Расчёт двускатной крыши
Скачать, сохранить результат
Выберите способ сохранения
Информация
Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.
Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил
Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
Рекомендуемая ширина доски стропил:
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.
Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
Крыши бань.
Рассмотрим два элемента схематичной конструкции банной крыши: несущую стропильную систему и настил, который нуждается установки с использованием обрешетки и защиты от проникновения воды. Так же к числу важных составляющих элементов входит чердачное перекрытие. Наличие данного элемента не обязательное, так как без него возводят плоские кровли с незначительным уклоном скатов. Несмотря на то, есть чердачное перекрытие или нет, все равно используют один или два ската для строения крыши над банями. Среди владельцев бань вне города встречается не большое количество сторонников крыш с четырьмя скатами и конструкций с многочисленными изгибами.
Строить одно или двускатную крышу для бани?
— Крыша с одним скатом сооружается в случаи присоединении банной постройки к загородному дому или же когда собственник бани хочет сэкономить. Высота кровли с одним скатом не регламентирована. В большинстве случаев это плоские крыши бань, которые строят над маленькими летними банными стройками. Достоинства односкатных крыш бань заключаются в дешевизне, возвести их можно быстро и просто.
— Двускатные крыши встречаются больше с обычной для рубленых банек формой. При довольно не малой высоте скатов и присутствие потолочного перегораживания, в пространстве под кровлей есть возможность обустроить бытовую и жилую комнату. Владелец, учитывая свои изысканные требования, определит высоту размещения конька, применение пространства, климатические особенности территории.
Инструкция определения угла наклона скатов крыши бани.
Угол можно изменять от 2,5 до 60 градусов. Чем больше угол наклона, тем лучше будут стекать осадки по плоскостям кровли. Не желательна высокая конструкция в местах с систематичными сильными ветрами. В обвеваемых со всех сторон степях с не многоснежными осадками, желательно кровлю сделать плоской. На севере, где зимние осадки значительны, хорошо работать будет крыша с углом 45?. Хорошо работают вариации в большую и меньшую сторону. Если уменьшить крутизну кровли, то значительно меньше уйдет материала, денег и трудозатрат.
Опора для строения кровли бани.

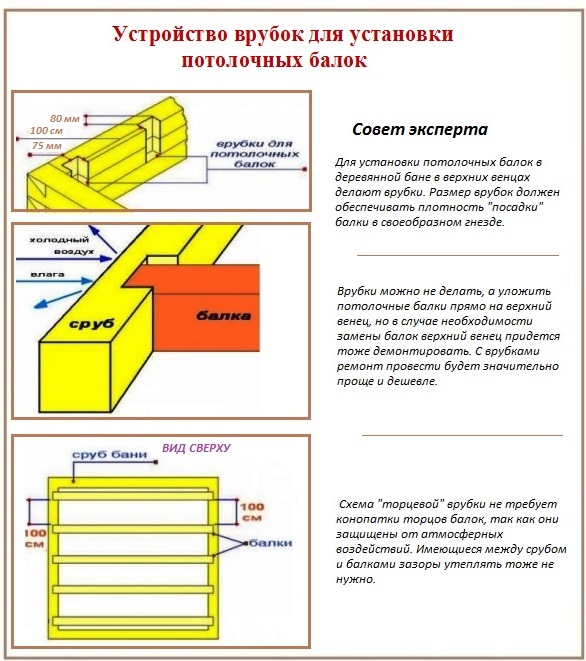

Кровельная конструкция упирается с двумя скатами на балки верхнего перекрытия или на надёжно установленного к верхней обвязке мауэрлат. Мауэрлат прикрепляют с двух сторон на кирпичных, газобетонных, пенобетонных стенах. Перед установкой балок верхних перекрытий над деревянными банями в верхнем венце необходимо прикрепить на одном уровне гнезда, при этом точно проверяйте горизонтальность выемок для установки опорных элементов. Балки при креплении можно выводить за границы стен бани. При этом нужно учесть только одно условие – если длина балки за стеной больше полуметра, то для нее понадобится дополнительная кровельная конструкция, какая будет опираться на стены с различной высотой. Для установки стропильных ферм необходимы стропильные бруски и прогоны.

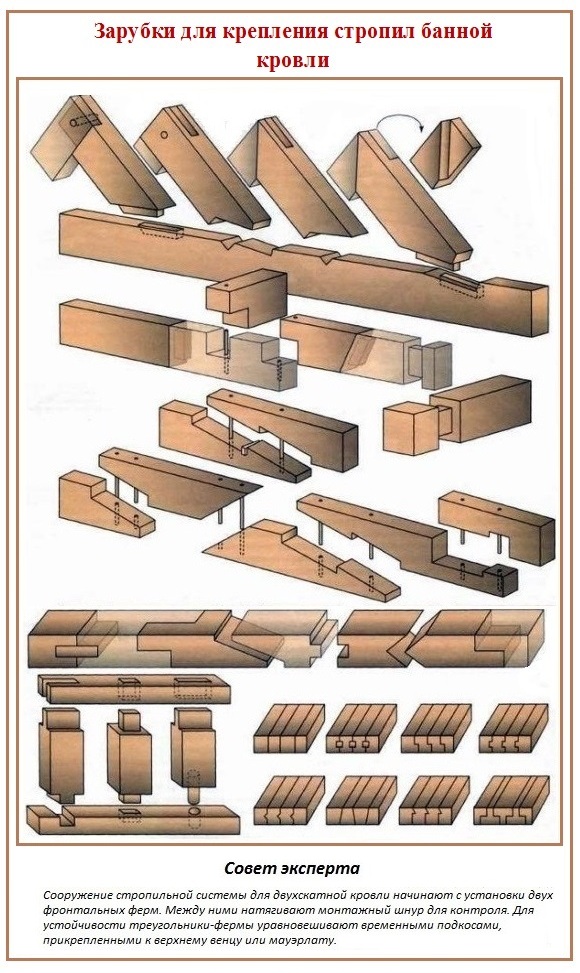

Методы установки стропильных ног крыши бани.
Стропильная нога (стропила) входит в состав стропильной фермы, которая опирается на мауэрлат или на верхний венец стен, построенных с бруса или бревна. Ноги стропильной системы работают и на сжатие, и на изгиб. Для строения стропильной фермы можно купить заводские стропила или применить: бревна с диаметром не менее 12 см, квадратный или прямоугольный в сечении брус с площадью разреза не менее 60 см2, доски с самыми минимальными размерами сторон в сечении 4 и 15 см, можно больше. Изготовлять фермы, конечно же, с применением заводских элементов легче, их быстро можно соединить с помощью накладок из пиломатериалов гвоздями, саморезами, шурупами. Врубки нужно делать лишь в основных местах.
Стропильная нога бывает висячей и наслонной крыши бани.
Висячие стропилы опираются друг на друга в высшей точке, где проходит линия конька, упираются лишь на размещенных по границам контура кровли опоры. Фермы с висячими ногами отличаются появлением важного горизонтального влияния. Необходимо строить затяжку для того, что погасить распор – с геометрической точки зрения, если представить себе равнобедренный треугольник, то нижний пояс будет его основанием. Для изготовления узлов висячих ног необходимы ригели, но это не является обязательным условием. Если владелец хочет упростить кровельную систему и делает крышу бани с пиломатериалов с минимальным разрезом, то увеличить крепость и долговечность стройки можно только благодаря прогонам.
Нужно обратить внимание на то, что соединение стропильной фермы с висячими стропилами должны быть очень твердым и упругим из-за больших нагрузок, которые создаются в ходе эксплуатации. Чтоб оградить от сильных ветров стропильную систему с висячими компонентами оборудуют дополнительно диагональными связями во всех плоскостях ската крыши.
Наслонный тип в большинстве случаев применяют при возведении крыши бани с одним скатом. Затяжки в таком случае для укладки наслонных стропил не нужны. Прикрепляют их вдоль единого ската, опирают на мауэрлат, который зафиксирован на противоположных несущих стенах.
Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.
Как правильно сделать крышу бани своими руками
Большинство владельцев частных домов строят на своём участке баню. Заложить фундамент и возвести стены — это только часть работы. Нужно ещё правильно сделать крышу своими руками, так как от этого будет зависеть, насколько строение сможет выдержать атмосферные осадки. Только совокупность правильно выполненных работ сможет гарантировать вам качественный результат и комфортные условия в бане. Достичь этого можно, если следовать пошаговым инструкциям по возведению своими руками.
Варианты конструкций крыш для бани
Прежде чем приступить к возведению крыши в бане, необходимо подобрать оптимальный вариант. Она должна быть максимально простой, но надёжной, поскольку нужна для защиты строения от дождя и снега.
Баня может быть с обычной двухскатной крышей
Чаще всего бани бывают:
От этого зависит и сама конструкция крыши. Также на это влияет периодичность функционирования бани. Для той, что будет использоваться круглый год, лучше всего выбрать двускатную с чердаком, так как она более тёплая. Там можно оборудовать комнату для отдыха.
Двускатная крыша бани может быть с чердаком
Летние бани обычно сооружают без чердака, но предназначенную для установки бака с водой для нагрева под солнцем. Подобная кровля более простая в строительстве.
Баня с двухскатной бесчердачной крышей выглядит очень красиво
По своей форме крыши могут быть:
Односкатные крыши являются наиболее простыми. Обычно используется при пристраивании бани к основному дому или другому зданию. Стропила при этом прочно опираются на противоположные стены под определённым углом наклона.
Оптимальным углом наклона является 20–30°, но если баня строится в районах с повышенным уровнем выпадения осадков, то этот параметр увеличивается до 45°.
Деревянная баня чаще всего строится с односкатной крышей
Двускатные крыши устраиваются на отдельно стоящих сооружениях. Состоят из двух частей, соединяющихся между собой под углом. Для местности, где зимой выпадает большое количество снега, угол соединения должен быть довольно острым (от 45 до 80°), чтобы осадки могли легко сходить, и не давили снаружи на кровлю. А в районах, где частые ветра — минимальный уклон, чтобы в случае сильных порывов она не слетела с бани.
Угол двускатной крыши зависит от климатических условий
Многоскатные крыши обычно не возводятся на небольших банях, так как это не совсем рационально и удобно. Но если строится большой банный комплекс, то здесь она будет уместной. Она имеет прекрасный внешний вид, и позволяет устраивать под своими сводами дополнительные помещения (комнаты отдыха, бильярдные, кладовые и т. д.). Недостаток крыши — сложность её возведения.
Четырёхскатная крыша подходит для большой деревянной бани
Именно поэтому зачастую мастера выбирают такой вариант.
Как правильно сделать схему двускатной крыши
Оптимальным вариантом для небольшой бани является двускатная крыша. Она бывает наклонной и висячей. Первый вариант для большей устойчивости оснащается дополнительными деревянными упорами. Висячие системы опираются только на мауэрлаты или балки потолка. Вверху стропила держатся на ригелях.
Для бани подойдёт простая двухскатная висячая крыша
Подготовка к монтажу: определение размеров, чертежи
Для удобства все расчёты будут сделаны для бани со стороной 5 м. Строить её рекомендуется из пиленого бруса, а верхний ряд использовать в качестве мауэрлата.
Перед тем как изготавливать стропила, необходимо произвести все необходимые расчёты и замеры, а также определить угол наклона крыши и размеры деревянных элементов.
На систему крыши действуют определённые нагрузки:
При расчёте толщины и ширины элементов стропильной системы принимайте во внимание совокупность всех видов нагрузок.
Схема поможет провести расчёт материала
Нижние элементы стропил кладутся на мауэрлат, и на них приходятся боковые и вертикальные нагрузки. Горизонтальные же кладутся на ригели. Коньковая часть стропил принимает «на себя» усилия сжатия в горизонтальном направлении. Стропильные пролёты подвергаются наибольшей степени изгиба.
Выбор материала зависит от нагрузок, приходящихся на стропильные ноги
При расчёте нагрузки необходимо использовать поправочные коэффициенты, которые зависят от высоты дома.
Для того чтобы определить нагрузку необходимо норматив умножить на указанный коэффициент
Также существуют свои значения снеговой нагрузки в зависимости от климатической зоны.
Если вес материала кровли указан изготовителем, то нагрузки можно просчитать самостоятельно
Принадлежность к определённой климатической зоне можно посмотреть на специальной карте.
Карта снеговых нагрузок России
Выбор материала для кровли
Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).
Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.
Для стропил рекомендуется брать сосновые доски
Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.
Рекомендуемая влажность бруса:
Древесина для устройства крыши должна быть просушена естественным способом (в сухом помещении при невысокой температуре) в течение 2–3 лет или в специальных камерах при максимально высокой температуре.
Существует большое количество материалов для покрытия кровли:
Наиболее востребованными и доступными материалами являются металлочерепица и профнастил, которые отличаются невысокой ценой и длительным сроком службы.
Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы — это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.
Для кровли используется тонкий профнастил
Преимущества этого материала:
Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).
Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.
Металлочерепица идеально подходит для устройства кровли
Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.
Рубероид подходит для устройства односкатной крыши
Шифер — доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе. Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах.
Еврошиферимеет привлекательный вид
Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники — покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.
Обычный шифер также подойдёт для устройства кровли
Какой материал и инструмент нужен
Для того чтобы построить двускатную крышу для бани 5х5 м, вам необходимы:
Возведение крыши бани: пошаговая инструкция
Для монтажа крыши нужно следовать следующему плану:
Брус крепится с помощью деревянных нагелей
Ускорить работу поможет шаблон стропильных ног
Шаблон может быть изготовлен из металлических уголков
Крепление стропил к мауэрлату можно выполнить с помощью металлических уголков
При необходимости расположение стропильных ног можно регулировать
Обшивка фронтона крыши может происходить в горизонтальном и вертикальном направлении
Наиболее оптимальным вариантом установки стропил является система шип-паз
Соединение стропил врубкой в полдерева выполнить очень просто
При желании можно выбрать любой из методов крепления стропильных ног
Разметка стропил должна происходить постепенно
Для крепления узлов рекомендуется брать мощные болты
Стропильные фермы должны быть одинаковыми
Фиксация ригеля должна выполняться болтами
Стропила двухскатной висячей крыши можно сделать в гараже
Сборка стропил должна происходить уже на крыше
Крепление стропил должно быть надёжным
Крепление стропил можно выполнять металлическими пластинами
Готовый каркас крыши бани должен быть устойчивым
Создание обрешётки
Обрешётка может быть реечной или сплошной.
Обрешётка крыши бани может быть реечной или сплошной
Вся работа проходит в несколько шагов:
Для бани подойдёт реечная обрешётка
Сплошная обрешётка крыши выполняется из плит ОСП
После устройства обрешётки необходимо закрыть торцевые стороны крыши. Если планируется создание чердака, то нужно оставить место для установки дверей и окна.
Все деревянные элементы кровли рекомендуется обработать антисептическими средствами и пропитками от гниения.
Утепление изнутри
Для утепления можно использовать минвату толщиной 10 см. Вначале на стропильную систему укладывается пароизоляционный материал для защиты от влаги со стороны внутренних помещений бани.
Сверху на него укладывается утеплитель, а затем гидроизоляционный материал, который будет предотвращать проникновение влаги через мелкие щели кровли.
Для утепления крыши бани можно использовать минеральную вату
Защитные гидро- и пароизоляционные плёнки настилаются внахлёст около 15–20 см, затем склеиваются строительным скотчем.
Гидроизоляция крыши бани является обязательной
Как правильно крыть крышу
Укладка кровельного материала является не менее важной частью устройства крыши, чем её постройка. Если правильно покрыть баню металлочерепицей или металлопрофилем, то можно защитить все деревянные элементы конструкции от атмосферных осадков, что существенно продлит срок их службы.
Для укладки металлочерепицы понадобится:
Набор инструментов для укладки металлочерепицы является стандартным
Этапы монтажа кровельного материала:
Саморезы нужно располагать между волнами
Укладка металлочерепицы на крышу происходит с нахлестом
Монтаж первого листа металлочерепицы происходит с выступом
Монтаж второго листа металлочерепицы выполняется в нахлест
При монтаже профлиста нужно следовать определённому порядку
Крепление конька на металлочерепице должно способствовать вентиляции чердака
Монтаж карнизной планки под металлочерепицу необходим для защиты лобовой доски
Торцевая планка должна перекрывать верхний край волны
Утеплитель должен находиться под коньком
Видео: как правильно сделать крышу для бани из сруба своими руками
Только при условии правильного устройства крыши бани можно быть уверенным, что она будет служить долгие годы и выдерживать любые природные условия. Поэтому к строительству этого элемента необходимо отнестись очень серьёзно и ответственно, так как она принимает на себя большие нагрузки, а значит, должна быть максимально прочной и надёжной. И тогда вы и ваши друзья сможете наслаждаться отдыхом в парилке в любое время года.
