Еще в 1989 году на заводе начался процесс акционирования, тогда же было официально зарегистрировано акционерное общество «РАФ». Но, это было практически бумажное общество с уставным капиталом около трех миллионов рублей, в то время как стоимость завода равнялась 137 миллионам по ценам 1984 года. Серьезно к этому вопросу подошли только в ноябре 1990 года, когда появился приказ Министерства автомобильной промышленности о преобразовании завода «РАФ» в акционерное общество.
Тогда была очень неясная политическая ситуация, министерство никак не могло договориться с латвийским правительством по условиям акционирования завода. Разногласие между Союзом и Латвией состояло в том, кому должны принадлежать 49% акций. То, что 51% — трудовому коллективу, ни у кого сомнений не вызывало. К началу августа 1991 года, наконец, достигли договоренности о том, что 24,5% — союзному министерству, 24,5% — Совмину Латвии.
Потом последовал путч, а после путча пришло постановление № 215, согласно которому все предприятия бывшего союзного подчинения переходили в собственность Латвийской Республики. Решили акционирование не приостанавливать, так как все равно впереди была приватизация. Работа в департаменте конверсии продолжалась немного в других условиях: доля Министерства автомобильной промышленности передается в собственность республики. 6 сентября 1991 года РАФ окончательно стал акционерным обществом.
Но не надо забывать, что в 1991 году Латвия получила не только независимость, но и рыночную экономику. Цены на сырье и энергоносители сразу выросли, а качество и потребительские свойства продукции РАФа не улучшились. Производство становилось убыточным. Микроавтобусы РАФ, а особенно санитарные модификации, пока еще пользовались спросом в России и Украине, но уже не было уверенности, что производимые автомобили будут пользоваться повышенным спросом и в дальнейшем. В это нелегкое для предприятия время генеральным директором РАФа стал энергичный Николай Самодуров.
История в модельках РАФ 2203
РАФ-2203
Годы пр-ва:1972—1993
Тип(ы) кузова:
4 дв. микроавтобус (11 мест.)
Платформа:
ГАЗ-24 «Волга»
Компоновка:
переднемоторная, заднеприводная
Двигатели
ЗМЗ-2401 (А-76), ЗМЗ-402.10
Трансмиссия
механическая 4-ступ., синхронизаторы на всех передачах переднего хода.
передаточные числа: 3,50; 2,26; 1,4 1,00; R 3,54; главной передачи 3,9.
Характеристики
Массово-габаритные
Длина: 4980 мм
Ширина: 2035 мм
Высота: 1970 мм
Клиренс:
180 мм
Колёсная база:
2630 мм
Колея задняя: 1420 мм
Колея передняя: 1474 мм
Масса: 1815 кг
Динамические
Макс. скорость: 120 км/ч
Объём бака: 55 л
РАФ-2203 «Латвия» (латыш. RAF-2203 Latvija) — микроавтобус, выпускавшийся Рижской автобусной фабрикой в 1972—1993 годах. Микроавтобусы этого типа широко использовались как маршрутные такси, автомобили скорой помощи и в роли служебного транспорта вплоть до середины 90-х годов, затем в России были постепенно вытеснены «ГАЗелями», а в Латвии — микроавтобусами «Мерседес» и другими иномарками.
Создание
Создание нового РАФовского микроавтобуса (взамен модели РАФ-977) началось в 1965 году. Разработку нового перспективного автомобиля вело две группы из четырёх конструкторов, одна — под руководством Мейзиса, другая — под руководством Эйсерта. Фактически разработка велась в режиме конкурса-соревнования между двумя группами инженеров. Группы работали полностью независимо друг от друга. Проектируемый микроавтобус должен был удовлетворять двум требованиям: он должен был быть двенадцатиместным и должен был базироваться на агрегатах автомобиля ГАЗ-21.
В итоге было создано два автомобиля прототипа: РАФ-982-I группы Мейзиса и РАФ-982-II группы Эйсерта. Первый микроавтобус имел полукапотную компоновку, этот автомобиль назвали «Циклоном». Второй перспективный автомобиль имел вагонную компоновку.
Оба автомобиля были отправлены в Москву для прохождения межведомственной комиссии. В итоге комиссия сочла лучшим РАФ-982-I. Однако директор РАФа, Илья Позняк, был недоволен решением министерства. Он считал футуристичный (вагонная компоновка автобусов тогда была в новинку) РАФ-982-II более перспективной моделью. Прототипы РАФов вновь были отправлены в Москву. После «второго тура» испытаний было принято решение о будущем производстве РАФ-982-II.
25 июля 1969 года в Елгаве началось строительство нового завода РАФа. После вступления в строй новый завод должен был приступить к выпуску новых микроавтобусов. Доводка прототипа РАФ-982-II проводилась во время строительства завода.
Новый завод начал работу в феврале 1976 года. С его конвейера начали сходить микроавтобусы РАФ-2203 «Латвия». Такое официальное обозначение получил новый микроавтобус, созданный в ходе доводки прототипа РАФ-982-II. В отличие от прототипа, серийный РАФ-2203 использовал агрегаты от более новой «Волги» — ГАЗ-24.
Производство
Рижская автомобильная фабрика ежегодно выпускала более пятнадцати тысяч РАФ-2203 (завод был рассчитан на производство 17 тыс. микроавтобусов в год и с 1987 по 1990 год превышал этот объём). В 1987 году начал выпускаться модернизированный вариант микроавтобуса, получивший обозначение РАФ-22038. Этот микроавтобус использовал агрегаты от автомобиля ГАЗ-24-10. Внешне РАФ-22038 отличался облицовкой передней части с новой фальш-радиаторной решёткой и алюминиевыми бамперами с пластиковыми боковыми секциями, а также отсутствием фирменной эмблемы РАФа. На прототипе 22038, демонстрировавшемся на выставке «Автопрому СССР 60 лет» в задней части боковин размещались узкие поворотные форточки, но на серийной модели был фактически сохранён кузов типа 2203. С 1993 года выпускался РАФ-22039. Эта модификация отличалась повышенной пассажировместимостью (тринадцать человек). Это было достигнуто за счёт сокращения до минимума багажного пространства. РАФ-2203 был самым массовым советским микроавтобусом.
Производство РАФов было остановлено в начале 1997 года из-за сворачивания их закупок Россией.
Маршрутное такси
Использование в качестве маршрутного такси было одной из основных областей применения РАФ-2203. У заводской модификации микроавтобуса, предназначенной для работы в режиме маршрутного такси, сидения располагались по бокам салона, в то время как в модификации, предназначенной для работы в качестве служебного транспорта сидения располагались поперечно. Однако позднее (в девяностых годах) многие служебные микроавтобусы также стали использоваться в роли маршрутного такси, поэтому на городских маршрутах работали машины с разной компоновкой пассажирских сидений. Также как маршрутное такси использовалась мелкосерийная модификация с высокой крышей РАФ-2921.
Маршрутные такси — РАФы были очень распространены в первой половине 90-х годов, позднее их начали заменять микроавтобусы «Газель», «Бычок» и другие. В начале XXI века маршрутные такси РАФ-2203 выводятся из эксплуатации в связи с моральным и техническим устареванием, то есть, в первую очередь, по требованиям безопасности. В некоторых городах использование РАФ-2203 в качестве маршрутного такси теперь вообще запрещено законодательно. В регионах с низким уровнем жизни РАФ ещё популярен, в Абхазии и Южной Осетии, например, он до сих пор используется как маршрутное такси чаще, чем «Газель». Практически все заменены в 2011 году на «Газели» или «Мерседесы».
Скорая помощь
Ещё во время создания автобуса планировалось его использование в качестве автомобиля скорой помощи. Об этом говорит, например, тот факт, что в принимающую межведомственную комиссию входили медики. Медицинская модификация РАФ-2203 обозначалась как РАФ-22031. Реанимобили с высокой крышей на базе РАФ-2203 выпускала финская фирма TAMPO в 1981—1994 годах.
Автомобиль скорой помощи на базе РАФ-22038 получил обозначение РАФ-2915. Выпускался также реанимобиль РАФ-2914, отличавшийся более высокой крышей.
Другие области/
РАФ-2907 (2203) для Олимпиады-80 (Москва).
РАФ-2203 использовались в самых разных областях. Базовые микроавтобусы — в качестве служебного транспорта (в том числе, в милиции, армии), а также в качестве автолабораторий, кино-/теле-съёмочные, ралли-сервиса и т. д.
Пассажирские безоконные одно- и двухсекционные автопоезда из прицепных вагончиков и седельного тягача РАФ-3407 работали на экскурсионном маршруте внутри территории московской ВДНХ, а также в Олимпийской деревне во время московской Олимпиады-80.
Также для обслуживания соревнований Олимпиады-80 на РАФе было создан целый ряд специальных модификаций РАФ-2907/2911, включая электромобили РАФ-2910, а также пикапы-веловозы РАФ-2909.
В конце 1980-х под «горбачёвскую» программу поддержки многодетных семей, Рижская фабрика выпускала мелкой серией 8-местный вариант микроавтобуса с отделкой «люкс», управлять которым можно было с правами категории «В». Эту модификацию продавали частным владельцам.
С 1980-х РАФы начали использовать и для перевозки грузов. Например, на мелкосерийном безоконном фургоне РАФ-2916 возили почту, промтовары, а также трупы.
В 1990-х на базе РАФ-22038 на территории старого РАФа в Риге мелкосерийно выпускали однотонные грузовики РАФ-3311 (бортовой или кунг, напр., РАФ-2920) и РАФ-33111 (с двойной кабиной бортовой или кунг, напр., аварийная РАФ-33114 и катафалк РАФ-2926), поставлявшиеся также и в Россию. Также существовало мелкосерийное производство бронированных инкассаторских фургонов РАФ-LABBE [1], кемперов и прочих машин на базе РАФов.
Конструкция
РАФ-2203 — микроавтобус вагонной компоновки. Салон микроавтобуса состоит из двух отделений. В переднем расположено место водителя и одно пассажирское сидение, в заднем — десять пассажирских сидений. За пассажирскими сидениями расположено багажное пространство.
Кузов — несущий, цельнометаллический. Микроавтобус имеет четыре одностворчатые двери: две справа (для посадки пассажиров), одна слева (для посадки водителя) и задняя (для доступа к багажному пространству).
На РАФ-2203 использовался двигатель от ГАЗ-24. Двигатель располагался спереди, он приводил в действие задние колёса. Задний мост тоже брался от ГАЗ-24, в то время как передняя подвеска и рулевое управление было оригинальным, но в конструкции использовались детали и элементы подвески ГАЗ-24 и ГАЗ-21.
Первоначально все тормоза были барабанными, но на автобусах модификации 22038 на передних колёсах были установлены дисковые тормоза.
Также дверные ручки на РАФ-2203 были установлены от снятого с производства автомобиля Москвич-408.
Модификации
2203 базовая модель 1972—1987
22031 автомобиль скорой помощи, отличался наличием внутри медицинского оборудования
22032 автомобиль для работы в качестве маршрутного такси, сиденья в пассажирском салоне были вдоль бортов
22033 служебный автомобиль для милиции. В специально оборудованном салоне был пенал на 2 задержанных, место для собаки, 3 сиденья и пирамидка для оружия
22034 служебный автомобиль для пожарных. Предназначен для перевозки 5 пожарных и 5 комплектов снаряжения
22035 специальный автомобиль для перевозки донорской крови
22036 специальный автомобиль, совместивший в себе Скорую и милицию. Был выпущен единственный опытный образец
ТАМРО-РАФ реанимационный автомобиль, с оборудованием финской фирмы ТАМRO. Имел высокую крышу и окрашивался в ярко-жёлтый цвет с оранжевыми полосками
2203-01 переходная модель от 2203 к 22038 1987—1990
22031-01 автомобиль скорой помощи
22032-01 автомобиль для работы в качестве маршрутного такси
22033-01 служебный автомобиль для милиции
22034-01 служебный автомобиль для пожарных
22038 обновлённая модель, с новой системой подвески и некоторыми другими агрегатами, имела измененную решётку радиатора, форточки отсутствовали 1989—1993
22039 автомобиль для работы в качестве маршрутного такси 1990—1993
2921 мелкосерийная пассажирская версия с высокой крышей
2907 мелкосерийная «олимпийская» версия, система охлаждения доработана для длительного движения со скоростью бегуна 1979—1980
2909 мелкосерийная «олимпийская» версия — пикап-веловоз с двурядной кабиной и тентом 1979—1980

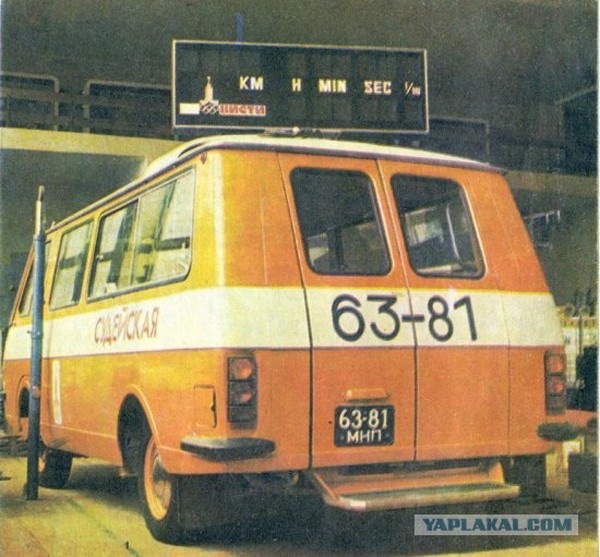

2911 мелкосерийная «олимпийская» версия с судейским табло на крыше 1979—1980
2910 судейский электромобиль
2915 скорая помощь по типу 22031 1991—1993
2914 реанимобиль по типу ТАМРО-РАФа 1989—1993
2912 мелкосерийная версия — оконная лаборатория
2916 и 2924-ТАМРО мелкосерийная версия — безоконный фургон (почтовый, катафалк и др.)
3407 мелкосерийная версия — парковый автопоезд из седельного тягача и одного-двух прицепных открытых вагончиков РАФ-9225/9226
33113 пикап с двурядной кабиной и тентом
длиннобазный пикап с однорядной кабиной и тентом
33111 бортовой минигрузовик с однорядной кабиной 1991—1993
2920 минигрузовик-фургон с однорядной кабиной и кунгом
3311 бортовой минигрузовик с двурядной кабиной 1991—1993
33114 минигрузовик-фургон с двурядной кабиной и кунгом
2926 минигрузовик-фургон с двурядной кабиной и изотермическим кунгом
Достоинства
По сравнению с предшествующей моделью РАФа (РАФ-977), РАФ-2203 был просторным микроавтобусом. Это повышало уровень комфорта пассажиров и имело первостепенное значение для использования РАФ-2203 в качестве автомобиля скорой помощи: в кузове РАФ-2203 было достаточно пространства для важнейшего медицинского оборудования. Кроме того, РАФ-2203 имел мягкий плавный ход.
Недостатки
Слишком тяжёлый двигатель, размещенный над передним мостом, создавал плохую развесовку (свыше 55 % массы приходилось на передний мост), что вело к повышенному износу и даже повреждению переднего моста, а также плохой управляемости незагруженного микроавтобуса на скользкой дороге и значительно ухудшало проходимость (из-за этого заднюю часть микроавтобуса иногда нагружали балластом). Кузов отличался не слишком высоким качеством сварных швов и окраски, а также плохими антикоррозионными свойствами. Днище было выполнено фанерным (кроме последней версии маршрутного такси 22039), что также усугубляло проблемы эксплуатации. Значительные проблемы были и с качеством агрегатной базы от автомобиля ГАЗ-24 «Волга».
Рафики-фантомы: неизвестные и нерожденные микроавтобусы РАФ нового поколения
Если вы застали девяностые, то вы непременно лично знакомы с «рафиком» – микроавтобусом производства Рижской Автобусной Фабрики, про историю разработки которого мы уже рассказывали подробно. Этот однообъемник с характерным силуэтом в советское время был одной из самых популярных «маршруток», а также трудился в качестве «неотложки» – автомобиля скорой медицинской помощи. Увы, с распадом СССР трудовая карьера РАФ-22038 в странах СНГ довольно быстро завершилась, хотя модель и продержалась на конвейере до 1997 года. Но мало кто знает, что еще в конце восьмидесятых годов в Латвии предприняли довольно амбициозную попытку по разработке и созданию абсолютно новых микроавтобусов, история которых печальна и поучительна. Герои нашего обзора – малоизвестные RAF-M1 «Роксана» и RAF-M2 Stils.
Начало
В середине восьмидесятых годов у «рафика» возникли достаточно серьезные проблемы с качеством изготовления — в худшие времена уровень брака продукции достигал 10%! В результате Госстандарт СССР снял с модели Знак качества, а по приказу «сверху» на самой фабрике сменили руководство.
Качество изготовления «рафиков» постепенно ухудшалось, а сама модель к середине восьмидесятых уже несколько устарела
Однако и после того как самые явные проблемы с качеством решились, на РАФе понимали, что разработанный еще в начале семидесятых годов микроавтобус порядком устарел и на фоне современных легковушек выглядит пришельцем из прошлого десятилетия. Огрехи эргономики и недостатки конструкции (в частности, недолговечную ходовую часть и слабые тормоза) нельзя было исправить «лёгкой косметикой», поэтому рафовцы замахнулись на достаточно серьезную модернизацию микроавтобуса.
Вывести машину на принципиально новый уровень эргономики и комфорта одной лишь «косметикой» было невозможно, и на РАФе это хорошо понимали
Произошло это уже в самом конце восьмидесятых годов. Помог рижским автобусостроителям конструктор НАМИ Владимир Андреевич Миронов, который разработал достаточно необычную подвеску, которая напоминала традиционный «МакФерсон», но отличалась от него остроумной конструкцией из пары труб-направляющих и амортизаторов, упиравшихся в кузов верхними концами. Также совместно с рижскими инженерами Миронов улучшил и тормозную систему, применив по паре суппортов ВАЗ-2121 на каждом переднем колесе и установив вакуумный усилитель вместо «гидровакуумника».
Поскольку Минавтопром в 1987 году прекратил финансирование новых проектов в своей отрасли, в Елгаве были вынуждены осваивать производство новых комплектующих для «рафика» собственными силами. Получилось не всё: вместо запланированной модификации РАФ-22038-30 с новой подвеской удалось запустить в производство лишь частично обновлённую машину с индексом 22038-02 и старой ходовой частью.
На фото: модернизированный вариант РАФ-22038
Бремя перемен
Между тем, не только в автомобильной промышленности, но и в самой стране на волне гласности и перестройки начались новые и невиданные доселе перемены. К примеру, коллектив Рижской Автобусной Фабрики впервые в истории предприятия в 1987 году выбрал нового директора — им стал Виктор Давыдович Боссерт. Именно он выступил «генератором идеи» по созданию принципиально нового микроавтобуса РАФ. Понятно, что она нашла горячий отклик и поддержку среди конструкторов и дизайнеров фабрики, желавших сделать новый «рафик», который бы не уступал мировым аналогам или был хотя бы просто таким же современным, как перспективная «десятка» из Тольятти и новая Волга ГАЗ-3105, над которыми в это время активно работали на ВАЗе и ГАЗе. Боссерт в 1987 году организовал республиканский конкурс на разработку дизайна для нового микроавтобуса, который благодаря информационной поддержке «Комсомольской правды» перерос во всесоюзный. В этом дизайн-конкурсе пробовали свои силы как любители «из толпы», так и профессиональные автомобильные дизайнеры, причем по правилам в нем могли участвовать и сотрудники РАФа.
Победил вариант Владимира Васильева из Риги — скорее всего, именно потому, что никто другой не был так близко знаком с возможностями фабрики. Ведь недостаточно было просто «нарисовать красивую машину» — потенциальный проект должен был уложиться в определённые рамки, заданные технологическими и производственными ограничениями РАФа.
Изначально новая модель должна была получить передний привод и перспективные агрегаты производства АЗЛК, но уже на ранних этапах работы над прототипом было решено остаться на старой заднеприводной схеме, которая в силу её отработанности на РАФе требовала меньших временных и финансовых затрат. Хотя к «переднеприводной» теме в Елгаве вскоре все равно вернулись!
Несмотря на классический задний привод и полукапотную компоновку, агрегаты для РАФ-М1 взяли самые современные на тот момент: на прототип поставили впрысковый 16-клапанный двигатель ЗМЗ-406 — тот самый, который лишь несколько лет спустя появится под капотом серийного ГАЗ-3110. От «ноль пятой» Волги позаимствовали стойки МакФерсон, а пятиступенчатую механику «одолжили» у ульяновского внедорожника. Более того, рулевое управление с усилителем вообще взяли от «иномарки» – а именно от Ford.
Ведущим конструктором проекта RAF M1 был Сергей Бугай — талантливый конструктор и способный дизайнер. Он разработал и проверил на прочность конструкцию этого концепта. Важным действующим лицом в проекте RAF M1 был Эгон Мартинсон — не рисующий, но тонко чувствующий пластику поверхностей конструктор-дизайнер.
РАФ-М1 стал первой новой разработкой фабрики за несколько десятилетий, минувших с начала выпуска модели 2203. Масштабные и полноразмерные макеты были изготовлены на РАФе, а на ЗАЗе при участии рижских специалистов создали 3D-модель поверхности кузова, которую использовали для исследования аэродинамики и дальнейшего создания кузова прототипа. Внешность нового микроавтобуса несколько напоминала Ford Transit, хотя о прямом плагиате речь отнюдь не шла. Уже осенью 1990 года ходовой макет РАФ-М1 совершил пробную поездку по территории инженерно-технического центра РАФ.
На фото: макет РАФ-М1
