Какой может быть терраса на крыше? Идеи и важные нюансы устройства
Люди вынуждены жить, объединяясь в большие сообщества. Но при этом каждому хочется иметь возможность уединиться, расслабиться, побыть одному или вдвоем.
Даже в не большой компании, но чтобы больше никого. Чтобы остаться наедине с природой и близкими. Без посторонних пристальных взглядов. Для этого прекрасно подходит терраса.
Содержание статьи:
Назначение террасы
Еще не сад, но уже и не дом. Отличное место для отдыха. С весны до осени можно принимать солнечные ванны, устраивать чаепития, пикники, любоваться садом, окружающей природой. Встречаться с друзьями и близкими людьми.
Можно уединиться душой и телом, от городской суеты, от тысяч глаз, оставаясь на открытом воздухе, наедине с природой, загорая, читая.
Терраса может стать детской площадкой для игр. Или зоной барбекю. А еще домашней обсерваторией юного астронома. Простор для фантазии.
Терраса на кровле с зоной для барбекю
А сколько возможностей раскрывает терраса в коммерческом применении. Кафе, рестораны, отели, центры досуга, все они только выигрывают от ее наличия. Даже офисные здания в современной планировке, стремятся их иметь. Терраса хорошо подходит для зоны рекреации в любом трудовом коллективе.
Террасе можно найти самое разное применение. По сути это большая дополнительная площадь, которая никогда не будет лишней. Но которая не требует огромных затрат на строительство стен, перекрытия и их отделку.
Терраса на кровле офисного здания
Преимущества террас на крыше
Террасы могут быть открытыми, с ограждением, с навесом или полноценной крышей. На одном или в разных уровнях. Встроенными в дом, пристроенные к нему или отдельно стоящие. Остекленные, с раздвижными окнами в пол, со съемными панелями. Размеры зависят от пожелания владельца и прилегающей территории.
А как быть, если участок земли не позволяет выделить место под террасу? Решение уже давно найдено. Террасу сооружают на крыше. Лучше всего для этого подходит участок плоской кровли. Такая терраса не только экономит землю, но и имеет некоторые плюсы.
Часть двухскатной кровли переоборудовано в небольшую террасу
Экономия земли, важное, но не единственное преимущество террасы на крыше. С высоты открывается более живописная панорама. Все, что мешает обозрению, остается внизу: заборы, соседние постройки, кустарники, деревья. Зато открываются перспективные виды на отдаленные объекты: лес, поле, реку, горы, море, озеро, красивые постройки.
Открывающийся вид на морской залив с террасы
И любопытному глазу прохожих уже труднее снизу проникнуть на такую террасу. И более ценные вещи не боязно оставить. И животным сложнее попасть. И загорать можно в бикини.
Есть конечно и некоторые недостатки. Но их можно учесть и нейтрализовать, если террасу на крыше предусмотреть еще на стадии проектирования. Прежде всего это короткий путь для доступа на кровлю. Не очень удобно с подносом посуды огибать весь дом, чтобы подняться на террасу по крутой наружной лестнице. Но если проектом предусмотреть выход на террасу внутри дома, да еще рядом с кухней, то такой недостаток сильно смягчается. А установка мини лифта для посуды и вовсе устраняет такой недостаток.
Есть сложности с креплением опор для навеса над террасой. Их нельзя заглубить. Для придания жесткости конструкции, приходится увеличивать число опор и связей между ними. Опять же при проектировании можно предусмотреть металлические закладные детали, связанные с арматурой стен.
Какие важные моменты следует учесть и продумать?
Терраса, находящаяся на высоте, конечно требует повышенных мер безопасности. В первую очередь это ограждение периметра. Оно не должно позволить человеку легко его преодолеть. И уж тем более детям, которые могут недооценивать степень опасности. А само ограждение должно быть надежно закреплено.
Часто перила устанавливают с значительным отступом от края отвесной стены. Создавая дополнительную площадку, на которой мог бы задержаться человек.
Выход на террасу так же не должен иметь опасных препятствий. Ступени лестничных маршей, поручни, двери и другие конструктивные элементы должны соответствовать требованиям безопасного прохода и эвакуации людей.
Ограждение террасы с отступом от края стены
Обязательно делается расчет несущей способности перекрытия и выявляется допустимая нагрузка. Также учитывается суммарный вес всех элементов будущей террасы и допустимого количества людей. Перекрытие нельзя перегружать, это приведет к его разрушению.
В общественных зданиях выход на плоскую кровлю часто проходит через технический этаж. В этом случае необходимо исключить попадание людей за пределы зоны прохода в технический этаж. И позаботится об отделке ограждающих конструкций прохода. Вид серых обшарпанных бетонных стен прохода на террасу, испортит общее впечатление о террасе, как бы красива она не была.
Важное значение имеет отвод дождевой воды и вентиляция пространства под полом террасы. При ее строительстве не должны быть нарушены уклоны водостока, перекрыты каналы отвода воды.
Лаги под пол террасы укладываются на регулируемые стойки. Такая конструкция позволяет воде свободно скатываться, а сами лаги не контактируют с водой и срок их службы значительно увеличивается.
Опоры под лаги для устройства пола из доски ДПК
Запрещается укладка лаг поперек водостока, только продольно, чтобы не создавать препятствия стоку дождевой воды. Необходимо обеспечить доступ к приемным чашам ливневой канализации для их обслуживания. Нельзя нарушать герметичность коврового покрытия плоской кровли, предотвращающего попаданию влаги на элементы конструкций перекрытия.
Если по каким-то причинам решено не применять стойки, то лаги укладываются в два ряда. Первый ряд укладывается вдоль уклона для стока воды, а второй ряд лаг поперек первого ряда, образуя решетку, обеспечивающую наилучшую вентиляцию пространства под полом. Это позволит влаге быстрее высыхать и лучше сохранит целостность лаг.
Устройство лаг без опор с организацией вентилируемого пространства
Если терраса на крыше имеет свою кровлю, то так же стоит позаботиться об отводе воды с нее. За счет уклона кровли террасы воду отводят как можно ближе к штатным местам отвода дождевой воды плоской кровли: ливневой канализации либо наружным водостокам.
Материалы используемые для строительства террас
Большинство конструкций террасы подвержено атмосферным осадкам, солнечному излучению, температурным перепадам и в некоторых случаях воздействию агрессивной среды. Например, морской воздух насыщенный солями и йодом или городской воздух вблизи крупных предприятий химической промышленности.
Не малую роль должна играть и огнестойкость. Ведь при сжигании веток и хлама в костре на участке, по воздуху разлетаются многочисленные тлеющие угольки.
Поэтому выбираемые материалы должны быть устойчивы к этим негативным факторам. Сохранять прочность и целостность конструкции, цвет и качество фактуры, на протяжении длительного времени в условиях воздействия негативных факторов.
Такие материалы есть. Некоторые имеют природную стойкость, как камень и гранит. Другие требуют дополнительной обработки и защиты: дерево, кирпич, бетон. Многие современные материалы уже имеют свойства, обеспечивающие устойчивость: стекло, пластик с ультрафиолетовой защитой, карбон, хромированный металл, древесно-полимерный композит.
Для террасы на крыше материалы должны иметь еще одно важное качество – быть легкими. Чтобы не перегружать перекрытие.
Даже в таком стесненном месте терраса позволяет создать зону отдыха
У террасы могут отсутствовать ограждение и крыша, но пол есть всегда. Традиционно его выполняют из дерева. Но это не самый стойкий материал и требует постоянного ухода и защиты. Можно выполнить покрытие плиткой, но этот вариант не для террасы на крыше. Такой пол получится очень тяжелым.
Лучшим вариантом будет доска из древесно-полимерного композита (ДПК). По весу она мало отличается от плотной древесины, а по долговечности даже способна ее превзойти. Она не боится воды, снега, попадания искр. Кроме того, доска ДПК не требует дополнительной защиты и ухода, сохраняя очень долгое время свои начальный цвет и текстуру.
Пол террасы на втором этаже из доски ДПК
Опоры навеса и ограждение террасы
Для опор так же можно использовать древесину, но лучшим вариантом будет металлоконструкция или металлопластик.
Поручни и балясины из хромированного металла достаточно прочные и долговечные. Широкое применение получило прочное стекло навешиваемое на металл. Можно использовать балясины из стального прута круглого или квадратного сечения. Но им требуется периодическая окраска.
Из современных материалов для ограждения лучше всего подходит опять же ДПК. Производители выпускают их различной конфигурации и цвета. По прочности они не намного уступают металлическим.
Терраса с ограждением из металлических стоек с заполнением из стекла
Покрытие кровли, защищающее от дождя, можно выполнить из прозрачного цветного поликарбоната, из ондулина или тента. Для тени достаточно уложить деревянные рейки или просто солнцезащитную сетку. Но в этом случае мебель должна не бояться влаги.
Закрытая терраса с опорами из стальной трубы
Не стоит использовать металлочерепицу и профнастил. Во время дождя под такой кровлей не комфортно находиться из-за шума. И даже звукоизоляция не спасет, из-за отсутствия стен.
Терраса над гаражом
При проектировании можно с максимальной эффективностью использовать окружающее пространство и строения, для размещения террасы. Примером такого рационального планирования, является терраса на крыше гаража, примыкающего к дому.
Выход на террасу из комнаты, которая может быть гостиной, бильярдной или просто небольшим вестибюлем – лучшее решение. Есть достаточно проектов с таким архитектурным решением.
Если нет гаража, то терраса может служить навесом для автомобиля. В этом случае, под полом террасы должна быть кровля для отвода дождевой воды.
Навес для автомобилей с террасой на верху
В завершение стоит отметить, что терраса имеет не только важное значение для организации отдыха. Но это еще и прекрасное архитектурное оформление здания.
Часть кровли вырезано и чердак превратился в террасу
Даже типовому проекту она придаст привлекательность и некоторую индивидуальность. А затраты на ее строительство, намного меньше, чем пристройка полноценной комнаты. К тому же для террасы на крыше не нужен фундамент и свайные опоры.
Разновидности крыш пристроек к дому: подбор конструкции
Загородные застройщики «ненасытны» в своих притязаниях на увеличение площади дома. То им не хватает зоны отдыха, и тогда у дома появляется пристройка в виде террасы или веранды, то им некуда поставить автомобиль, и тут же вырастает впритык к дому гараж. Но тема этой статьи не о пристройках, а о крышах пристроек к дому. Будем с ними разбираться, то есть расскажем, каких форм они бывают, какие материалы для их сооружения используют, и как строят эти крыши.
Разновидности крыш пристроек
Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:
Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.
Итак, с элементами крыши разобрались, переходим к их разновидностям.
Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:
Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.
Теперь, что касается форм кровельной конструкции пристраиваемого помещения.
Односкатная крыша
Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.
Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.
Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.
Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.
Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной. Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.
Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.
Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.
Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.
Двускатные кровли пристроек
Сразу надо оговориться, что это не самый популярный вариант. Его сложно привязать к стропильной системе основного дома. Чаще пристройка с двускатной крышей – это кровельная конструкция, один фронтон которой примыкает к стене главного здания. На фото ниже как раз такой вариант показан.
Но надо отдать должное, что из всех двускатных кровельных конструкций этот самый простой. Потому что собирается он, как отдельный элемент. То есть не привязанный к кровле дома. Отсюда и простота сооружения. Как это делается:
А так как пристройка – сооружение небольшое, то и расходы на ее крышу будут минимальными.
Хотелось бы обратить внимание на тот факт, что такой кровлей можно покрывать пристройки, сооруженные и с фасада дома, и с его торцов. При этом пристраиваемое строение не обязательно должно располагаться точно посередине стены главного здания. На фото ниже такой вариант показан.
Второй вариант кровельной конструкции в два ската – это продолжение крыши основного дома. На самом деле эта конструкция не намного сложнее предыдущих. Просто на нее придется затратить столько же пиломатериала, сколько и на крышу основного дома. В конечном результате получается общая крыша: и над домом, и над пристройкой.
Третий вариант – двускатная крыша, возведенная над пристройкой так, что она вклинивается в кровельную конструкцию дома со стороны ската. То есть получается пристройка к дому с ломаной крышей в плане общей конструкции.
И последний вариант с двускатными крышами – это общая кровельная конструкция. Обычно это сооружение возводят, если к основному дому пристраивают несколько помещений, которые в купе формируют практически одну постройку, равную дому. То есть старую крышу демонтируют полностью, проводят расчеты, делают проект, в котором конек формируется на стыке двух построек: старого дома и пристройки. После чего новое здание покрывают одной крышей. По сути, получается как бы вариант с односкатной крышей пристройки, только возводят симметричную кровлю.
Видео описание
В видео показано, как сооружают двускатную кровлю над пристройкой:
Вальмовые и полувальмовые кровли
Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.
На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.
Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.
Шатровые крыши
Этот вариант крыш для пристроек используется очень редко. Он не только сложен. Есть в кровельной системе пристраиваемого помещения одна точка – коньковый узел, который крепят к стене здания. И именно в этой точке самые большие нагрузки на стену и фундамент дома. Поэтому очень часто под коньковый узел кровли устанавливают опорную стойку из бруса или сложенного кирпича (блоков).
И этот элемент в дизайне пристройки придется в дальнейшем как-то обыграть. Ведь это выступающая часть. Она выполняет чисто технологические функции и никакой дизайнерской нагрузки не несет.
Итак, мы рассмотрели все кровельные конструкции, которые сегодня сооружают над пристройками. Выбор на самом деле большой. Из всех предлагаемых вариантов чаще выбирают упрощенные конструкции, на которые требуется минимальные расходы. Но, как показывает практика загородного строительства, не все застройщики идут по пути экономии. Все дело в том, что переход крыши на пристройку – самое уязвимое место в плане образования протечек.
Поэтому варианты с односкатной кровлей, которую формируют, как единый скат с крышей дома, или продолжение двускатной кровельной конструкции дома над пристройкой считаются наиболее эффективными в плане борьбы с атмосферными осадками. Кстати, в видео выше, как раз показано, как сооружается такая двускатная система. Надо сказать, что именно она и является самой эффективной.
Полезные советы
Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.
Поэтому обращайте внимание вот на эти нюансы:
Видео описание
В видео показано, как сооружают пристрой к старому деревянному дому с вариантами крыш и предлагаемыми материалами:
Надстройка на крыше как называется
Крыша — верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.
Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции — это кровля и фронтон/щипец. Несущая конструкция — стропильная система.
Чердак — это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.
Конструкционные характеристики
По конструкционным характеристикам:
Скат — грань, наклонная поверхность крыши.
Уклон — показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа; в процентах — отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100; в пропорциях (H:L).
Скатная крыша — крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют — плоская крыша.
Мезонин — надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.
Слуховые окна — проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

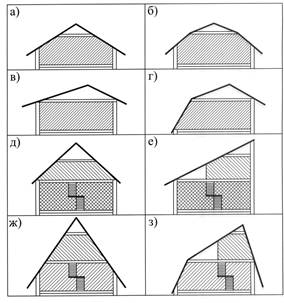

Типы крыш по геометрии
Эксплуатационные характеристики
По эксплуатационным характеристикам:
Мансарда (этаж мансардный) — жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).
Кровля эксплуатируемая — плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.
Ограждающие конструкции крыши
Кровля — верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.
Фронтон — торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.
Щипец (вимперг) — верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.
Козырёк — мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.
Свес крыши — наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.
Карниз крыши — это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют — венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит — подшивная карнизная доска.
Элементы кровли
Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.
Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.
Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.
Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.
Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.
Продухи — вентиляционные отверстия в скатной кровле.
Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.
Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.
Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.
Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.
Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.
Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.
Воротник — защитная окантовка кровельным железом выступающих элементов кровли.
Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.
Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.
Водосточная труба — труба, служащая для стока воды.
Несущие конструкции крыши
Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.
Ферма — конструкция из скрепленных между собой брусьев или стержней.
Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.
Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).
Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).
Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.
Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.
Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.
Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.
Бабка — центральная стойка, которая упирается в конёк.
Подкос — стойка под углом.
Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.
Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.
Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.
Слега — направляющая под натуральную черепицу.
Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.
Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.
Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.
Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.
Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.
Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.
Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.
Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.
Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.
Вальма – треугольный скат вальмовой или шатровой крыши с торца здания.
Вальмовая (шатровая) крыша – крыша прямоугольного здания, имеющая четыре ската, два из которых – трапециевидные (по длинным скатам), два – треугольные (по коротким скатам). У шатровой крыши все 4 ската — треугольные.
Ендо?ва (разжелобок) – внутренний угол, образующийся в месте стыковки двух скатов. В ендову сходятся атмосферные осадки, что подвергает ее значительным нагрузкам. Это предъявляет повышенные требования как к кровельному материалу, так и к качеству изготовления самой ендовы.
Карниз – горизонтальный профилированный выступ, который является поддержкой для крыши и защитой здания от атмосферных осадков.
Карнизный свес – нижний край кровли по периметру, выступающий за плоскость наружных стен.
Конек – верхнее горизонтальное ребро крыши.
Контробрешетка – бруски, устанавливаемые вдоль стропильной ноги под обрешетку и служащие для закрепления гидроизоляционной пленки.
Кобылка – отрезок доски, удлиняющий нижний конец стропильной ноги для расположения на нем свеса крыши или сплошной обрешетки, лежащей на карнизе.
Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков. Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.
Крыша – верхняя ограждающая часть здания. Она состоит из несущей части, передающей нагрузку от снега, ветра и собственного веса крыши на стены или отдельные опоры и наружной оболочки — кровли.
Ле?жень – горизонтальный (лежачий) брус. Назначение – распределять давление на перекрытие.
Мансарда – этаж в чердачном пространстве, который полностью или частично образован поверхностью наклонной крыши.
Мауэрлат – подстропильный брус, служащий опорой стропил и предназначенный для распределения нагрузки. Располагается на верхнем обрезе стен.
Мезонин – надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.
Обрешетка – брусья или доски, прикрепляемые к стропилам и служащие основанием для кровельного покрытия.
Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.
Парапет – сплошная стенка небольшой высоты, установленная по краю крыши и т.д.
Прогон – горизонтально расположенная балка. Прогон является дополнительной опорой для стропил.
Ребра – пересечения скатов, образующие наклонные линии.
Ригель – горизонтальный элемент строительной конструкции. В крышах соединяет стропила.
Свес крыши – наружная нижняя полоса ската крыши, выступающая за пределы внешнего контура стены.
Скат – грань, наклонная поверхность крыши.
Слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выходы на крышу.
Стропила – элементы крыши, служащие опорой для кровли. Верхние концы стропил между собой сращиваются под углом, а нижние опираются о внешние стены здания. Несущая конструкция для скатной кровли.
Уклон – показатель крутизны кровли.
Фронтон (передняя сторона) – завершение фасада здания, ограниченное карнизами. Фронтон, в котором отсутствует горизонтальный карниз, называется щипец.
Фронтонный свес – наклонный край кровли над стеной здания.
Хребет – линия пересечения двух скатов, образующих внешний наклонный угол.
Чердак – это пространство между крышей и перекрытием верхнего этажа.
Щипец – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, не отделяющийся карнизом.
Правообладателем всех материалов сайта является ООО «Правила строительства». Полная или частичная перепечатка материалов в любых источниках запрещена.
Лекция 7. Надстройка, пристройка и передвижка зданий.
Вопросы для самопроверки
1. Расскажите о достоинствах местных тепловых пунктов.
2. От каких факторов, на Ваш взгляд, зависят удельные тепловые потери здания?
3. Назовите основные пути повышения надежности и экономичности систем централизованного теплоснабжения и теплофикации в условиях новой инвестиционной политики.
5. Перечислите возможные способы реконструкции систем электроснабжения районов реконструируемой жилой застройки.
Реконструкция жилых и общественных зданий старой постройки имеет достаточно широкий диапазон для принятия решений – модернизация, встройка, обстройка и надстройка нескольких этажей.
Все многообразие малоэтажных жилых и общественных зданий по своим принципиальным конструктивным системам, определяющим те или иные возможности их модернизации и реконструкции, можно условно свести к нескольким группам:
Здания с несущими продольными стенами из кирпича или крупных блоков (так называемые трех- и четырехстенки);
крупнопанельные жилые дома с мелким шагом поперечных несущих стен;
крупнопанельные жилые дома с укрупненным шагом поперечных несущих стен;
крупнопанельные жилые дома с неполным несущим каркасом.
Общая площадь кирпичных и панельных жилых зданий, построенных на территории России в 50-60-е годы прошлого столетия по разным оценкам составляет от 250 до 500 млн. кв. м. При средней высоте таких зданий в 4-5 – это 50-100 млн. кв. м площадей плоских покрытий и пустующих чердаков, надстройка на которых хотя бы одного этажа позволяет получить дополнительно 40-80 млн. кв. м жилья. Кроме того, экономия городской территории для нового строительства составит около 10 тыс. га. У города появляется реальная возможность получить дополнительную жилую площадь при меньших затратах, без отвода новых земель, на благоустроенной территории, уже имеющей социальную и транспортную инфраструктуру.
Возможны три вида надстроек:
— устройство мансард, т. е. расположение помещений в подкрышном пространстве, на месте переустроенного чердака;
— собственно надстройка здания, т. е. возведение еще нескольких этажей на существующих или автономных конструкциях;
— размещение на функционально эксплуатируемой крыше небольших помещений и рекреационных пространств (например, устройство престижного жилья – «пентхауса», площадок обзорных, прогулочных, для приготовления барбекю и пр.).
Наиболее экономичным, простым и эффективным техническим решением при реконструкции зданий массовых серий любых конструктивных систем является надстройка мансардных этажей. Современные решения позволяют выполнять данный вид работ без отселения жильцов. Для возведения мансард могут быть использованы конструктивные элементы, собираемые вручную, изделия полной или частичной заводской готовности. В качестве строительных материалов могут быть использованы дерево, металлы, сборный и монолитный бетон, комбинированные варианты в зависимости о требуемой долговечности и допускаемых стоимостных показателей.
Надстройка мансардных этажей обеспечивает получение дополнительной жилой площади, стоимость которой не превышает 50% стоимости нового строительства. Имеется возможность использовать местные строительные и отделочные материалы, отличные от остальных конструкций и материалов надстраиваемого здания, работы могут выполняться без применения кранового оборудования и других дорогостоящих средств механизации работ.
Согласно нормам СНиПа, касающихся мансард, нет необходимости устраивать лифты, если в здании они не предусмотрены, сохраняется существующая система мусороудаления, кровля должна решаться с организованным водостоком. Высота помещений должна быть не менее 2,5-2,7 м при минимальной площади помещений, включая кухни не менее 7 кв. м.
Разрешено выполнять мансардные этажи из деревянных конструкций, что значительно расширяет область мансардного строительства. Хотя древесина несколько снижает общую долговечность здания, но этот легкий и удобный в обработке материал экономически оправдан и целесообразен. Повышение долговечности деревянных конструкций достигается путем пропитки антисептическими составами, исключающими гниение и появление биовредителей.
Современные технологии позволяют существенно повысить индустриальность конструкций, устройство мансардных этажей может быть решено в виде сборки из готовых элементов.
Объемно-планировочные решения мансард определяются следующими признаками: этажность (одно- и двухуровневые), очертание крыши (треугольные, ломаные и односкатные, симметричные и ассиметричные), включение в компоновку мансарды нижележащих этажей. (См. рис. 7.1). Окна в помещениях мансарды могут располагаться: а) непосредственно в плоскости ската крыши; б) в вертикальной плоскости (по аналогии со слуховыми чердачными окнами); в) в плоскости наращиваемых по высоте стен здания (т. е. в фасадной плоскости).
При устройстве двухуровневых (двухэтажных) мансард площадь верхнего уровня получается, как правило, очень малой и здесь реально можно разместить лишь спальные помещения. Возникают также проблемы размещения внутриквартирных лестниц, являющихся не только коммуникативным средством, но и очень важным фактором решения (украшения) интерьера.
Рис. 7.1. Типы мансардных этажей: с симметричной крышей (а, б, д, ж); с ассиметричной крышей (в, г, е, з); с треугольной крышей (а, в, д, ж); с односкатной крышей (е);
одноуровневые а, б, в, г); двухуровневые (ж, з);
с включением в композицию нижнего этажа
Надстройка старых жилых и общественных зданий со стенами из каменных материалов высотой 2-5 этажей осуществляется в основном в крупных городах для увеличения плотности застройки, улучшения внутренней планировки помещений и архитектурного ансамбля города. Наружное обследование фундаментов и стен многих старых зданий свидетельствует об определенном резерве их несущей способности, что создает принципиальную возможность увеличения их высоты без ущерба для эксплуатационной надежности. Принятию решения по надстройке должно предшествовать детальное обследование оснований, фундаментов, размеров и прочностных характеристик кладки стен.
Надстройка осуществляется, как правило, в пределах 1-3-х этажей и сопровождается капитальным ремонтом существующего здания: заменой деревянных перекрытий на более долговечные железобетонные, перепланировкой помещений, заменой перегородок и т. п.
Наиболее экономична надстройка зданий с использованием существующих стен и фундаментов без их усиления. Ее осуществляют после тщательной технико-экономической, социальной и архитектурной оценки целесообразности проведения работ. Изучив гидрогеологические условия грунтов основания, допускаемое давление под подошвой фундаментов и прочностные характеристики кладки наружных и внутренних стен, принимают конструктивное решение надстраиваемых этажей и их количество. Учитывая жесткие ограничения по дополнительной нагрузке на существующие стены и фундаменты, следует стремиться к максимальному снижению массы несущих и самонесущих конструкций надстраиваемых этажей. В такой ситуации возможна надстройка без выселения жильцов, нагрузка от надстраиваемой части будет передаваться на существующие конструкции и фундаменты, имеющие необходимый запас прочности.
Если прочность конструкций существующего здания не позволяет применить такое решение, надстройка здания выполняется на самостоятельном несущем каркасе, опирающемся на собственный фундамент. Если несущие наружные конструкции надежны, а внутренние изношены физически и морально устарели, может быть принято решение о полной разборке всех внутренних конструкций и возведении нового каркаса внутри реконструируемого здания на самостоятельных фундаментах при использовании наружных стен как самонесущих или воспринимающих частично нагрузку от возводимого каркаса.
Актуальной проблемой для нашей страны является модернизация малоэтажных крупнопанельных жилых домов первых массовых серий, построенных в конце 1950-1960-х годов. Их внешний облик и внутренняя планировка не отвечают возросшим эстетическим и социальным требованиям. Наряду с предложениями о постепенной (по мере решения жилищной проблемы) разборке первых индустриальных жилых домов и строительстве на их месте более современных жилых зданий разработаны более экономичные предложения по их реконструкции и надстройке. К наиболее перспективным из этих решений относятся:
надстройка над существующими зданиями 2-4-х этажей, опирающихся на автономные опоры, в которых размещаются лифты, лестницы, санузлы, коммуникации, инженерное оборудование и т. п.;
«вторичная застройка» многоэтажными ширококорпусными домами, возводимыми на месте старых домов без их сноса;
пристройка эркеров, лоджий вдоль протяженного фасада.
Все варианты обеспечивают повышение комфортности жилых помещений, увеличение полезной площади жилых комнат, кухонь, подсобных помещений, а также улучшение архитектурного облика зданий.
Первый и второй варианты изображены на рисунках, третий не требует особых разъяснений. (См. рис. 7.2, 7.3).
Рис. 7.2. Надстройка здания с опиранием
на собственные опоры
Рис. 7. 3.«Вторичная застройка» ширококорпусным домом
В практике надстройки зданий с плоскими крышами встречаются варианты, когда на них сооружаются небольшие помещения под клубы, вспомогательные помещения, мини-кафе, дополнительные помещения, например, архитектурная (художественная, изобразительная) мастерская на крыше при квартирах верхнего этажа, или открытые места (террасы), на которых разбиваются газоны, площадки для игр и отдыха, ставят перголы и беседки. При этом возникает необходимость не только усиления перекрытий над последним этажом, но и создания условий для эксплуатации крыши. Например, зеленые насаждения выставляются в емкостях с грунтом, газоны устраиваются из рулонных ковров по усиленной гидроизоляции.
Не нашли то, что искали? Воспользуйтесь поиском:
Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 8852 —
| 7556 —
или читать все.
91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.
Отключите adBlock!
и обновите страницу (F5)
очень нужно
