Основные варианты открывания раздвижных дверей на механизме:
ИСТОРИЯ УСТАНОВКИ ОДНОЙ РАЗДВИЖНОЙ ДВЕРИ
Механизмы для раздвижных дверей со средней нагрузкой 40-80 кг
Механизм для раздвижных дверей R3 до 60 кг
Механизм для раздвижных дверей R4 до 80 кг
Подойдет для установки раздвижных дверей или раздвижных перегородок весом не более 60 кг. Будет удобен для установки ламинированных дверей, ПВХ дверей, дверей из шпона или алюминиевого профиля без стеклянных вставок. Примечателен простотой установкой.
Розничная цена механизма с направляющей от 1300 р
Подойдет для установки раздвижных дверей или раздвижных перегородок весом не более 80 кг за счет торцевого (бокового крепления). Будет удобен для установки ламинированных дверей, ПВХ дверей, дверей из шпона или алюминиевого профиля без стеклянных вставок. Примечателен своим боковым креплением.
Розничная цена механизма с направляющей от 1500 р
Розничная цена механизма с направляющей от 1500 р
Механизм для легких раздвижных дверей и перегородок. Самая бюджетная модель. Как правило большинство бюджетных дверей имеют небольшой вес и соответсвенно могут быть установлены на эту раздвижную систему.
Розничная цена механизма с направляющей от 1300 р
Подойдет для установки не тяжелых дверей или дверных межкомнатных перегородок весом не более 60 кг. Основной особенностью механизма является возможность установить доводчик и фальшпанель из алюминия.
Розничная цена механизма с направляющей от 3000 р
Механизм подойдет для установки раздвижных дверей или раздвижных межкомнатных перегородок весом не более 80 кг. Подойдет для установки шпонированных дверей, дверей из массива сосны, из алюминиевого профиля со стеклянными вставками. Самый бесшумный механизм.
Розничная цена механизма с направляющей от 1500 р
Розничная цена механизма с направляющей от 1700 р
Механизм удобен для установки раздвижных межкомнатных дверей или раздвижных межкомнатных перегородок весом не более 100 кг. Подойдет для установки шпонированных дверей, дверей из массива сосны и массива дуба с большими и малыми стеклянными вставками, а также для раздвижных дверей из алюминиевого профиля с большой стеклянной вставкой.
Розничная цена механизма с направляющей от 1700 р
Механизм используется для установки тяжелых раздвижных межкомнатных дверей или раздвижных перегородок весом не более 120 кг. Будет удобен для установки раздвижных дверей из массива дуба или сосны с большими стеклянными вставками, высоких нестандартных раздвижных дверей, каких-либо других раздвижных конструкций имеющих большой вес.
Розничная цена механизма с направляющей от 1900 р
Механизм используется для установки утяжеленных дверных конструкций и межкомнатных дверных перегородок. Основной особенностью механизма является установка доводчика и алюминиевой маскировочной планки.
Розничная цена механизма с направляющей от 3500 р
Механизмы для раздвижных дверей специального назначения
Механизм для раздвижных дверей R11 до 80 кг для алюминиевых перегородок
МЕХАНИЗМЫ ДЛЯ РАЗДВИЖНЫХ МЕЖКОМНАТНЫХ ДВЕРЕЙ И ПЕРЕГОРОДОК
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
Основные характеристики раздвижных механизмов:
ПАРАМЕТРЫ МЕХАНИЗМОВ ДЛЯ МЕЖКОМНАТНЫХ РАЗДВИЖНЫХ ДВЕРЕЙ И ПЕРЕГОРОДОК:
Механизмы для межкомнатных раздвижных дверей представленные в этой подкатегории подходят для установки межкомнатных раздвижных дверей и раздвижных перегородок из дерева, ДСП, из дерева и стекла, алюминия. Механизмы для раздвижных межкомнатных дверей используют для установки в жилых помещениях, офисных и торговых центрах, также широкое применение раздвижные механизмы получили в помещениях промышленного назначения.
Механизмы для раздвижных межкомнатных дверей и перегородок имеют ряд плюсов:
Беспороговыми механизмы для раздвижных межкомнатных дверей называют из-за отсутствия на полу нижней направляющей, что очень удобно, т.к. получается беспрепятственный проход из одного помещения в другой.
Прежде чем Вы перейдете к выбору механизма для раздвижной межкомнатной двери для лучшего понимания работы механизма ознакомьтесь со схемой раздвижного межкомнатного механизма для дверей и раздвижных перегородок:
МЕХАНИЗМЫ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ И РАЗДВИЖНЫХ ПЕРЕГОРОДОК МОЖНО ПОДРАЗДЕЛИТЬ НА НЕСКОЛЬКО ГРУПП:
С ПОМОЩЬЮ МЕХАНИЗМОВ РАЗДВИЖНЫХ МЕЖКОМНАТНЫХ ДВЕРЕЙ МОЖНО УСТАНОВИТЬ РАЗДВИЖНЫЕ ДВЕРИ И ПЕРЕГОРОДКИ СЛЕДУЮЩЕГО ТИПА:
Одностворчатая раздвижная дверь или раздвижная перегородка
Двустворчатая раздвижная дверь или раздвижная перегородка (открывание в разные стороны)
Двустворчатые раздвижные двери или раздвижные перегородки устанавливаются как в жилых, так и в офисных помещениях. Как правило световой проем для такой конструкции будет порядка двух метров. Очень удобны для установки при в ходе в просторный зал или большой офис. Двойные раздвижные двери можно скомплектовать СИНХРОННЫМ МЕХАНИЗМОМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ. Также для раздвижных дверей такого типа предусмотрены ПЕНАЛЫ ДЛЯ ДВОЙНЫХ РАЗДВИЖНЫХ ДВЕРЕЙ.
Четырехстворчатая раздвижная дверь или раздвижная перегородка
Раздвижные двери на механизмах для больших проемов, как правило такие раздвижные двери на механизмах устанавливают в загородных домах, где места гораздо больше чем в квартире. Для установки таких дверей очень удачно подойдем СТАНДАРТНЫЙ МЕЖКОМНАТНЫЙ РАЗДВИЖНОЙ МЕХАНИЗМ. Проем может составлять до 4-х метров. Также такие раздвижные механизмы устанавливают для организации гардеробной комнаты, что очень практично и долговечно. Если Вас интересуют раздвижные двери в стену советуем ознакомиться с ПЕНАЛОМ ДЛЯ 4-Х РАЗДВИЖНЫХ ДВЕРЕЙ.
Двустворчатая раздвижная дверь или раздвижная перегородка (открывание в одну сторону)
Упаковкой выгоднее! Цена за упаковку 8 шт.: 4 680 р. Цена за ед. товара: 585 р. 670 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 4 928 р. Цена за ед. товара: 616 р. 705 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 1 128 р. Цена за ед. товара: 141 р. 163 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 7 176 р. Цена за ед. товара: 897 р. 1005 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 5 480 р. Цена за ед. товара: 685 р. 797 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 7 552 р. Цена за ед. товара: 944 р. 1058 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 1 312 р. Цена за ед. товара: 164 р. 186 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 5 712 р. Цена за ед. товара: 714 р. 810 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 7 880 р. Цена за ед. товара: 985 р. 1094 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 1 128 р. Цена за ед. товара: 141 р. 160 р.
Упаковкой выгоднее! Цена за упаковку 8 шт.: 2 096 р. Цена за ед. товара: 262 р. 297 р.
Производители
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру
Раздвижные двери неплохой выбор для современного дома, где комнаты небольшие, а, стало быть, стены в большом дефиците. Существующие щитовые двери легко могут быть переделаны в раздвижные. Если проемы достаточно широки, то подойдут конструкции для двустворчатых, открывающихся в обе стороны дверей. Механизмы раздвижных дверей выпускаются со всей необходимой фурнитурой — направляющими двух видов, с креплением под кронштейн и без него, роликовыми каретками, нижним поводком, стопорами и шурупами. Перед тем как приобрести приспособление для раздвижной двери, измерьте дверь. Длина направляющей должна быть вдвое больше ширины двери. Механизмы раздвижных дверей должны соответствовать и массе вашей двери.
Механизмы раздвижных дверей
Ролики механизмов раздвижных дверей имеют покрытие из износоустойчивой резины. Использование подшипников в роликах механизма обеспечивает мягкое и бесшумное скольжение дверей, перегородок массой до 100кг. Подшипники защищены от попадания пыли, что обеспечивает их долговременное использование. Каждый комплект имеет схему-инструкцию по сборке на русском языке. Направляющая для механизмов раздвижных дверей алюминиевая. В каждый комплект входит по две каретки роликов на крепежных пластинах ( крепится на углах двери); ограничители хода (или фиксаторы в зависимости от модели) крепятся в направляющей, чтобы ролик не выскочил из направляющей и тем самым ограничивал ход дверей; нижний поводок нужен для нижней фиксации двери, чтобы она не ходила маятником снизу к себе от себя. Он устанавливается в углу проема с той стороны, в которую будет сдвигаться дверь. Для его установки внизу полотна двери нужно пропилить паз 10 на 14 мм, или если нет такой возможности воспользоваться алюминиевым профилем под нижний поводок; регулировочный ключ для окончательной регулировки высоты двери и ее ровного подвешивания.
Механизмы раздвижных дверей Модель 912
Допустимая нагрузка на комплект 30кг. Минимальная толщина двери 19мм. Колеса
износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилем А-7.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.
Механизмы раздвижных дверей Модель 02
Допустимая нагрузка на комплект 40кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Отличительная особенность модели встроенный шарнир, т.е. если направляющая по которой ходит ролик имеет не строгое горизонтальное положение (кривые потолки и т.п.) то благодаря шарниру дверь все равно висит строго вертикально. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 80 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Отличительная особенность модели вдвое увеличенное количество осей с роликами, т.е. можно использовать с большей нагрузкой. Т.к. роликов в 2 раза больше то нагрузка на каждый ролик меньше, отсюда срок эксплуатации больше и лучше плавность хода. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм. Покрытие колес – нейлон. Колеса на шарикоподшипниках.
Модель имеет регулируемый фиксатор, т.е. в зависимости от веса двери фиксатор можно отрегулировать для более плавного срабатывания.
Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.
Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, 2 регулируемых фиксатора, нижний поводок, крепежный комплект, инструкция по сборке.
Механизмы раздвижных дверей
Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Фиксатор регулируемый по усилию защелкивания.
Комплект механизма раздвижной двери включает в себя: 2 пластиковые каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.
Подвесной ролик арт. 335.
Применяется с профилями А-1, А-4, А-8.
Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, крепежный комплект.
Механизмы раздвижных дверей
Комплект на раздвижную межкомнатную дверь с функцией довода двери в крайнем положении.
Допустимая нагрузка 40 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежные пластины крепятся от угла дверного полотна.
Комплект механизма раздвижной двери включает в себя: 2 стальные доводчик-каретки на шариковых подшипниках, 2 активатора, нижний поводок, крепежный комплект, регулировочный ключ.
Данный комплект используется только с профилем А1.
При ширине двери от 900мм на полотно устанавливается два доводчика-каретки. При ширине двери от 600мм до 900мм устанавливается один доводчик-каретка плюс каретка роликов (например модель 08/06А). Каретки 08/06А в данный комплект не входят.
Механизмы раздвижных дверей
Комплект на раздвижную межкомнатную дверь с функцией довода двери в крайнем положении. Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежные пластины крепятся от угла дверного полотна.
Комплект механизма раздвижной двери включает в себя: 2 стальные доводчик-каретки на шариковых подшипниках, 2 активатора, нижний поводок, крепежный комплект, регулировочный ключ.
Данный комплект используется только с профилем А1.
При ширине двери от 900мм на полотно устанавливается два доводчика-каретки. При ширине двери от 600мм до 900мм устанавливается один доводчик-каретка плюс каретка роликов (например модель 913). Каретки 913 в данный комплект не входят.
Комплект телескопического привода на 2 полотна
Механизм телескопического движения двух дверей в одну сторону
Модель ТЛ-2
Cистема ТЛ-2 позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.
Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом и закрытом.
Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.
В схеме приведен пример установки, когда два сдвижных полотна задвигаются за третье стационарное.
Справочные данные
Комплектация
Комплект телескопического привода на 3 полотна
Механизм телескопического движения трех дверей в одну сторону
Модель ТЛ-3
Cистема ТЛ-3 позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая и третья дверь двигаются автоматически.
Фиксаторы позволяют зафиксировать двери в крайнем положении, открытом и закрытом.
Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.
В схеме приведен пример установки, когда три сдвижных полотна задвигаются за четвертое стационарное.
Справочные данные
Комплектация
Комплект синхронного движения
Механизм синхронного движения двух дверей СИНХРО-2
Комплект фурнитуры для синхронного открывания двух дверей в противоположные стороны. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.
Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом.
Алюминиевая направляющая – А-8.
Кронштейн для крепления на стену – 0114.
Клипса для карниза – 0115.
В схеме приведен пример установки системы Синхро-2 на механизмы 333 и направляющей А-8.
Справочные данные
Комплектация
Нижний поводок E-04
Нижний поводок. Крепится к полу со стороны куда съезжает дверь.
Нижний поводок J-01
Нижний поводок J-01.
Нижний поводок J-02
Нижний поводок J-02.
Нижний поводок J-03
Нижний поводок J-03.
Нижний поводок B-04
Нижний поводок B-04.
Нижний поводок арт. 76
Нижний поводок N.15.021
Нижний поводок из нержавеющей стали.
Нижнеопорный ролик модель 348
Мебельный ролик модель 349
Пластина для бокового крепления
Механизм зацепа для телескопического выдвижения двух полотен.
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
Длина профиля: 1,8м, 2м, 3м.
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
Длина профиля: 1,8м, 2м, 3м.
Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:
Длина профиля: 1,8м, 2м, 3м, 4м
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 3025.
Минимальная толщина стенки профиля 1,5 мм.
Устанавливается на стену при помощи кронштейна А-2.
Для установки стандартной двери толщиной 40 мм через кронштейн А-2, под кронштейн нужно установить прокладку из МДФ (или т.п. материал) чтобы увеличить вылет кронштейна.
Длина профиля: 2м, 3м
Алюминиевая направляющая шина для механизмов раздвижных дверей модель 912.
Толщина стенки профиля 1,3 мм.
Длина профиля: 2м, 3м
Алюминиевая нижняя направляющая шина под поводок. Накладной профиль.
Имеется паз под щетку-шлегель, который закрывает щель между дверью и полом.
Длина профиля: 1,8 м; 3,6 м.
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль.
Длина профиля: 1,8 м; 3,6 м.
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль.
Длина профиля: 1,8 м; 3,6 м.
Алюминиевая нижняя направляющая шина под поводок. Врезной профиль.
Длина профиля: 1,8 м; 3,6 м.
Кронштейн 0114 металлический, с регулировкой расстояния между стеной и направляющей.
Применяется вместе с направляющей А-8.
Кронштейн предназначен для крепления фальшпанели к алюминиевому профилю А-8. Фальшпанель крепится саморезами к кронштейну, который защелкивается на алюминиевом профиле.
Кронштейн А-2 служит для крепления направляющей к стене. Применяется вместе с направляющей А-1.
Комплект механизмов на раздвижную межкомнатную дверь из Италии
Механизмы раздвижных дверей
Описание модели 2667/2667/G/S
Модель механизма для раздвижной двери с фиксаторами. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Справочные данные механизмов раздвижных дверей модели 2667/2667/G/S
Комплект на одностворчатый проем
Механизмы раздвижных дверей
Описание модели 2666/2667/G/S
Справочные данные механизмов раздвижных дверей модели 2666/2667/G/S
Комплект на одностворчатый проем
Механизмы раздвижных дверей

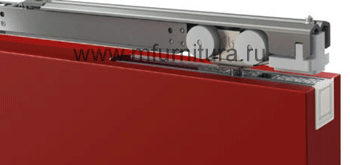

Описание модели К.050.1.3
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.
Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.050.1.3 облегчает монтаж и регулировку.
Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.050.1.3
Комплектация
Механизмы раздвижных дверей
Описание модели К.050.2.3
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID.
Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.050.2.3 облегчает монтаж и регулировку.
Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.050.2.3
Комплектация
Механизмы раздвижных дверей
Описание модели К.080.1.3
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.
Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.080.1.3 облегчает монтаж и регулировку.
Нижний поводок с регулировкой по толщине.
Справочные данные механизмов раздвижных дверей модели К.080.1.3
Комплектация
Механизмы раздвижных дверей
Описание модели К.050.1.1
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.1.1
Комплектация
Механизмы раздвижных дверей
Описание модели К.050.2.1
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.2.1
Комплектация
Механизмы раздвижных дверей
Описание модели К.050.3.1
Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Комплектация механизмов: фиксатор амортизирующий + фиксатор амортизирующий.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.050.3.1
Механизмы раздвижных дверей
Описание модели К.080.1.1
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.1.1
Комплектация
Механизмы раздвижных дверей
Описание модели К.080.2.1
Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).
Комплект механизмов: доводчик FLUID + доводчик FLUID. На закрытие и открытие работают большие доводчики FLUID.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.2.1
Комплектация
Механизмы раздвижных дверей
Описание модели К.080.3.1
Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Комплектация механизмов: фиксатор амортизирующий + фиксатор амортизирующий.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.080.3.1
Механизмы раздвижных дверей
Описание модели К.120.3.1
Модель механизма для раздвижной двери с амортизирующим фиксатором на основе инновационной технологии FLUID. Комплектация механизмов: фиксатор амортизирующий + фиксатор амортизирующий.
Крепление механизма к двери стандартное CLASSIC (в виде коромысла).
Справочные данные механизмов раздвижных дверей модели К.120.3.1
Механизмы раздвижных дверей
Описание модели 60Т
Модель механизма для раздвижной двери с фиксаторами. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Модель механизма 60Т по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89.
Справочные данные механизмов раздвижных дверей модели 60Т
Комплект на одностворчатый проем
Механизмы раздвижных дверей
Описание модели 80Т
Механизм с фиксатором и установочной врезной пластиной к торцу двери. Врезная пластина обеспечивает минимальный зазор между рейлом и верхним торцом двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Для придания комплекту эстетического вида на профиль 1280 или 1700 устанавливается декоративная накладка 1890.
Справочные данные механизмов раздвижных дверей модели 80Т
Комплект на одностворчатый проем
Механизмы раздвижной двери, перегородки. Модель 1676G
Механизмы раздвижных дверей
Описание модели 1676G
Модель механизма 1676G по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. Дополнительно можно купить регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1676G
Комплект на одностворчатый проем
Механизмы раздвижной двери, перегородки. Модель 1676Y
Механизмы раздвижных дверей
Описание модели 1676Y
Модель механизма 1676Y по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1676Y
Комплект на одностворчатый проем
Механизмы раздвижных дверей
Описание модели 2371Y
Модель механизма 2371Y имеет врезное установочное основание в полотно двери. Врезная установка каретки делает минимальным зазор между верхним краем полотна и нижним краем направляющей до 3 мм. Для придания комплекту эстетического вида на профиль 1280 или 1700 устанавливается декоративная накладка 1890.
Минимальная ширина двери 700 мм.
Большой доводчик – пневматический, малый- гидравлический.
Нижний поводок с регулировкой зазора 10±0,5 мм.
Справочные данные механизмов раздвижных дверей модели 2371Y
Комплект на одностворчатый проем
Механизмы раздвижных дверей
Описание модели 1673G
Ширина полотна 732-1100 мм.
Толщина полотна 20-40 мм.
Колеса материал Делрин.
Справочные данные механизмов раздвижных дверей модели 1673G
Комплект на одностворчатый проем
Механизмы раздвижной двери, перегородки. Модель 1677M
Механизмы раздвижных дверей
Описание модели 1677M
Модель механизма 1677M по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.
Справочные данные механизмов раздвижных дверей модели 1677M
Комплект на одностворчатый проем
Механизмы раздвижных дверей
Модель Magic2 Frame
Описание модели Magic2 Frame
Механизмы раздвижных дверей
Описание модели Магик
Комплект для раздвижного деревянного полотна без
верхней направляющей. Уникальное техническое
решение для раздвижных дверей с невидимым механизмом. Комплект имеет доводчики хода двери в обе стороны. Подвесная беспороговая система.
Особенность MAGIG – сам механизм устанавливается на стену, а несущий профиль на тыльную сторону полотна. При подходе полотна к конечной точке открытия или закрытия, край полотна опирается на нижний поддерживающий ролик. Нижний ролик выполнен из специальной износоустойчивой резины и его работа не создает дискомфорта в движении полотна.
Установочный зазор между дверным полотном и стеной 12- 32 мм. Максимальный вес двери 80 кг. Минимальная ширина двери 800 мм, максимальная 1100 мм.
Механизмы раздвижных дверей DUCASSE
Механизмы раздвижных дверей
Беспороговая система
Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.
Комплект на одностворчатый проем включает в себя:
– комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором
– 4 кронштейна для крепления направляющей
– нижний поводок, установочная фурнитура
Механизмы раздвижных дверей
Модель D-80 synchro
Беспороговая система
Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.
Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Минимальная толщина двери 25 мм, максимальная толщина двери 40 мм.
Комплектация
Комплект на двустворчатый проем включает в себя:
– 2 комплекта роликовых механизмов на 2 двери
– 6 кронштейнов для крепления направляющей
– нижний поводок, установочная фурнитура
Механизмы раздвижных дверей
Модель D-80 telescopic
Беспороговая система
Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.
Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов.
Комплектация
Комплект на двустворчатый проем включает в себя:
– 2 комплекта роликовых механизмов на 2 двери
– 2 алюминиевые направляющие
– нижний поводок, установочная фурнитура
Механизмы раздвижных дверей
Беспороговая система
Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.
Комплект на одностворчатый проем включает в себя:
– комплект роликовых механизмов на 1 дверь
– нижний поводок, установочная фурнитура
– кронштейны для U-150 (опция)
Механизмы раздвижных дверей
Модель D-150 CF с доводчиком
Беспороговая система
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 120 кг.
Комплект на одностворчатый проем может включать в себя:
– комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором или комплект роликовых механизмов с двумя доводчиками
Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 300 кг.
Комплект на одностворчатый проем включает в себя:
– кронштейны для U-150 (опция)
Модель D-100
Технические характеристики
Четырехколесный механизм для наружных раздвижных ворот в гараж, или въезда на территорию.
Колеса с подшипниками из закаленной стали, покрытые сталь. В подшипники заложен смазочный состав.
Срок эксплуатации ориентировочно 10 лет/20.000 циклов.
Нагрузка на комплект до 100 кг.
Комплектация
Комплект включает в себя:
– комплект роликовых механизмов
– нижний поводок, установочная фурнитура
Механизмы раздвижных дверей
Описание модели НН-1090-2
Комплект для раздвижной деревянной двери.
Подвесная беспороговая система амбарного типа.
Каретки механизмов движутся поверх направляющей.
Ход каретки останавливается ограничителями хода.
Крепление направляющей только на стену над проемом.
Опционально возможна установка доводчиков.
Технические характеристики
Материал – сталь, порошковая покраска, черный цвет.
Металлическая направляющая 6х40х 2000 мм.
Материал – углеродистая сталь с порошковым покрытием.
Ролики на шарикоподшипниках. Покрытие АВС пластик.
Толщина полотна до 40 мм.
Пропил под нижний поводок 7х15 мм.
Опционально возможна установка комплекта газовых доводчиков работающих на закрытие и открытие (ход доводчика 10 см).
Механизмы раздвижных дверей
Модель НН-1090-2 Малый
Описание модели НН-1090-2
Комплект для раздвижной деревянной двери.
Подвесная беспороговая система амбарного типа.
Каретки механизмов движутся поверх направляющей.
Ход каретки останавливается ограничителями хода.
Крепление направляющей только на стену над проемом.
По своим размерам может применяться в мебельных изделиях.
Технические характеристики
Материал – сталь, порошковая покраска, черный цвет.
Металлическая направляющая 5х30х 2000 мм.
Материал углеродистая сталь с порошковым покрытием.
Ролики на шарикоподшипниках. Покрытие АВС пластик.
Полотно толщиной до 40 мм.
Пропил под нижний поводок 7х15 мм.
Механизмы раздвижных дверей
Описание модели НН-8030-2
Комплект для раздвижной деревянной двери.
Подвесная беспороговая система открытого типа.
Каретки механизмов движутся поверх направляющей.
Ход каретки останавливается ограничителями хода.
Технические характеристики
Нагрузка на полотно 80 кг.
Толщина двери до 40 мм.
Направляющая 2000 мм, труба диаметром 25 мм.
По торцам направляющей заглушки.
Крепление направляющей на стену.
Механизмы раздвижных дверей
Описание модели НН-8060-2
Комплект для установки деревянной раздвижной двери открытого типа.
Подвесная беcпороговая система открытого типа.
Цвет покрытия – хром сатин.
Ролики на шарикоподшипниках.
Покрытие на колесах – нейлон.
При движении каретки по направляющей, декоративная накладка в виде колеса на каретке тоже вращается, что создает дополнительный эффект движения всей конструкции.
Технические характеристики
Нагрузка на полотно 80 кг.
Толщина двери 40 мм.
Направляющая 2000 мм, труба диаметром 25 мм.
По торцам направляющей заглушки.
Крепление направляющей на стену.
Механизмы раздвижных дверей
Описание модели T-OFF Wood
Механизмы раздвижных дверей
Модель Ten Wood. Арт N15.121
Описание модели Ten Wood. Арт N15.121
Механизмы раздвижных дверей
Описание модульной системы
Механизмы раздвижных дверей
Модель CHARIOT. Арт. N15.901
Описание модели CHARIOT. Арт. N15.901
Механизмы раздвижных дверей
Описание модели К-04
Механизм для раздвижной двери открытого типа с накладным креплением кареток, направляющей 2 метра и крепежем к стене. Цвет черный.
Опционально возможна установка доводчиков. Беспороговая система.
Для увеличения длины направляющей предусмотрен соединитель (в комплекте).
Технические характеристики
Двухколесный механизм открытого типа с ограничителями хода и креплением каретки с фасадной стороны дверного полотна.
Опционально возможна установка комплекта газовых доводчиков работающих на закрытие и открытие (ход доводчика 10 см).
Кронштейн 0114 металлический, с регулировкой расстояния между стеной и направляющей.
