9 ошибок при устройстве полов по грунту
Полы по грунту часто используются в строительстве, так как это недорогой способ устройства основания первого этажа без использования перекрытий. В интернете присутствует много негатива по поводу полов по грунту, часто недостатки становятся следствием строительных ошибок, рассмотрим 9 самых распространенных.
Что такое полы по грунту?
Надо пояснить суть самой технологии. Полы по грунту можно использовать в домах, где в качестве фундамента выступает лента и отсутствует подвал. Когда фундамент набрал марочную прочность производят обратную засыпку.
Обратная засыпка пазух фундамента – сложная строительная тема, требующая отдельного разбора, про наиболее распространенные ошибки в этих работах читайте в отдельной https://www.sdvor.com/articles/11-oshibok-pri-stroitelstve-fundamenta/
Следующий этап предполагает устройство основания под пол первого этажа, основание может представлять собой перекрытия, которые опираются на ленту фундамента или полы по грунты. Такие полы не опираются на фундамент, а лежат на подушке из щебня и песка. Это часто и вызывает скептическое отношение к этой технологии.
Неправильная подготовка основания
Эта ошибка связана с главным страхом, что пол по грунту просядет. Чтобы этого не произошло под полом надо сформировать плотную подушку. В качестве основания лучше всего подходит песок, так как его проще уплотнять. Рассмотрим основные ошибки на этом этапе.
В большинстве случаев используют виброплиту или виброногу, у виброплиты толщина уплотняемого слоя зависит от веса прибора. Обычно рекомендуют арендовать технику, которая способна уплотнять слои по 15 – 30 см. Подробнее про ошибке при уплотнении грунта читайте в статье на сайте.
Полиэтиленовая пленка вместо паро- гидроизоляции
Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.
Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/
Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.
Нет нахлеста паро- гидроизоляции на стены
При наклейке гидроизоляции необходимо укладывать ее не только на горизонтальную плоскость, но и на вертикальную. Нахлест позволит обеспечить герметичность на стыках грунта и фундамента.
Отсутствие бетонной (подбетонной) подготовки
Так называемая подбетонка представляет собой слой тощего бетона (маркой B3,5 – B10), который служит для создания ровной плоскости для дальнейшего строительства. Подбетонка может выполняться с использованием щебня или без него. Гидроизоляцию проще укладывать именно на слой бетонный подготовкой, так как это основание имеет ровную и прочную поверхность, по которой можно беспрепятственно ходить. На песчаном или щебеночном основании достаточно сложно добиться плотного прилегания рулонного материала.
Утеплитель имеет недостаточную плотность
После слоя гидроизоляции в полах по грунту используют утеплитель, он должен препятствовать оттоку тепла из помещений первого этажа. Также утепление позволяет защитить грунт под полом от промерзания. Обычно для утепления используют пенополистирол (ППС) или экструдированный пенополистирол (ППС), иногда применяют минеральную вату. Плотность материала должна обеспечивать необходимую прочность на сжатие, чтобы вес пола не продавил теплоизолятор.
Сложности возникают из-за того, что прочность на сжатие отличается у разных утеплителей, поэтому и плотность нужна разная. Например, для пенополистирола будет достаточно 35 кг/м.куб., для минеральной ваты – 160 – 175 кг/м.куб.
Утеплитель не закрепляют на основании
Основание под утеплителем не всегда бывает идеально ровным. Плиты ППС могут отставать от поверхности и шататься при перемещении по ним. Чтобы этого избежать, необходимо закрепить плиты, это позволит не сбивать маяки и арматуру в процессе работы.
Заливка стяжки низкомарочными растворами
Марок М50 и М75 недостаточно для полов по грунту, такие полы будут иметь высокий износ и малый срок использования. Если финишное покрытие не связано адгезией с основанием (паркет, ламинат), то достаточно раствора M100 или бетона B10. Если же финишный слой адгезионно связан с основанием, то потребуется более прочный раствор (М150 и B15). В противном случае плиточный клей или ровнитель при высыхании оторвётся от основания.
Замена армирования фиброй
Последнее время фибра получила широкое распространение – это небольшие полимерные волокна (12 – 18 мм), которые добавляют в раствор, чтобы снизить трещинообразование. Может показаться, что армирование выполняет такую же функцию, но это заблуждение. Арматура объединяет всю стяжку в единую монолитную плиту. Благодаря этому пол воспринимает нагрузки все площадью. Фибра снижает локальное трещинообразование, то есть фактически волокна не дают небольшим усадочным трещинам сильно раскрываться.
Деформации утеплителя под стяжкой малы, но они все равно происходят, армирование позволяет снизить негативный эффект от этих деформаций.
Если стяжка на перекрытиях между этажами в большинстве случаев не испытывает сильных температурных деформаций, поэтому можно ограничиться фиброй, то в случае с полами по грунту армирование обязательно, при этом добавки в раствор фибры тоже желательны.
Сетка с большими ячейками в цементно-песчаной стяжке
В некоторых стяжках у полов по грунту вместо бетона используют цементно-песчаную смесь. Это само по себе не является ошибкой, потому что использование бетона в некоторых случаях является бессмысленным (например, на тонких стяжках). Ошибкой является использование сеток с крупной ячейкой.
Бетон и цемент в разной степени подвержены трещенообразованию, поэтому для цемента максимальный размер ячеек у армирующей сетки для ЦПС должен составлять не более 100х100 мм.
Плиты или полы по грунту: почему невыгодно делать перекрытия первого этажа?
Полы по грунту получили широкое распространение в индивидуальном жилищном строительстве, но эта технология вызывает сомнения и критику у заказчиков. Многим комфортнее осознавать, что в основании пола первого этажа лежит железобетонное перекрытие, но такое решение не всегда становится удачным. Рассмотрим, какое основание рациональнее выбрать для пола первого этажа.
Особенности технологий
Недостатки полов по грунту
Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.
Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.
Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).
Преимущества полов по грунту
Теперь разберем преимущества технологии полов по грунту по сравнению с перекрытиями. Тут сразу стоит оговориться, что мы оставляем за скобками все ситуации, когда устройство полов по грунту не представляется возможным.
Проблема радона
Отдельно следует упомянуть о проблеме радона. Часто люди считают, что полы по грунту в принципе применять нельзя, так как это представляет угрозу для жизни из-за выхода из земной коры радиоактивных газов. Тут нужно вспомнить, что современная технология полов по грунту не означает устройство полов на голой земле. Структура «пирога» включает слои пароизоляции и гидроизоляции, которые должны защитить помещение первого этажа от проникновения паров из почвы.
При этом перекрытия сами по себе не являются защитой от радона. Устройство перекрытий не избавляет от необходимости пароизоляции и создания вентилируемого пространства под ними.
Подробнее вопрос о защите нижних этажей здания от радона мы разбирали в отдельной статье (Угроза радона на полах по грунту правда или миф).
Экономическое сравнение вариантов
Перед выбором технологии строительства следует провести технико-экономическое сравнения вариантов, без него нельзя говорить о стоимости полов по грунту по сравнению с перекрытиями. При этом сравнении нужно учитывать ряд факторов.
Фактически следует сопоставить стоимость обратной засыпки и издержки на доставку плит. При отсутствии проблемных грунтов полы по грунту обычно оказываются дешевле.
Полы по грунту получили широкое распространение в индивидуальном жилищном строительстве, но эта технология вызывает сомнения и критику у заказчиков. Многим комфортнее осознавать, что в основании пола первого этажа лежит железобетонное перекрытие, но такое решение не всегда становится удачным. Рассмотрим, какое основание рациональнее выбрать для пола первого этажа.
Особенности технологий
Недостатки полов по грунту
Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.
Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.
Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).
Преимущества полов по грунту
Теперь разберем преимущества технологии полов по грунту по сравнению с перекрытиями. Тут сразу стоит оговориться, что мы оставляем за скобками все ситуации, когда устройство полов по грунту не представляется возможным.
Проблема радона
Отдельно следует упомянуть о проблеме радона. Часто люди считают, что полы по грунту в принципе применять нельзя, так как это представляет угрозу для жизни из-за выхода из земной коры радиоактивных газов. Тут нужно вспомнить, что современная технология полов по грунту не означает устройство полов на голой земле. Структура «пирога» включает слои пароизоляции и гидроизоляции, которые должны защитить помещение первого этажа от проникновения паров из почвы.
При этом перекрытия сами по себе не являются защитой от радона. Устройство перекрытий не избавляет от необходимости пароизоляции и создания вентилируемого пространства под ними.
Подробнее вопрос о защите нижних этажей здания от радона мы разбирали в отдельной статье (Угроза радона на полах по грунту правда или миф).
Экономическое сравнение вариантов
Перед выбором технологии строительства следует провести технико-экономическое сравнения вариантов, без него нельзя говорить о стоимости полов по грунту по сравнению с перекрытиями. При этом сравнении нужно учитывать ряд факторов.
Фактически следует сопоставить стоимость обратной засыпки и издержки на доставку плит. При отсутствии проблемных грунтов полы по грунту обычно оказываются дешевле.
Радон в доме
Основные источники радона в жилых домах – это:
Негерметичный фундамент (пол по грунту) увеличивает поток радона из грунта в 10 раз по сравнению с открытой местностью! Связано это с перепадом давления воздуха на границе грунт/фундамент, который составляет в среднем 5Па. Причины перепада давления воздуха следующие: 1) разрежение в результате ветровой нагрузки на здание; 2) перепад температур между воздухом грунта и помещений – эффект дымовой трубы.
Высокий уровень грунтовых вод (УГВ) также способствует повышению концентрации радона в грунте и увеличению давления газа на конструкцию фундамента.
В меньшей мере источниками радона в доме являются – наружный воздух; вода из скважины; природный газ и дизельное топливо, используемые для отопления частных домов.
В связи с существующей радоновой опасностью, строительные нормы и правила (СНиП) предписывают осуществлять меры по защите жилых домов от попадания радона из грунта под зданием.
Защита дома от радона
Защита дома от радона состоит из нескольких основополагающих мер:

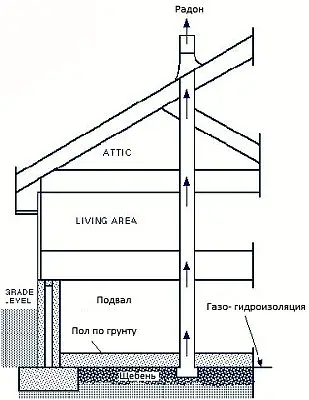

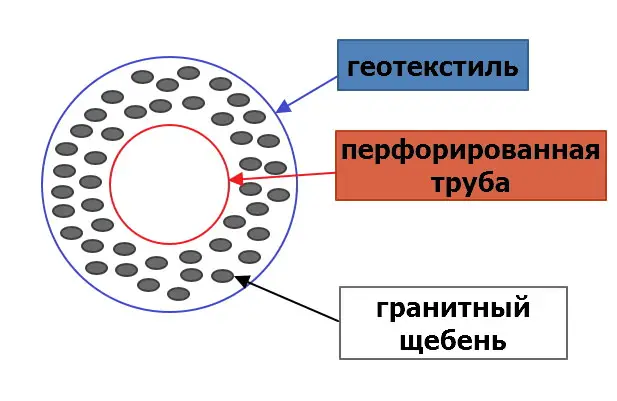

Наружная вентиляция. Для этого под фундаментом формируется один из двух простых типов радоновых ловушек:

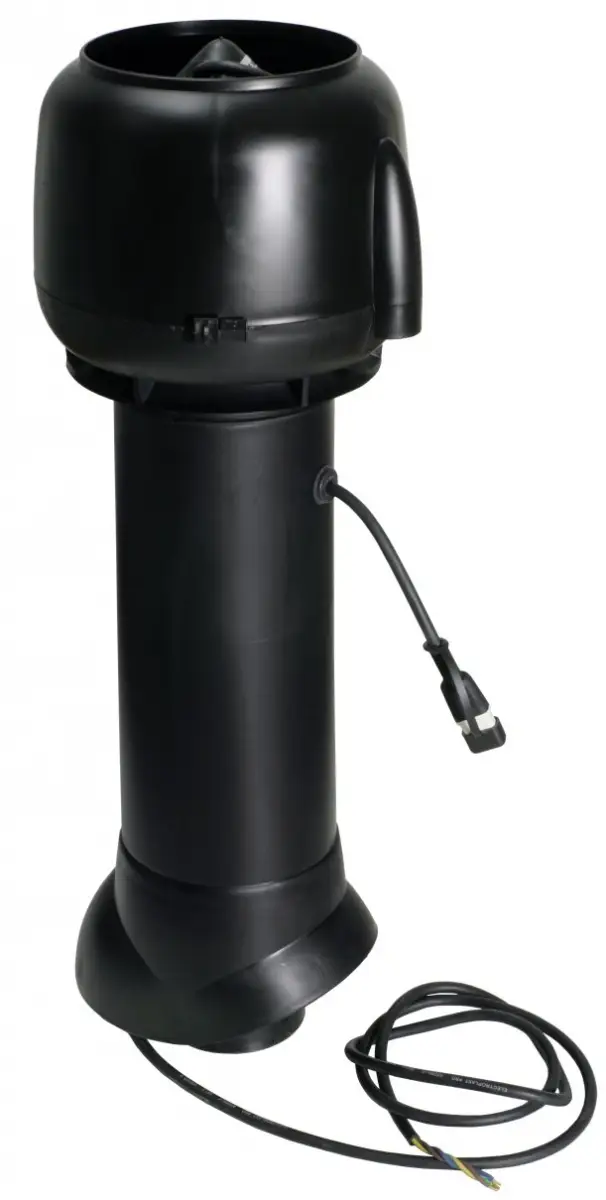

Следующий способ – принудительная приточная вентиляция. Для этого достаточно 2х притяжных вентилятора без устройства и разводки вентиляционных коробов по дому, чтобы создавать, избыточное, повышенное давление воздуха внутри дома, тем самым блокируя поступления радона из грунта и из наружного воздуха. Добавим, что устройство дорогостоящей приточно-вытяжной вентиляции не только не решает проблему вентиляции радона, а даже усугубляет ее за счет создания отрицательного давления в доме. В таком случае воздух, а вместе с ним и радон, начинается притягиваться, как магнит, внутрь дома через все щели, микротрещины, отверстия и сквозь ограждающие конструкции.
И самая простая мера по предупреждению накопления радона в частном доме – это периодическая влажная уборка помещений.
Добавим, что радон легко адсорбируется фильтрами с активированным углем или силикагелем. Питьевую воду нужно обязательно кипятить.
Комплекс мероприятий по защите дома от радиоактивного почвенного газа радона.
Способы защиты дома от радиоактивного почвенного газа радона подробно описываются в таких документах как Пособие к МГСН 2.02-97 «Проектирование противорадоновой защиты жилых и общественных зданий» или в «Методических рекомендациях по проектированию защиты от радона новых жилых, общественных и коммунальных зданий», разработаных Лабораторией охраны недр ГУП Институт «БашНИИстрой» по заданию МУП ИСК г. Уфы
Выбор технических решений при проектировании противорадоновой защиты зданий осуществляется в зависимости от класса требуемой противорадоновой защиты и конструктивных особенностей здания.
Конструкционные способы защиты дома от радона.
Основными являются защитные мероприятия, препятствующие поступлению радона из грунта в подполье (или в подвальное помещение). В отчественных строительных нормах необходимость защиты дома от радона предусмотрена в следующих документах:
— Пункт 4.18 СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» гласит: На участках, где по данным инженерно-экологических изысканий имеются выделения почвенных газов (радона, метана, торина), должны быть приняты меры по изоляции соприкасающихся с грунтом конструкций или другие меры, способствующие снижению концентрации газов в соответствии с требованиями санитарных норм.
— Согласно пункта 5.1.6 СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ 99/2010)» при выборе участков территорий под строительство зданий жилищного и общественного назначения выбираются участки с мощностью эквивалентной дозы гамма-излучения менее 0,3 мкЗв/ч и плотностью потока радона с поверхности грунта не более 80 мБк/(м 2 /с). При проектировании здания на участке с мощностью эквивалентной дозы гамма-излучения выше 0,3 мкЗв/ч, плотностью потока радона с поверхности грунта более 80 мБк/(м 2 /с) в проекте должна быть предусмотрена система защиты здания от повышенных уровней гамма-излучения и радона.
— СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» (раздел 5.9 Защита от почвенных газов): 5.9.1 При наличии на площадке строительства грунтовых газов конструкции помещений (кроме гаражей и неогражденных участков дома), соприкасающиеся с грунтом (стены подвалов, полы по грунту, покрытия подземных сооружений), должны иметь изоляционный слой для предотвращения проникновения грунтовых газов. Функции изоляционного слоя могут выполнять влагоизоляционные и гидроизоляционные слои. Там, где не имеется этих слоев, изоляционный слой может выполняться из пароизоляционного материала, например, из полиэтиленовой пленки толщиной 0,15 мм. (Внимание! По данным зарубежных исследований полиэтиленовая пленка является худшим вариантом защиты от радона среди других полимерных пленок!)
— Требования по обеспечению радиационной безопасности при строительстве в Московской области ТСН РБ-2003 МО ТСН, 23-354-2004 МО.
Способы защиты дома от радона подробно описываются в таких документах как Пособие к МГСН 2.02-97 «Проектирование противорадоновой защиты жилых и общественных зданий» или в « Методических рекомендациях по проектированию защиты от радона новых жилых, общественных и коммунальных зданий», разработаных Лабораторией охраны недр ГУП Институт «БашНИИстрой» по заданию МУП ИСК г. Уфы.
Принципиально пониженное содержание радона во внутреннем воздухе помещений может быть обеспечено за счет:
— выбора для строительства участка с низкими выделениями радона из грунтов;
— применения ограждающих конструкций, эффективно препятствующих проникновению радона из грунтов в здание;
— удаления радона из внутреннего воздуха помещений.
Средняя по площади здания плотность потока радона на поверхности грунта, мБк/(м 2 с)
Классы требуемой противорадоновой защиты здания
(характеристика противорадоновой защиты)
В случае, когда верхние слои геологического разреза сложены из плотных, обладающих низкой газопроницаемостью пород (глина), их удаление при отрывке котлована может привести к повышению радоновой нагрузки на подземную часть здания.
Эффективность мероприятий по защите от радона здания, проектируемого на данном участке, должна быть более высокой, чем для строительных участков, сложенных из грунтов, обладающих высокой газопроницаемостью пород (песок).
При проектировании дренажной системы рекомендуется предусматривать пути отвода радона из петли дренажных труб в атмосферу.
Схема расположения проемов для ввода-вывода инженерных коммуникаций в подземных ограждающих конструкциях здания.
Рассредоточенность и большое число таких проемов повышает вероятность проникновения через них радона в здание.
Необходимо обеспечить надежную герметизацию ввода-вывода всех систем коммуникаций (водопровода, канализации, электрических и телефонных кабелей и т.д.).
Чем больше заглубление здания, тем выше вероятность повышенных поступлений радона через пол и стены подвала, тем выше должна быть эффективность мероприятий по защите здания от радона.
Перечень рекомендуемых принципов защиты жилых и общественных зданий от радона в зависимости откласса требуемой противорадоновой защиты приведены в таблице №1
Средняя по площади здания плотность потока радона на поверхности грунта, мБк/(м 2 с)
Классы требуемой противорадоновой защиты здания
(характеристика противорадоновой защиты)
Принцип защиты от радона жилых и общественных зданий
Противорадоновая защита не требуется
При выборе типа противорадоновой защиты строящегося здания можно воспользоваться общими выводами и рекомендациями для данного участка строительства, установленными в зависимости от допустимого значения плотности потока радона из грунта и плотности потока радона из грунта на отметке заложения подошвы фундамента зданий с учетом конструктивной особенности зданий. Перечень общих рекомендуемых сочетаний технических решений защиты зданий от радона согласно Пособия к МГСН 2.02-97 приведены в таблице ниже:
| №№ пп | Типы технических решений и их сочетания | Элементы конструкции или оборудование |
|---|---|---|
| 1 | Естественная вентиляция подвальных помещений | вентиляционные проемы в цокольных стенах, обеспечивающие кратность воздухообмена в зимнее время не менее 0,5 м 3 /ч. В радоноопасных районах суммарная площадь продухов для вентиляции подвала должна составлять минимум 1/100 – 1/150 от площади подвала [пункт 3.1 Пособие к МГСН 2.02-97]. |
| 2 | Принудительная вентиляция подвальных помещений | система принудительной приточно-вытяжной вентиляции, обеспечивающие кратность воздухообмена в зимнее время не менее 1,0 м 3 /ч |
| 3 | Покрытие | защитный слой из бетона, защитный слой из цементно-песчаного раствора, покрытие из мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 4 | Мембрана | защитный слой из бетона, защитный слой из цементно-песчаного раствора, 1-2 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 5 | Барьер | |
| 6 | Барьер + покрытие | сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 7 | Барьер+ мембрана | сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 8 | Барьер + мембрана (покрытие) + коллектор радона + депрессия коллектора путем естественной вытяжки почвенного газа | сплошная монолитная плита из монолитного железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала (или обмазочного материала), выравнивающий слой из цементно-песчаного раствора, стяжка из тощего бетона, слой гравия + вытяжные трубы, песчаная подсыпка |
| 9 | то же + депрессия коллектора путем принудительной вытяжки почвенного газа | то же + вентиляционное оборудование |
При выборе варианта технического решения защиты дома от радона учитывается тип фундамента, назначение цокольного или подземного этажа здания и длительность пребывания людей в данном помещении, класс требуемой противорадоновой защиты, категория радоноопасности участка для строительства.
Общие рекомендации по защите дома от радона:
— В жилых зданиях следует предусматривать вентиляцию (с естественным побуждением), проектируемую согласно СНиП 2.04.05-91;
— Не допускается использование цокольного или подземного этажа здания для жилья.
Противорадоновые мероприятия в проектируемых и строящихся зданиях.
Основными противорадоновыми мероприятиями в проектируемых и строящихся зданиях являются:
1. Cоздание положительной разности давлений между конструкцией здания и наружной атмосферой;
2. Герметизация путей поступления радона в здание;
3. Депрессия почвенного основания фундамента.
4. Вентиляция помещений и подполий.
2. Герметизация путей поступления радона в здание обязательно должна сопровождать мероприятия по устройству депрессии почвенного основания фундамента. Иначе поступление радона в здание не только не уменьшится, но значительно возрастет. Решение герметизации путей поступления радона в здание осуществляется обустройством защиты входящих в дом коммуникаций:
Схема: Уплотнение швов и стыков для защиты помещений от радона.
2.1. Устройство газонепроницаемой, сплошной, монолитной железобетонной плиты (барьер), которая может служить фундаментом дома, полом или перекрытием подвала.
2.2. Устройство послойного пласта (толщиной не менее 10 см) изоляционной защиты из глины или песка путем последовательной обработки каждого слоя пропиточным составом (пропитка).
2.3. Устройство одного или нескольких слоев жидкой изоляционной защиты (покрытие) на внешней или внутренней твердой поверхности ограждающей конструкции или между ее элементами.
2.4. Устройство изоляционной защиты (мембрана) на несущих конструкциях фундаментных плит, стен и перекрытий подвалов.
(По материалам Пособия к МГСН 2.02-97)
Устройство перекрытий и полов по грунту детально рассмотрено в отдельной статье. Гидроизоляция под стеновыми материалами также способна предотвратить диффузию почвенных газов в пористые стеновые материалы (в том числе и обыкновенный тяжелый бетон).
Второй вариант – устройство тонкой армированной бетонной стяжки по гидроизоляции на всем подпольном пространстве по грунту. В этом случае по выровненной поверхности стяжки наплавляется или наклеивается рулонный полимерно-битумный материал, который защищается сверху еще одним слоем бетона. Третий упрощенный вариант создания барьера для почвенных газов – это послойная пропитка радонозащитными битумными мастиками (см. Таблицу №3) песчаной засыпки в подполе толщиной не менее 10 см.
Перечень изоляционных материалов, рекомендуемых для устройства радоноизолирующих покрытий и пропиток отражен в Таблице № 3, а материалов для радоноизолирующих мембран – в Таблице №4.
| Наименование материала | Технические Условия |
|---|---|
| ВЕНТА-У | 21-5744710-512-91 с изм. 1-3 |
| БИТУРЭЛ | 5775-001-17187585-95 |
| ГИКРОМ | 5770-004-23463180-94 |
| ГИДРОФОР | 5775-024-17187505-95 |
| ПОЛИКРОВ-М | 5775-003-11313564-96 |
| АРНИС | 5770-002-23463180-93 |
| БЭЛАМ | 5770-001-23463180-93 |
| УНИКС | 5770-003-23463180-94 |
| БЛЭМ-20 | 21-27-76-88 |
| МАГ-1 | 21-4228-06-93 |
| МАГ-2 | 21-1115-55-93 |
| Состав радоноизоляционный пленкообразующий марки РИ-Л | экспериментальный |
| Состав радонозащитный пропиточный марки РЗ-ПС | экспериментальный |
| Состав радонозащитный пропиточный марки РЗ-Л | экспериментальный |
| Наименование материала | Технические условия | Способ укладки |
|---|---|---|
| Унифлекс | 5774-001-17925162-99 | наплавление |
| Бикроэласт | 5774-541-00284718-96 | наплавление |
| Биполь | 5774-008-17925162-02 | наплавление |
| Техноэласт | 5774-003-17925162-00 | наплавление |
| КТфлекс | 5774-003-12304509-02 | наплавление |
| Изоэласт | 5774-007-05766480-96 | наплавление |
| Изопласт | 5774-005-05766480-95 | наплавление |
| КТэласт | 5774-003-12304509-02 | наплавление |
| Стеклоизол | 5774-001-00289973-00 | наплавление |
| Рубитекс | 5774-001-00289973-00 | наплавление |
| Стекломаст термопластичный | 5744-543-00284718-95 | наплавление |
| Кровлелон | 95-25048396-054-93 | приклеивание |
| Кровлелен | 21-5744710-520-92 | приклеивание |
| Элон | 21-5744710-514-92 | приклеивание |
| Бутилон | 21-5744710-504-91 | приклеивание |
| Поликров | 5775-002-11313564-96 | приклеивание |
Схема: Конструкционные способы защиты от избыточной концентрации радона в жилом помещении.
3. Депрессия почвенного основания фундамента. Депрессия (то есть создание зоны пониженного давления) грунта под зданием обеспечивается за счет устройства гравийной подушки под возводимым фундаментом здания с применением перфорированных пластиковых или пористых керамических труб, уложенных в эту подушку и почву по периметру здания. Трубы могут использоваться для вентиляции почвы и для дренирования почвенных вод. Капитальные стены, уходящие в землю ниже пола подвального помещения, и разбивающие все пространство под зданием на несколько изолированных участков, могут явиться проблемой для обеспечения высокой проницаемости воздуха под всей площадью здания. Депрессия почвенного основания фундамента может быть достигнута даже при одной точке откачки почвенного воздуха, при условии достаточно хорошего сообщения между различными участками почвы под зданием (даже в случае капитальных внутренних стен). В этом случае для обеспечения депрессии основания фундамента одной точкой откачки почвенного воздуха, в стенах следует сделать ряд отверстий, находящихся на уровне гравийной подушки под зданием. Для монолитного фундамента это может быть осуществлено путем закладки поперек стены отрезков керамической трубы. Для стен фундамента, возводимых из пустотелых бетонных или шлаковых блоков, возможна установка нескольких блоков в стене таким образом, чтобы отверстия в них шли горизонтально и соединяли между собой различные участки гравийной подушки под зданием.
4. Вентилирование помещений достигается замещением внутреннего воздуха с высоким содержанием радона наружным воздухом. Вентиляция является вспомогательным средством, дополняющим другие решения по защите здания от воздействия радона. Увеличение интенсивности вентиляции (кратности воздухообмена) не всегда экономически оправданно, т.к. ведет к увеличению затрат на электроэнергию и на отопление здания. Неправильно организованная вентиляция может увеличить уровень радона в здании или в ряде его помещений.
4.1. Естественная вентиляция. Открываемые вентиляционные отверстия и окна необходимо располагать в нижней части здания по возможности на всех сторонах здания или на его противоположных сторонах. Открытие вентиляционных окон только в верхней части здания увеличивает эксфильтрацию теплого воздуха из здания, но не изменяет инфильтрацию холодного наружного воздуха внутрь здания. При этом может произойти инфильтрация не наружного, а почвенного воздуха, обладающего высокой объемной активностью радона. Открытие вентиляционных окон на одной стороне здания создает ветровыми потоками зону разрежения, образует разность давлений, увеличивающую инфильтрацию почвенного воздуха.
Расположение нейтральной плоскости здания (в нейтральной плоскости помещения избыточное давление равно нулю, и она делит помещение на нижнюю часть, где происходит приток воздуха, и верхнюю, через которую происходит вытяжка воздуха) зависит от его конструкции, разности между наружной температурой и температурой воздуха в здании и режимов работы систем вентиляции, отопления и кондиционирования воздуха. Для зданий, имеющих подпольное пространство, или зданий с плитой перекрытия, лежащей непосредственно на грунте, уровень нейтральной плоскости ориентировочно располагается между серединой и потолком первого этажа. В зданиях с подвальным помещением нейтральная плоскость проходит примерно на уровне одного метра от пола этажа, расположенного непосредственно над подвалом, поэтому в этом случае для вентиляции лучше использовать окна, имеющиеся в подвальном помещении.
В радоноопасных районах суммарная площадь продухов для вентиляции подвала должна составлять минимум 1/100 – 1/150 от площади подвала [пункт 3.1 Пособие к МГСН 2.02-97].
4.3. Вентиляция зданий с подпольным пространством. Подпольное пространство играет роль буфера с низкой объемной активностью радона, разность давлений между ним и почвенным воздухом отсутствует. Для изолированного от жилой зоны подпольного пространства необходимо создать или открыть уже существующие в нем вентиляционные отверстия на нескольких сторонах здания. Для эффективного снижения потока радона в здание такая естественная вентиляция подпольного пространства должна осуществляться круглогодично. (Поэтому не стоит закрывать продухи в фундаменте на зиму.) При этом необходимо предусмотреть теплоизоляцию проходящих там труб водо- и теплоснабжения, а также пола жилой зоны, расположенной непосредственно над подпольным пространством (если в том будет необходимость). При организации принудительной вентиляции подпольного пространства рекомендуется делать ее приточной. Если подпольное пространство сообщается с жилыми помещениями, то рекомендуется его изоляция путем установки герметизированного люка, двери и т.д. в зависимости от конструктивных особенностей здания.
Выбор производительности вентиляционной системы. Исходным действием при проектировании системы вентиляции является определение ее производительности. Необходимый поток воздуха, который должна обеспечивать система вентиляции, обусловлен требуемой кратностью снижения объемной активности радона, объемом и исходной естественной кратностью воздухообмена вентилируемых помещений.
| №№ пп | Типы технических решений и их сочетания | Элементы конструкции или оборудование |
|---|---|---|
| 1 | Естественная вентиляция подвальных помещений | вентиляционные проемы в цокольных стенах, обеспечивающие кратность воздухообмена в зимнее время не менее 0,5 м 3 /ч |
| 2 | Принудительная вентиляция подвальных помещений | система принудительной приточно-вытяжной вентиляции, обеспечивающие кратность воздухообмена в зимнее время не менее 1,0 м 3 /ч |
| 3 | Покрытие | защитный слой из бетона, защитный слой из цементно-песчаного раствора, покрытие из мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 4 | Мембрана | защитный слой из бетона, защитный слой из цементно-песчаного раствора, 1-2 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 5 | Барьер | |
| 6 | Барьер + покрытие | сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 7 | Барьер+ мембрана | сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка |
| 8 | Барьер + мембрана (покрытие) + коллектор радона + депрессия коллектора путем естественной вытяжки почвенного газа | сплошная монолитная плита из монолитного железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала (или обмазочного материала), выравнивающий слой из цементно-песчаного раствора, стяжка из тощего бетона, слой гравия + вытяжные трубы, песчаная подсыпка |
| 9 | то же + депрессия коллектора путем принудительной вытяжки почвенного газа | то же + вентиляционное оборудование |
В жилых зданиях следует предусматривать отопление и вентиляцию (с естественным побуждением), проектируемые согласно СНиП 2.04.05-91*. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с обязательным приложением 7 МГСН 3.01-96 (Таблица №5 пп. 1-2). Допускается устройство систем приточно-вытяжной механической вентиляции или кондиционирования воздуха. При этом, как правило, следует предусматривать утилизацию тепла (холода) вытяжного воздуха.
Для помещений с нормируемой вытяжкой компенсацию удаляемого воздуха следует предусматривать как за счет поступления наружного, так и за счет перетекания воздуха из других помещений данной квартиры.
Вытяжную вентиляцию помещений квартир (спален, общей комнаты, кабинета, библиотеки), а также жилых комнат общежитий допускается предусматривать через вытяжные каналы кухонь, уборных, ванных или душевых, совмещенных санузлов.
При установке поквартирных генераторов теплоты газоход от водонагревателя следует проектировать как дополнительный вытяжной канал.
В системах с естественным побуждением местные вентиляционные каналы одной квартиры (одноквартирного дома) допускается объединять в сборный вентиляционный канал с подсоединением их к сборному каналу на одном уровне выше обслуживаемых помещений не менее чем на 2 м. Не допускается объединение вентиляционных каналов из помещений поквартирных генераторов теплоты и гаражей с вентиляционными каналами из кухонь, уборных, ванных или душевых, совмещенных санузлов, кладовых для продуктов, из сауны и из тренажерного зала.
Под жилыми зданиями в цокольном и подземных этажах не допускается размещать: помещения для хранения, переработки и использования в различных установках и устройствах легковоспламеняющихся и горючих жидкостей и газов, взрывчатых веществ (кроме помещений генераторов теплоты в цокольных этажах одноквартирных и блокированных домов с учетом НПБ 106-95), горючих материалов; помещения для пребывания детей.
К необходимым мерам защиты дома от радона также следует отнести:
Простейшим способом удаления радона из воды в колодце является нагрев, аэрация воды в колодце или в промежуточной накопительной емкости при обеспечении вентиляции колодца или комбинированная аэрация с ультразвуковой обработкой. Ультразвуковая обработка жидкостей позволяет почти полностью избавиться от растворенных в них газов. Аэрация удаляет от 70% до 80% растворенного в воде радона. Для воды из глубоких скважин может быть использована промежуточная подземная или поверхностная накопительная емкость для аэрации или аэрации с ультразвуковой дегазацией воды. Для снижения поступления радона в помещения из воды рекомендуется снизить давление подаваемой в дом воды, планировочно отделить помещения с водой от жилой части здания и обеспечить хорошую вытяжную вентиляцию во “влажных” помещениях. Удаления изотопов полония из воды можно достичь при использовании ионообменных фильтров.
