подсветка в дверь камри
Раздельная подсветка дверей
Доброго дня, вечера, всем кто заглянул.
Наступили февральские, тёплые дни, и я наконец-то доделал, подсветку дверей.
Вкратце суть:
подсветка передней левой двери загорается только если открыта передняя левая дверь,
подсветка передней правой двери загорается только если открыта передняя правая дверь
если открывается любая из дверей, то всё как и раньше, лампочка на табло, + салонный фонарь если его переключили на DOOR, ну и единый вход для сигналки.
О чём статья:
в каких местах можно установить развязывающие диоды, и где спрятаны заводские соединения проводов.
Начну с левой передней двери.
ранее говорил что + протягивал от часов (линия DOME+)
— брал с линии концевиков красно/белый провод.
для развязки нужно отделить концевик задней левой двери от концевика передней левой двери

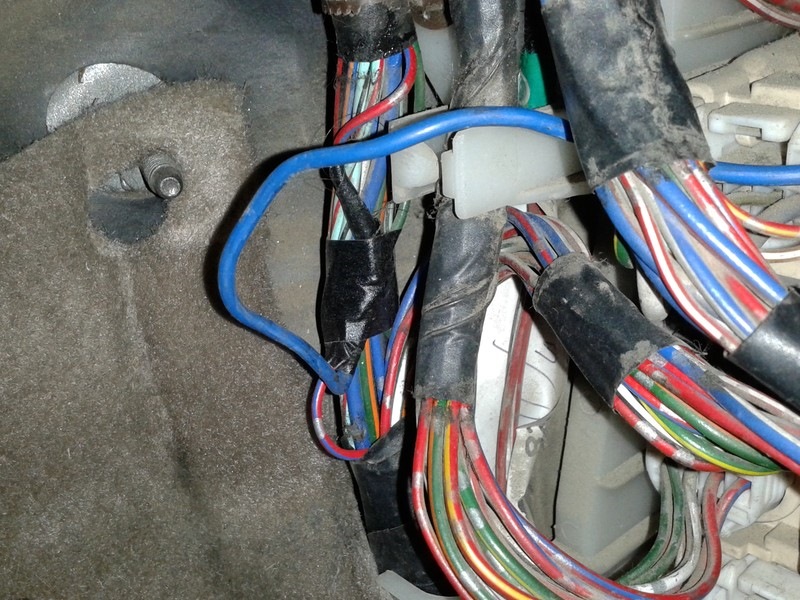

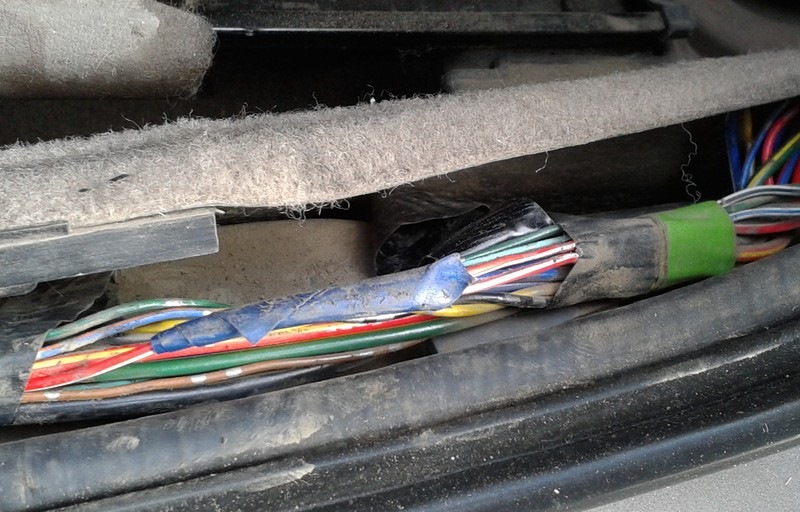

итак первый потайной жук
разделяем провода и удлиняем второй провод то точки установки диодной развязки, примерно 50см).
Переходим к водительской двери.

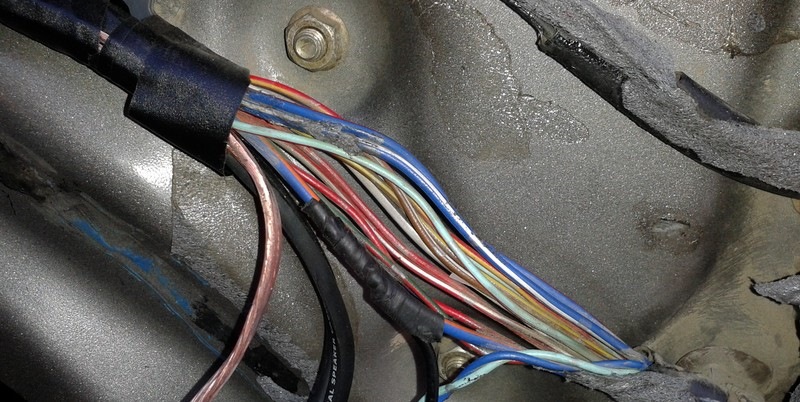

с — концевика тут всё просто, он есть в двери. красно синий провод

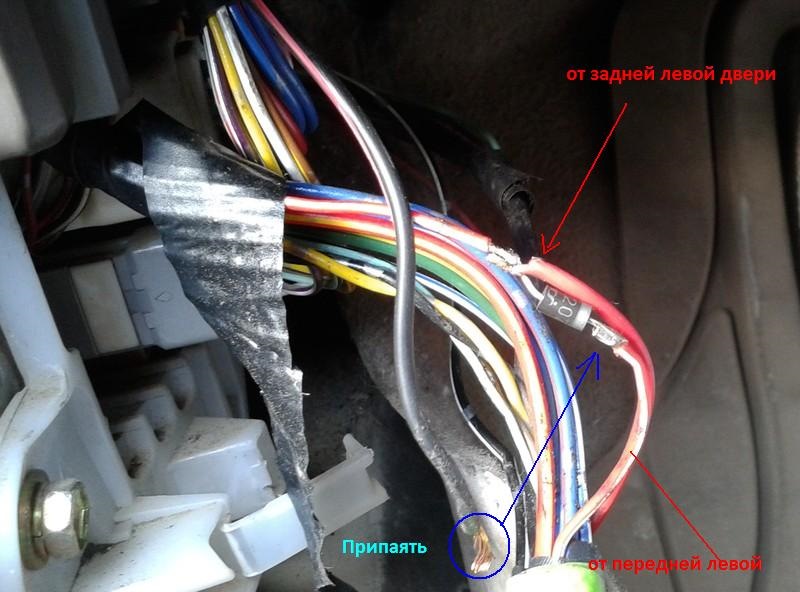

ну и финальный штрих, установка развязывающего диода, пришлось залезть в ноги ))

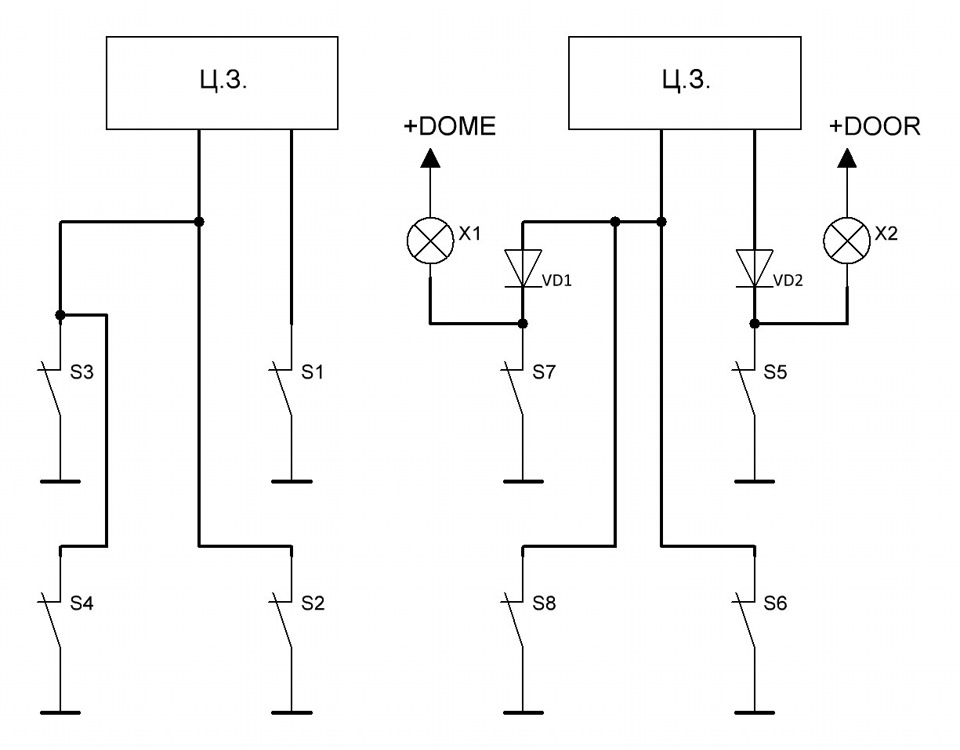

В завершение схема, как было и как стало, лампочки обозначил условно.

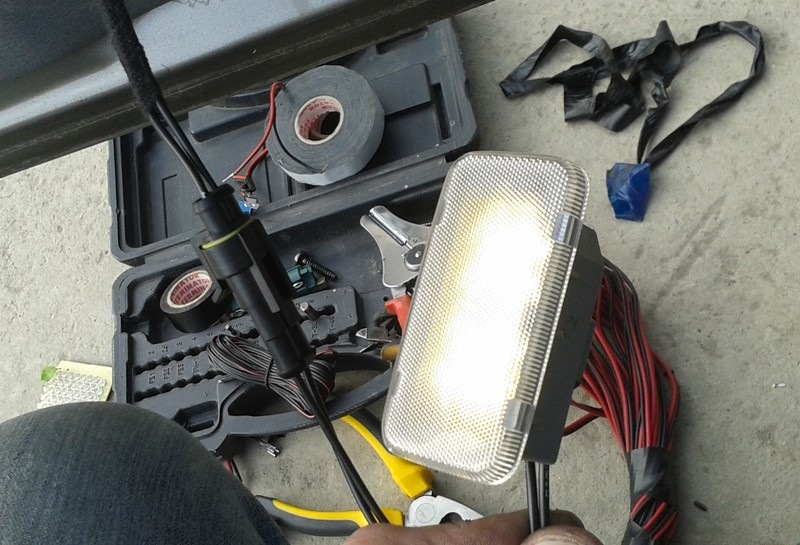

Вместо них стоят светодиодные модули со стабилизацией.
Всем спасибо за внимание.
Чем паял? ERSA Profi Set 130
припой Sn96% Ag3.5% Cu 0.5%
Диоды типа HER103
Изолента IZN1920 IZR1910
Подсветка открытых дверей Тойота Камри XV30 (ACV30L)
Рассматривая вопрос по подсветке открытых дверей в Камри XV30 я, как обычно, пытался найти уже реализованный кем нибудь готовый вариант…
И, как всегда, оного не обнаружил…
Нет, конечно варианты с приклеенной светодиодной лентой встречается повсеместно… но мне что то он не очень по душе — со временем липкая лента отваливается…
Конструктивно в Камри ACV30 карманы для вещей в дверях сделаны так, что нижняя их часть (дно) примыкает прямо к краю карты двери и врезать туда что либо не получится.
Ну врезать то можно, но тогда это будет торчать в самом кармане, что есть не комильфо…

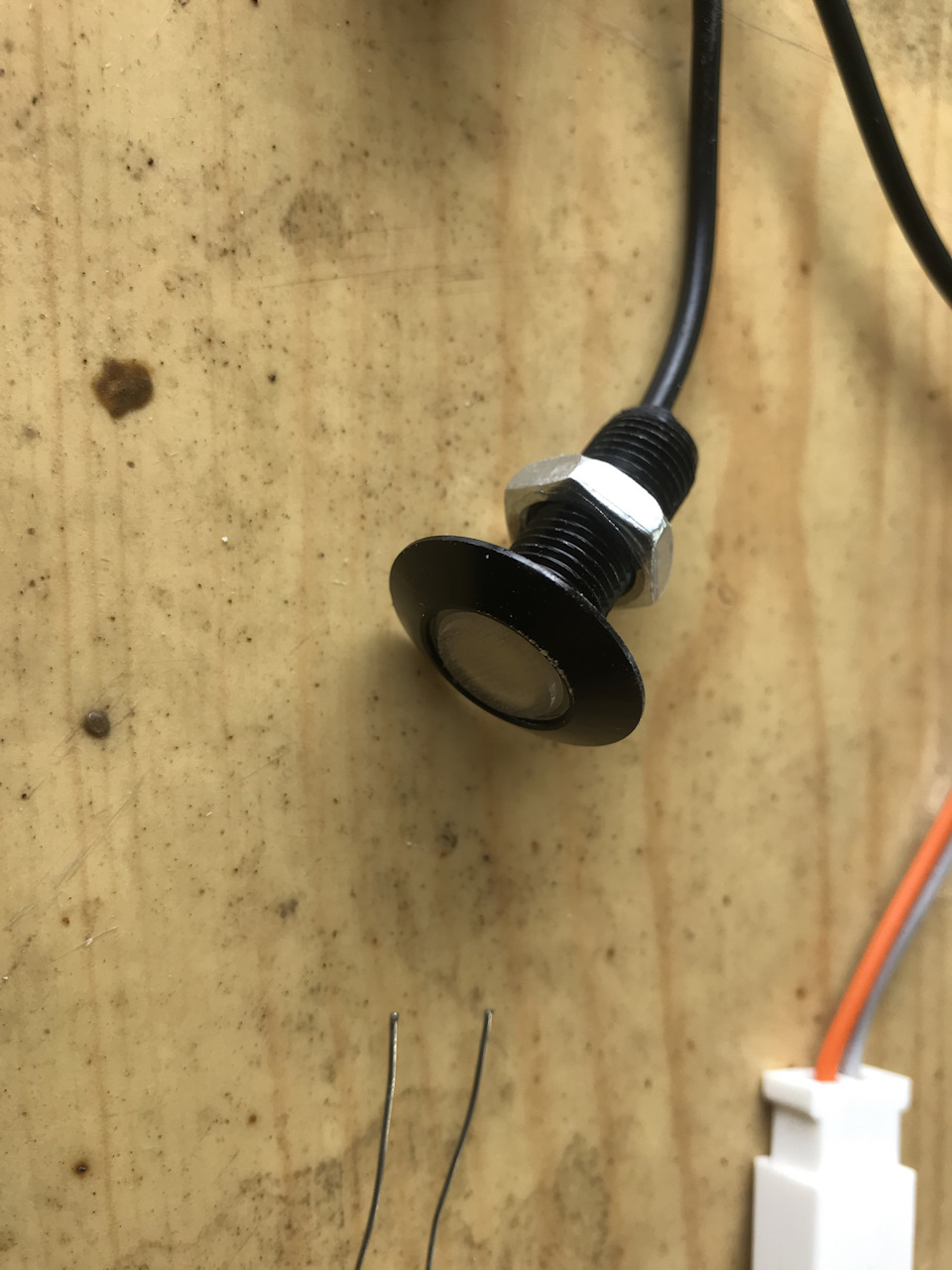

Подумав, я решил попробовать использовать светодиоды типа «орлиный глаз», пои и заказал на Али… белого свечения.

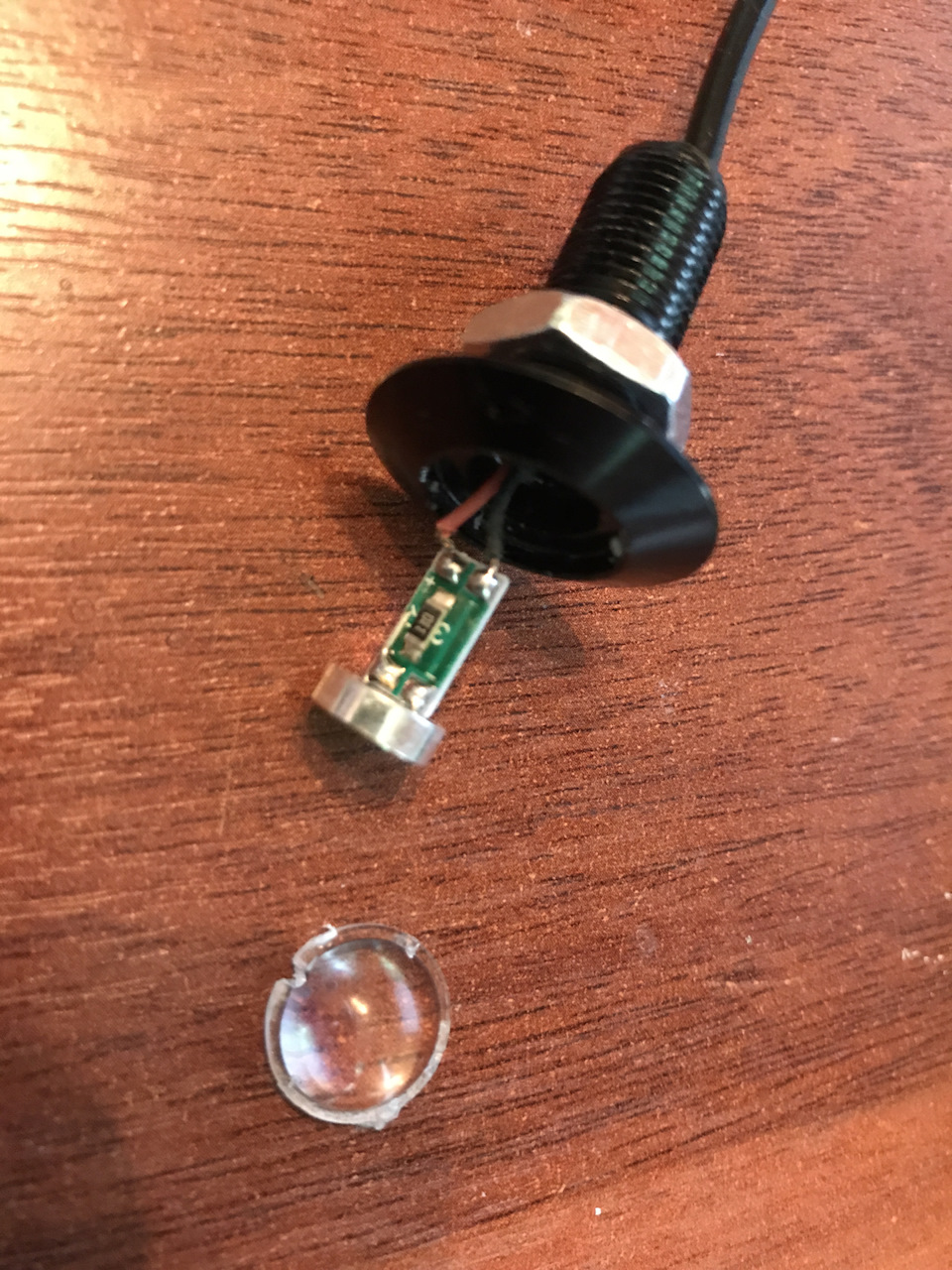

Получив посылку я разобрал один светодиод:
— нагрел феном линзу и острым ножом снял ее с посадочного места
— вытащил светодиод с платкой, на которой припаян резистор номиналом 33 Ома.
При таком сопротивлении и напряжении питания 13 вольт светодиод греется выще 62 градусов.

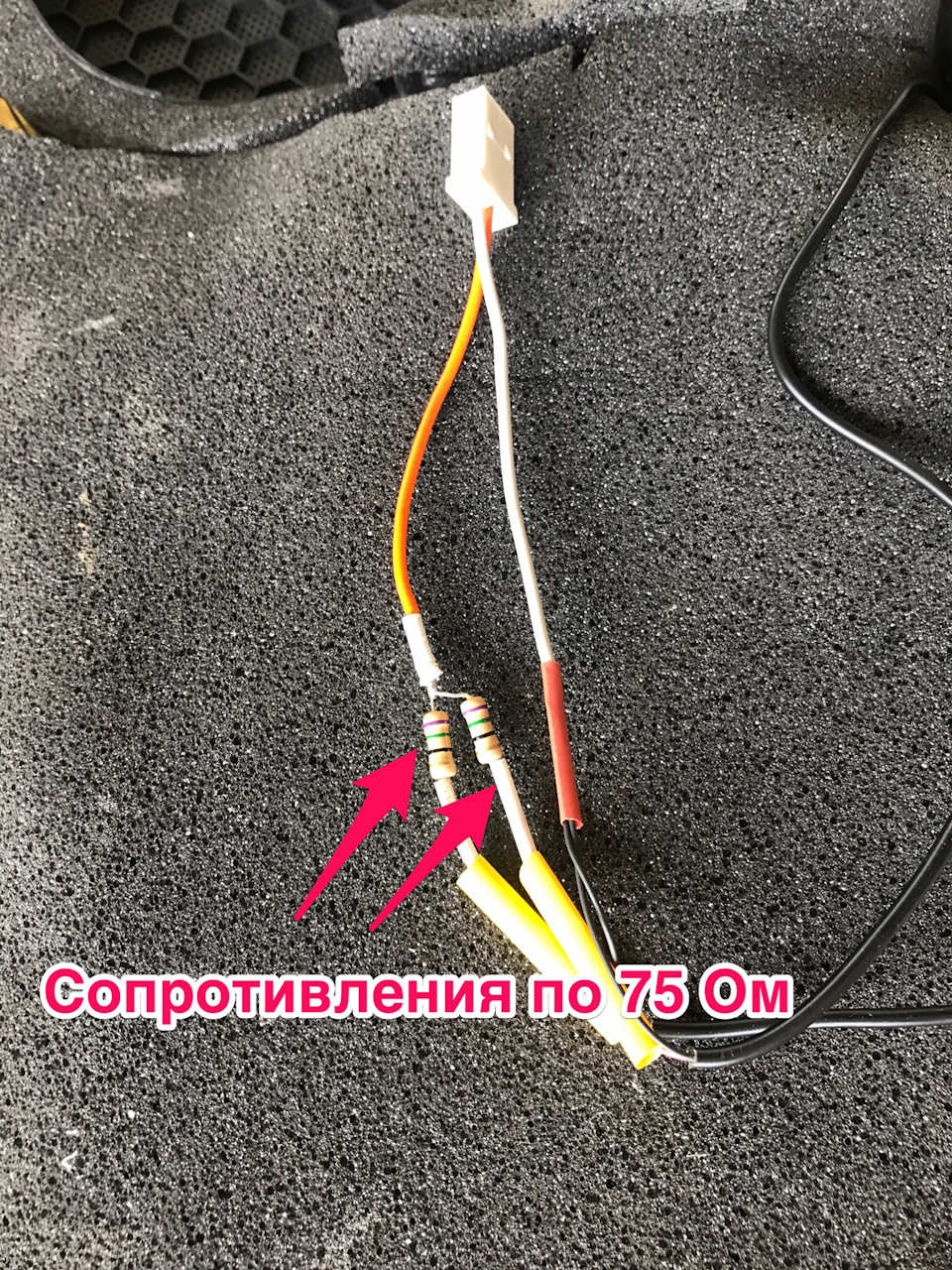

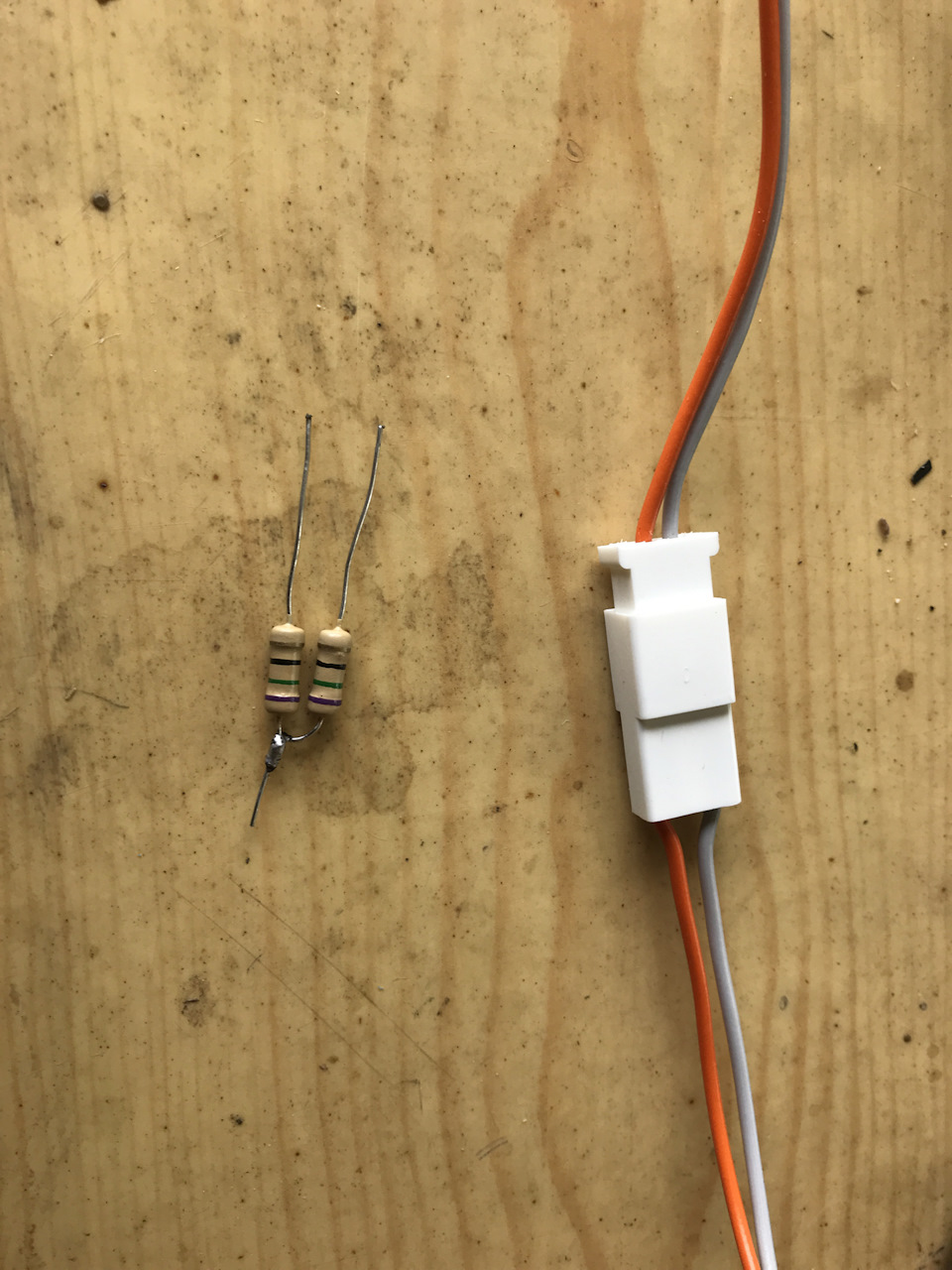

Я подобрал дополнительное сопротивление в 75 ом.
Замерил прямое падение напряжения на светодиоде и получил 8 вольт.
Собрал все обратно и стачил линзу надфилем… хотя можно этого и не делать — закрытию двери особо не мешает.
На задние двери поставил по одному светодиоду с краю от кармана для вещей.
Получилось что установленный светодиод находится под небольшим углом, но это не критично.

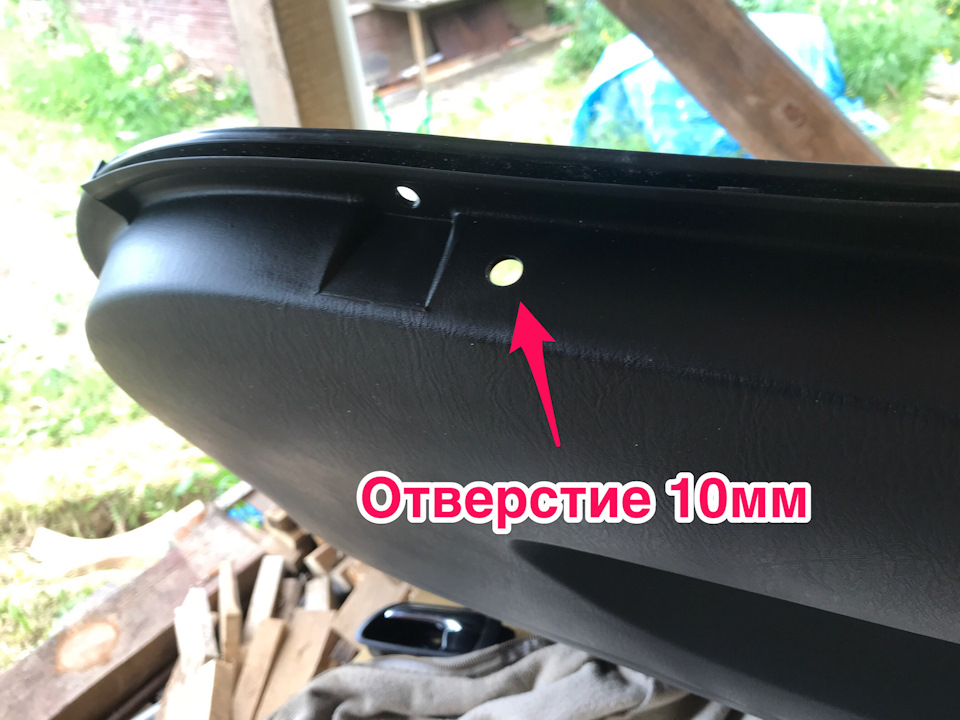

Под светодиод сверлил отверстие 10мм.
На передние двери удалось поставить по два светодиода — конструктивно там есть место для расположения их под прямым углом к земле, в отличии от задних дверей.

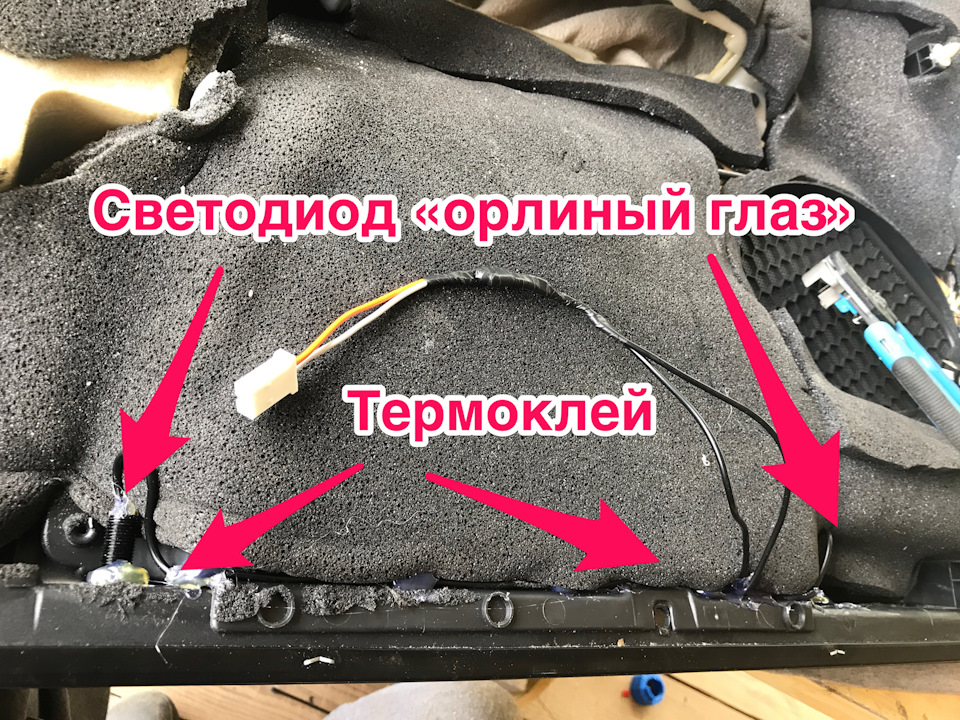

Провода закрепил изнутри термоклеем как и место крепление гайкой — чтобы не открутилось со временем.
На провода посадил разъем — один контакт от концевика, на второй — постоянное 12 вольт от плафона. Его брал с левой стойки (красный провод).
Результатом вполне доволен — светит ярко, светодиоды не греются.
