Подсветка наружных, внутренних ручек
Всем доброго дня, в этой записи речь пойдёт о подсветке наружных и внутренних ручек дверей. Вся инфа собранна в интернете и не мной придуманно)
Начнём с того, что нам нужно:
4 светодиода на 7 мм холодного цвета,
4 светодиода на 3 мм оранжевого цвета
4 заготовки во внутренние ручки(кому надо, могу скинуть человека, у которого покупал)
8 резисторов на 650 Ом
8 фишек Папа-Мама
0,5 метра Термоусадка самой маленькой
6 метров двужильного провода
Клипсы обшивок дверей
Сверло на 7
Паяльник с припоями
Бор машинка
Клей-космофен в моем случае
Клеевой пистолет
Изолента

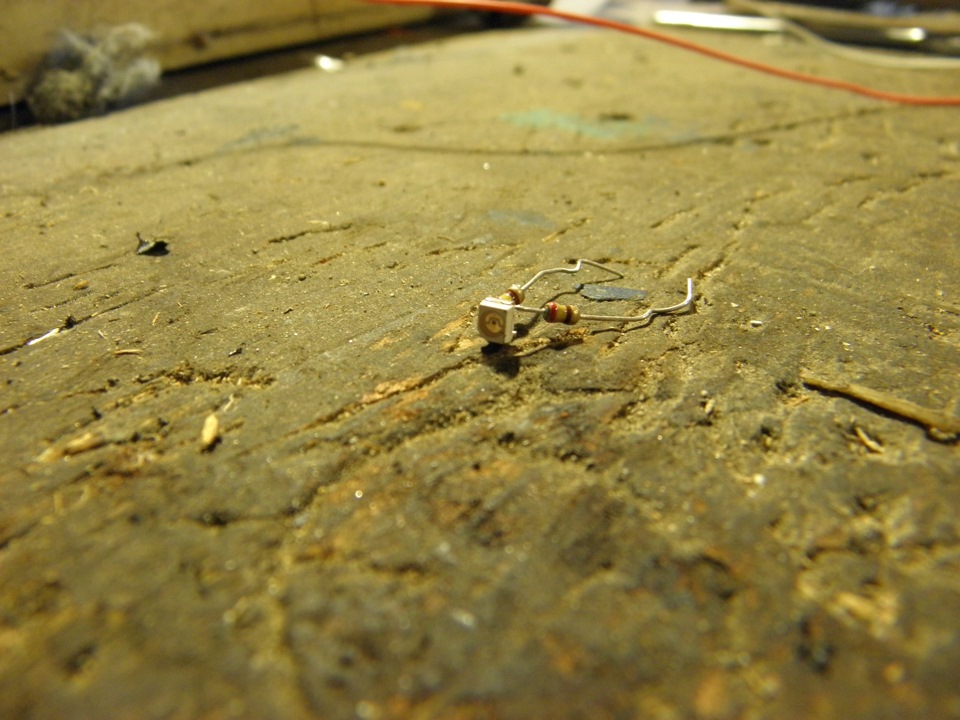

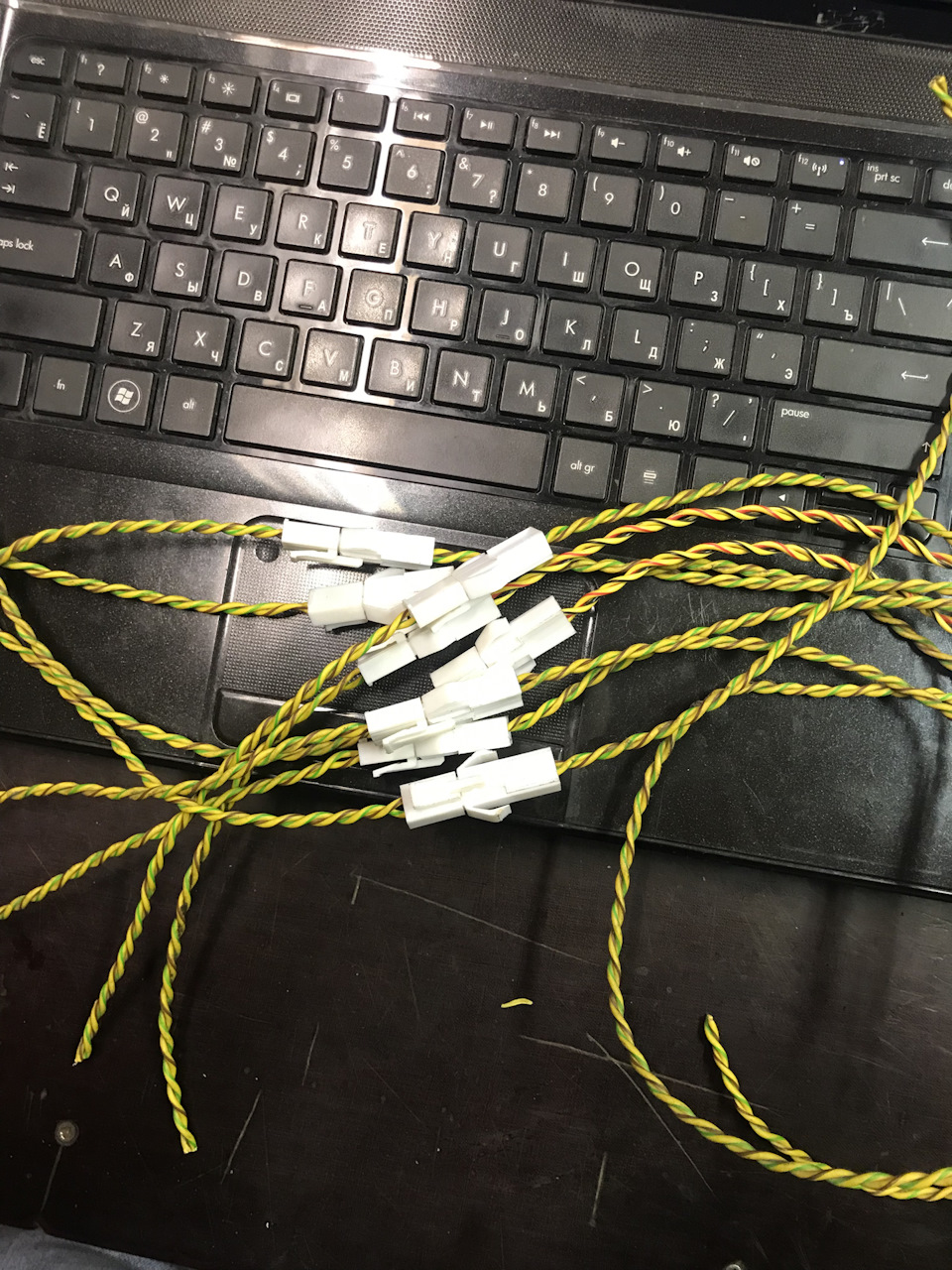

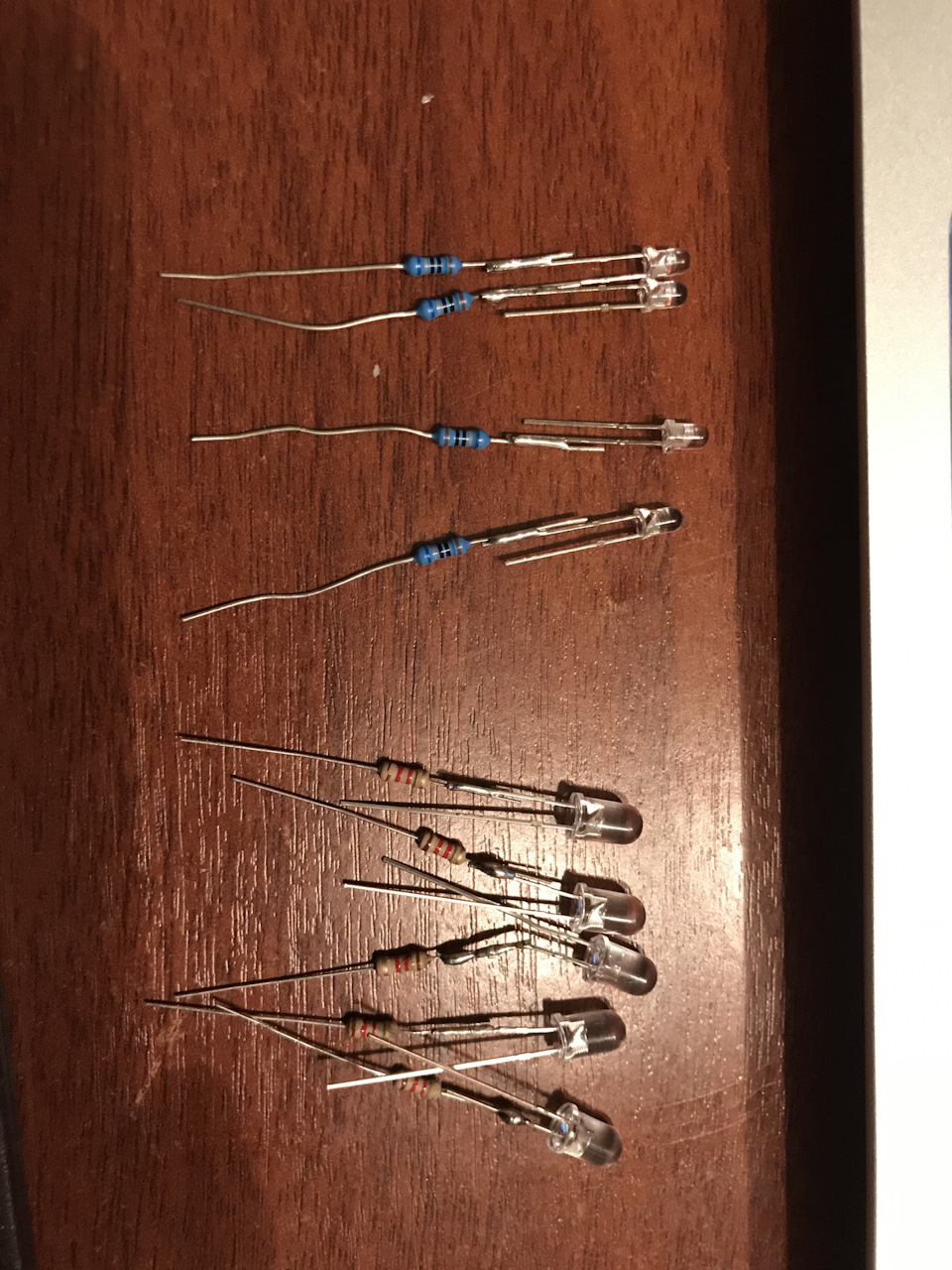

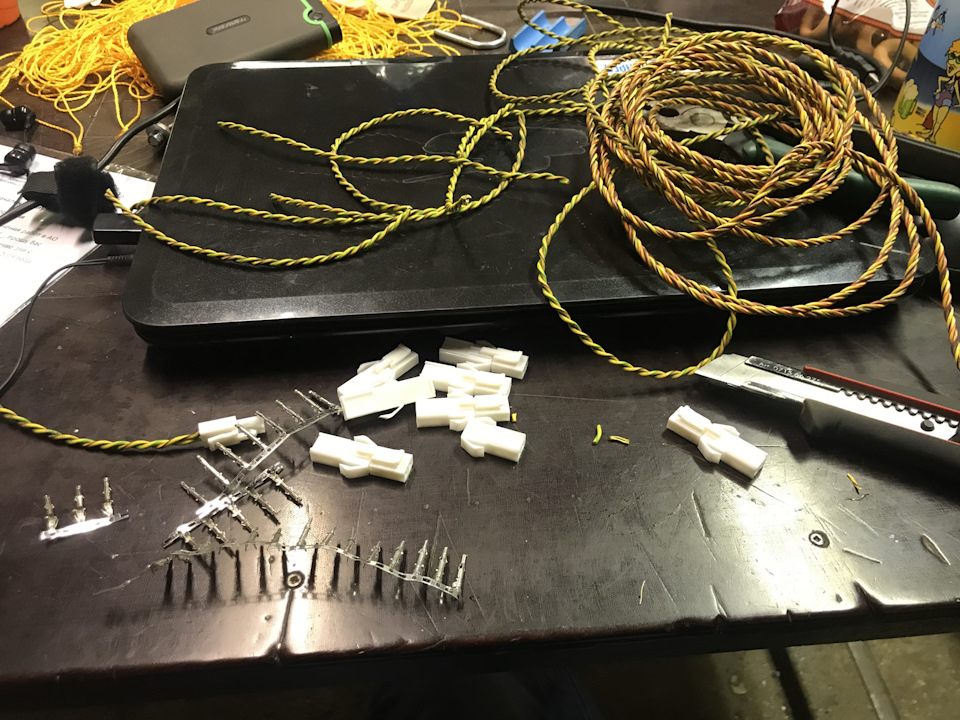

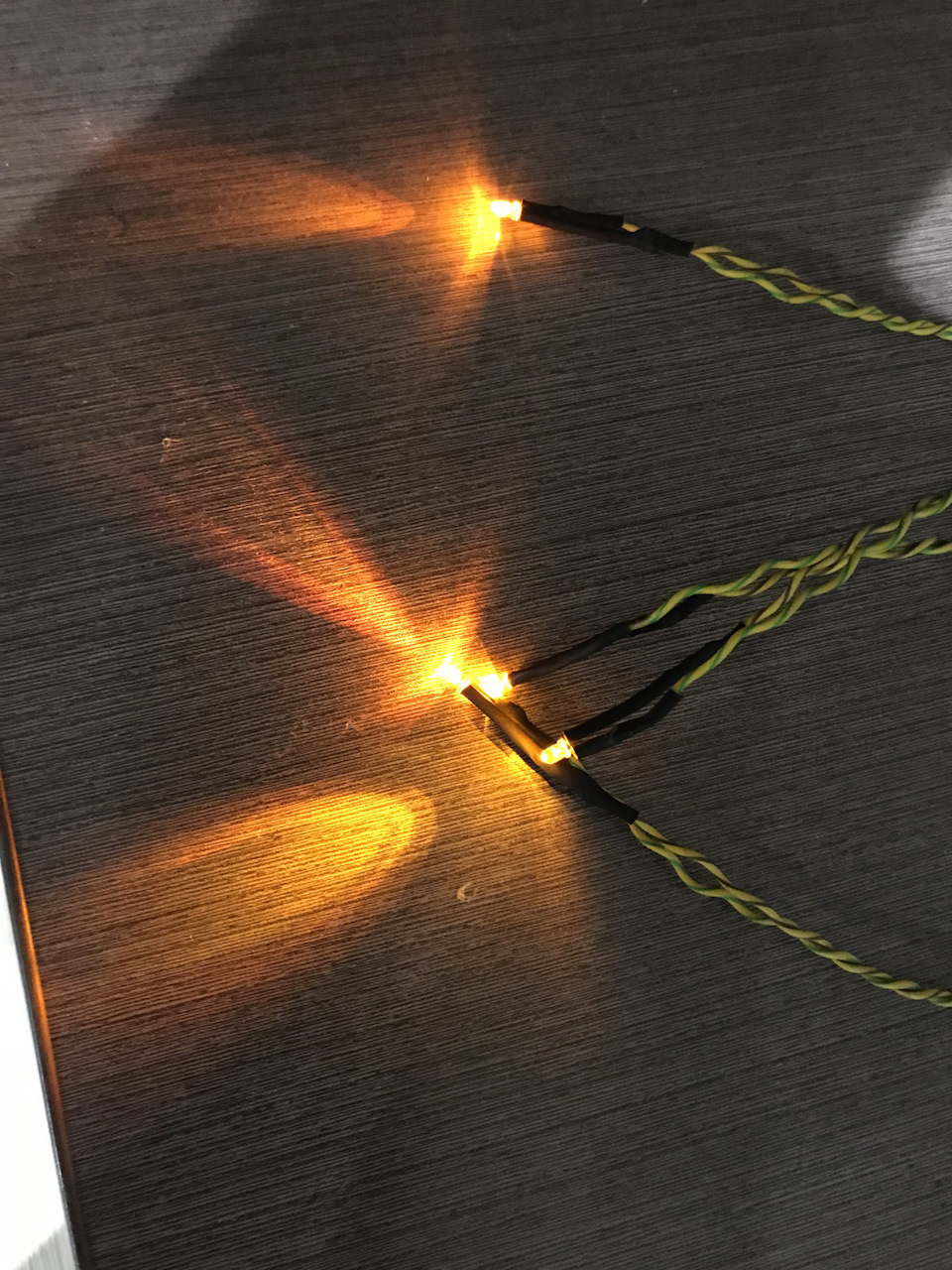

Для начала я сделал заготовки, припаял резисторы к анодам светодиодов, далее приплыло провода с фишками Папа-Мама и заизолировал все это дело в термоусадку и проверил.
Провода сделал примерно по 30 см для внутренних ручек и по метру для наружных.
Оговорюсь сразу(я это узнал потом), что сейчас можно купить диоды на 12 вольт, а не на 3 как я, из-за чего пришлось паять резисторы, без которыхможнл было обойтись! Вам советую покупать светодиоды именно на 12 вольт!
Далее переходим в машину, нам нужно снять внутренние и наружные ручки, для этого придётся снимать дверные карты.
Без этого, лично у меня, не получилось снять ни те, ни другие ручки. Некоторые снимают нагрудник ручки через отверстие с торца двери, у меня это не получилось от слова совсем. На рамках, которые держат натужное ручки есть зажимы, без нажатия на которые не открыть рамку даже отверткой, не то что проволокой, даже и жёсткой. За одно почистил дверные карты.

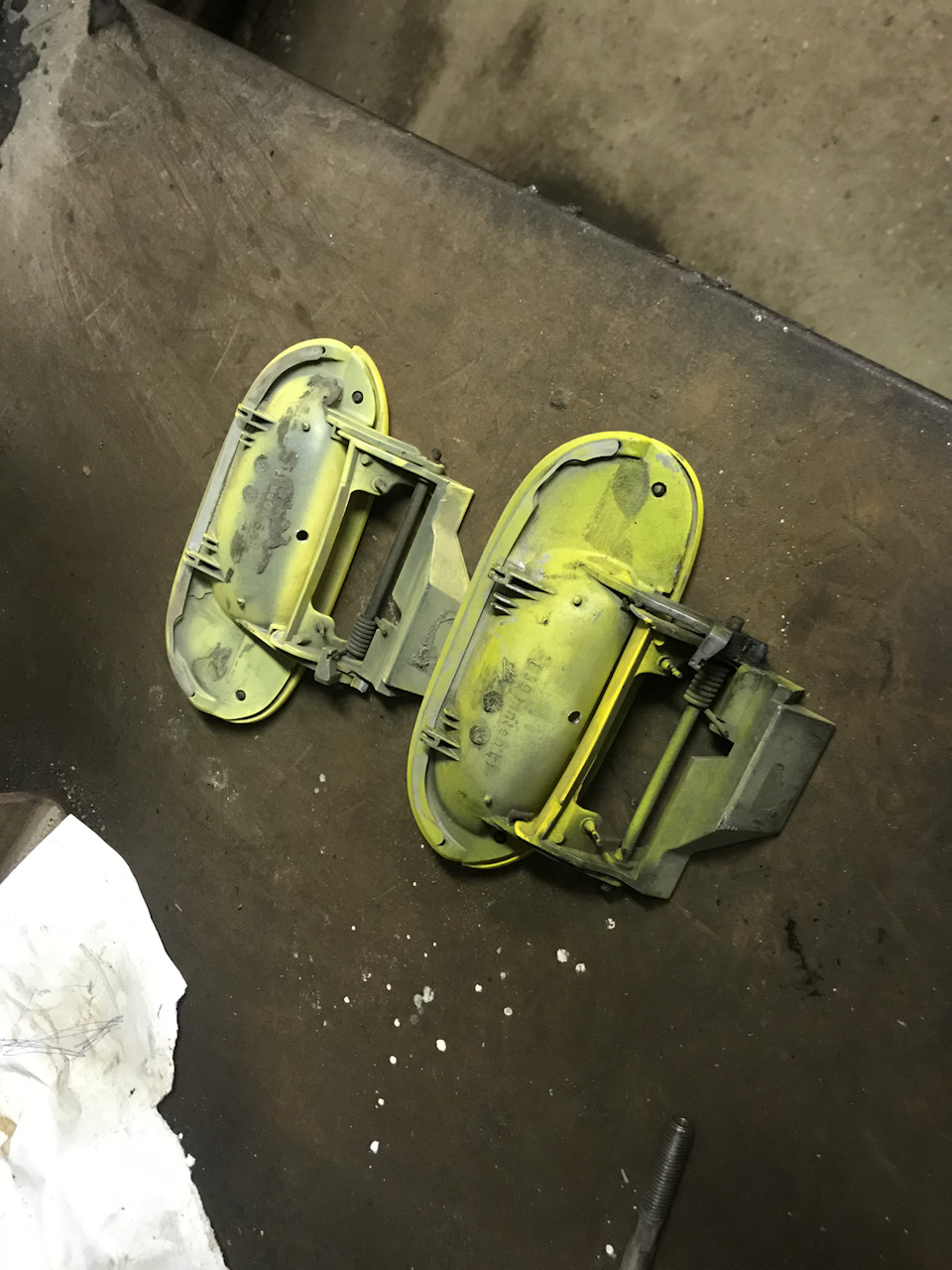

После того, как сняли ручки идём домой, где будем все устанавливать и вклеивать

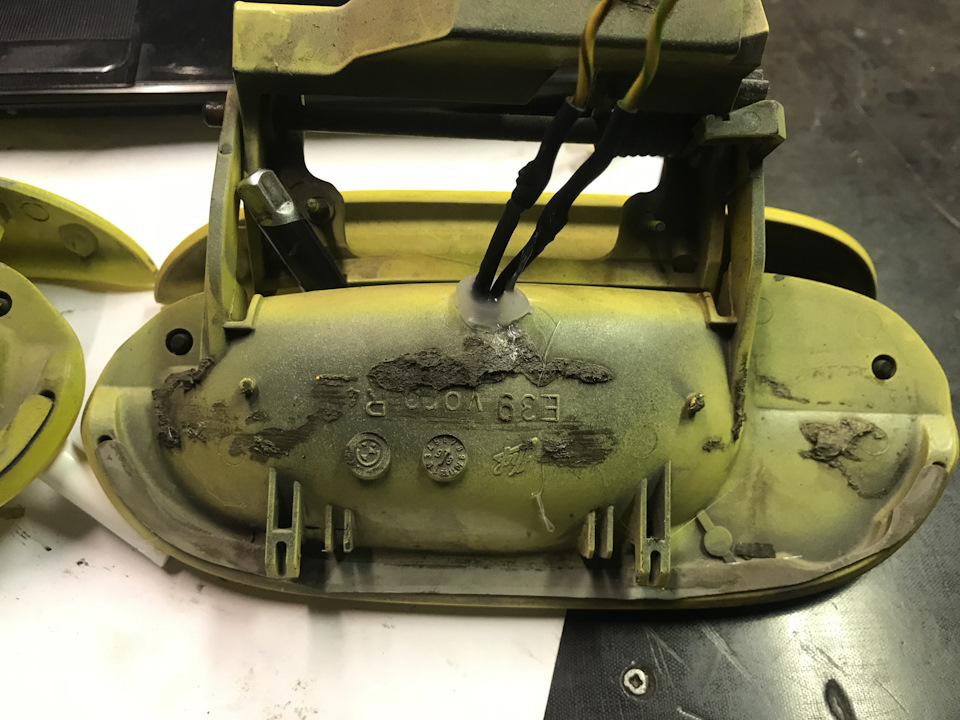

Далее в наружней ручке сверлим сверлом на 7 отверстия

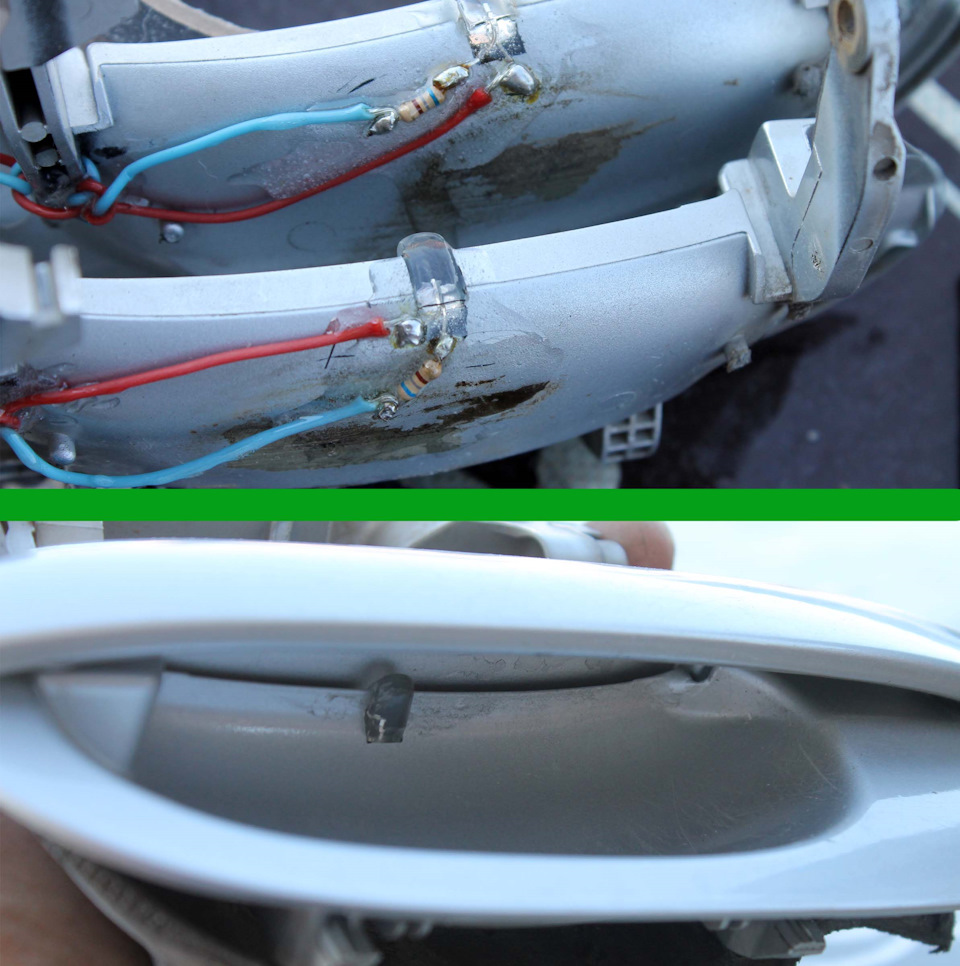

Вклеиваем светодиод, сверху заливаем все клеевым пистолетом, диод в ручек держится очень уверенно.
С задними дверями проблем не возникнет, проложить и закрепить провод есть куда, а вот с передними будет сложнее. На против наружней ручки опускается стекло. Я решил открутить замки и проложить провода там, дабы их не оборвало при очередном опускании стёкол.
Подключаем провода на фонари подсветки, которые расположены снизу дверей, обязательно плюс на анод светодиода, минус на катод, чтобы диоды дольше прослужили. Далее изолируем провода, все надежно закрепляем, чтобы в дверях не поселился барабашка.
С внутренними ручками придётся повозится подольше, пластик на них хороший и тяжело обрабатывать. Тут нужно терпение и аккуратность. Вклеиваем заготовку, чтобы получить заводское исполнение ручек

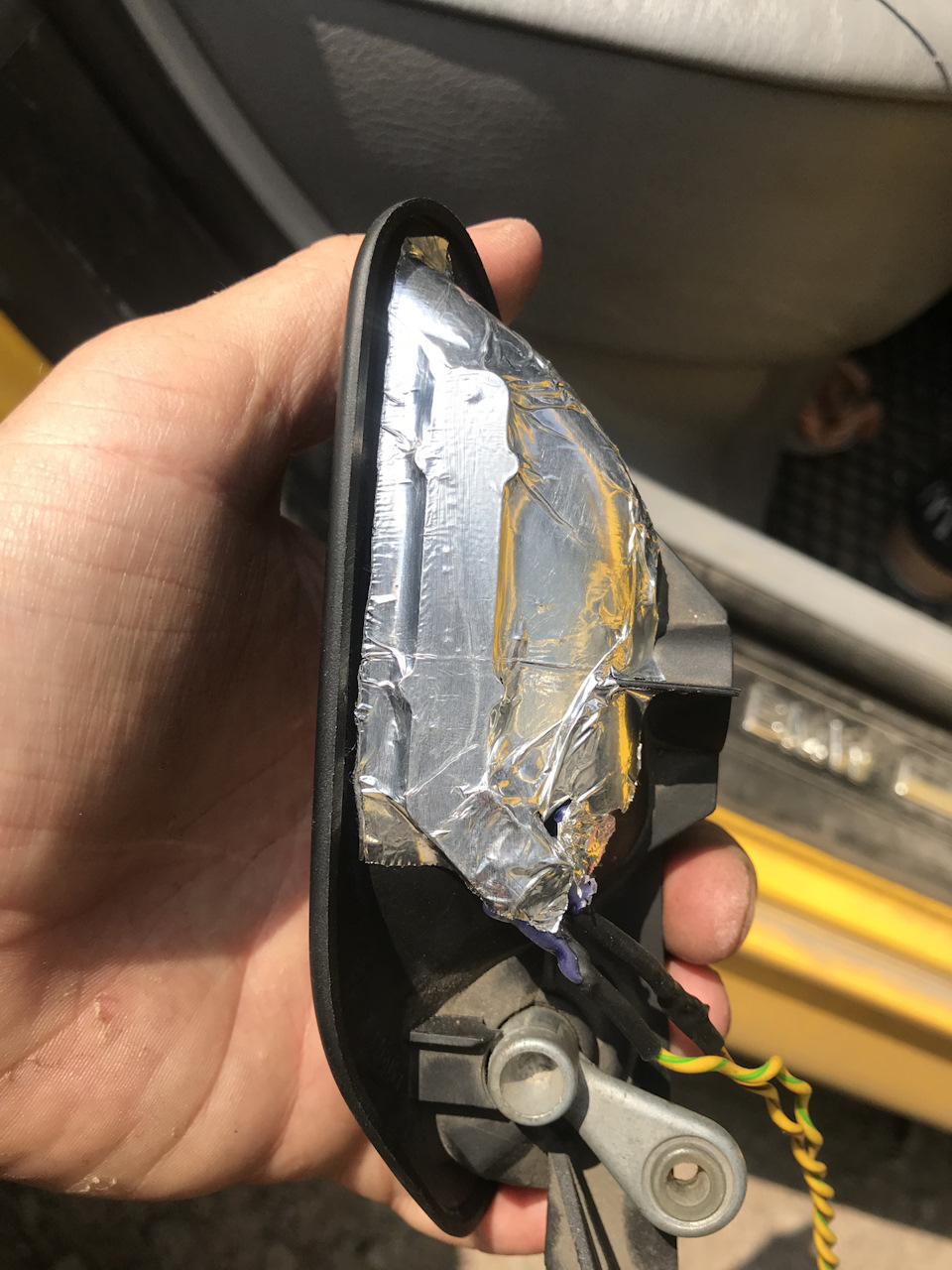

Для того, чтобы весь свет падал внутрь ручки, я заклеил ручку сверху фальгированным скотчем
Далее ручку ставим на место. Провода подсоединяем к подсветке кнопок стеклоподъемников: серый с красной полосой — плюс, коричневый — минус, соответственно. Изолируем все и собираем, опять же не забывая все закреплять и приматывать, если хотим тишину в дверях
Ну и собственно, радуемся результату:
Подсветили ручки дверей.
Е39-бизнес седан. Е38- премиум. А что делать если хотим в премиум, но не хотим разрастаться в размерах. Дооснащаться ништяками от старшей модели. благо конструктивно они идентичны.
После кресел от е38, подсветки воздуховода, настала очередь внутренних и наружных ручек дверей.
Альпина- машина особенная и посему все доработки стараюсь делать обратимыми. И на сей раз от правила не отступил.

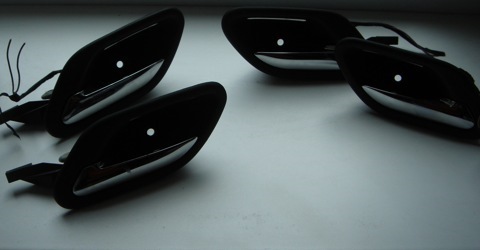

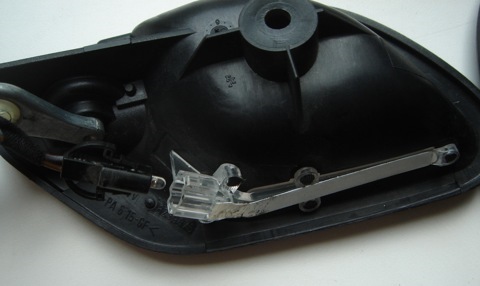

Внутренние ручки дверей приобрёл оригинал от Е38. Они имеют световод и диод. Также, в отличии от ручек Е39, сама ручка металлическая, а не пластиковая.
С наружними ручками не всё так просто. От Е38 встают, но криво. Они меньше по высоте и имеют немного другой профиль. Получается зазор внизу в 4 мм. Выглядит ужасно. В итоге народ сверлит дырку в ручке от Е39 и приклеивает световод.
Я же решил поступить по другому, а именно, воспользоваться светодиодной лентой на клейкой основе. Выбрал белый тёплый свет ленты. Также, чтобы иметь возможность легко снимать наружние ручки дверей, без снятия карт, установил оригинальные разъёмы.

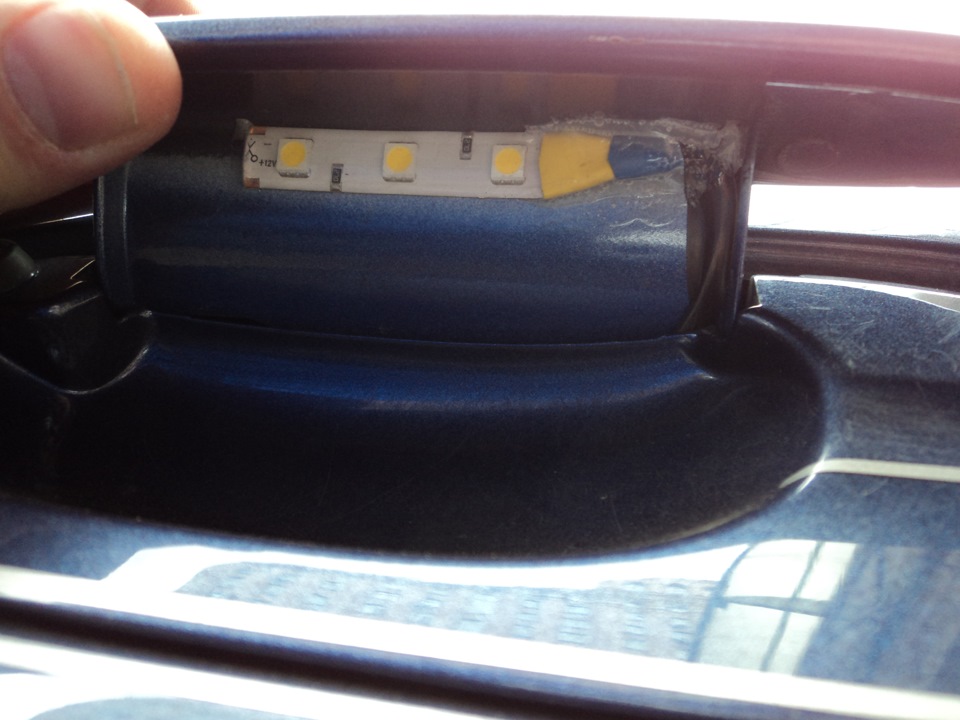

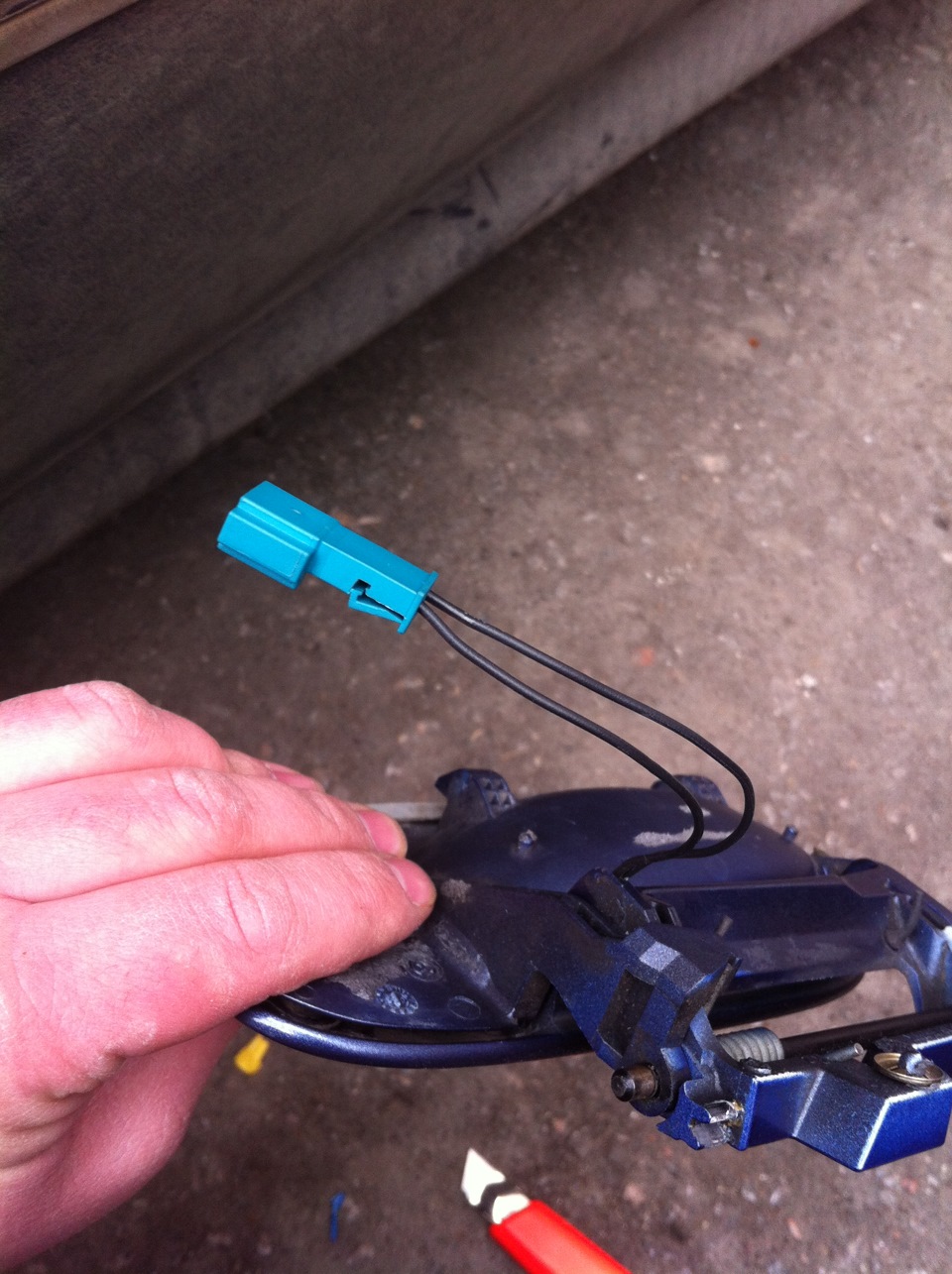

Лента крепиться к подвижной части ручки на самоклеющую основу. Контакты залил клеем момент водостойким. Можно термоклеем залить. Стоит выбирать провода с маленьким сечением, чтобы легко гнулись и проходили в щель между подвижной и неподвижной частью.

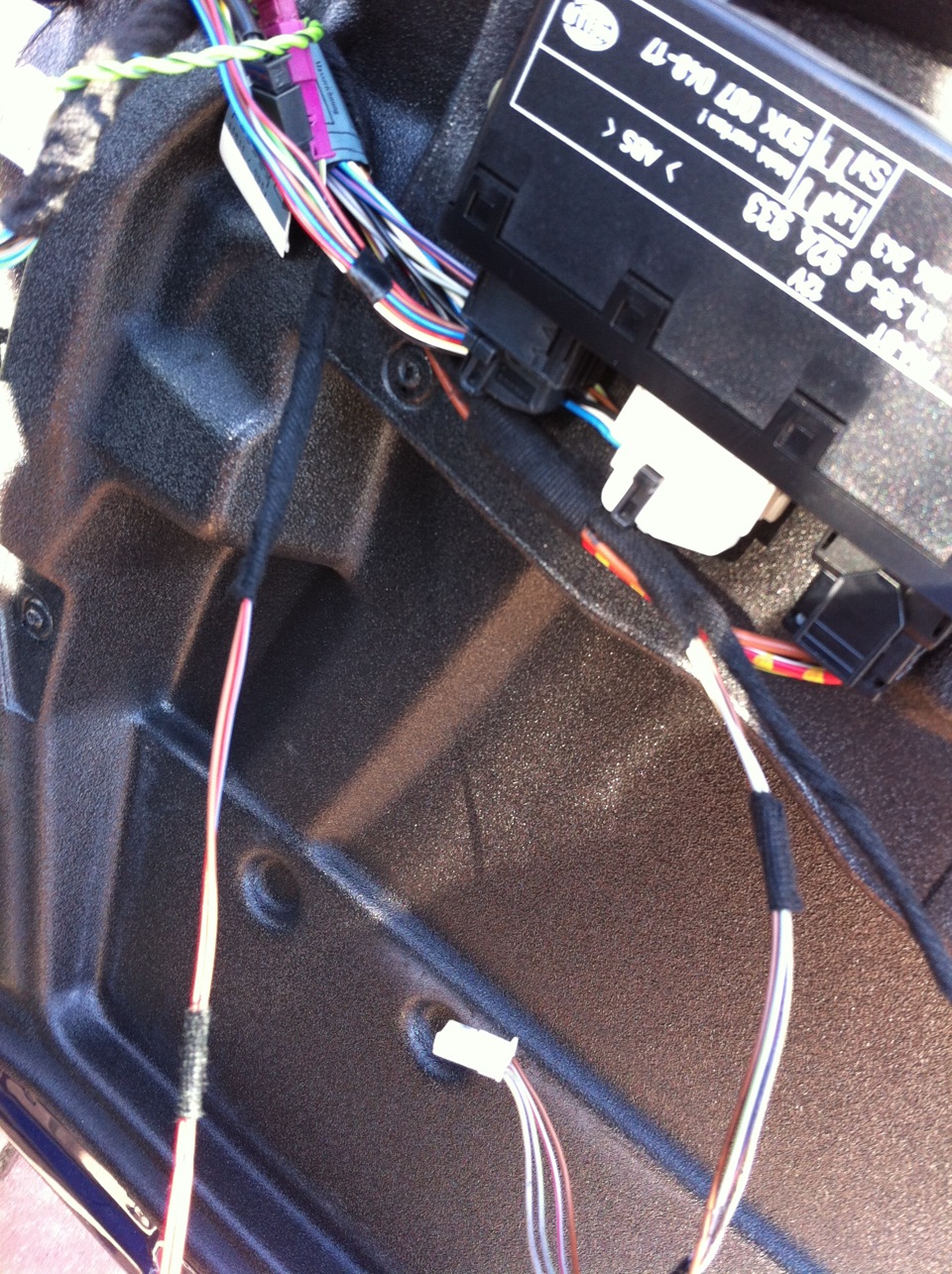

На проводку дверей потратил много времени, но сделал по уму и в лучших традициях дооснащения. Через распиновку разъёмов, с применением тряпичной изоленты. так, чтобы было тяжело отличить от оригинала.
Вот что получилось в итоге:

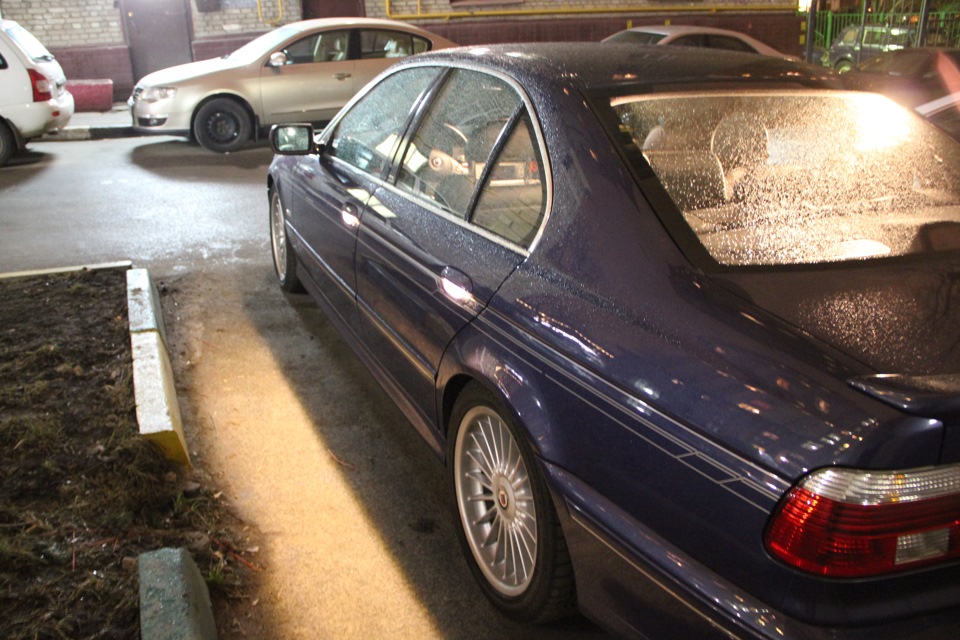

При включении, ручки некисло так освещают пространство перед машиной. В какахи не наступлю уже.
Вот, что получилось с внутренними. Сорри за смазанные фотки, но смысл думаю понятен. На днях пересниму.
Колхозинг подсветки внутренних ручек е39. Часть 1
Всем привет.
Не удержался и решил выложить описание подготовительных мероприятий по внедрению подсветки внутренних дверных ручек в е39.
Не то чтобы оно необходимо, но часто некоторые товарищи шарят по панели в поисках дверной ручки в темное время суток (особо одаренные еще и днем пытаются найти на ощупь).
На решительные действия меня подтолкнула запись нашего коллеги Дмитрия bimmer35 в его БЖ вот она
У него же и заказал я себе вставки из оргстекла.
Дмитрий отправил посылочку в конвертике и через 8 дней она уже была у меня. За это ему моя благодарность
Поигрался я с ними пару дней и решил приступить к экспериментам со светом.
В качестве источника света я выбираю 2 варианта светодиодов: родной от приборки е39 (заведомо светит кораллово-красным) или же светодиод из ленты 3528 (теплое свечение), который будет светить через светофильтр от MID панели е39 (благо запчастей на приборки и миды у меня в достатке). Все диоды будут подключаться через сопротивления и проверяться на БП на предмет нагрева в течении 8-ми часов.
Вот фото с подсветкой из 3528+подложка от МИД. Светодиод установлен в торец оргстекла, вставка заматована и оклеена с 3 сторон желтая непрозрачная пленка + черная изолента для исключения просвечивания. Фотографировать телефоном подсветку это конечно ерунда полная. Фото никогда не передаст свечения. Но пока так.
подсветка наружных ручек е39
Снимать ручки не сложно, нужно знать что и куда потянуть или надавить (гениальная, на мой взгляд, конструкция)

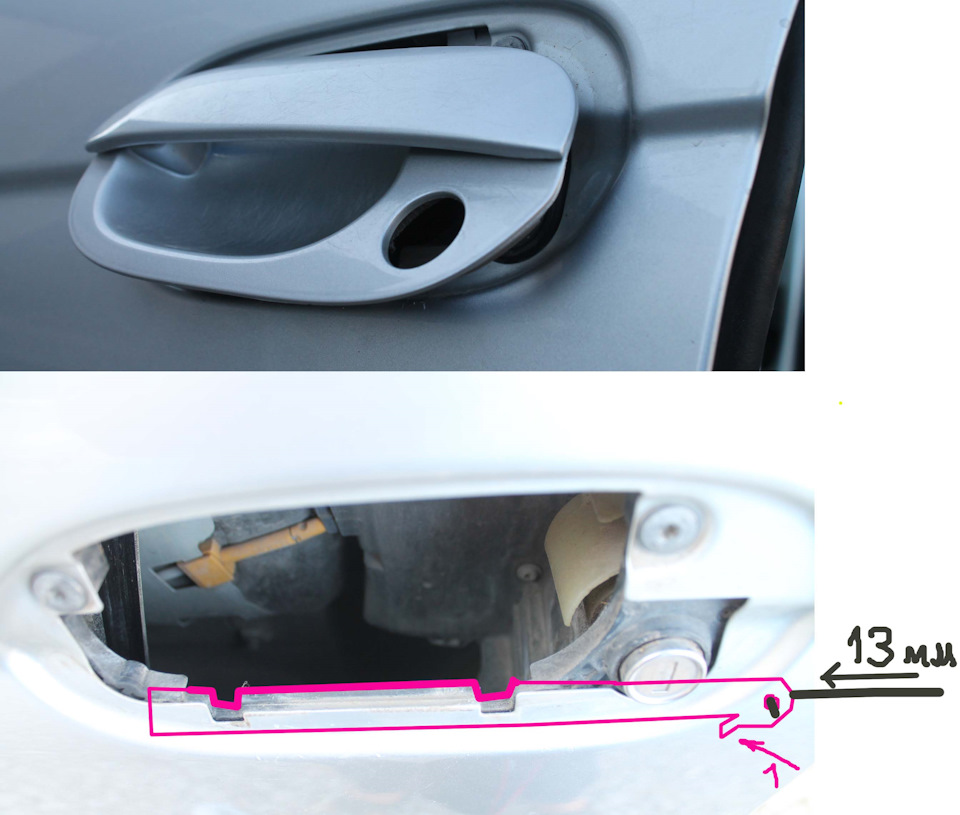

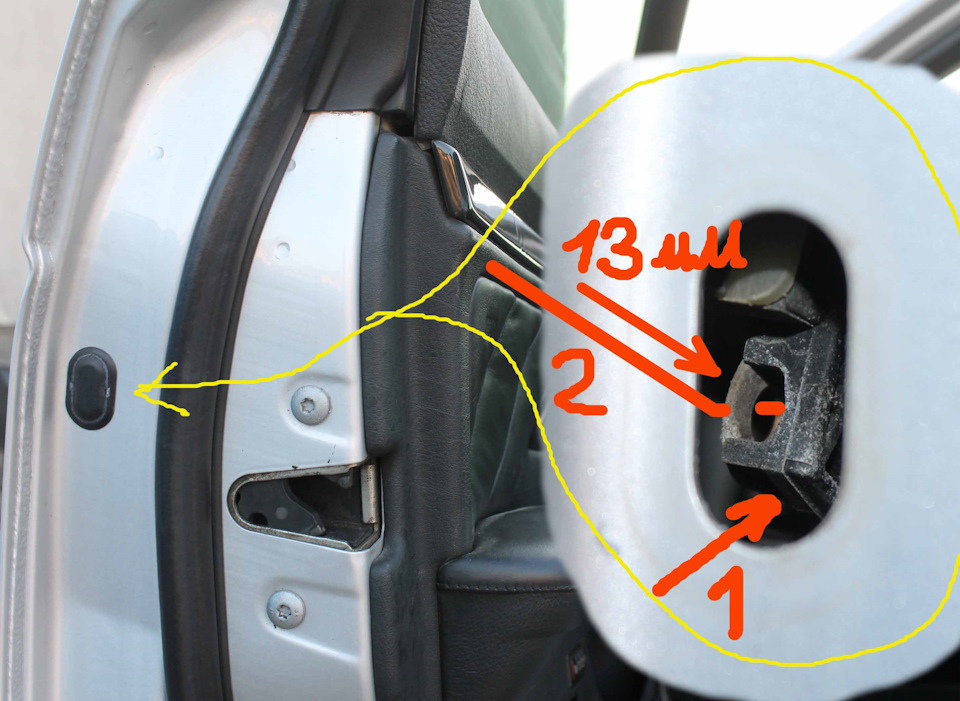

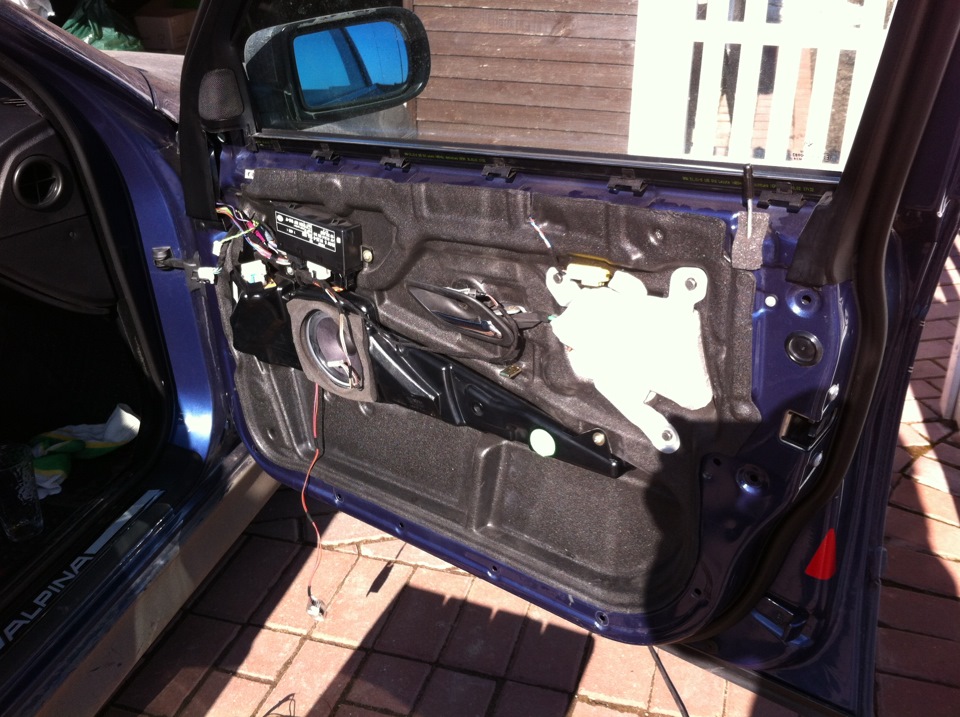

Обшивку снимать не нужно, через отверстие (показано на фото) нужно отщелкнуть фиксатор металлического «затвора » (1) и толкнуть его вперед на 12-13 мм, дальше нельзя, опять заблокирует ручку.
после этих действий ручка легко выходит из своего места, и его ничего не держит

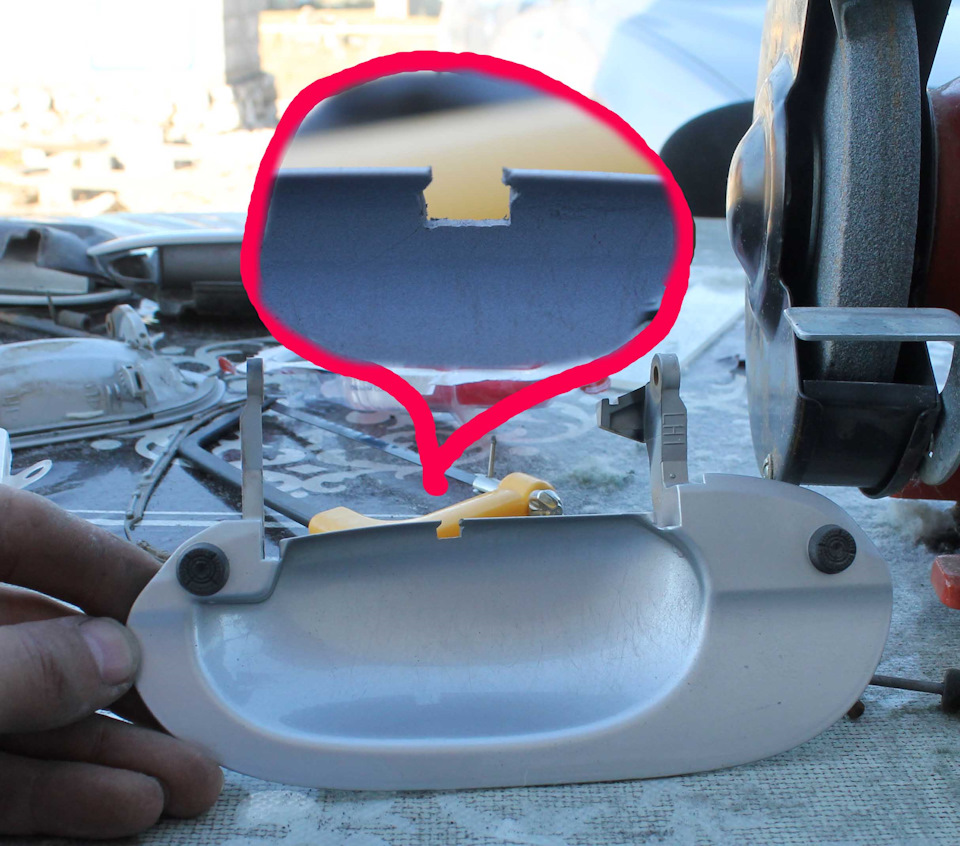

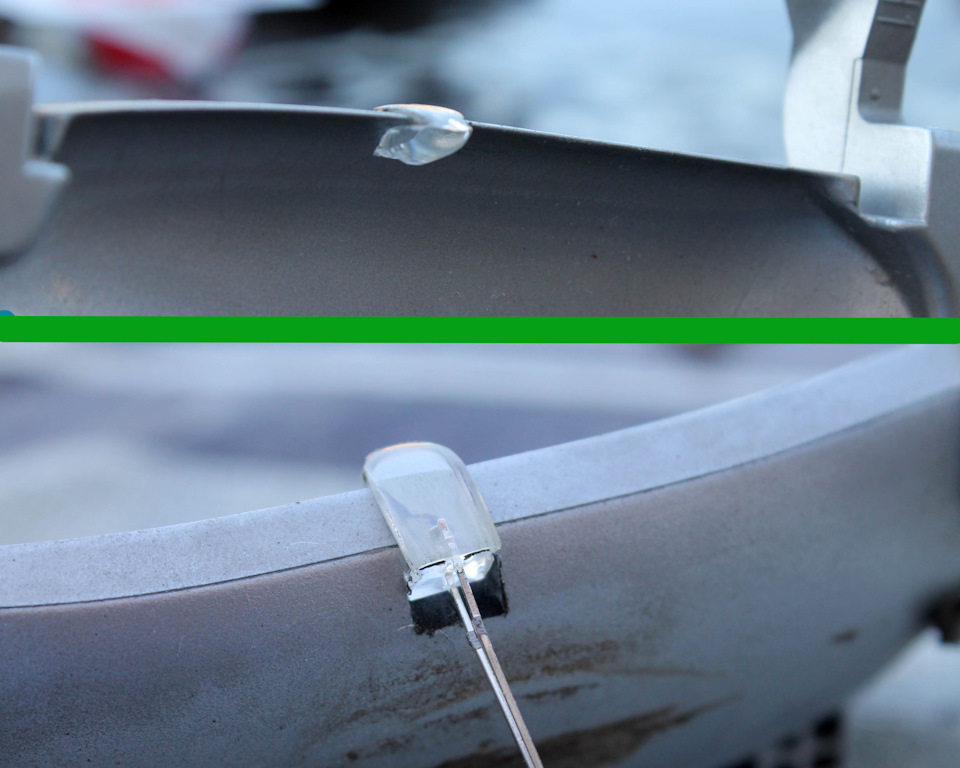

Чтоб не возиться с креплениями светодиода, сделал такой прорез

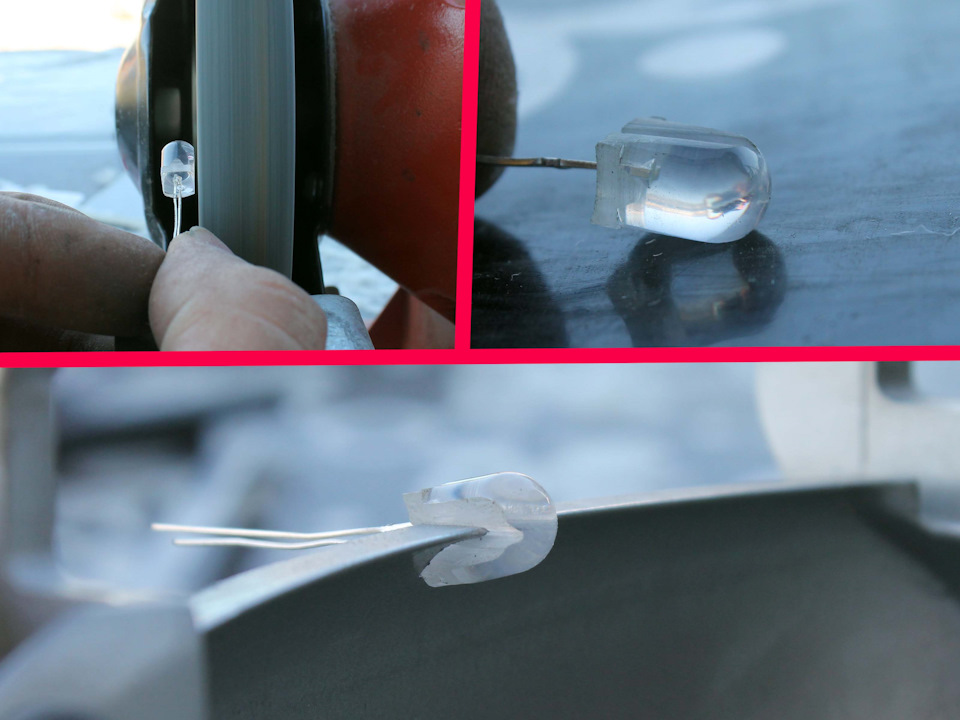

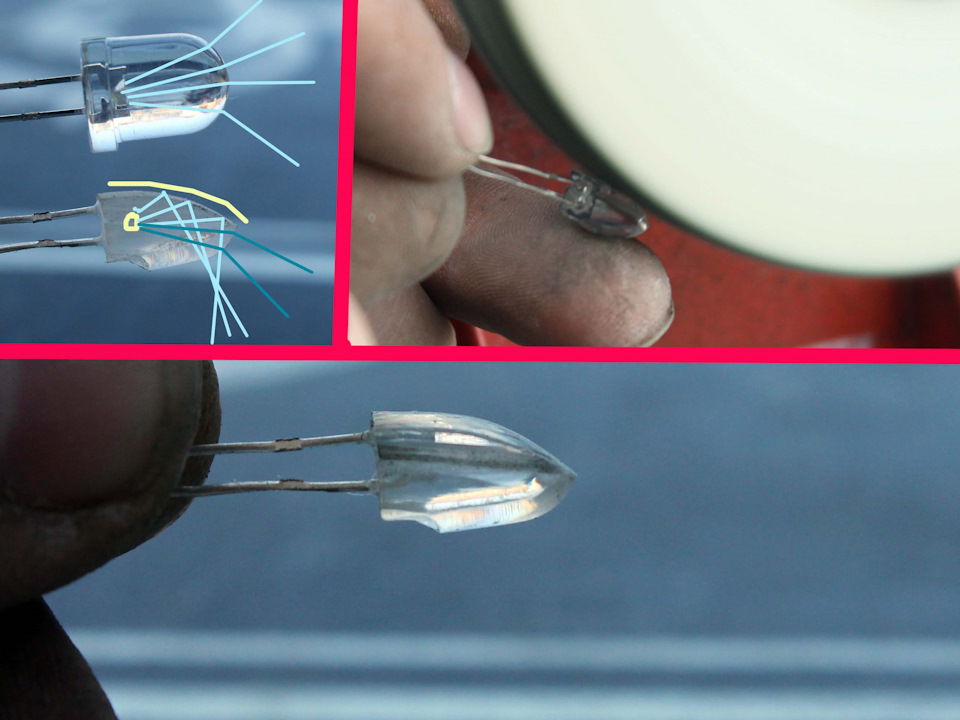

придал форму светодиоду так, чтоб она туго садилась на свое место
Еще раз сточил светодиод так, чтоб направление его света тоже поменялось и отполировал
примерил все, проверил не цепляет ли диод верхнюю часть ручки.
запаял провода с резистором

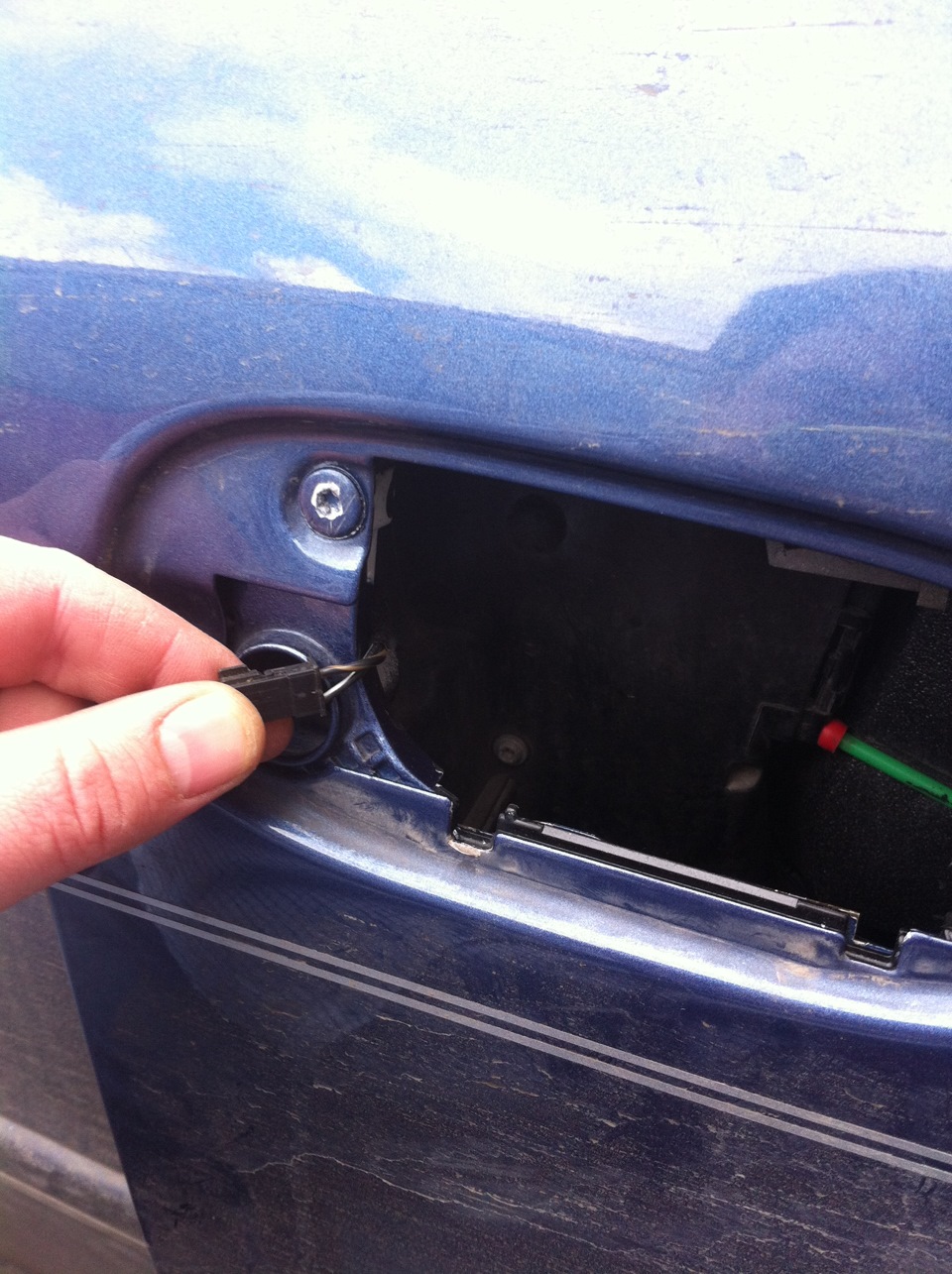

выдергиваем затвор до конца

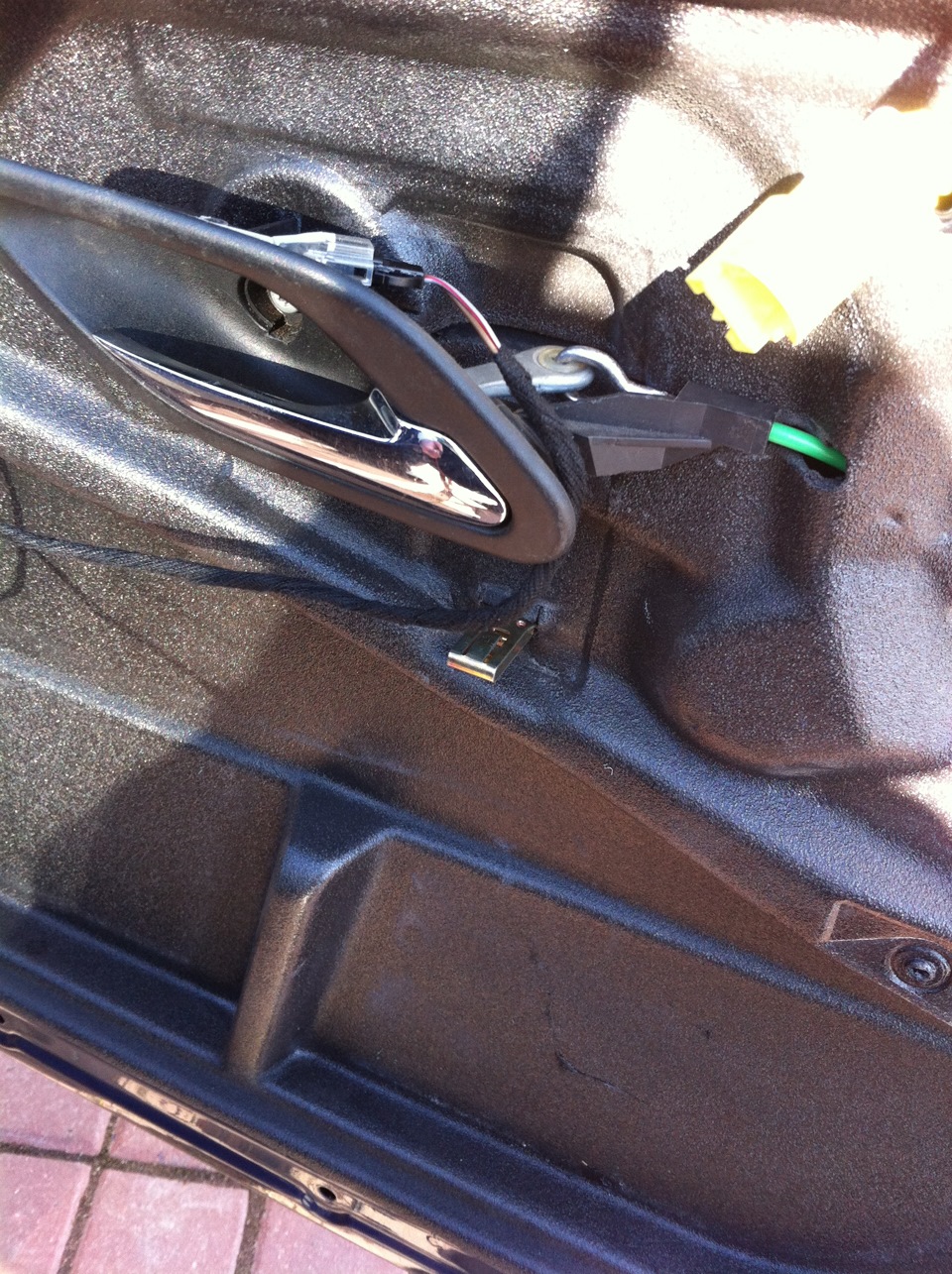

обшивку достаточно просто отцепить с клипсов, приподнят и подключиться к лампочке освещения ног
спец инструмент достал из прищепки:-)
вот что получилось 🙂
Смотрится на мой взгляд не плохо, плавно загораются и плавно тухнут вместе со светом в салоне
Как я сделал себе подсветку ручек салона
Решил поделится своим вариантом подсветки ручек, эта запись конечно есть в БЖ, но думаю нечего плохого в этом нет если расскажу об этом тут!
И так на улице +11 прошли дождливые и мрачные дни!
Все выходные провалялся под клиентской машинкой делали ему обесшумку арок, но это расскажу уже в блоге)
И вот дождался выкроил немного свободного времени отложив все дела на потом, решил добраться до своего зеленого бумера!
В последние время очень подхарило честно говоря рассказывать где же все таки находятся ручка двери( и включать в салоне свет))
Решил сделать подсветку ручек изнутри )

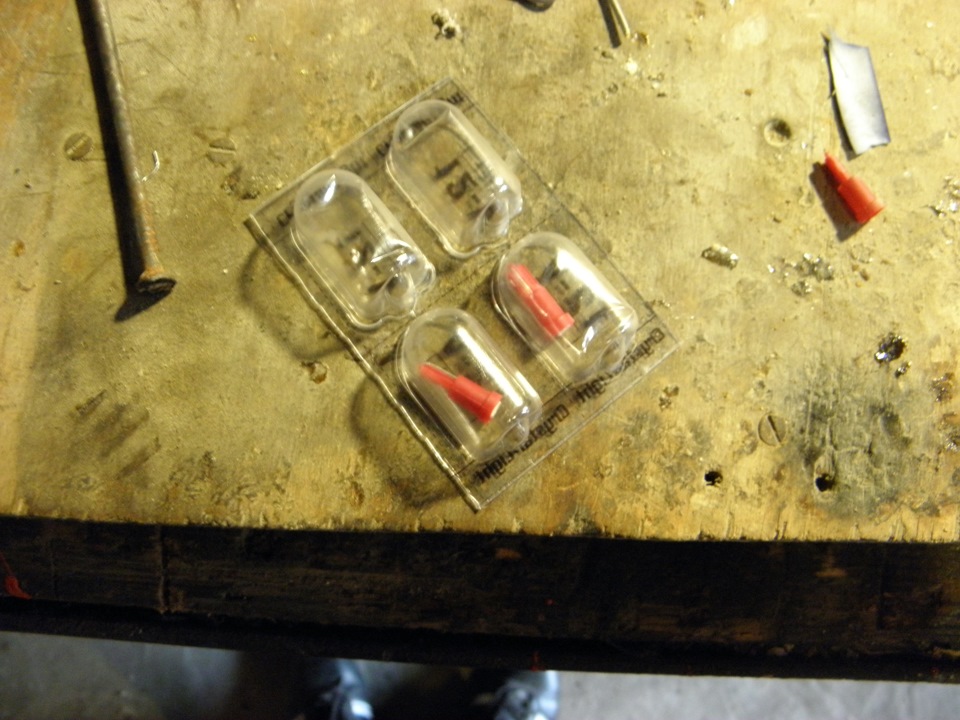

Поехал на авторынок и нашел вот такой вариант цена вопроса 30 грн
Приехав домой начал разбирать свои двери снимать ручку салона, и закреплять там диод…
Ах да Диоды 12 вольтовые красного свечения)))

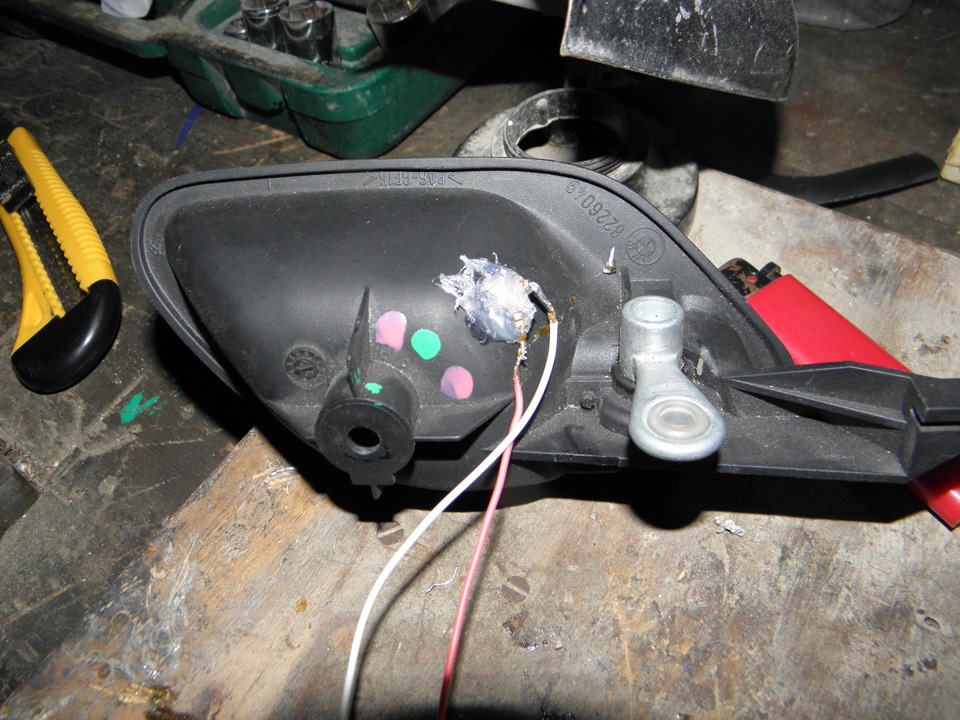

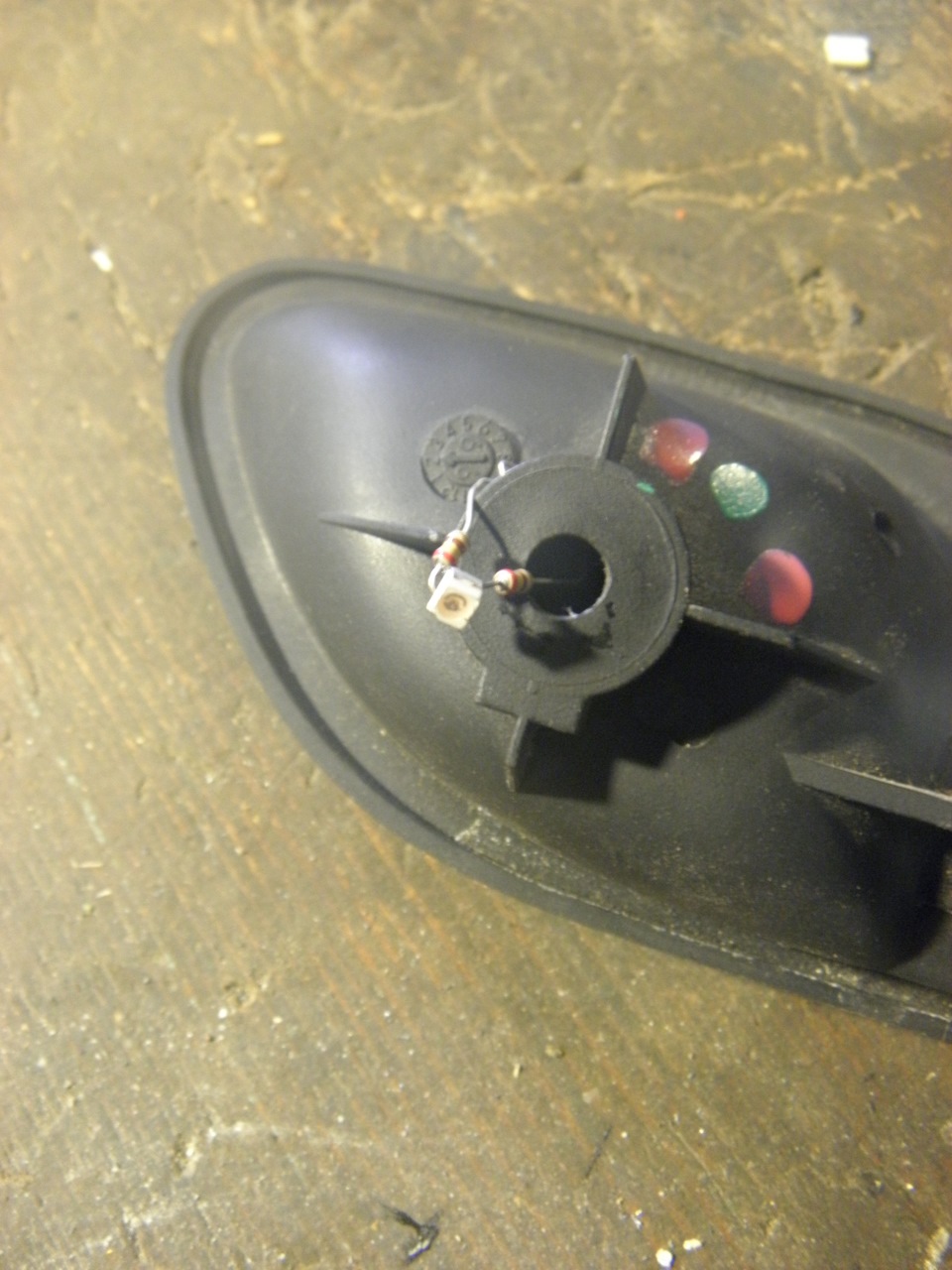

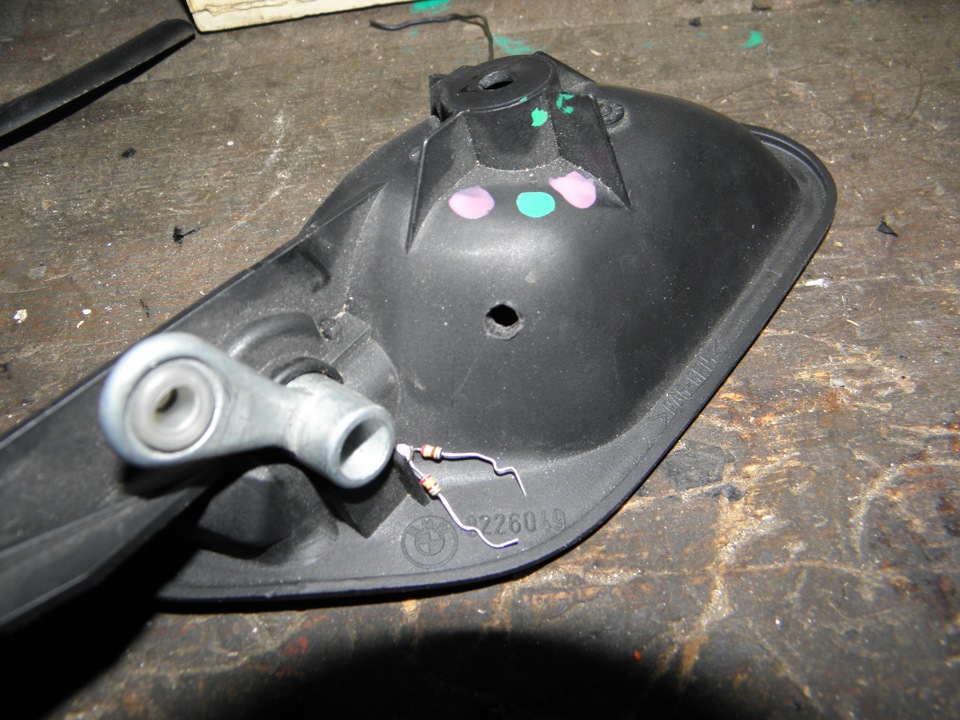

Проделал отверстие под диод
Подогнал четко отверстие под диод, кстати снял с диода кожух пластиковый
Закрепил все с помощью карандашного силикона

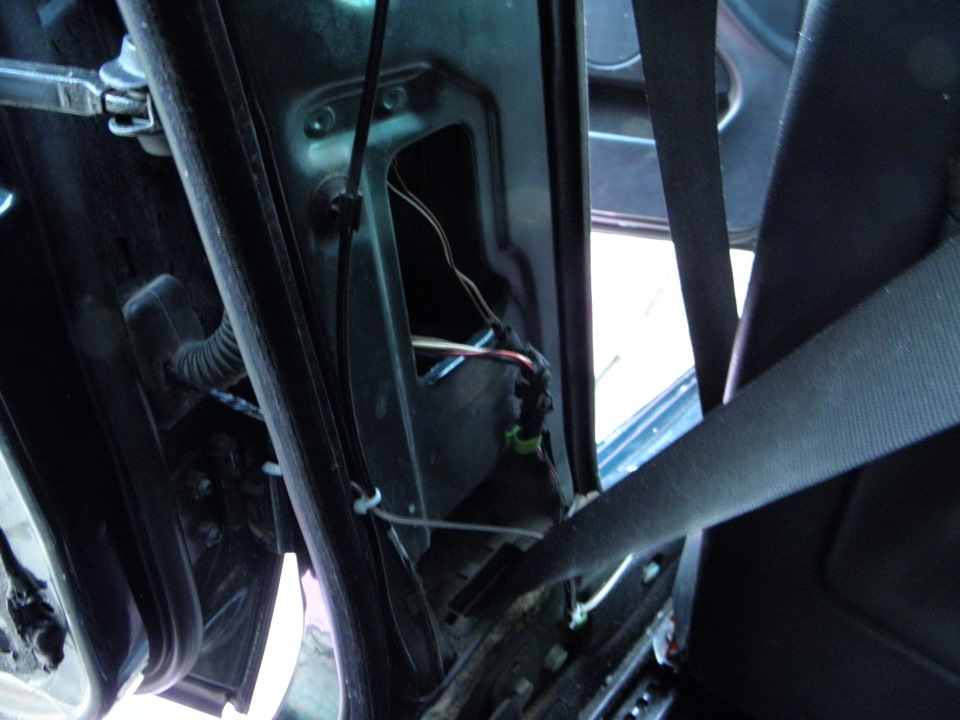

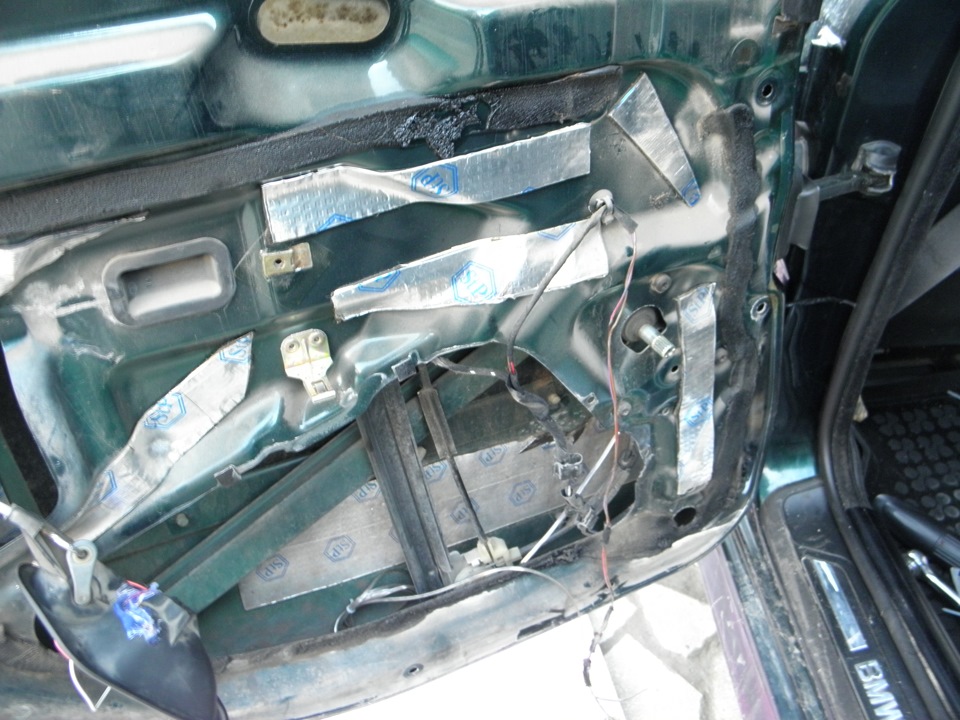

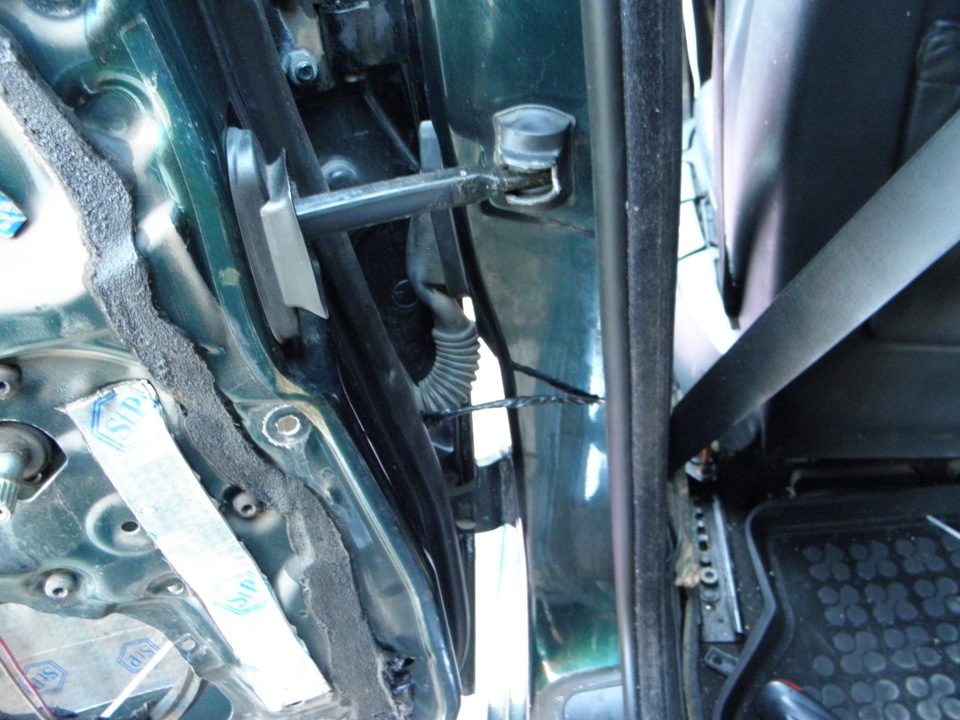

Подключился я к стеклоподъемнику так как у меня не полный электропакет то пришлось тянуть питание и на задние двери колхозно правда, но буду делать обесшумку тогда и залезу уже в кожух с проводами в втойке дверей
Вот фотография уже готового вида ручки
