RGB: Полный мануал по установке RGB-атмосферной подсветки в автомобили на платформе MQB на примере Tiguan 2017-

Полный мануал по установке RGB-эстетической подсветки в автомобили на платформе MQB на примере Tiguan 2017-

Все материалы по теме:

Сначала небольшое но очень важное вступление и отвечу на 90% основных вопросов:

Что включает в себя наша доработка:

1. Меняющая цвет подсветка декора в дверях
2. Меняющая цвет подсветка ног
3. Меняющая цвет подсветка ниши центральной консоли
4. Монохромная фоновая подсветка плафона освещения салона

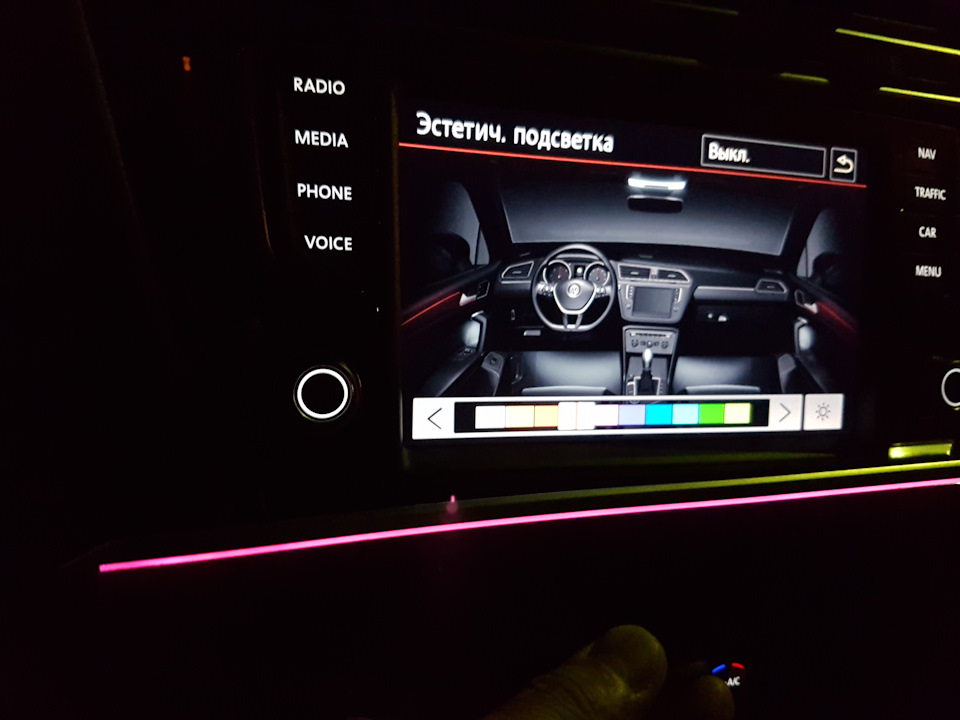

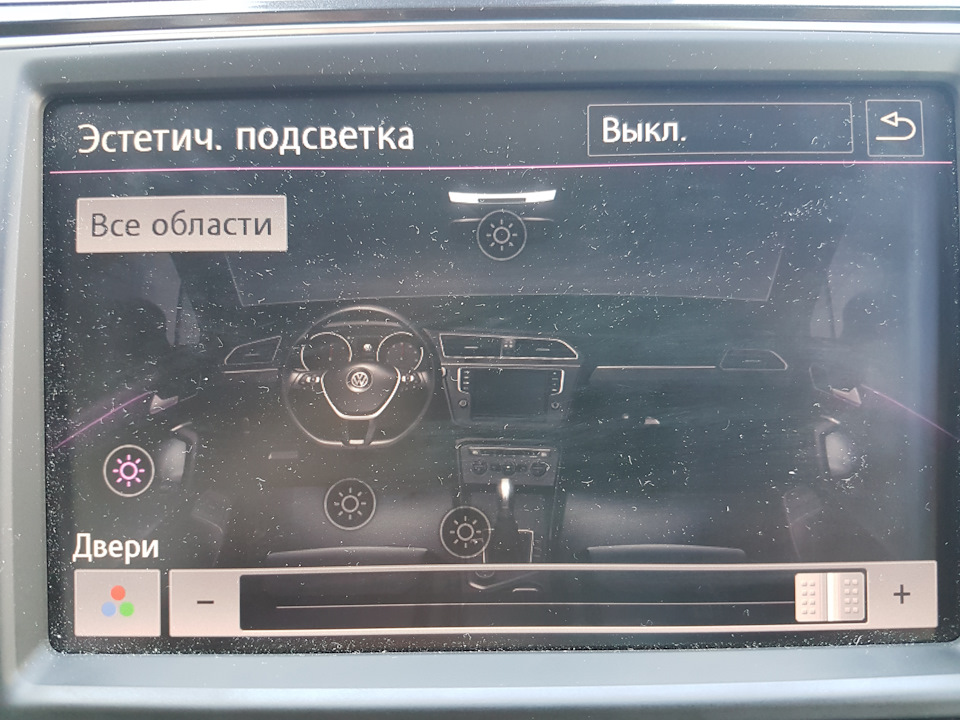

5. Регулировка цвета и яркости позонно через штатное меню в ГУ
6. Привязка цветовых профилей к профилям движения
7. Привязка цветов к водителю (или ключу)
8. Я не ставил себе подсветку карманов дверей, но для желающих — номера плафонов 8W0919390A, B, C, D и в самом конце поста добавил список кодировок для них

1.1. Какие требования предъявляются к комплектации автомобиля, чтобы была возможность все это внедрить:

2. Монохромная подсветка дверных карт, если ее нет, необходима замена декора дверей (устанавливать дверные блоки в задние двери необязательно)

3. Для реализации функций привязки цветов к профилю движения важно убедиться, что что гейтвей (J533 или 19 блок), если кто-то еще не знает зачем он нужен может ткнуть в ссылочку и внимательно изучить материал, имеет версию софта не ниже 4344 или 5344 и имеет индекс Q и выше, в противном случае, ищем тех кто умеет прошивать и заливать параметрию, к примеру меня).

Если ВСМ не соответствует описанным требованиям, то путь один – покупаем ВСМ, сохраняем полную карту адаптаций на своем текущем установленном блоке (можно сделать или ОДИС или VCP), берем два ключа от автомобиля и записываемся на замену блока к ОД или к людям у которых есть онлайн-доступ к серверу VW. При приезде к мастеру физически меняется ВСМ, прописываются ключи, снимается защита компонентов и делается попытка заливки карты адаптаций из онлайн, если не получилось, то заливаем свою карту адаптаций из предварительно сохраненного лога. Все, ВСМ заменен.

ВНИМАНИЕ — все что вы делаете (или творите в зависимости от здравого смысла и квалификации) со своим автомобилем вы делаете на свой страх и риск. Если вы решили это повторить и есть вопросы пишите, я всегда помогу. Кодировки для всего этого безобразия дам без проблем, тем кто реально будет это делать а не ставить эксперименты над своим авто в попытке «расцветить» монохромные белые диоды. Эти попытки могут закончиться печально))). PS. Без Odis справиться можно только OBDEleven, но ооооочень долго и очень нудно

6. Для полноценного кодирования RGB возможностей Васи недостаточно, нужен ODIS, VCP, OBDEleven.

J519 – BCM
L2** — диоды
SC8 – предохранитель

Запчасти для проводки, необходимой для установки RGB диодов в двери, ноги центральную консоль:

Дальше по-желанию, можно обойтись и без этого, нужны для того-чтобы сделать «разрыв» проводки между дверью и обшивкой (на передних дверях) обусловлено логикой укладки проводки в них — часть проводки идет по обшивке, часть по двери и имея разъем проще все разбирать при необходимости.

2. Прокладка всей необходимой проводки

1. Если комплектацией вашего авто не предусмотрено наличие в блоке предохранителей 8 предохранителя (SC8) то его необходимо установить, все питание RGB подсветки запитано на этот предохранитель. Отчетов как установить предохранитель много на Drive2.ru и фото процесса я не делал.
2. Желательно снимаем клемму с аккумулятора
3. Снимаем обшивки с дверей, внутренние пороги в салоне, нижние части стоек дверей в салоне, снимаем передние сидения для удобства. Пользуемся мануалами из ELSA, ссылки выложены выше.

2.1. Двери
1. Отсверливаем динамики (высверливаем клепки), размыкаем дверные разъемы и демонтируем дверные жгуты проводки. ВНИМАНИЕ – когда разматываем штатную изоленту замечаем все заводские размеры установки уплотнителей, длину намотки изоленты и тд. Если потом при сборке ошибетесь, есть шанс ближайшей зимой начать ремонтировать проводку в гибкой части соединения.
2. В дверные жгуты проводки вплетаем 3 провода: 2 сечением 0,35 мм, 1 сечением 0,5 мм.
3. Со стороны дверного разъема пинуем провода соответствующими пинами (12527545852 для разъемов в дверях)
4. Дотягиваем провода до места установки диодов на обшивках, предусмотрев на передних дверях разрыв проводки между дверью и обшивкой (необходимый набор деталей написал выше).
5. Пинуем новый разъем диода пинами N90764701: Распиновка разъемов диодов и сечение проводов: 1 — плюс 0,5 мм, 2 – LIN 0,35 мм, 4 — масса 0,35 мм.
6. Предварительно все прозвонив и проверив на качество обжатия устанавливаем все на места, заклепываем динамики.
7. Запиновываем 3 провода в разъемы расположенные на стойках дверей, провод LIN-шины тянем к ВСМ, питание «плюс» к установленному ранее предохранителю, массу обжимаем кольцом и крепим на ближайший болт массы, пины 12527512135.
8. Пока салон не собираем, переходим к проводке RGB подсветки ног

2.2. Сидения
1. Размыкаем красный разъем сидения, разъем подушек безопасности и разбираем разъем со стороны сидения
2. Прокладываем по штатной проводке три провода 2 сечением 0,35 мм, 1 сечением 0,5 мм от разъема сидения к месту установки диода.
3. Запиновываем разъем диода пинами N90764701: Распиновка разъемов диодов и сечение проводов: 1 — плюс 0,5 мм, 2 – LIN 0,35 мм, 4 — масса 0,35 мм.
4. Запиновываем второй конец проводов пинами приобретенными для разъема сидения
5. Снимаем с фиксатора ответную часть разъема сидения и запиновываем в нее 3 провода соответствующими пинами — 2 сечением 0,35 мм, 1 сечением 0,5 мм, провод “плюс” тянем к ранее установленному предохранителю, LIN – к ВСМ, массу обжимаем колечком и накручиваем на ближайший болт массы.
6. Устанавливаем кронштейны 4M08815479B9 к пружинам под сидениями и в них фонари подсветки ног
7. Собираем все в обратном порядке

2.3. Консоль:
1. Снимаем накладку климата
2. Снимаем климат
3. Снимаем боковину тоннеля
4. Жгутуем провода 2 шт сечением 0,35 мм, 1 сечением 0,5 мм
5. Запиновываем разъем диода
6. Протягиваем провода “плюс” к установленному предохранителю, LIN – к ВСМ, массу обжимаем кольцом и крепим к ближайшему болту массы или берем болт с гайкой и прикручиваем к железному усилителю консоли, масса на нем хорошая
7. Переходим к подключению всего этого дела в ВСМ

2.4. Передние фонари подсветки ног

1. Жгутуем провода 2 шт сечением 0,35 мм, 1 сечением 0,5 мм
2. Запиновываем разъем диода
3. Протягиваем провода “плюс” к установленному предохранителю, LIN – к ВСМ, массу обжимаем кольцом и крепим к ближайшему болту массы
4. Устанавливаем плафон ног водителя в штатное место над педалью газа, подключаем разъем
5. Устанавливаем плафон ног пассажира в штатное место над правой ногой пассажира

PS. Если с завода отсутствуют штатные крепления фонарей, то покупаем их и устанавливаем на место

3. Подключение LIN шины в ВСМ

1. Снимаем разъем С с ВСМ (ближний к нам разъем), отгибая белую скобу, одновременно нажимая блокиратор, возможно придется попотеть, место неудобное
2. Разрезаем стяжку которая держит наружный корпус
3. Отжимаем усики и вынимаем 2 внутренние части разъема
4. Находим гнездо по 29 пин
5. Обжимаем провод необходимой длины пином N90764701
6. Вставляем обжатый провод в гнездо 29 пина
7. Удобно жгутуем провод и соединяем его со всеми ранее протянутыми LIN-проводами (4 от дверей, 4 от сидения, 1 от консоли) по принципу «звезды», у VAG существуют специальные коннекторы для этого, но я так сильно не морочился и скрутил все и обжал гильзой.
8. Изолируем все и укладываем
9. Собираем все в обратном порядке, тут и понадобится кабельная стяжка
10. LIN протянут

4. Подключение к предохранителю

1. Аналогично предыдущему подключению LIN собираем все провода “плюс» в кучу и подключаем к проводу запитанному от предохранителя, который ранее установили

5. Установка диодов в двери

1. Механически дорабатываем диоды по образцу штатного монохромного, форма и размер посадочных мест диода пассата и тигуана не совпадают, передние и задние диоды имеют разные замки, при установке диодов на место нужно это учесть.

2. Устанавливаем их на штатные места в полоску подсветки
3. Фиксируем шлейфы так, чтобы при установке обшивки они не повредились
4. Собираем обшивки дверей на место

6. Установка диода в консоль

1. Лучше всего снимаем консоль полностью по инструкции из ELSA
2. Пилим дремелем окошко под световод
3. Изготавливаем световод
4. Вставляем световод в консоль, фиксируем
5. Надеваем на световод диод и подключаем разъем

7. Проводка для потолочного плафона с атмосферной подсветкой

Итак все что касается физической имплантации RGB мы закончили, переходим к второму этапу – установке атмосферных плафонов в потолок.

Добавлено Kir252 :
По верхним плафонам для машин с панорамой нашел возможные коды деталей —
Передний плафон — 3G0947105E (также встречал номер 3G0947105B, не знаю, в чем разница между ними)
Задний 1 — 3G9947292A (ещё встречал номер 3G9947292C, тоже не знаю, чем отличаются)
Задний 2 — 3G9947291A.

7.2 Демонтаж старого плафона

1. Поддеваем лопаткой стеклянную часть и отсоединяем ее от разъемов
2. Вставляем лопатку в пазы на самом плафоне и вынимаем часть с лампочкой
3. Поддеваем лопаткой и снимаем накладку кнопок Глонасс
4. Откручиваем 4 самореза Торкс по периметру
5. Снимаем переднюю накладку плафона вместе с накладкой-колокольчиком к зеркалу
6. Отсоединяем разъемы и снимаем раму
7.3 Перепиновка разъемов
1. Используя пины N90764701 перепиновываем все по схеме ниже:

8.1. Заходим в адаптации 09 блока:

Ambiente_Applikationsleisten_in_Tuertafel——установл. (полоски в двери)
Ambiente_Lautsprecher——не установл.
Ambiente_Applikationsleisten_in_Instrumententafel——не установл.
Cockpitbeleuchtung——не установл.
Mittelkonsolenbeleuchtung——установл. (фонарик в центральной консоли)
Dachbeleuchtung——установл. (потолочный плафон Ambient+)
Panoramaschiebedachbeleuchtung——не установл.
Fussraumbeleuchtung——установл. (подсветка ног)
LIN-Dachkonsole lokal aktivierbar——акт. (авктивирует управление потолочным плафоном по LIN)
Ambientemenue mit globalem aus——акт. (Общая регулировка атмосферной подсветки)
Ambientemenue mit alle Zonen——акт. (Регулировка зон по отдельности)
Ambient_Farbliste_HMI——акт. (активация показа шкалы выбора цвета)
Ambience_light_colorlist_default——1

Aufloesung Dimmzeit——0.8
weicher Farbwechsel——акт.
Tuertafelbeleuchtung mehrfarbig——акт. (полоска в дверях цветная)
Instrumententafelbeleuchtung mehrfarbig——не акт.
Cockpitbeleuchtung mehrfarbig——не акт.
Lautsprecherbeleuchtung mehrfarbig——не акт.
Mittelkonsolenbeleuchtung mehrfarbig——акт. (диод в центральной консоли цветной)
Dachbeleuchtung mehrfarbig——не акт. (фонарь в потолке одноцветный)
Panoramaschiebedachbeleuchtung mehrfarbig——не акт.
Panoramaschiebedachbeleuchtung bei geoeffnetem Rollo deaktivieren——не акт.
BAP Farbwert Farbe 1——1
BAP Farbwert Farbe 2——4
BAP Farbwert Farbe 3——5
Defaultwert Ambienteprofil Mittelkonsole——80 (яркость плафонов по умолчанию)
Defaultwert Ambienteprofil Dach——80 (яркость плафонов по умолчанию)
Defaultwert Ambienteprofil Farbe——8
Defaultwert Ambienteprofil Fussraum——80 (яркость плафонов по умолчанию)
Defaultwert Ambienteprofil Tuer——80 (яркость плафонов по умолчанию)
Ambiente_Farbliste_HMI_mit_Farbtransformation——акт. (включает раздельное назначение цветов на экране и на диодах для подбора соответствия экранного цвета цвету, который в состоянии отобразить диод)
Helligkeit_Tuertafelbeleuchtung_nicht_berechnen——не акт. (выключаем запрет на регулировку)
Helligkeit Instrumententafelbeleuchtung nicht berechnen——акт.
Helligkeit Cockpitbeleuchtung nicht berechnen——акт.
Helligkeit Lautsprecherbeleuchtung nicht berechnen——акт.
Helligkeit Mittelkonsolenbeleuchtung nicht berechnen——не акт. (выключаем запрет на регулировку)
Helligkeit Dachbeleuchtung nicht berechnen——не акт. (выключаем запрет на регулировку)
Helligkeit Panoramaschiebedachbeleuchtung nicht berechnen——акт.
Farbausgabe Tuertafelbeleuchtung nicht berechnen——не акт. (выключаем запрет на регулировку)
Farbausgabe Instrumententafelbeleuchtung nicht berechnen——акт.
Farbausgabe Cockpitbeleuchtung nicht berechnen——акт.
Farbausgabe Lautsprecherbeleuchtung nicht berechnen——акт.
Farbausgabe Mittelkonsolenbeleuchtung nicht berechnen——не акт.(выключаем запрет на регулировку)
Farbausgabe Dachbeleuchtung nicht berechnen——не акт.(выключаем запрет на регулировку)
Farbausgabe Panoramaschiebedachbeleuchtung nicht berechnen——акт.
LIN-Dachkonsole mit Flaechenlicht——установл. (фоновая подсветка потолочного фонаря)
Ambiente_Farbwahl_FPA_waehlbare_Kopplung——акт. (привязка профиля движения)
Ambiente_Fahrprofil_Individual——1
Ambiente_Farbwahl_FPA_waehlbare_Kopplung_Status_hmi_default——сопряжены (привязка профиля движения)

(яркость и плавность регулировки каналов, назначение каждой строки можно перевести переводчиком))

p_adaption_kundenwunsch_tuer——0.67 (линейность регулировки)
p_helligkeit_entriegelt_tueren——100
p_helligkeit_max_tueren——100
p_helligkeit_HD_auf_zuendung_ein_tueren——126
p_helligkeit_HD_auf_zuendung_aus_tueren——127
p_helligkeit_dieseTuer_auf_zuendung_ein_tueren——100
p_helligkeit_andereTuer_auf_zuendung_ein_tueren——100
p_helligkeit_Fzg_geschlossen_zuendung_ein_tueren——126
p_helligkeit_dieseTuer_auf_zuendung_aus_tueren——100
p_helligkeit_andereTuer_auf_zuendung_aus_tueren——100
p_helligkeit_einausstieg_tueren——100
p_helligkeit_Fzg_geschlossen_zuendung_aus_tueren——127
p_helligkeit_Tueren_geschlossen_HD_auf_zuendung_aus_tueren——100
p_helligkeit_Tueren_geschlossen_HD_zu_zuendung_aus_tueren——100
p_helligkeit_Tueren_geschlossen_schluessel_ab_tueren——100
p_helligkeit_Fzg_geschlossen_schluessel_ab_tueren——100

(отображение солнышек и графики на экране ГУ)
Вот тут Вячеслав slavian116 расписал все подробно:

(отображение солнышек и монохромной графики на экране ГУ)
p_ambientelicht_verbauinformation_HMI——1
p_ambientelicht_verbauinformation_HMI_2——10001
p_ambientelicht_verbauinformation_HMI_3——10
p_ambientelicht_verbauinformation_HMI_4——0

(Скорость смены цвета мс)
p_t_HMI_verzoegerung_helligkeitswerte——200

[VN]_Ambience_lightning_color_list (для экрана)

Rotwert Farbe 1——217
Gruenwert Farbe 1——221
Blauwert Farbe 1——235

Rotwert Farbe 2——255
Gruenwert Farbe 2——172
Blauwert Farbe 2——5

Rotwert Farbe 3——253
Gruenwert Farbe 3——108
Blauwert Farbe 3——55

Rotwert Farbe 4——222
Gruenwert Farbe 4——70
Blauwert Farbe 4——20

Rotwert Farbe 5——252
Gruenwert Farbe 5——116
Blauwert Farbe 5——240

Rotwert Farbe 6——132
Gruenwert Farbe 6——76
Blauwert Farbe 6——222

Rotwert Farbe 7——0
Gruenwert Farbe 7——102
Blauwert Farbe 7——225

Rotwert Farbe 8——1
Gruenwert Farbe 8——192
Blauwert Farbe 8——255

Rotwert Farbe 9——0
Gruenwert Farbe 9——204
Blauwert Farbe 9——0

Rotwert Farbe 10——182
Gruenwert Farbe 10——255
Blauwert Farbe 10——57

[VO]_ambient_lighting_lin_slaves_modules (тут прописываются физически установленные диоды)

Источник

Подсветке панорамной крыши быть!

Многие знают, что на машинах выпуска конца 2018 с панорамной крышей подсветка этой самой крыши отключена с завода. Некоторые дилеры даже утверждают, что ее просто нет в машине физически, что на самом деле — вранье. Она есть, есть проводка, есть сами световодные трубки, а ПО просто деактивировано.

После программной активации подсветки панорамной крыши у dimp-m77 я решил попробовать подключить её физически. Для этого необходимо подключить разъемы к световодным трубкам (белые ленты, которые собственно и должны светиться) под обшивкой крыши, которые сборщики на заводе заботливо где-то спрятали)).

Посмотрев у Vasia01 дилерскую инструкцию по отключению подсветки, я попробовал руками отогнуть обшивку потолка. Начинать лучше с краев обшивки люка. Как я понял она держится на нескольких защелках. В образовавшейся щели между крышей и обшивкой по бокам хорошо видны пустые разъемы световодных лент.

Просто так свободных штекеров, которые нужно туда подключить не видно. Правый штекер примотан поролоном к другому проводу. Штекера с левой стороны я пока найти не смог, времени было не очень много. Постараюсь на днях продолжить «поиски».

После подключения правая сторона подсветки благополучно заработала! (Подключать обязательно с выключенным зажиганием)

Кстати, дилер до сих пор утверждает, что в моей машине подсветки НЕТ.
По VIN номеру у них моя машина без подсветки, она не отключена, её ВААААПЩЕ нет))))

UPD: Нашел левый штекер. Он находится с левой стороны от центрального плафона и спрятан (замотан) серым поролоном и приклеен к крыше.

Источник

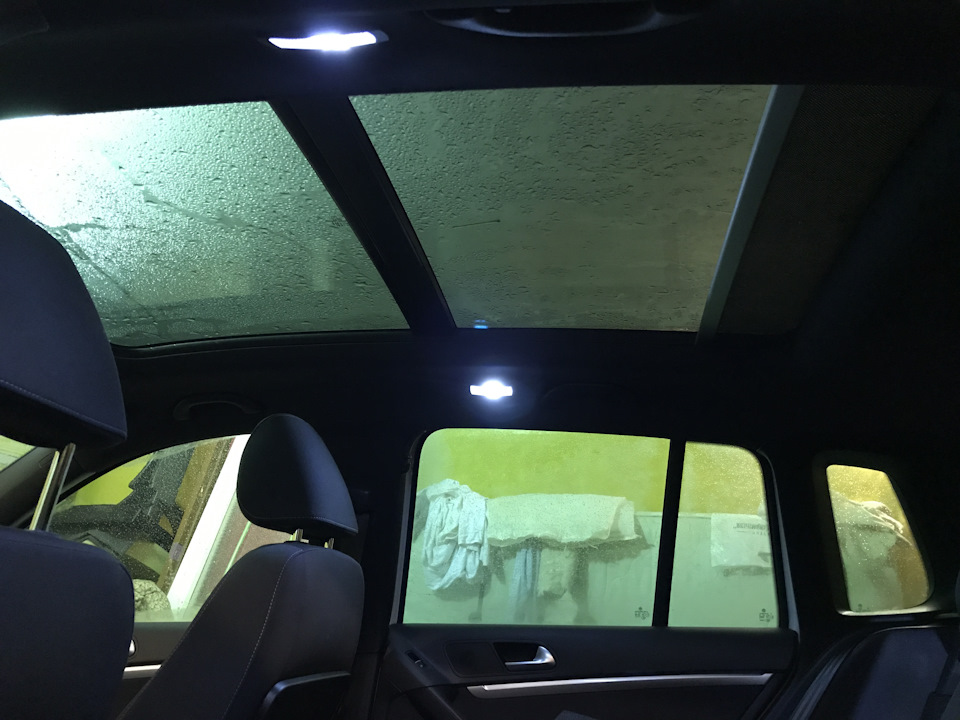

№19 Диодов пост + заглушки. Особенности панорамной крыши

Машина 2014 года, а везде лампочки накаливания. Светят тускло, потребляют много. А еще перегорают.
Мониторил БЖ владельцев и составлял список на покупку. Однако существуют особенности установки диодов в плафоны освещения машин с панорамной крышей. Ими я и поделюсь в этой записи.
Видеозаписи не мои, но, к сожалению, я нашел их уже после того, как все операции уже выполнил.

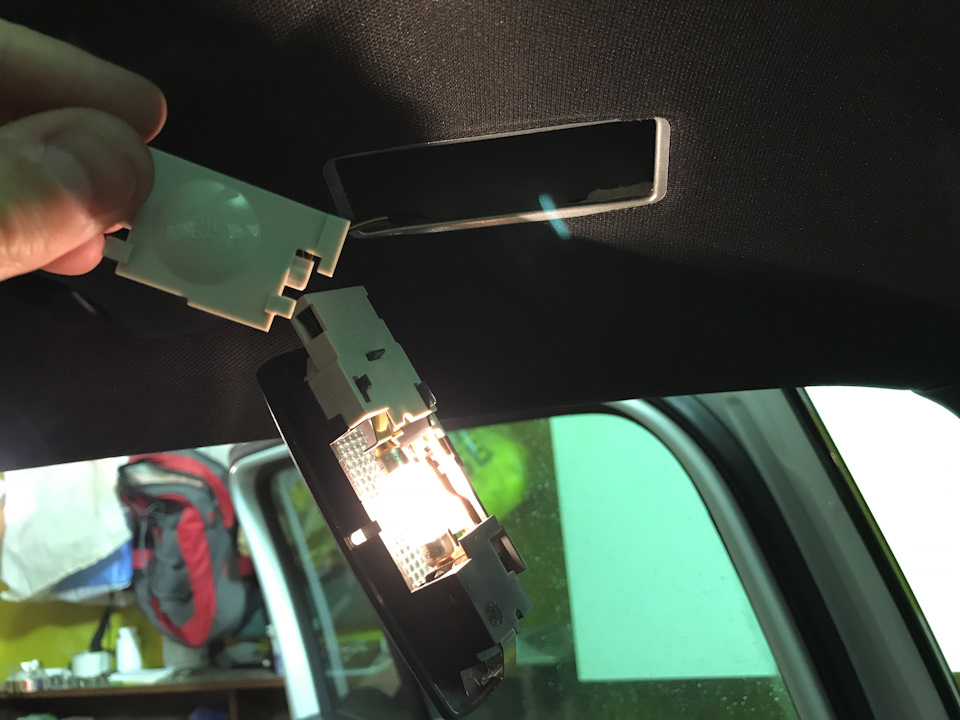

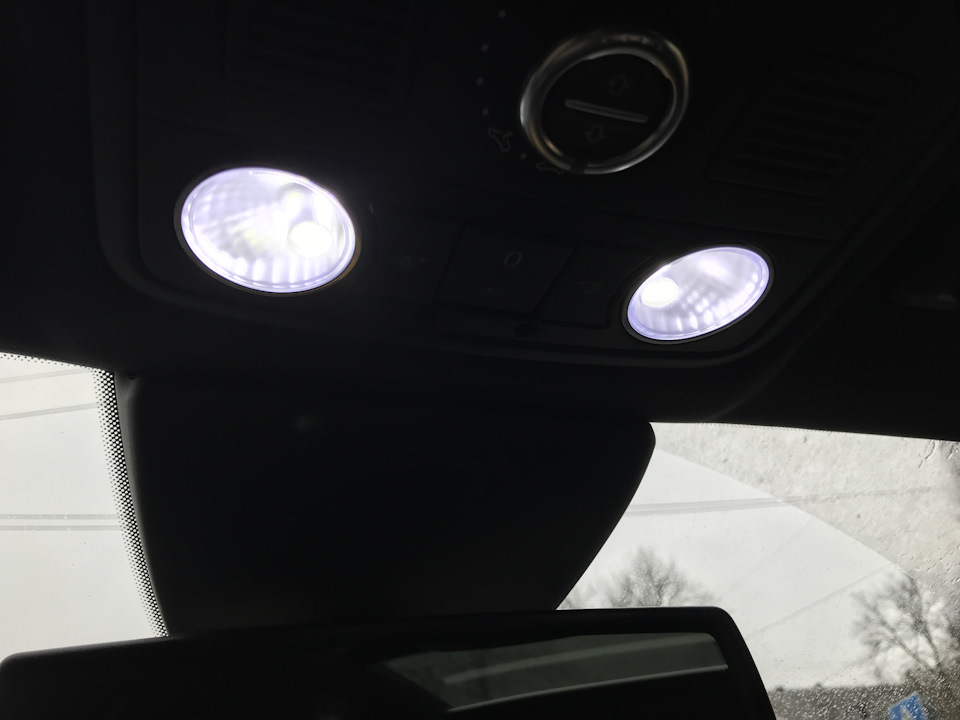

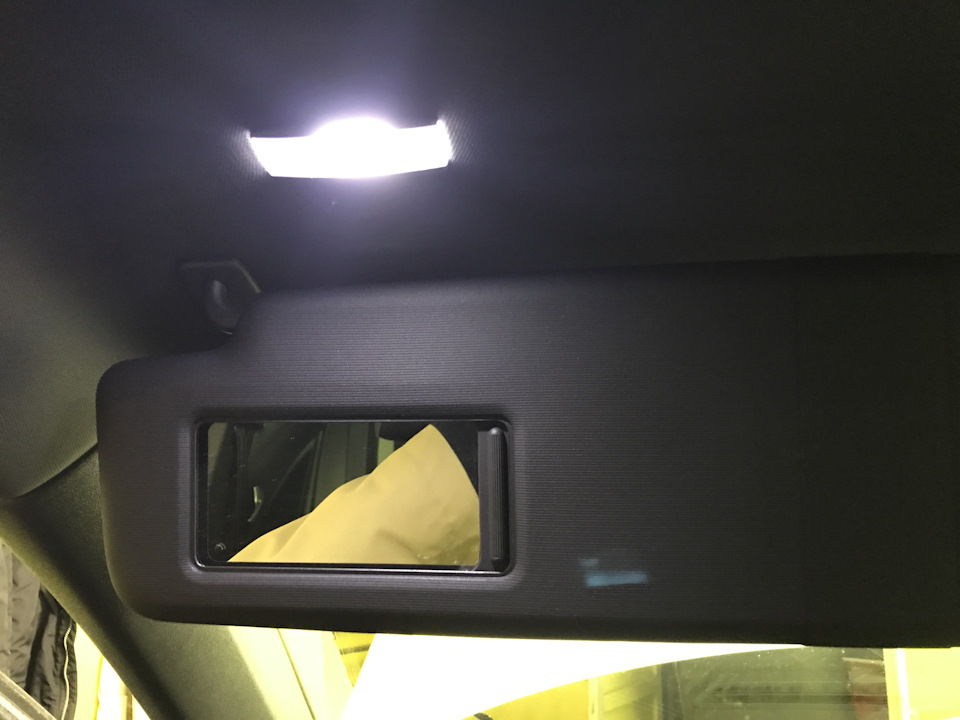

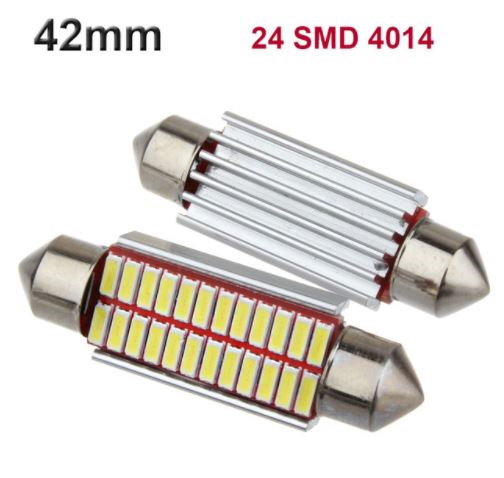

1. Багажник. Устанавливал лампы как обычно, как у всех, такие

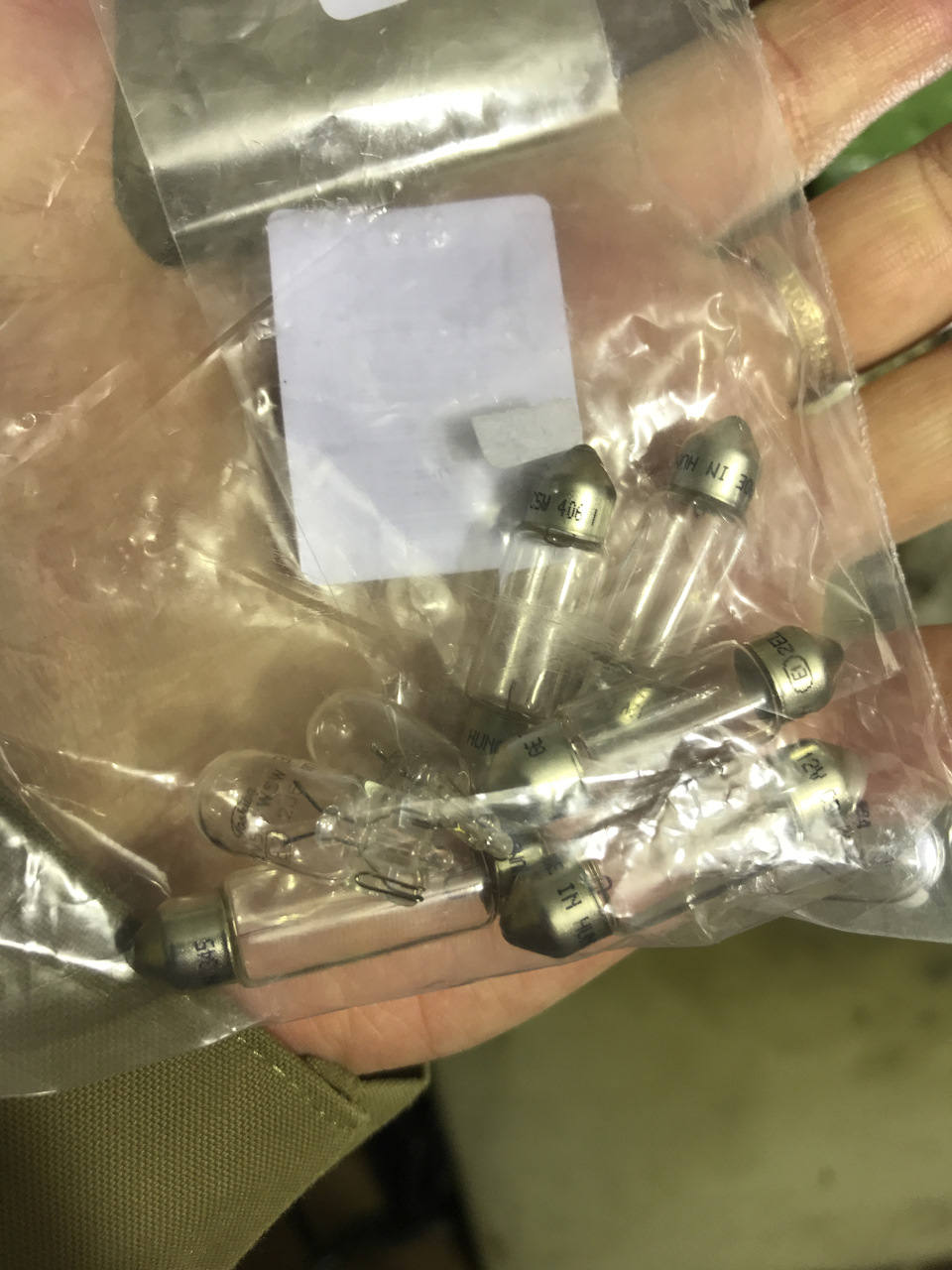

Длина — 42 мм, 1 шт.

Видео об установке:

2. Плафоны подсветки пассажиров сзади (по бокам). В этом первое отличие. В авто без панорамной крыши сзади единый плафон. У меня же 2 лампы раздельно, слева и справа.

Установлены аналогичные светодиоды, что и по ссылке выше.
Длина — 39 мм, 2 шт.

Демонтаж плафона заднего освещения показан на видео:

3. Подсветка макияжных зеркал
Установлены аналогичные светодиоды, что и по ссылке выше.
Длина — 39 мм, 2 шт.

4. Штурманский свет
Лампочки безцокольные w5w 12v.
Демонтаж отличается от версий без панорамы. Снимается только пластиковая часть с установленными рассеивателями. На видео показано в деталях:

5. Подсветка бардачка — установлена (фото нет). Тип ламп безцокольные w5w 12v.
6. Подсветка зеркал — не установлена (китаец прислал лампы, которые даже после прекращения подачи напряжения слабо излучают свет. Такие ставить не стал. Тем не менее это обнаружилось только когда я уже снял зеркальный элемент и поставил китайскую лампу.

Пришлось поставить обратно галогеночку. Отложим процедуру до весны.

7. Подсветка ног — не установлена. Не смог найти какие LED ставить, ибо яркость их регулируется через меню БК, и диоды должны поддерживать регулировку. Если кто знает, то прошу подсказать или дать ссылку для заказа.

1. Были установлены лампы дополнительного освещения поворотов — H7.Среди претендентов были Osram Night Breaker, Philips и пр. с ценником по 1500 руб за пару. Но в магазине увидел отечественные лампы — Маяк, абсолютно аналогичные вышеуказанным именитым брендам, но цена всего 480 рублей за пару. Свет 4300К. Совпадает со штатным ксеноном. Поставил только для красоты.

2. Комплект заглушек на петли и замки (отсюда)

Звук закрывания изменился, грязи меньше будет.

Источник

RGB амбиент подсветка Tiguan AD/NF (теория и немного практики)

Наконец могу поделиться своими результатами.
Тем более один немец практически раскрыл все карты по внедрению амбиент подсветки RGB, правда на SEAT.

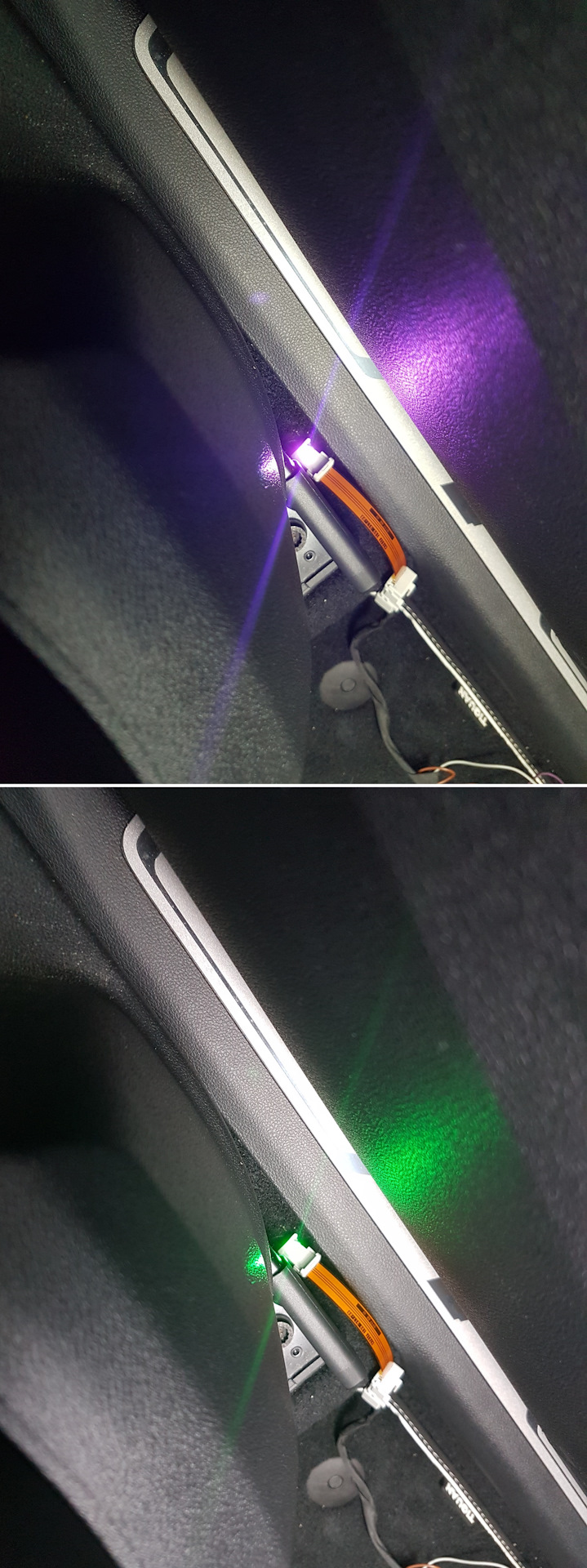

Сразу выложу пару картинок с полученым результатом на данный момент:

А это видео от 2015 года Golf R touch:

Небольшая презентация с выставки 2015, как LIN RGB реализуется:

Теперь что нужно сделать на практике.
1. Придется заменить блок бортовой сети на High если в машине не установлена панорамная крыша (спасибо за подсказку ZloyBob). Все тигуаны, которые мне попадались имели версию Mid +
2. По утверждению немца, необходимо убедиться, что гейт тоже версии High. У меня оказался High.

Как это все проверить — через диагностику:

09 блок версии M+
Master — 001 Identification
System description BCM MQBAB M+
SoftwareVersion 0236
HardwareVersion H34
VW/Audi part number 5Q0937084CF
Hardware part number 5Q0937084CF
Coding 000000000000000000000000000000000000000000000000000000000000
ASAM/ODX file identification EV_BCMMQB
ASAM/ODX file version 017001

Чтобы заменить блок, нужно обратиться к официалам, чтобы они сняли защиту компонентов и прописали оба ключа дистанционного управления центральным замком даже для машин с кейси.
После этого, помимо шины LIN для RGB, появляется еще 4 канала, которые можно закодировать на одноцветную подсветку.

Самое интересное, что M+ от High отличается только отсутствием распаяных элементов на плате блока, поэтому теоретически можно запаять недостающие и все должно заработать…

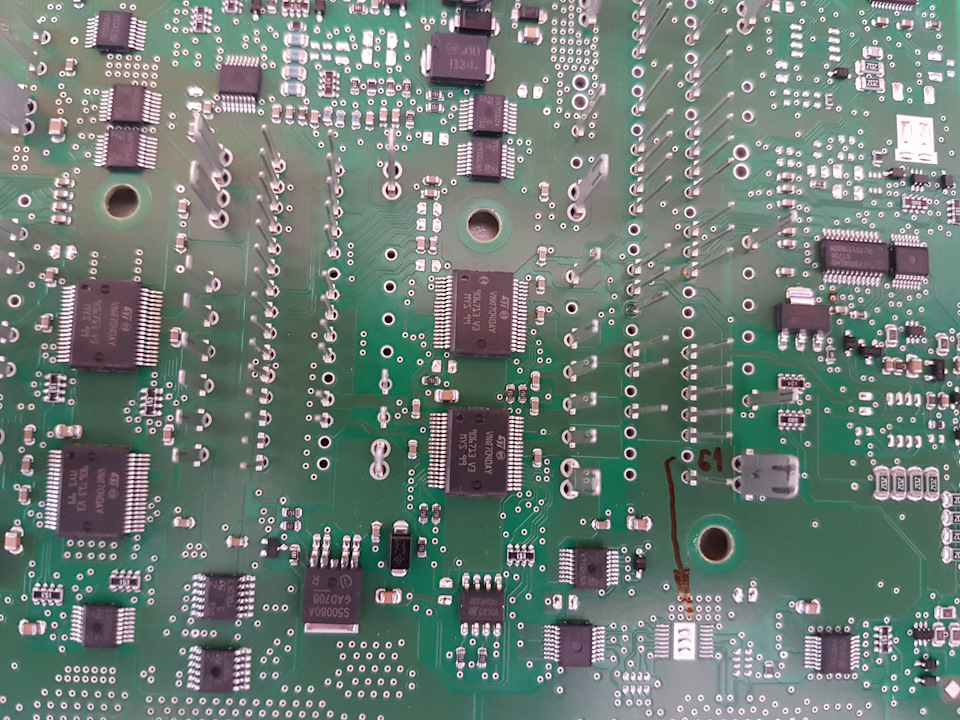

Приведу пример 61 контакта, который просто не запаян:

После этого нужно адаптировать блок и подключить RGB светодиоды.
Хочу заметить, что для проведения адаптации ОБД11 это под силу, а ВЦДС или его клон ВАСЯ — не справится.
ВЦДСом нельзя изменить амбиент меню в медиа, добавить или убрать дополнительные настройки.

Для установки в штатные места подсветки дверей, необходимо RGB механически доработать.
Несколько фоток по этой части:

Источник
