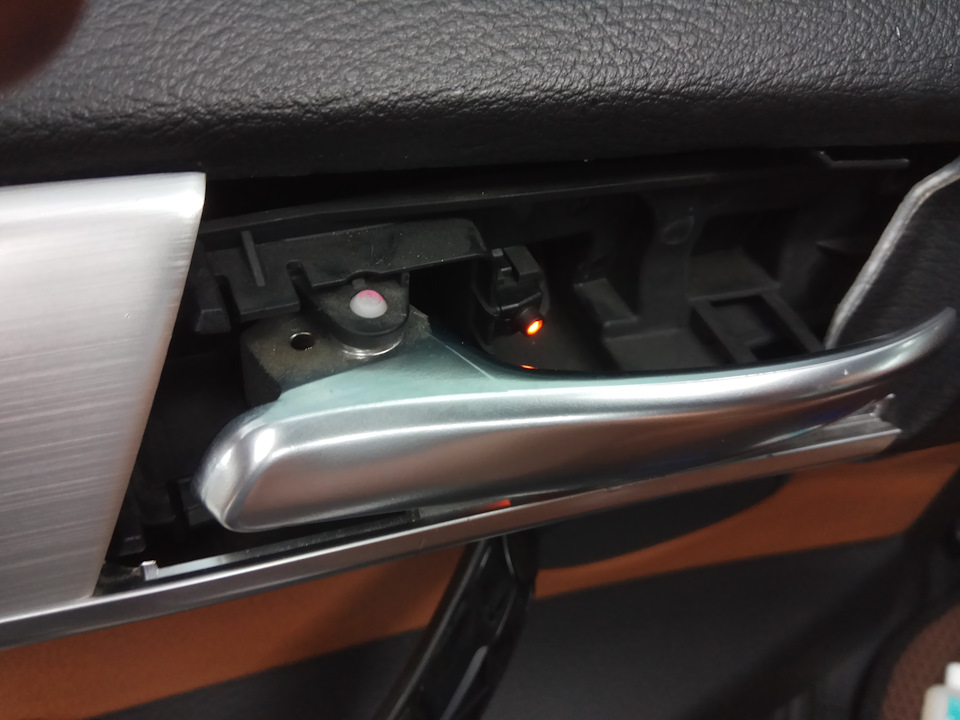

Дооснащение подсветкой внутренних ручек
Итак, у вас БМВ и вам не спиться субботним утром, выход есть — можно посвятить время машине.
Информации по дооснащению именно этой опцией мало, сразу скажу, что понадобится:
— сами диоды;
— заглушка ручки двери с рассеивателем (сами ручки можно не покупать, т.к. место под диод есть во всех ручках);
— тестер;
— изолента, простая и тряпичная;
— …субботнее утро ))
Короче начал с задней левой двери, подключаться нужно в параллель с подсветкой кнопок стеклоподъемников. Задача в том, чтобы загоралось все по штату, когда вы включаете габариты.
Задняя левая дверь:
Дверь водителя:
Тут сразу стоит отметить, что на нее у меня ушло больше всего времени, т.к. во-первых колодку разбирать я не хотел, а вычислить среди кучи проводов, какие 2 отвечают за подсветку кнопок, достаточно проблематично.
Еще один момент — тачка может заснуть ))) И тогда вожделенные 5В вы никогда не найдете, так получилось и у меня )))
Дверь переднего и заднего пассажиров:
Если вы разобрались с левой стороной автомобиля, то правую осилите быстро, тут все просто и по аналогии.
Если будет помощник — хорошо, сильно ускорит процесс и поможет с тестером и включением габаритов.
П.С.: у меня в передних дверях уже были диоды, как оказалось еще и не одни, видимо предыдущий владелец хотел что-то исполнить, но бросил на пол пути. Напруга к ним не приходит ни при каком раскладе.
9. Атмосферная подсветка дверей (DIY)
Наткнулся в тырнете на картинку: bmw E92 с подсветкой на дверях
Началь искать, что это за штука такая, выяснил, что это ambient door light или, по-русски, атмосферная подсветка дверей. На e90/e91 она не ставится, только на трехдверки, однако кто мешает заказать эти планки от купе? Естественно, что передние планки от купехи будут слишком длинными для дверей седана/универсала, но вот задние отлично подходят!

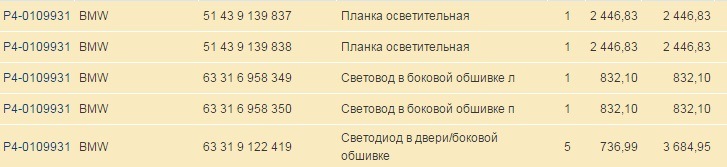

Заказываем все это на экзисте за совершенно неадекватные 10 тысяч. Самое дорогое — диоды подсветки, они продавались только пачкой в 5 штук и потянули на 3700. Ну да им найдется применение!
Ждем 3 недели и получаем.
Устанавливается все это довольно просто:

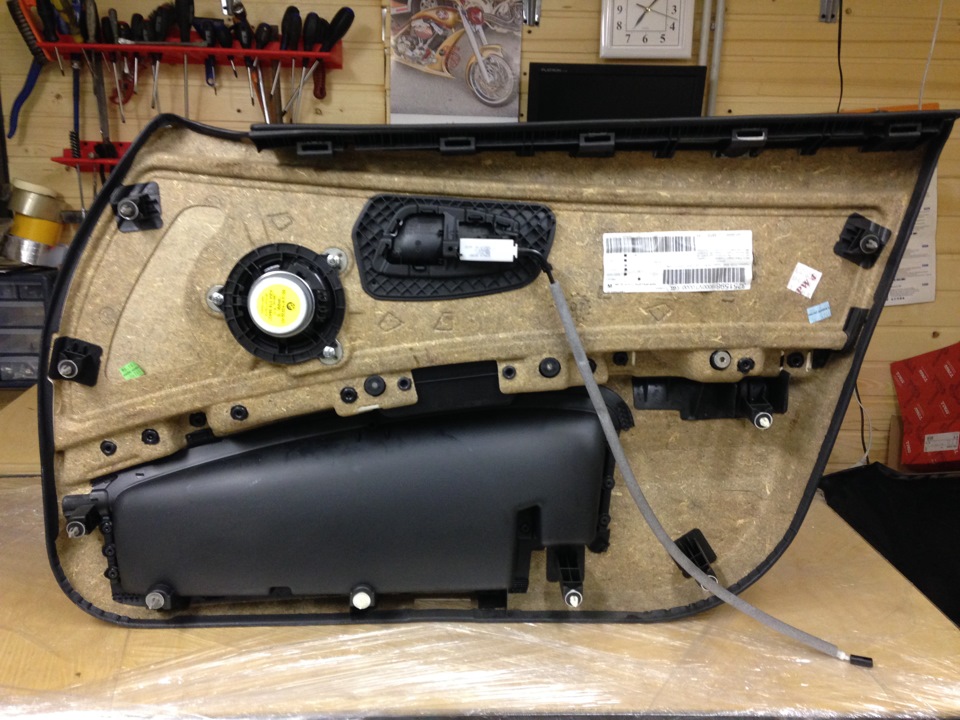

1)снимаем обивку двери

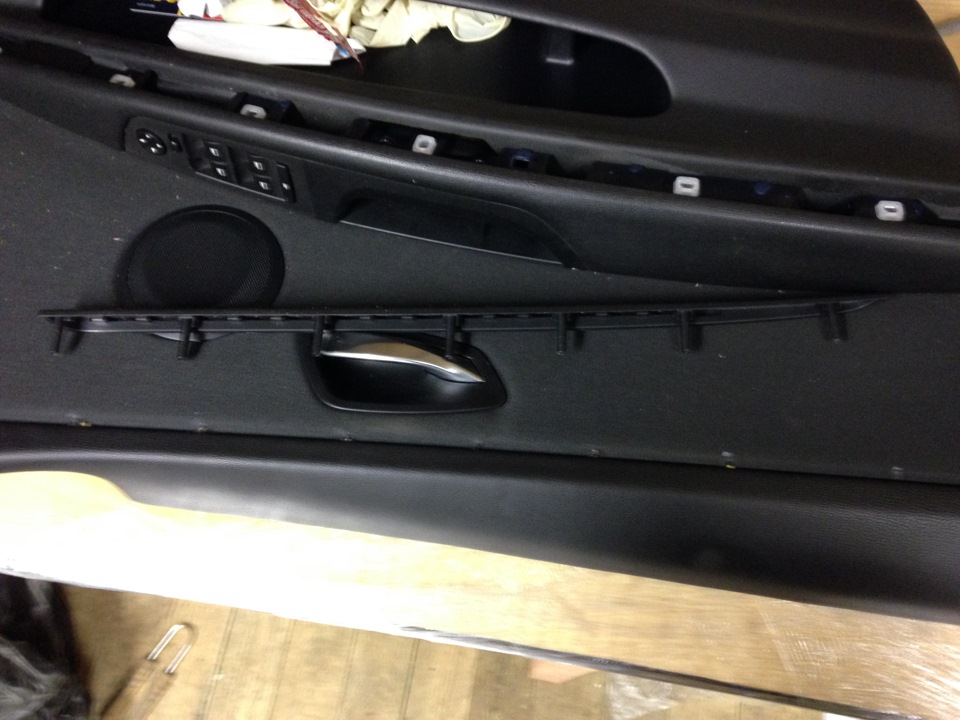

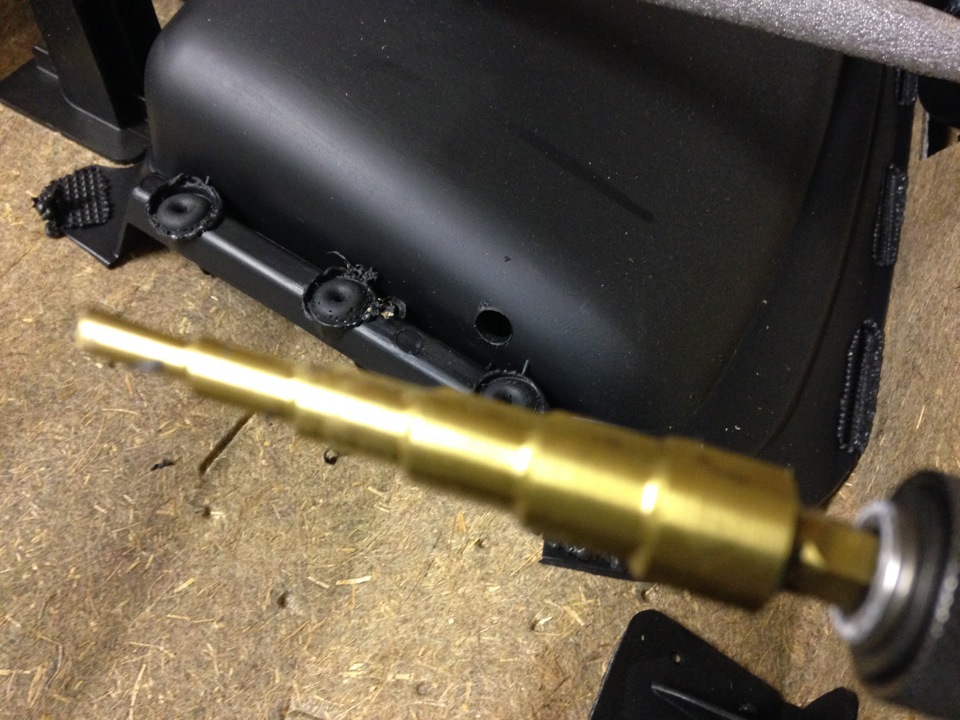

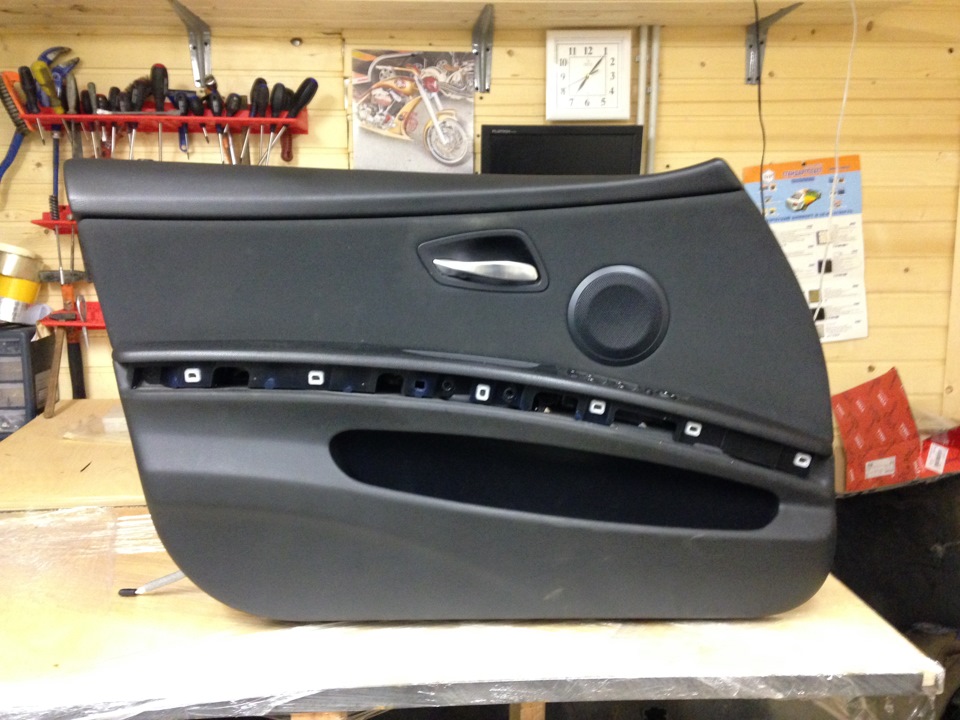

2)намечаем отверстия так, чтобы верхний край планки попал в щель между самой панелью двери и вставкой на ней. Сверлим, стараясь не промахнуться, т.к. можно угробить обшивку.

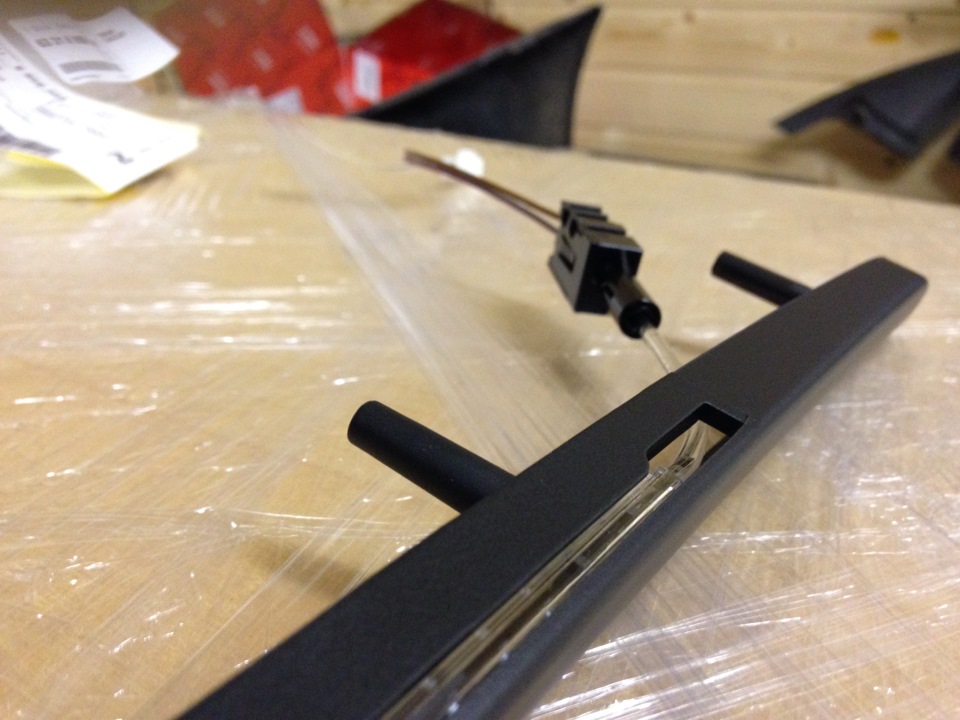

3)вставляем в планку световод, прикладываем к двери, намечаем и сверлим отверстие под него
4) Затем вставляем планку со световодом на место АККУРАТНО, чтобы не сломать световод
5) Закрепляемпланку с обратной стороны скобами, саморезами или термоклеем.

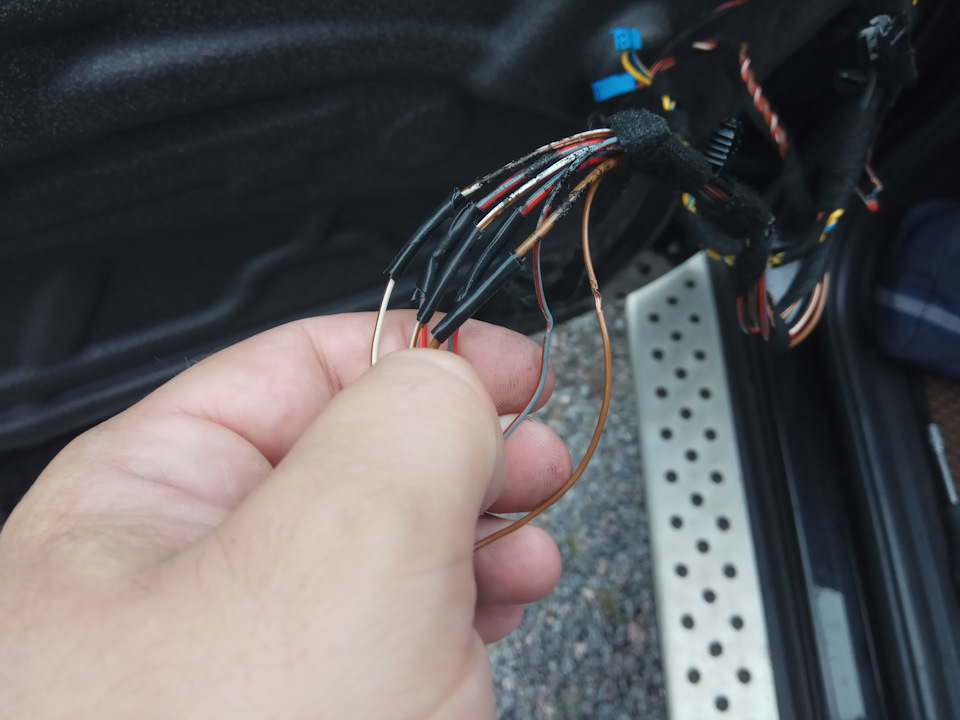

6) Подключаем провода через любой свой или штатный разъем (чтобы потом можно было снять обивку и осоединить их). Подключаем провода к блоку стеклоподъемника по цвету (от светодиода идут 2 провода, надо найти провода такого же цвета в блоке стеклоподъемника и соединить).

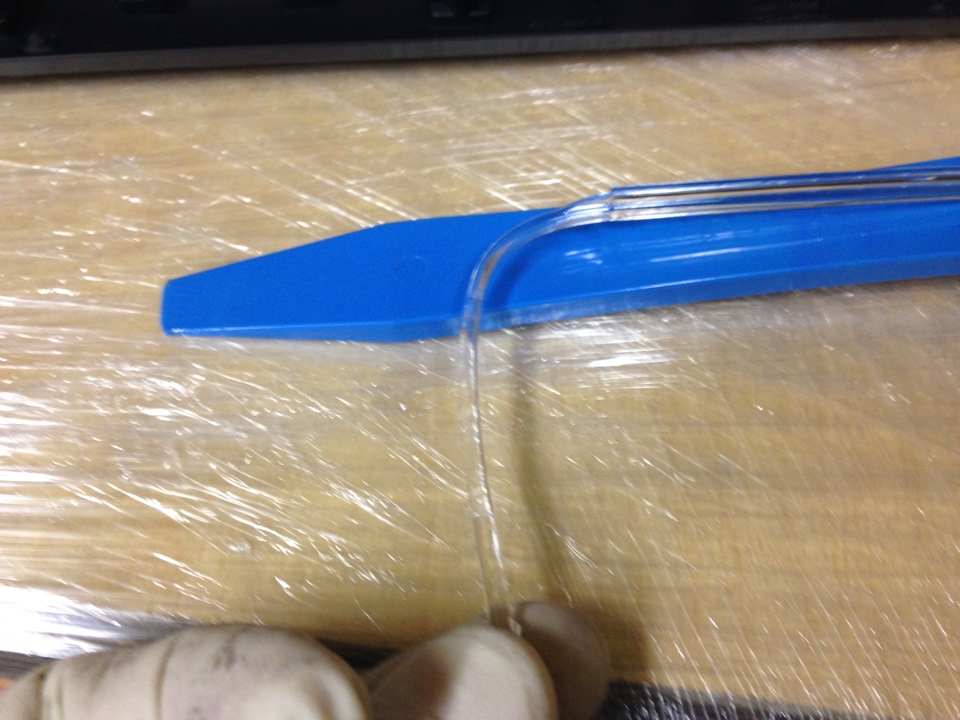

7) При установке обивки на место, нужно обратить внимание, чтобы вывод световода под обивкой не оттопыривася сильно и был по возможности поджат к обивке, т.к. при установке обшивки двери на место он может упереться в металл двери и сломаться. Световод можно подогнуть, нагрев строительным феном (нагрев КАК-следует и сгибая ОЧЕНЬ аккуратно). Я на этом этапе сломал световод, пришлось перезаказывать и ждать месяц.
Собственно все.
Светит слабовато, видно только ночью, да и то если нет фонарей. Нужно увеличивать яркость заменой светодиода или матованием световода, займусь позже.
Уюта добавляет, но 10.000 это, конечно, не стоит! Ну и ладно, что сделано, то сделано)
P.S. Избыток заказанных светодиодов использовал для подсветки карманов дверей.
Хочу подсветить по аналогии весь салон. Свет очень бледный, но за если сделать его в ногах, в карманах дверей и т.д., то получается очень уютно.
