Доделал подсветку дверных карт
3 месяца назад я уже переделал подсветку двери водителя, и все это время тестировал не много ли будет света. Яркостью я остался доволен
Сегодня за пару часиков переделал 3 оставшиеся двери. Думаю нет смысла рассказывать как снимается подсветка.

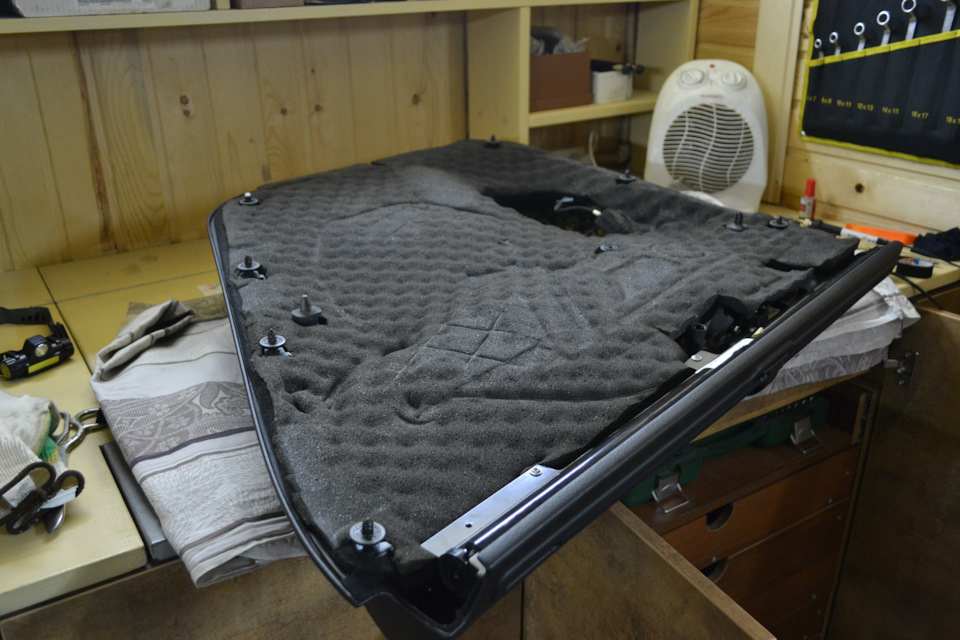

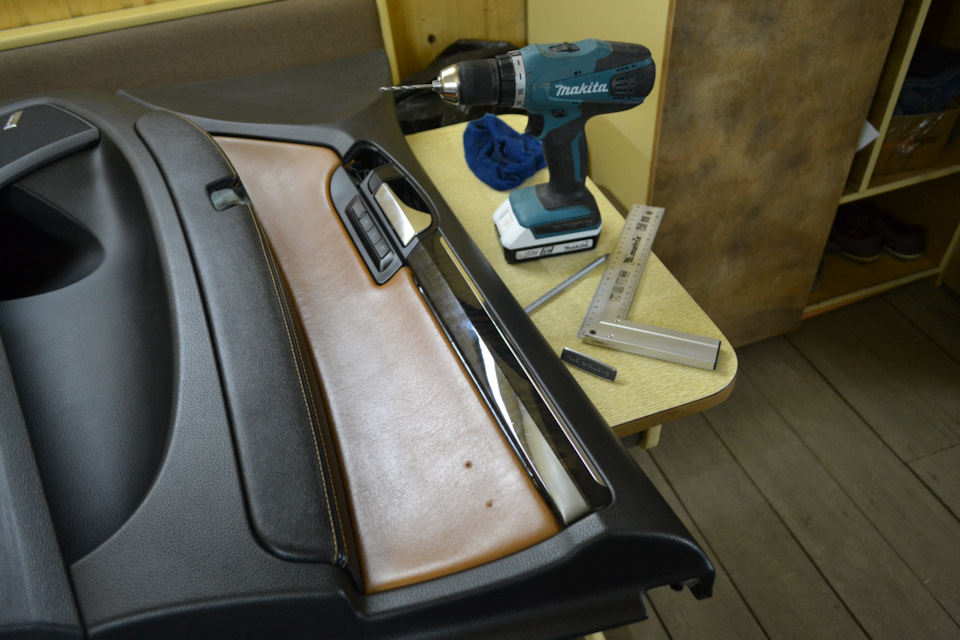

Пациент уже на столе

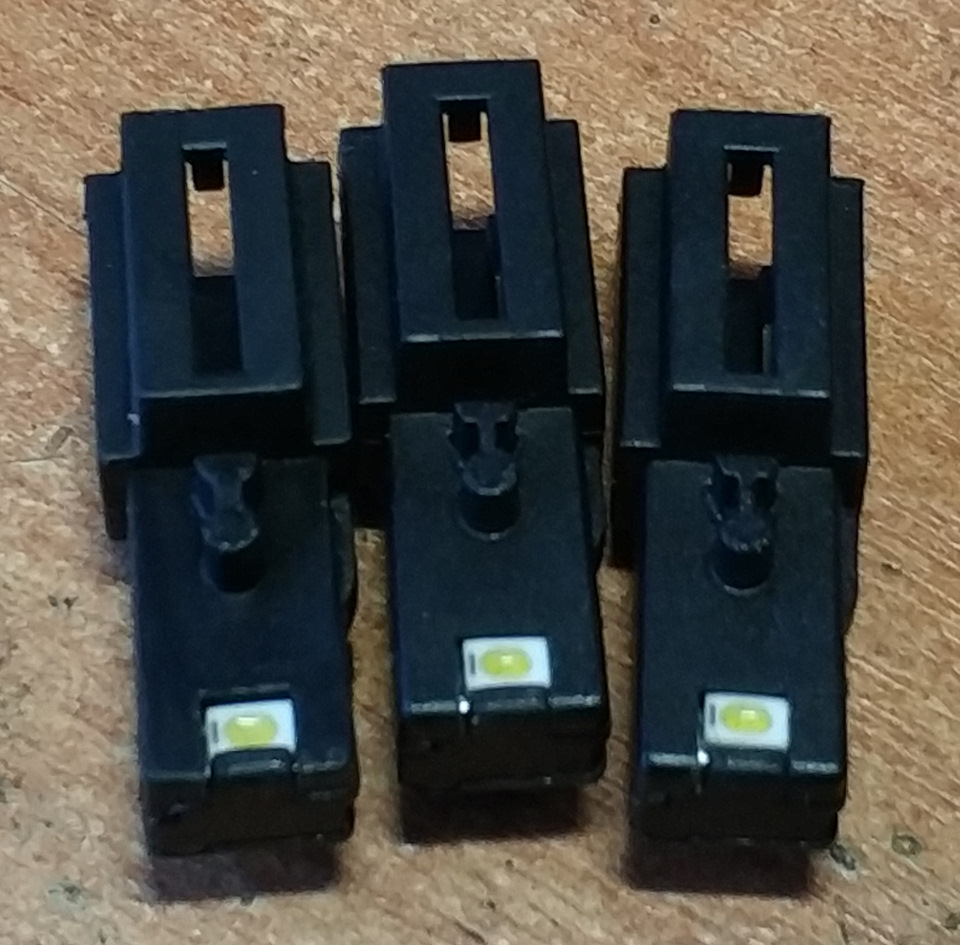

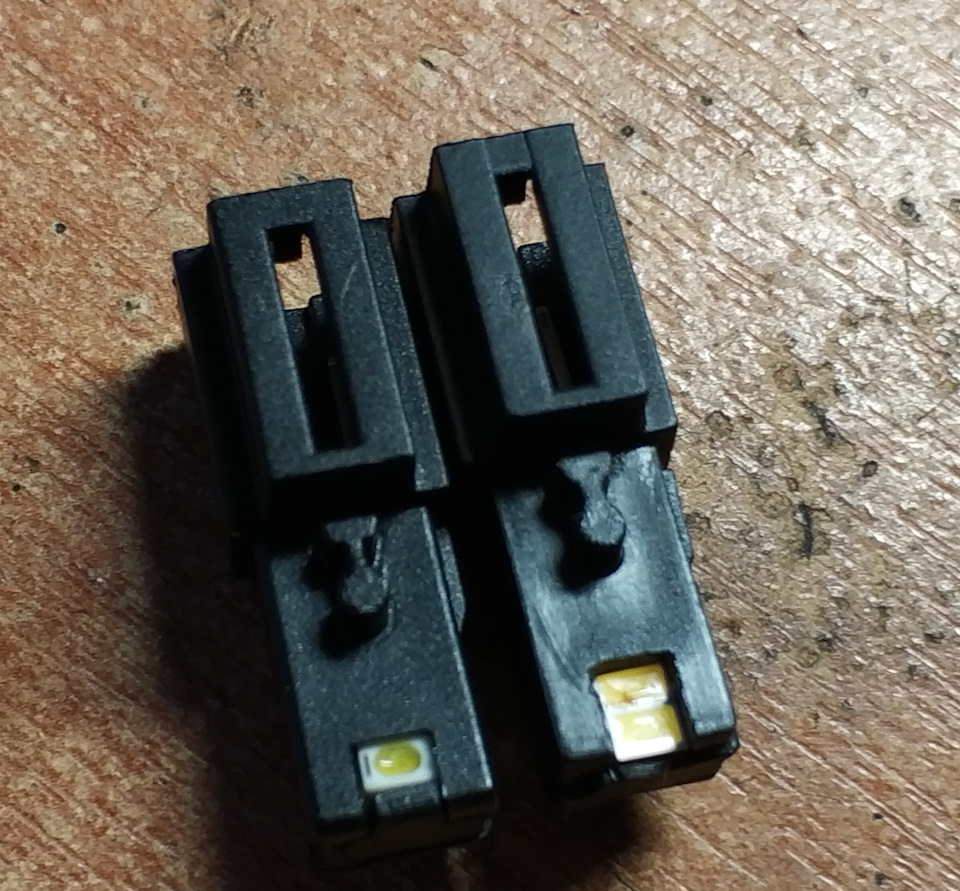

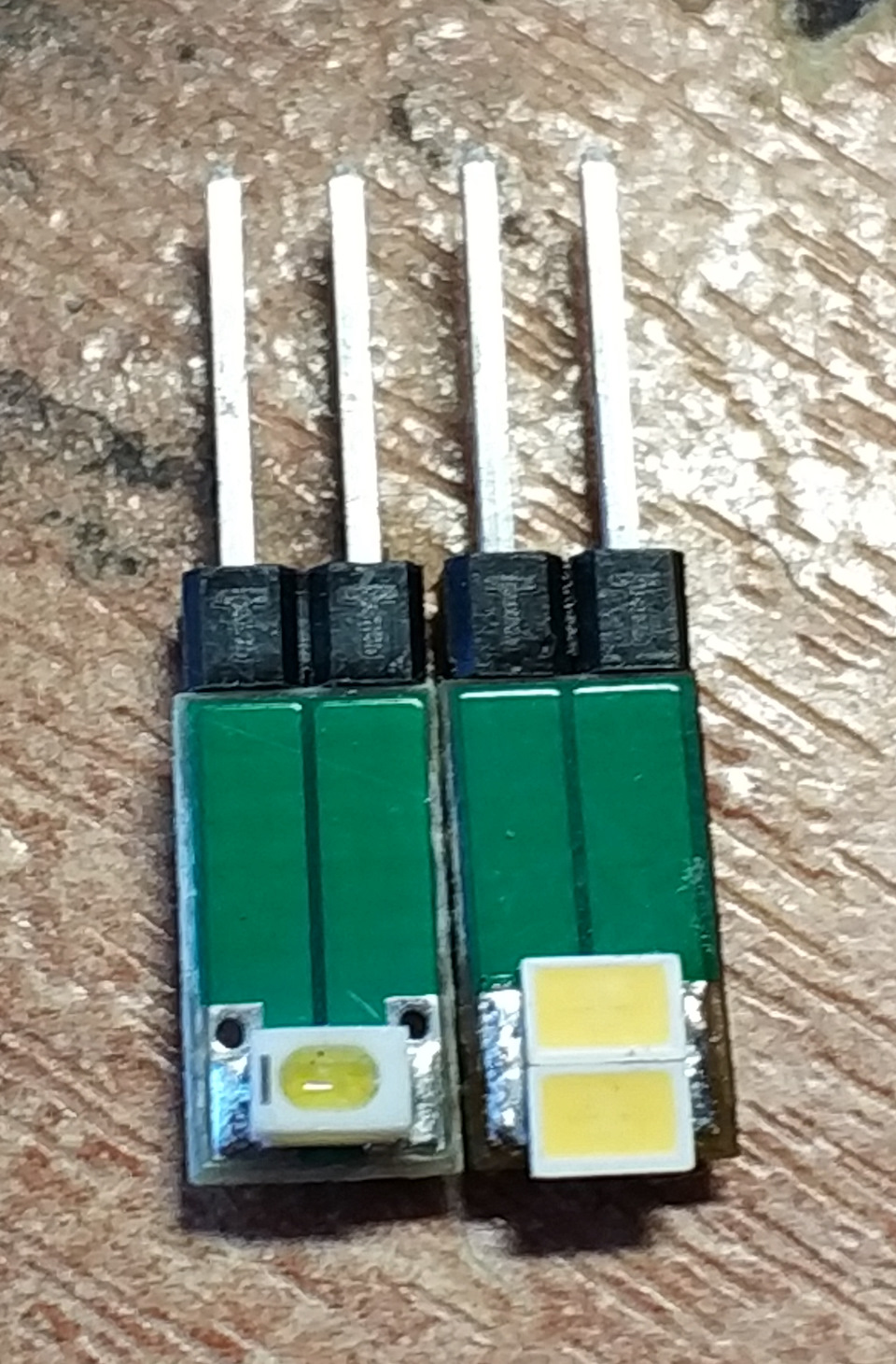

Модули со светодиодом
Модули без корпуса, удивляет не отмытая канифоль, явно делал друг китаец по заказу ауди
Одел в корпус, немного расточил дырку чтобы не перекрывать дополнительный источник света

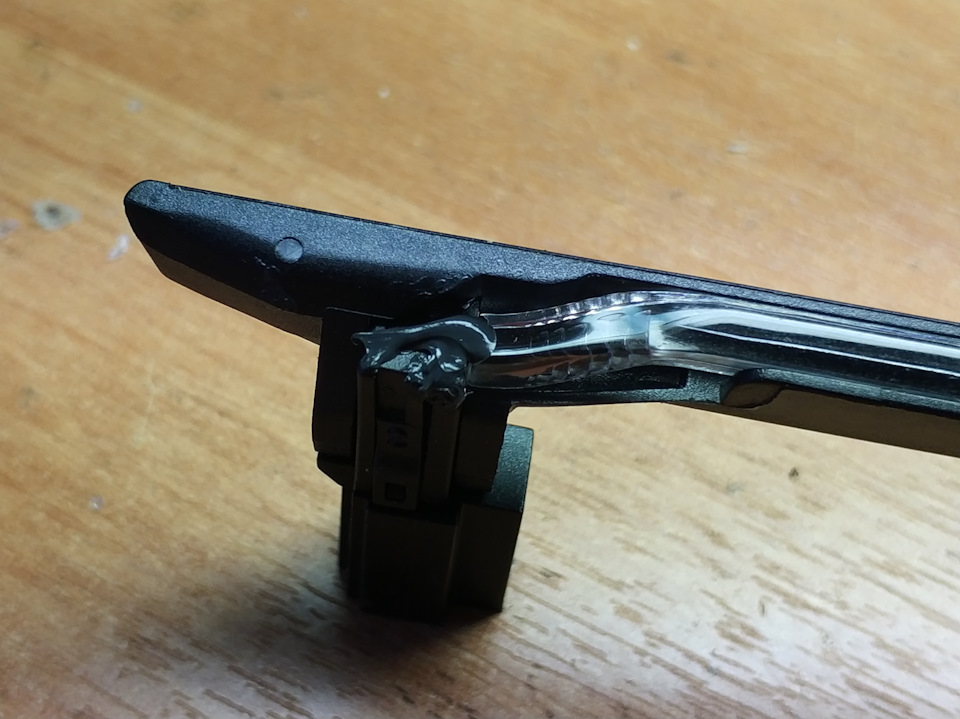

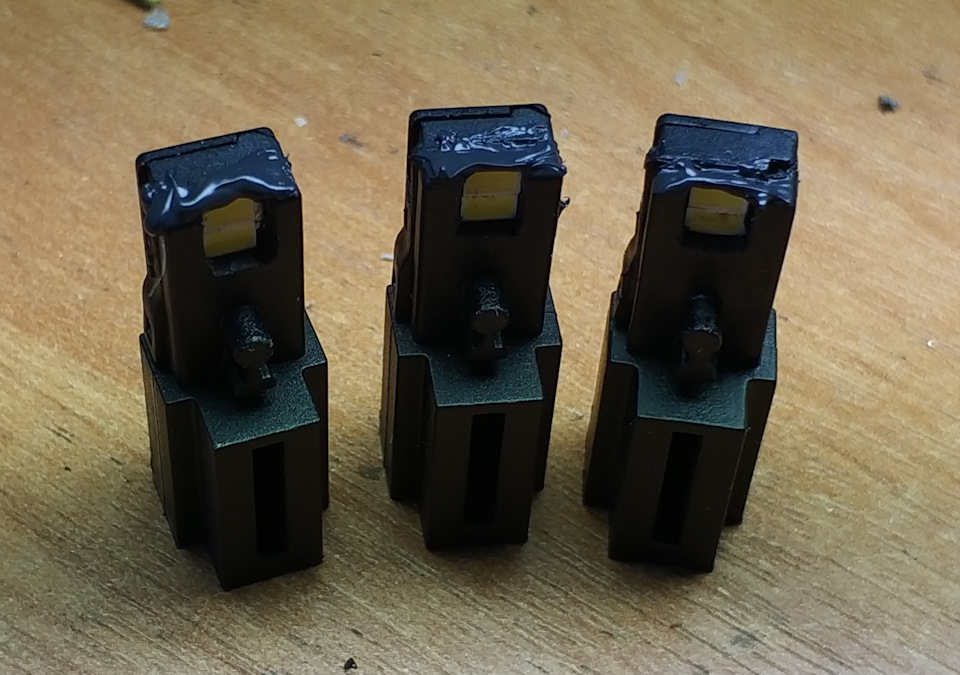

после расточки, получается так что немного света будет пробиваться через щели и светить не совсем туда куда надо, поэтому закрыл щели черным герметиком
Как это выглядит, телефон дает слабо представление о получившейся яркости, замечу штатная подсветка, телефоном практически не фотографируется с расстояния больше чем 50см, если фотографировать сверху вниз, т.е. не направляя на световод.
Подсветка дверей Q7 4L Base
В базовой комплектации при открытии дверей отсутствует подсветка в задних дверях и низ и фонарь безопасности, а в передних установлен фонарь только снизу.
Проблема в передних решается просто заменой красного Катафо́та (CatEyes), световозвраща́теля, ретрорефлектора, фликер (от англ. flicker) — устройство, предназначенное для отражения луча света в сторону источника с минимальным рассеиванием.
Меняем катафот на фонарь и присоединяем параллельно к существующему нижнему белому фонарю.
С задними дверями сложнее т.к. в дверной карте/обшивке отсутствуют и отверстия под установку фонарей и проводка.

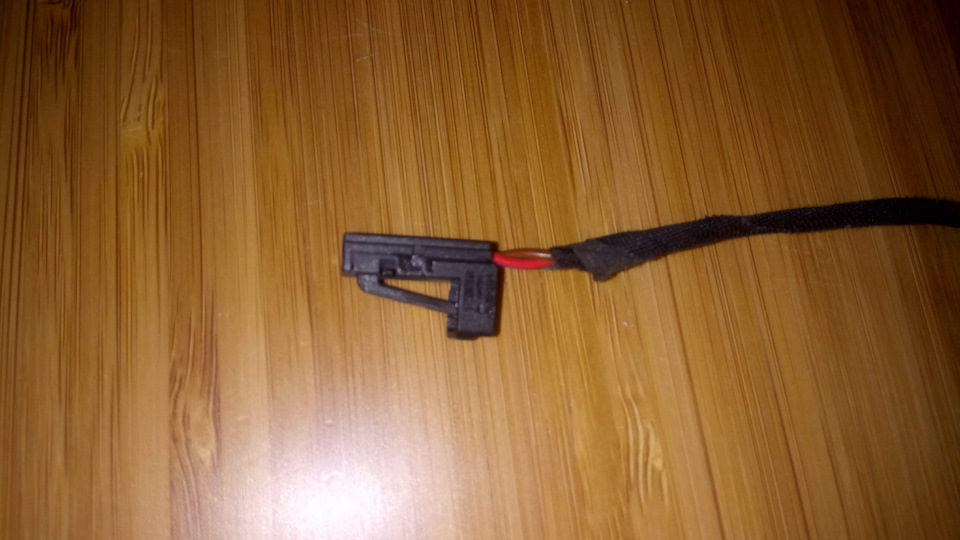

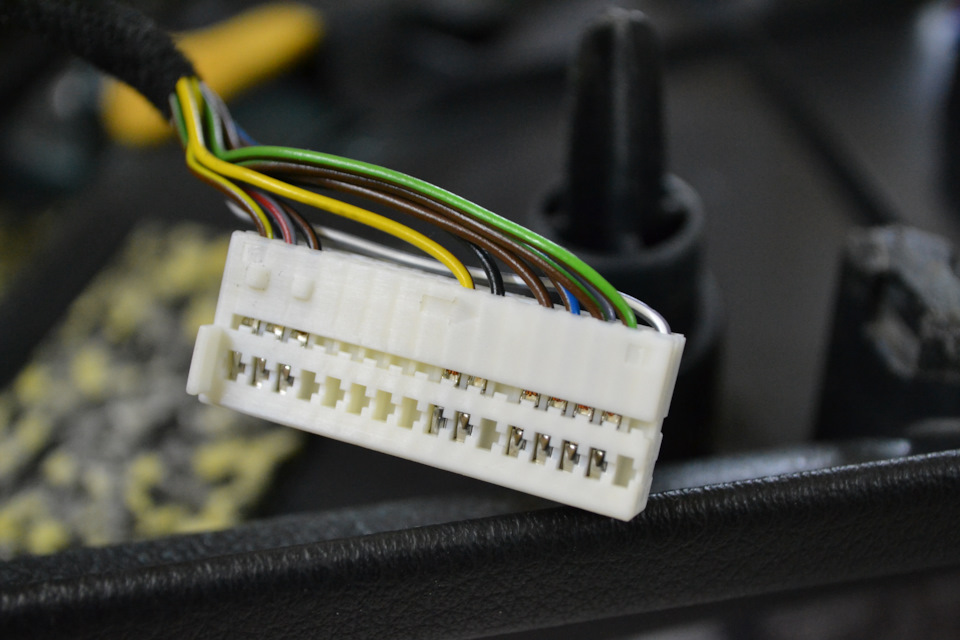

В разъеме проводки (4L0 971 693) идущей в карту двери отсутствует коннектор на подсветку

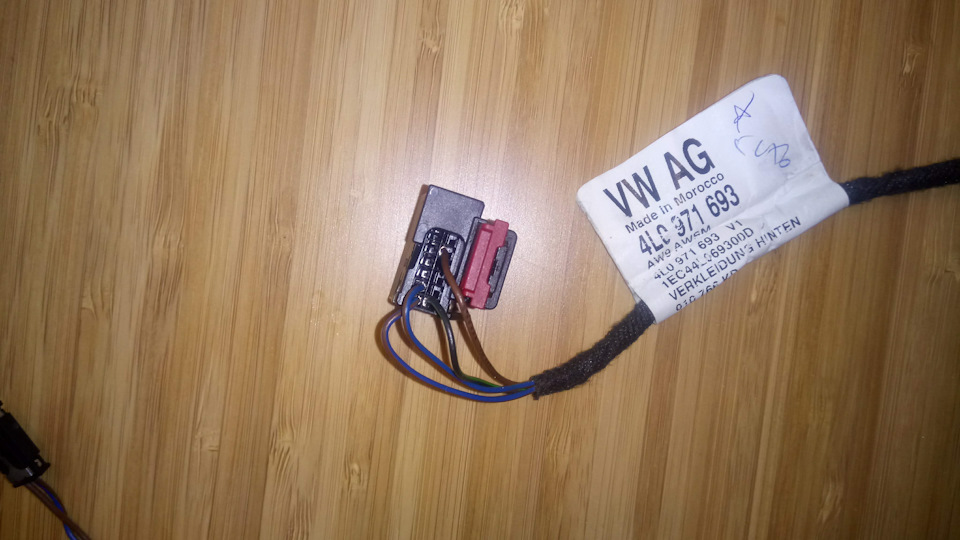

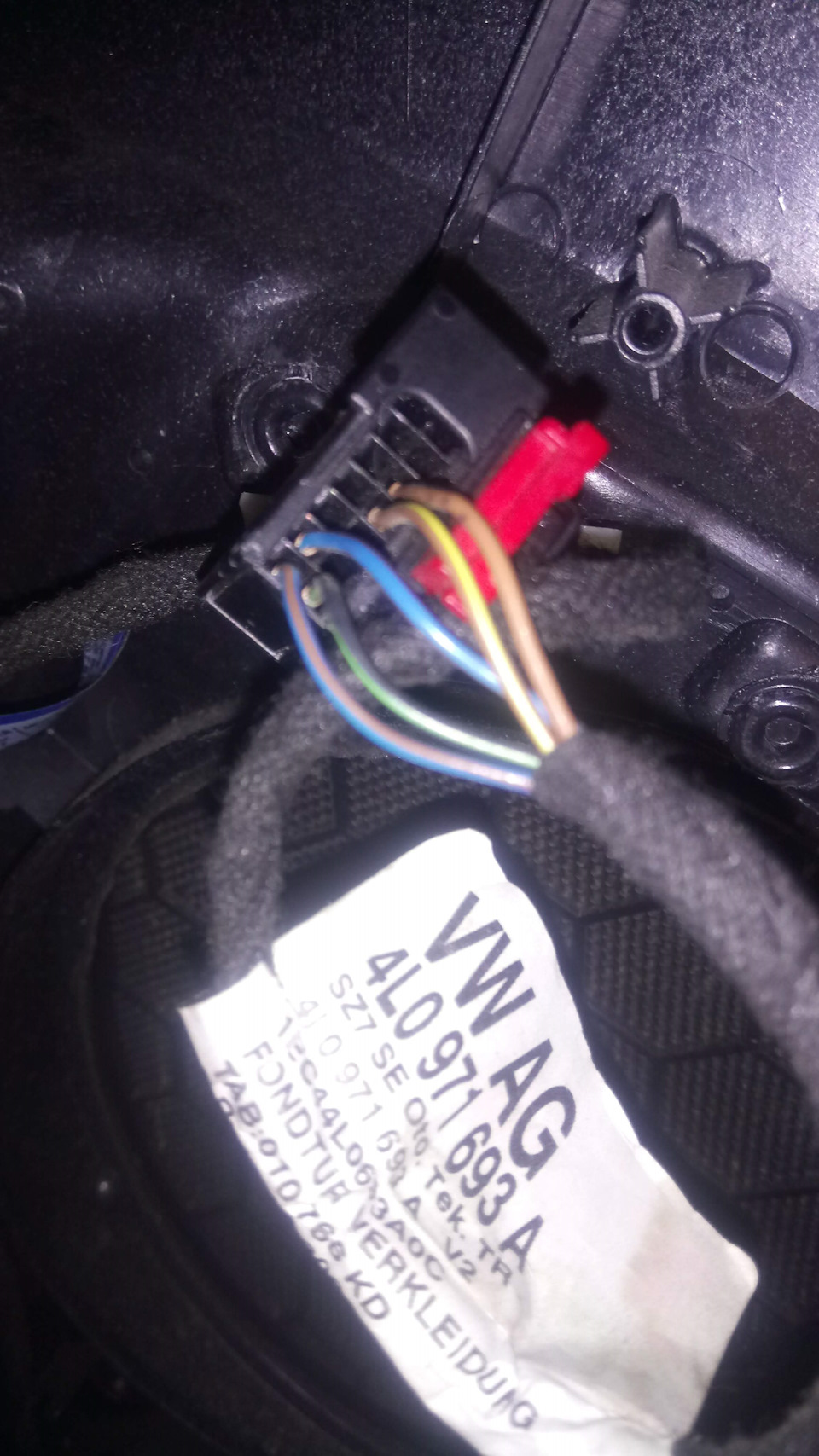

Я нашел на разборке проводку (4L0 971 693 A) с разъёмами на подсветку

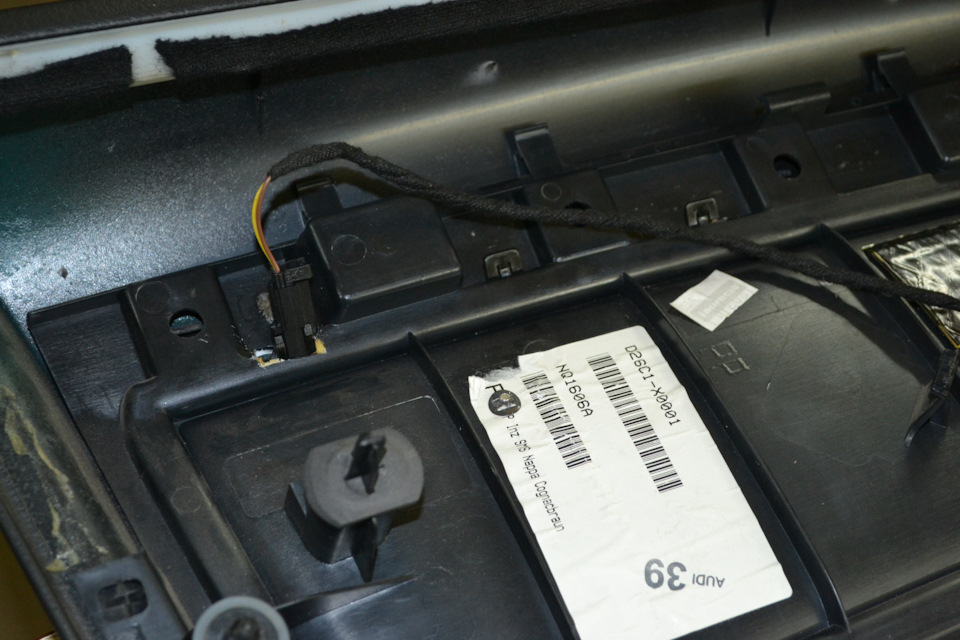

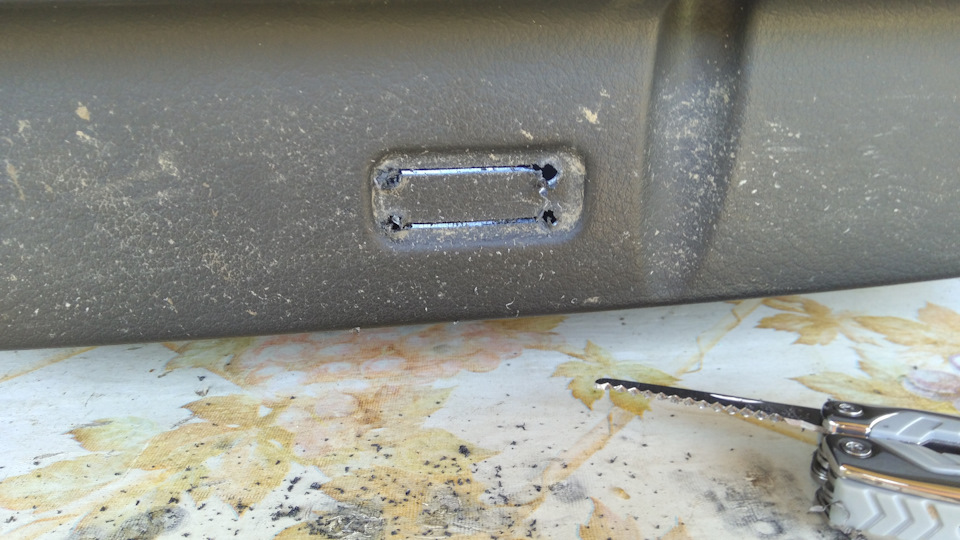

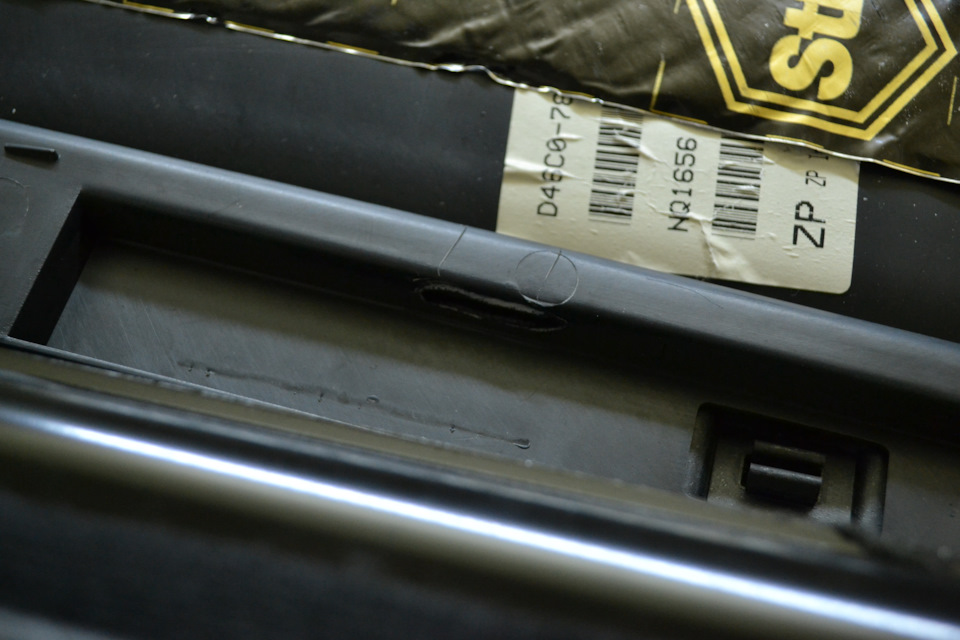

В самой обшивке есть выштамповка для фонарей безопасности, нужно аккуратно вырезать в размер отверстие и вставить плафоны/фонари.
Не забываем активировать подсветку VAG-COM Вася диагност. Теперь при открывании задних дверей горят красные фонари безопасности и подсветка пространства перед дверью.
Пока занимался низом выяснил, что можно заменить заглушку в карте на декоративную подсветку
VAG 4L0 919 178
VAG 4L0 919 177
VAG 4L0 919 173
VAG 4L0 919 174
Цена 1400-1600 за шт.
В стандарте AUDI цвет подсветки белый, некоторые инсталляторы меняют светодиод на красный.
Для подключения потребуется разъем VAG 4B0 971 832

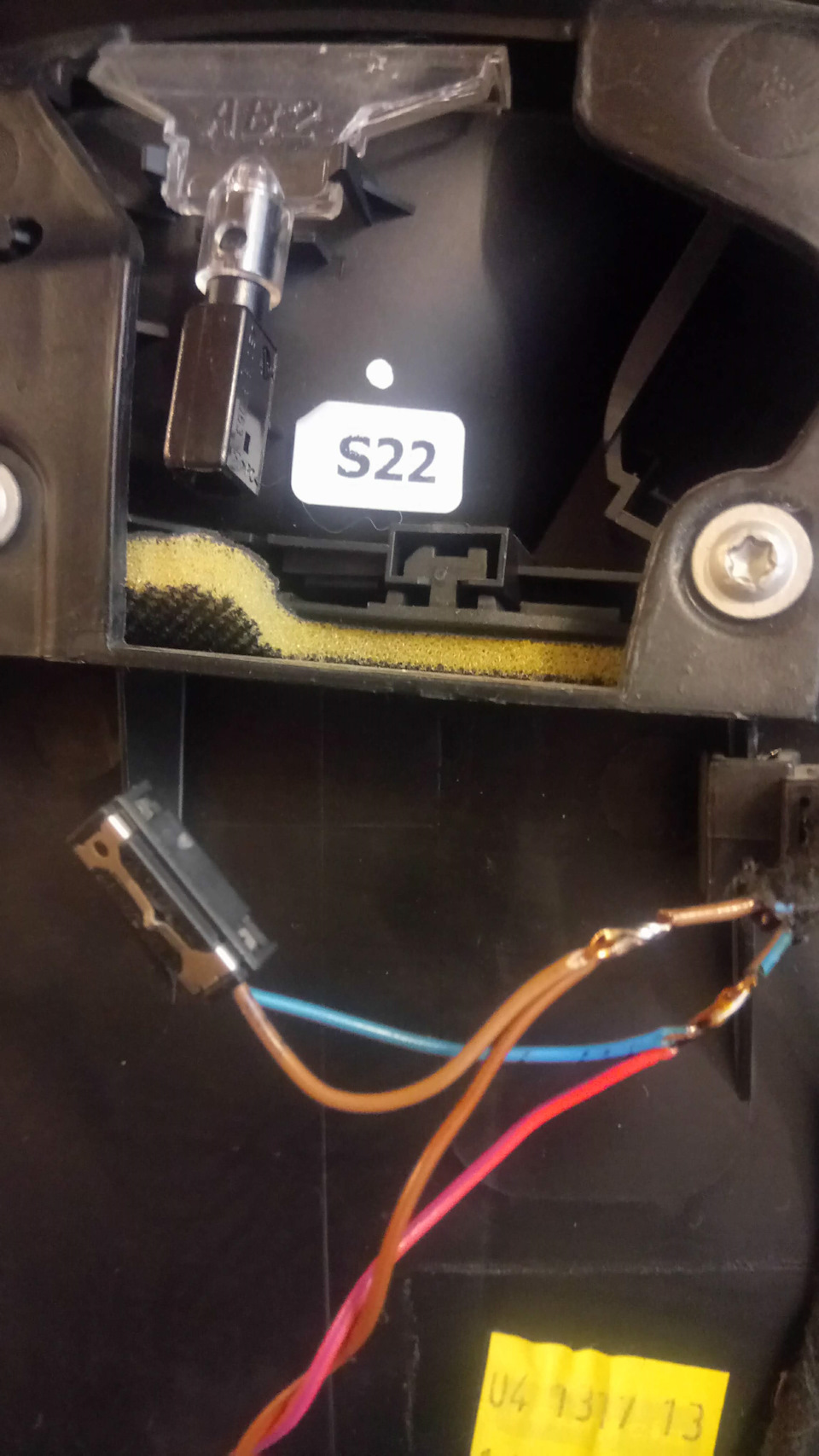

Я подключился параллельно подсветки внутренней ручки открывания двери
Дополнительного программирования не требуется,
УДАЧИ!
Контурная подсветка в карты дверей…
Всем привет 🖐

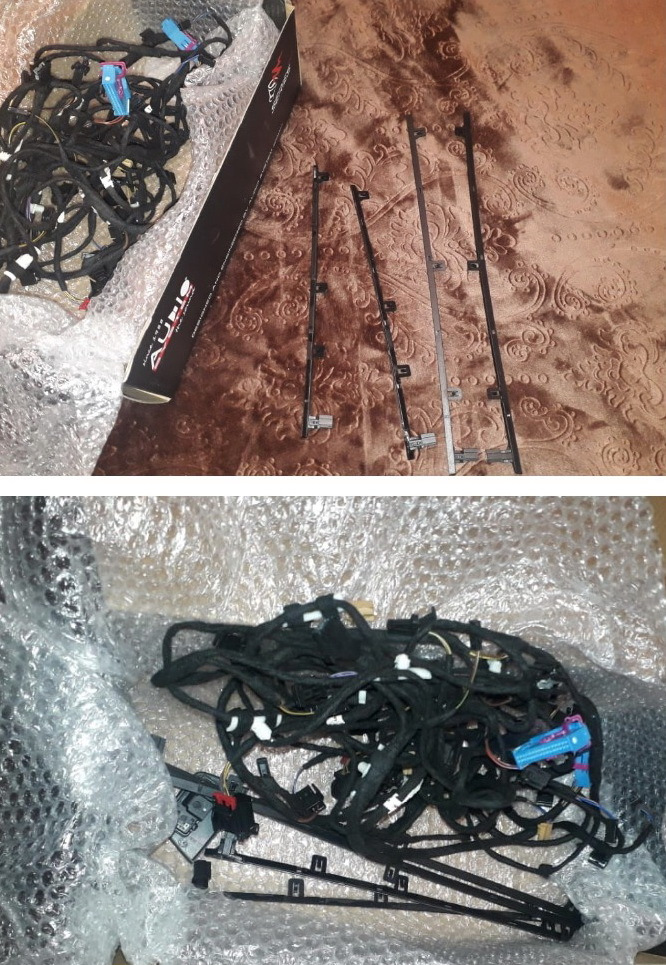

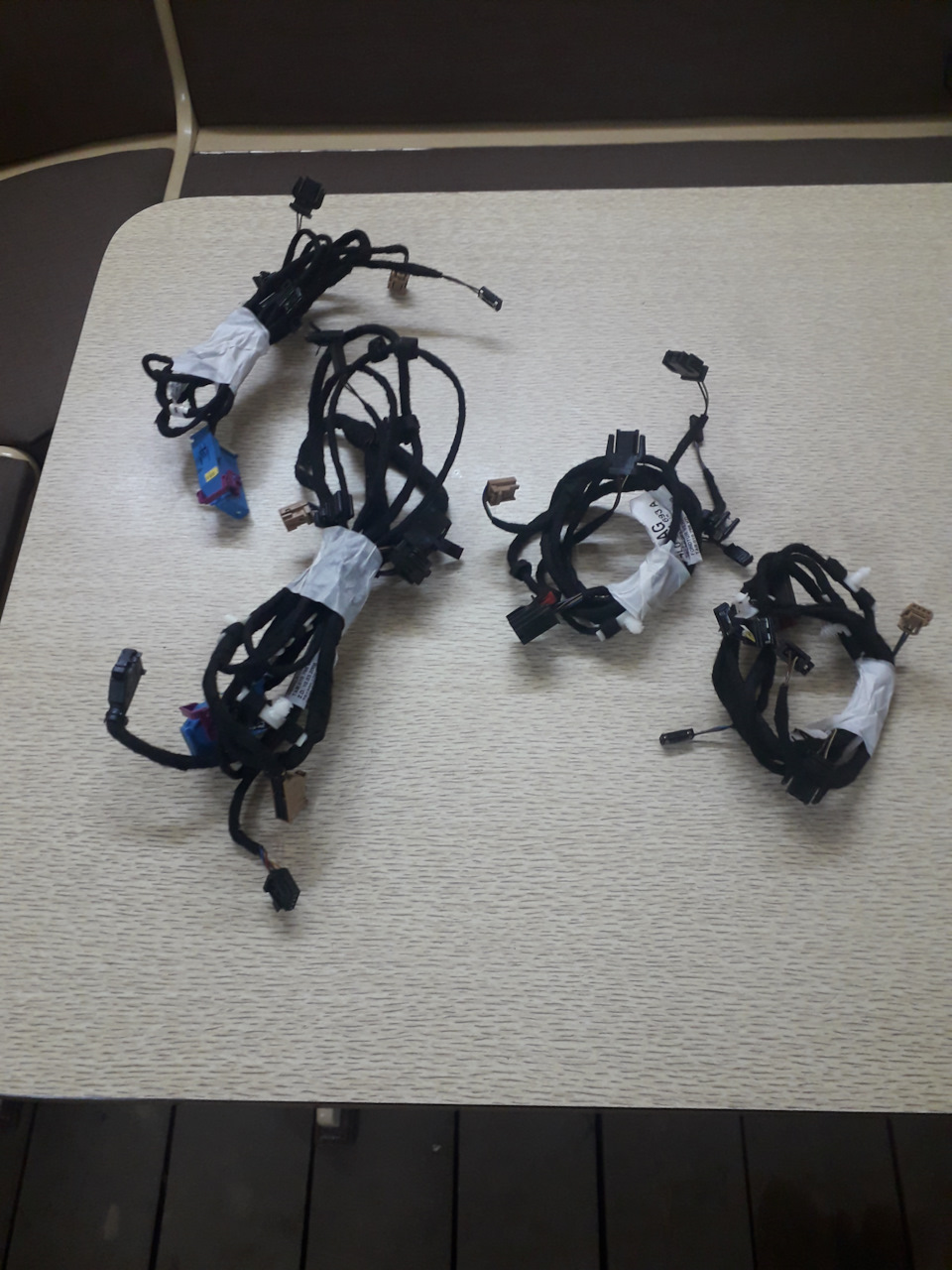

Приобрёл как то ещё зимой контурную подсветку в карты дверей от рестайла вместе со жгутами проводки…И лежала она, ждала своего часа…
Тут вдруг в передней пассажирской двери что то стало мешать опусканию стекла, ну раз уж снимать обшивку, то решил сразу внедрить контурную подсветку…
Сняв обшивку увидел что фишка отключенной ручки мешала.Исправив это дело, принялся устанавливать подсветку…

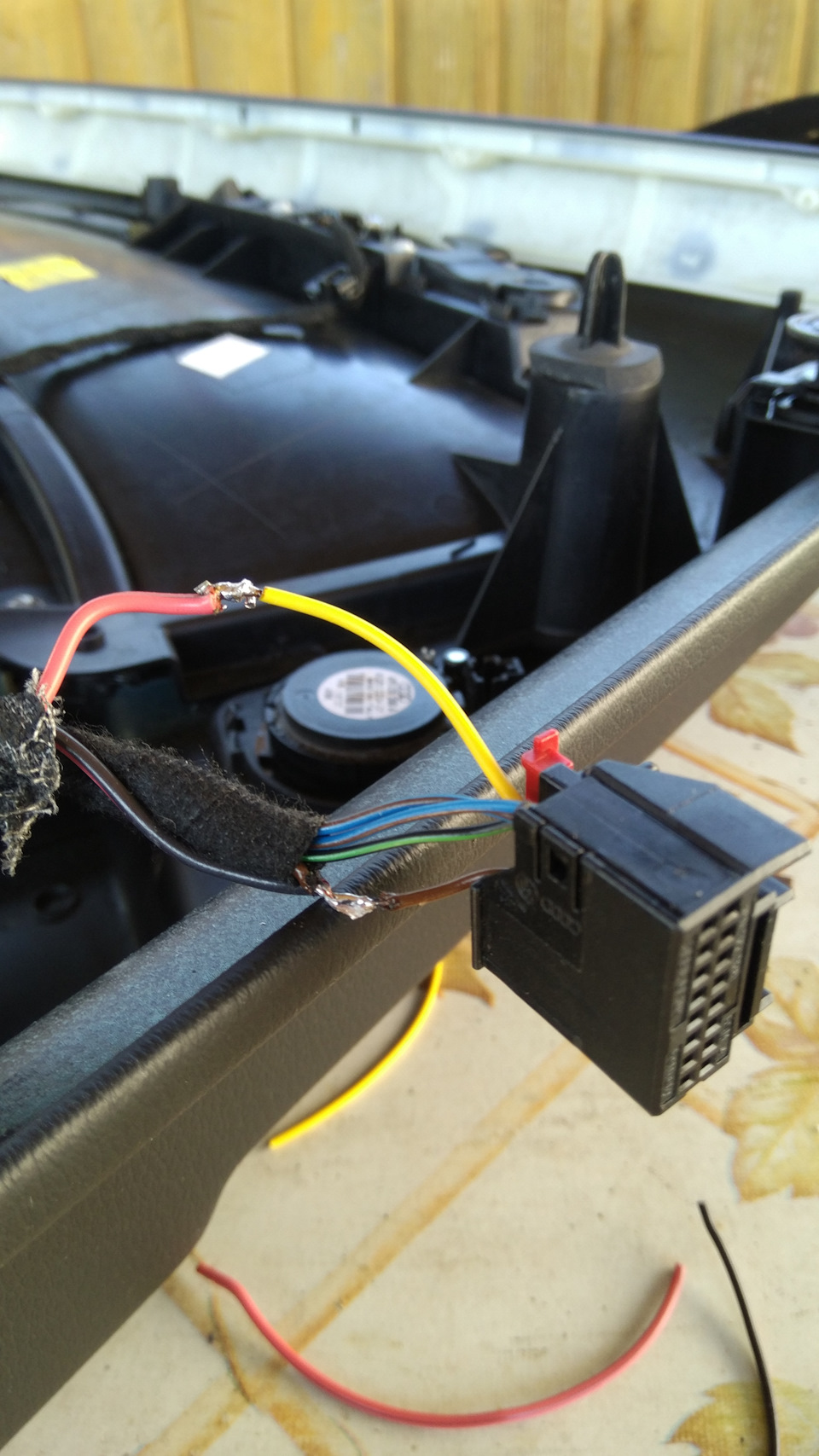

Для передней пассажирской двери проводка которая была куплена с планками контурной подсветки оказалать не под память сидения как было заявлено!)Из её жгута извлёк два провода с фишкой, плюс в 8 пин добавил, минус скрутил с минусом идущим на подсветку ручки.Так то масса там одна на все светильники)
На остальных обшивках проводку просто поменял…
Пригодился инструмент типа для разборки фар, купленным на алике) Им удобно было снимать клипсы держащие проводку …

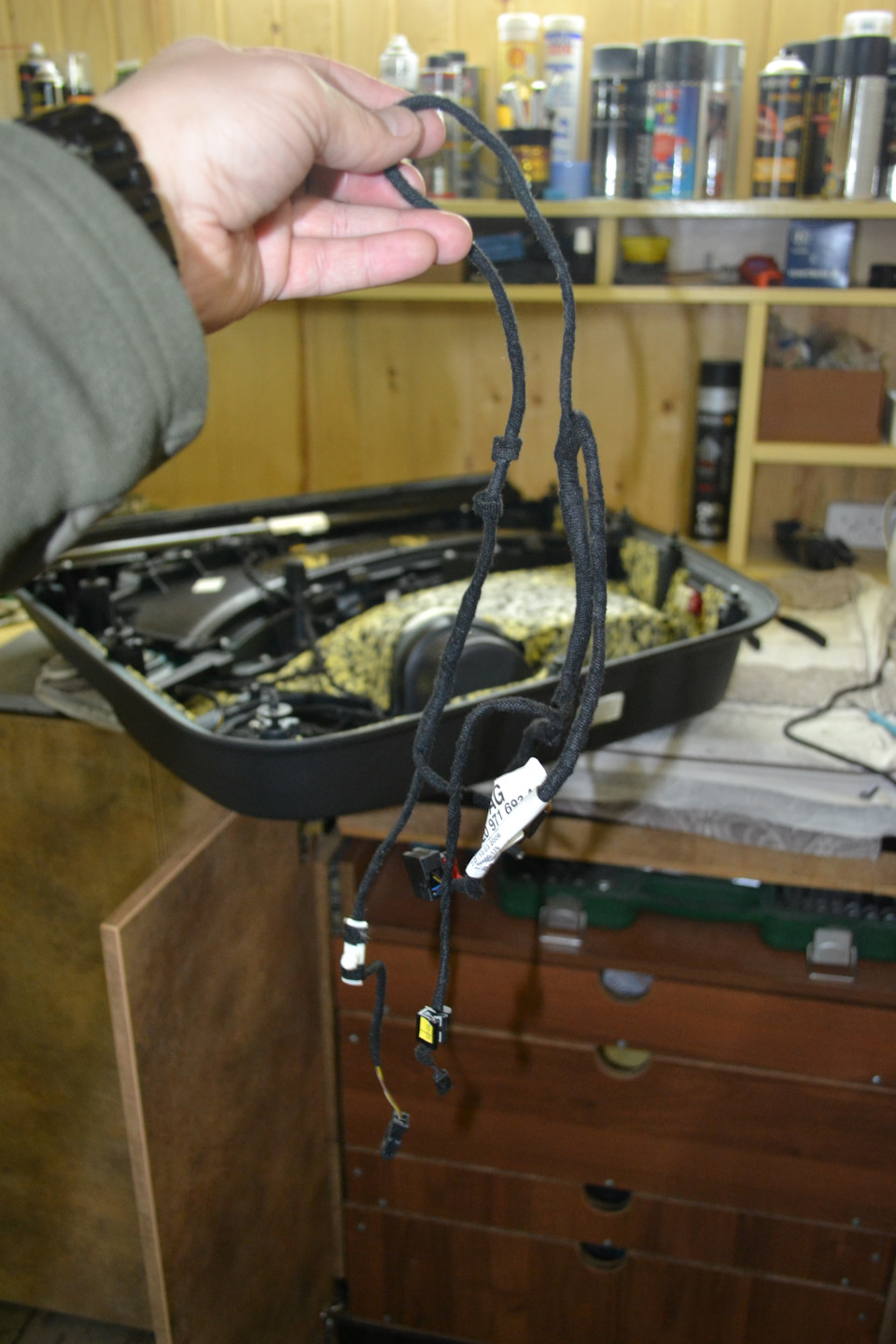

Старая проводка…Подогнал её товарищу…
По установке планок руководствовался то этим отчётом…

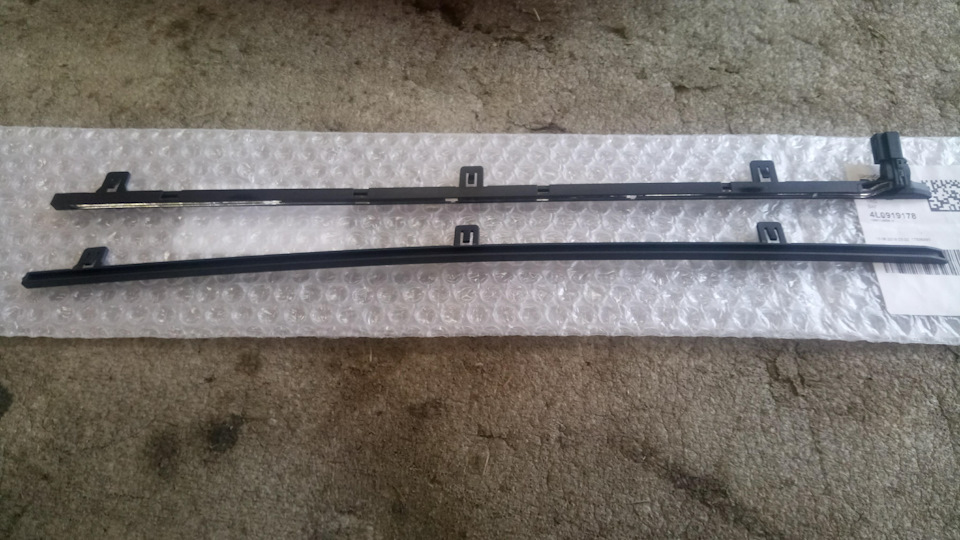

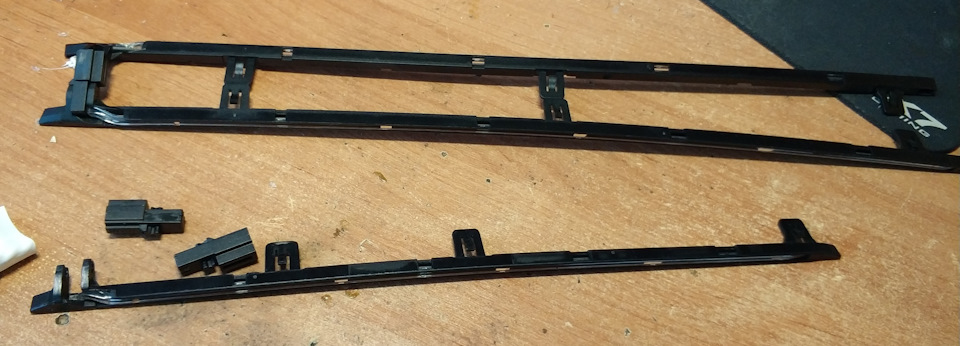

Для установки планок потребовалось отрезать слой винила…
Паяльником проплавил отверстия подрезал скальпелем…
Вставил планку с лицевой стороны…

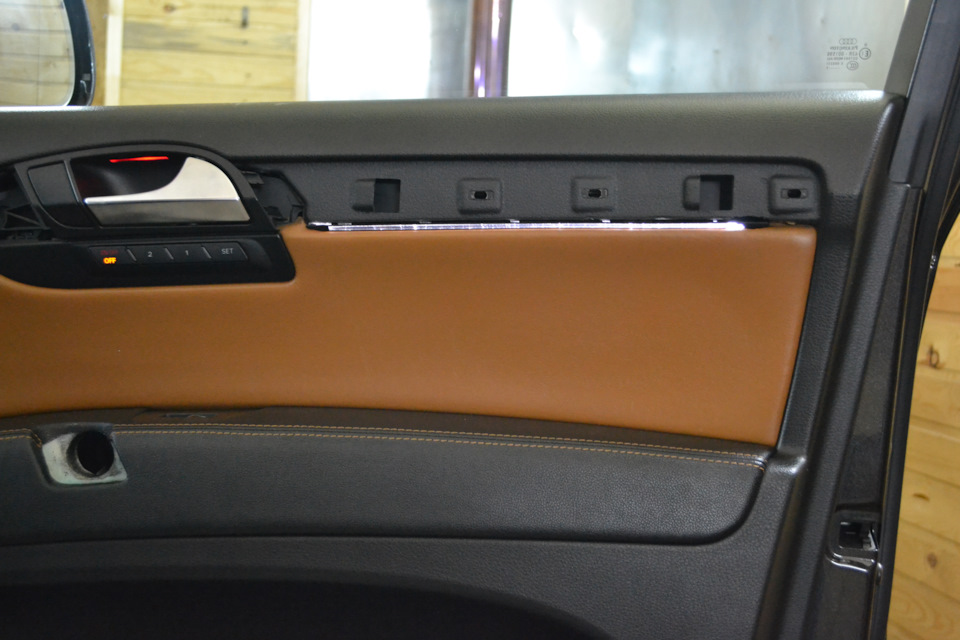

Примерка и оценка того как светит контурная подсветка…

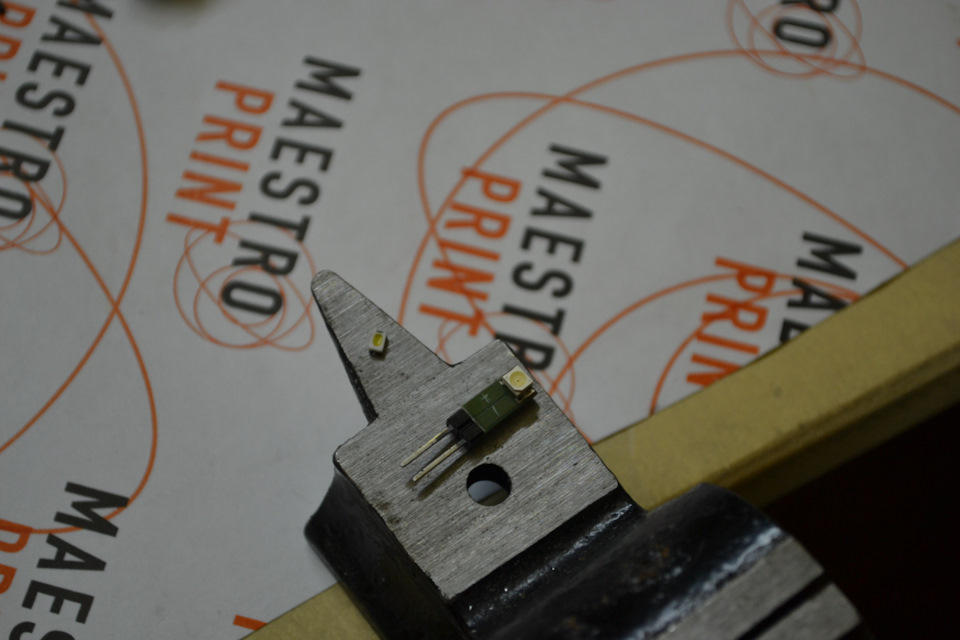

Подсветка на рестайле светит белым, я решил что как то не к месту и перепаял диоды, пригодилась приборка от А8 D3 которую покупал ради стрелок) Выпаял с неё диоды и перепаял на платы контурной подсветки…

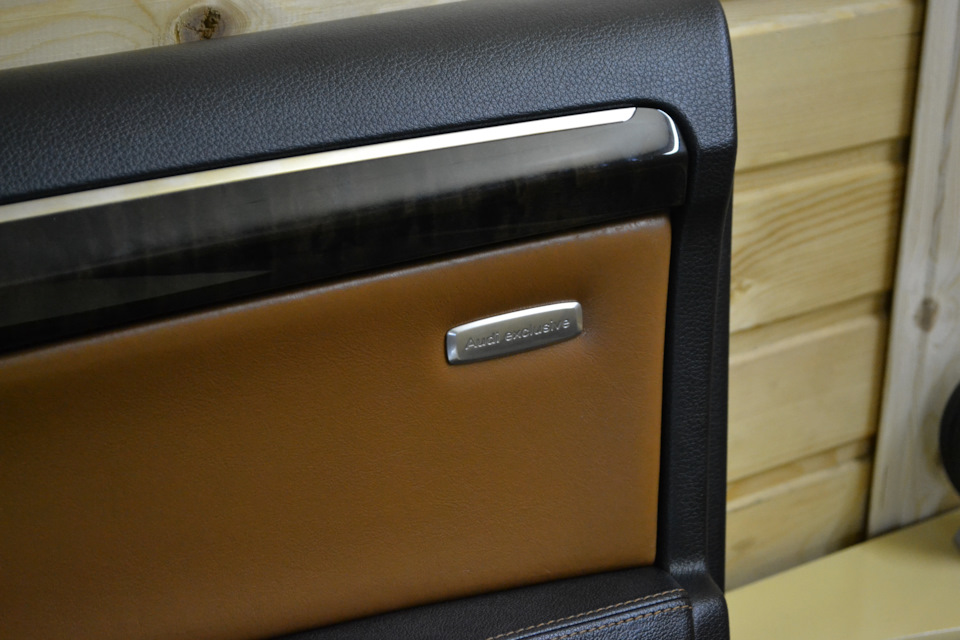

Попутно внедрил два шильдика на передние двери audi exclusive, подаренные мне Коляном Ghejik За подарок спасибо Коль 🤝

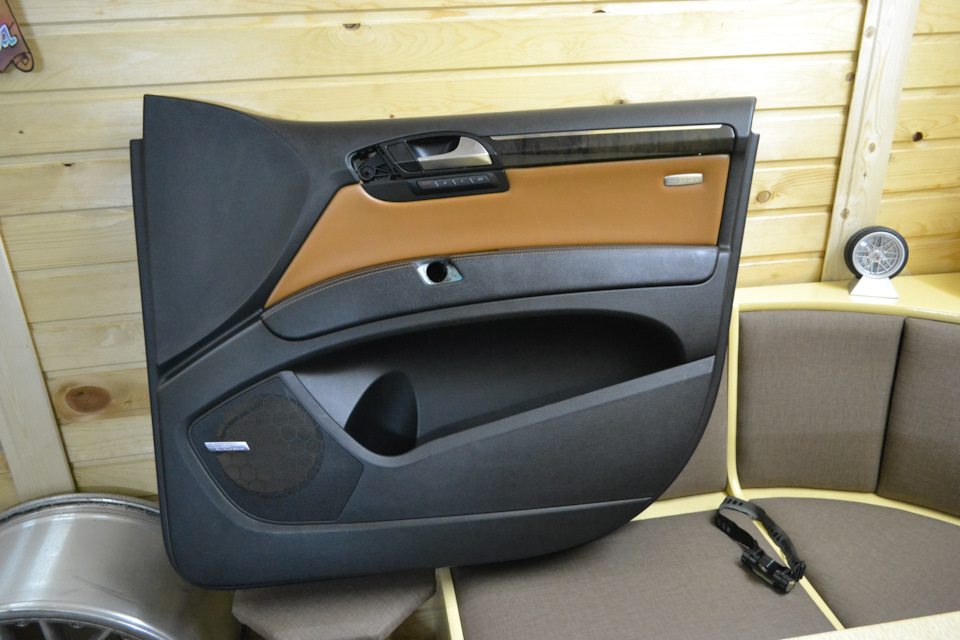

Обшивка готова к установке…
Что бы заработала подсветка надо внести изменения в кодировку:

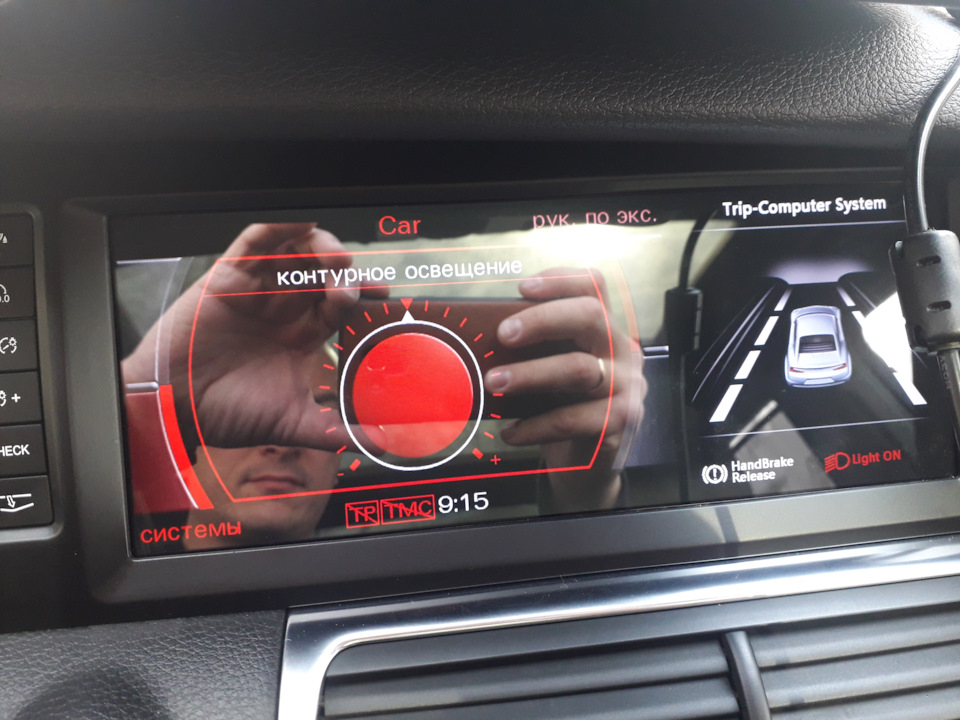

Блок комфорта (46), добавляем к существующей кодировке +8192, через MMI начнёт регулироваться яркость в ногах и самой контурной подсветки в дверях. У меня уже давно активировано было…
Далее заходим в блоки каждой дверей и добавляем к кодировкам +32…

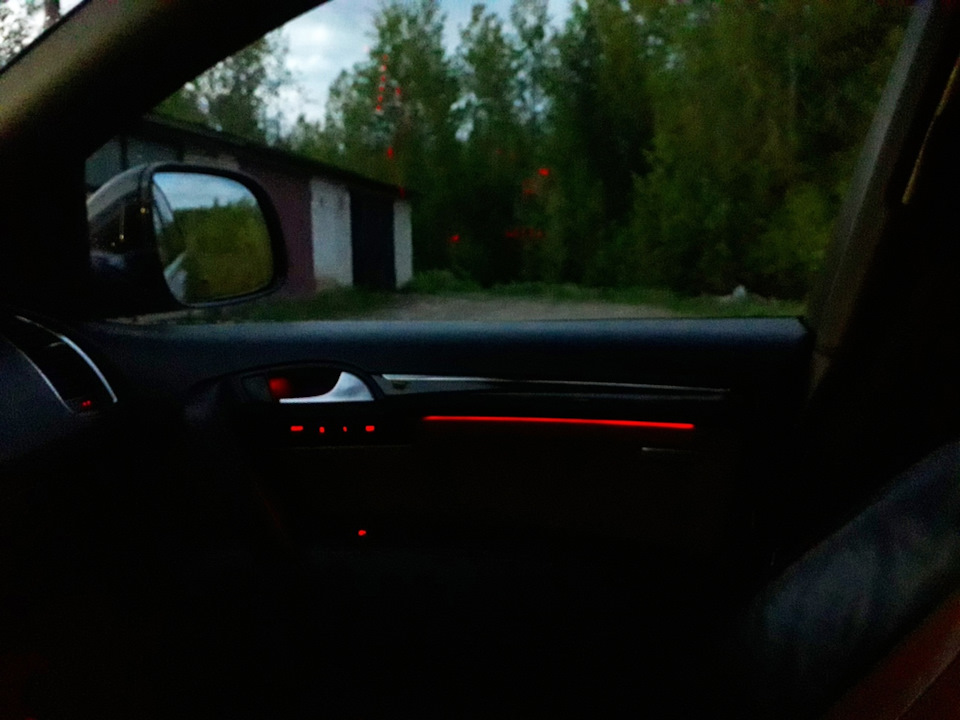

Красная перепаянная подсветка мне кажется в тему ко всей подсветки в целом…

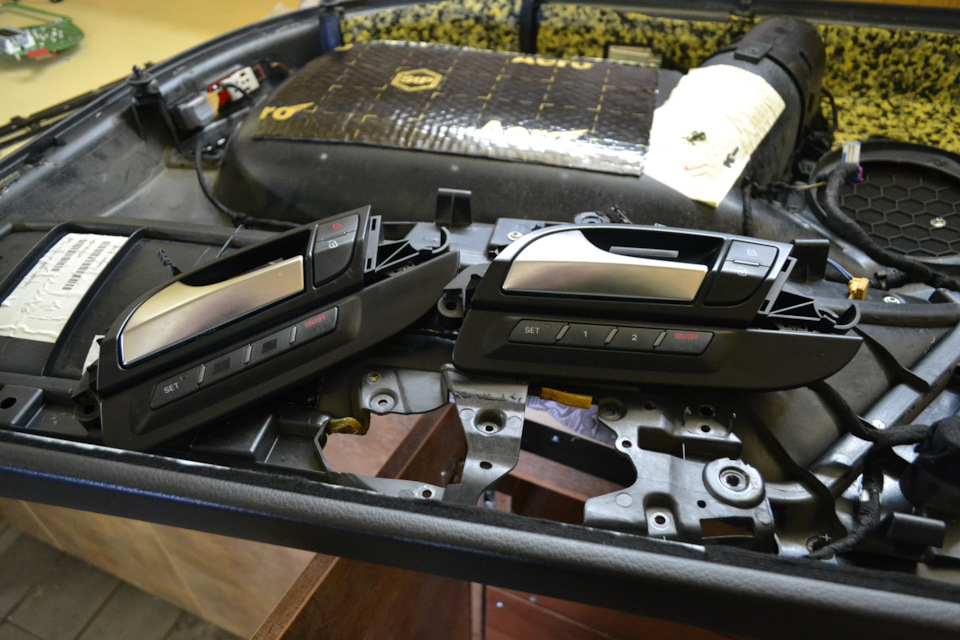

Вместе с контурной подсветкой была приобретена ручка с кнопками памяти, а то на моих кнопках ещё при покупке были зацарапаны кнопки, как так можно было 🤦♂️🤷♂️

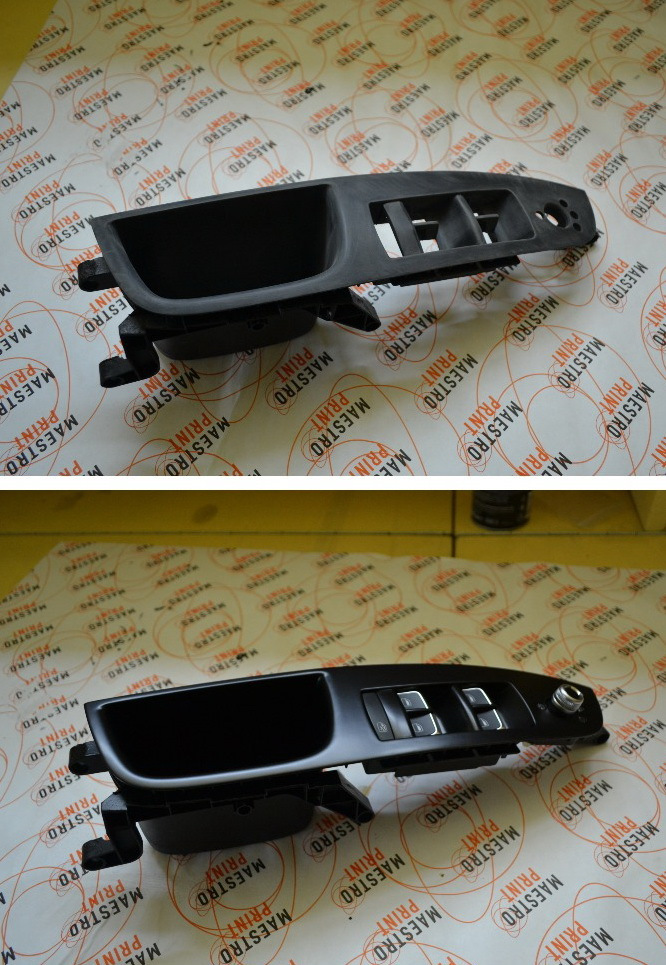

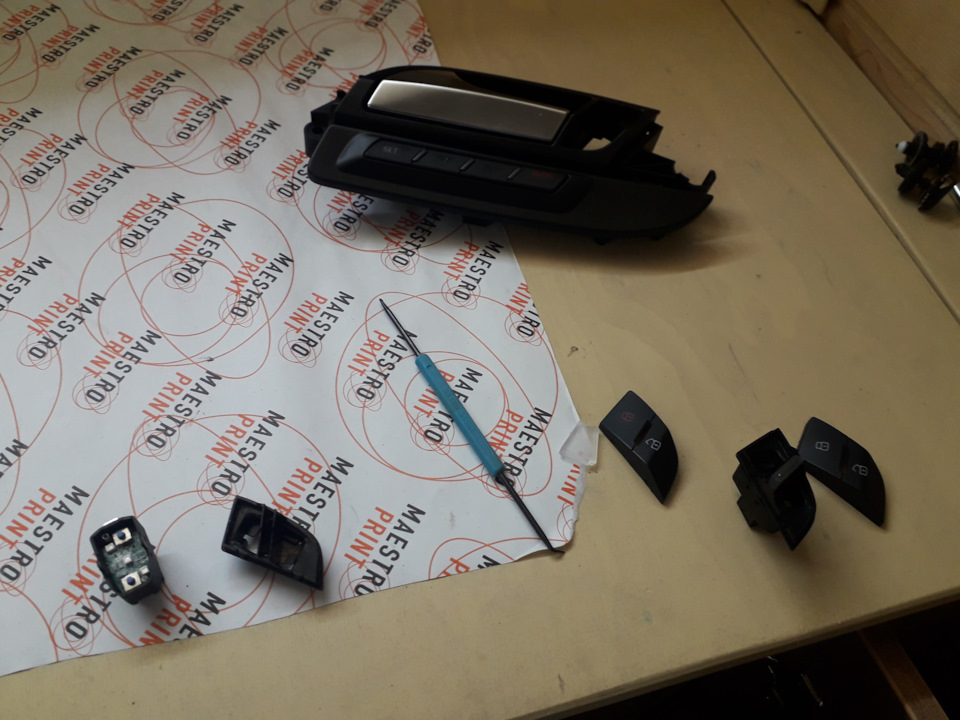

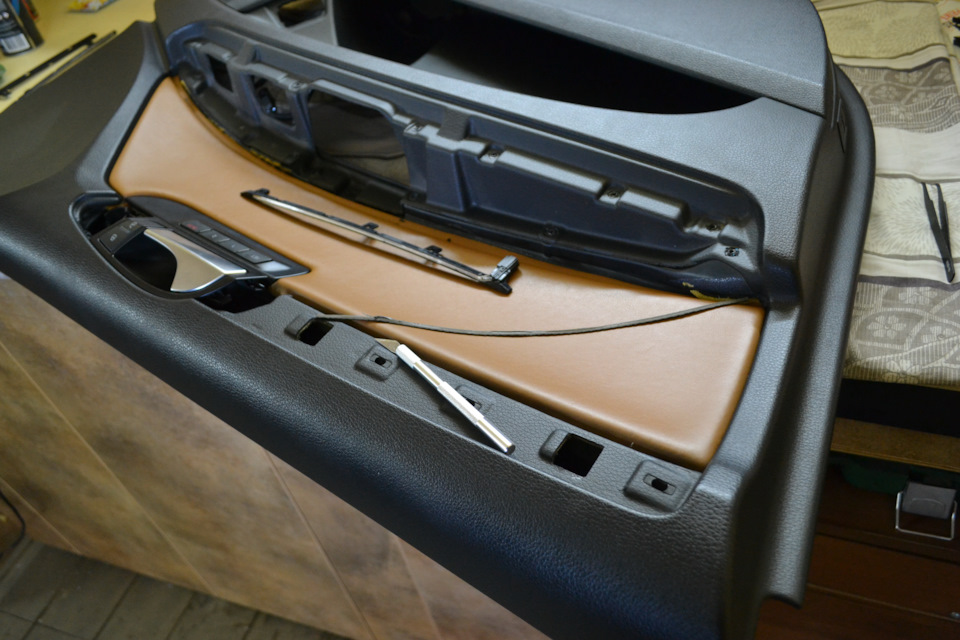

Ручка в сборе меняется посто.Надо открутить все эти шурупы)

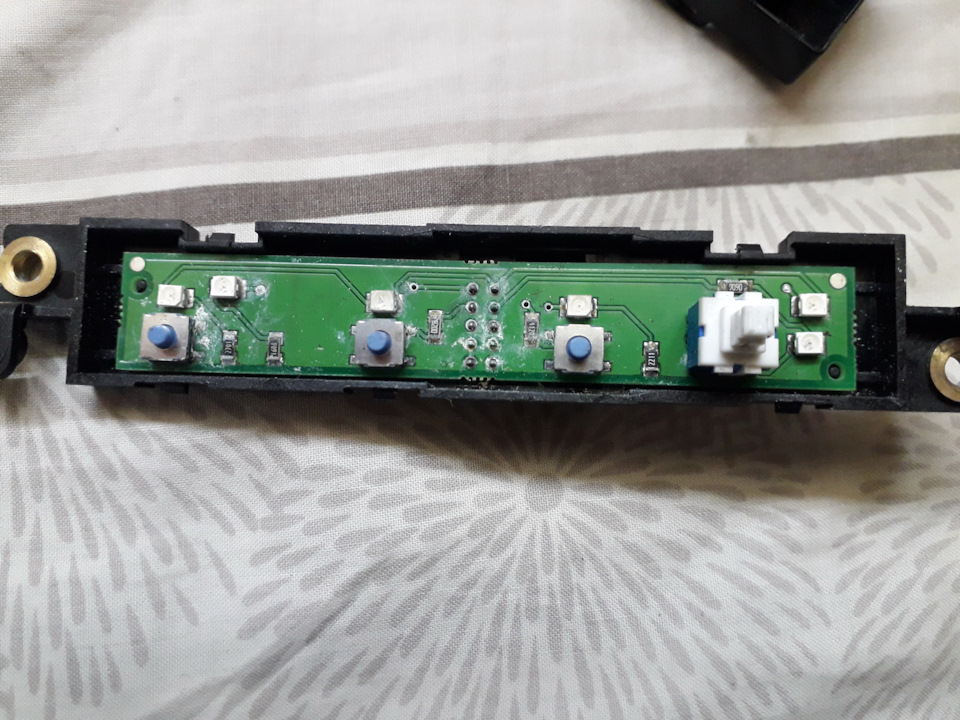

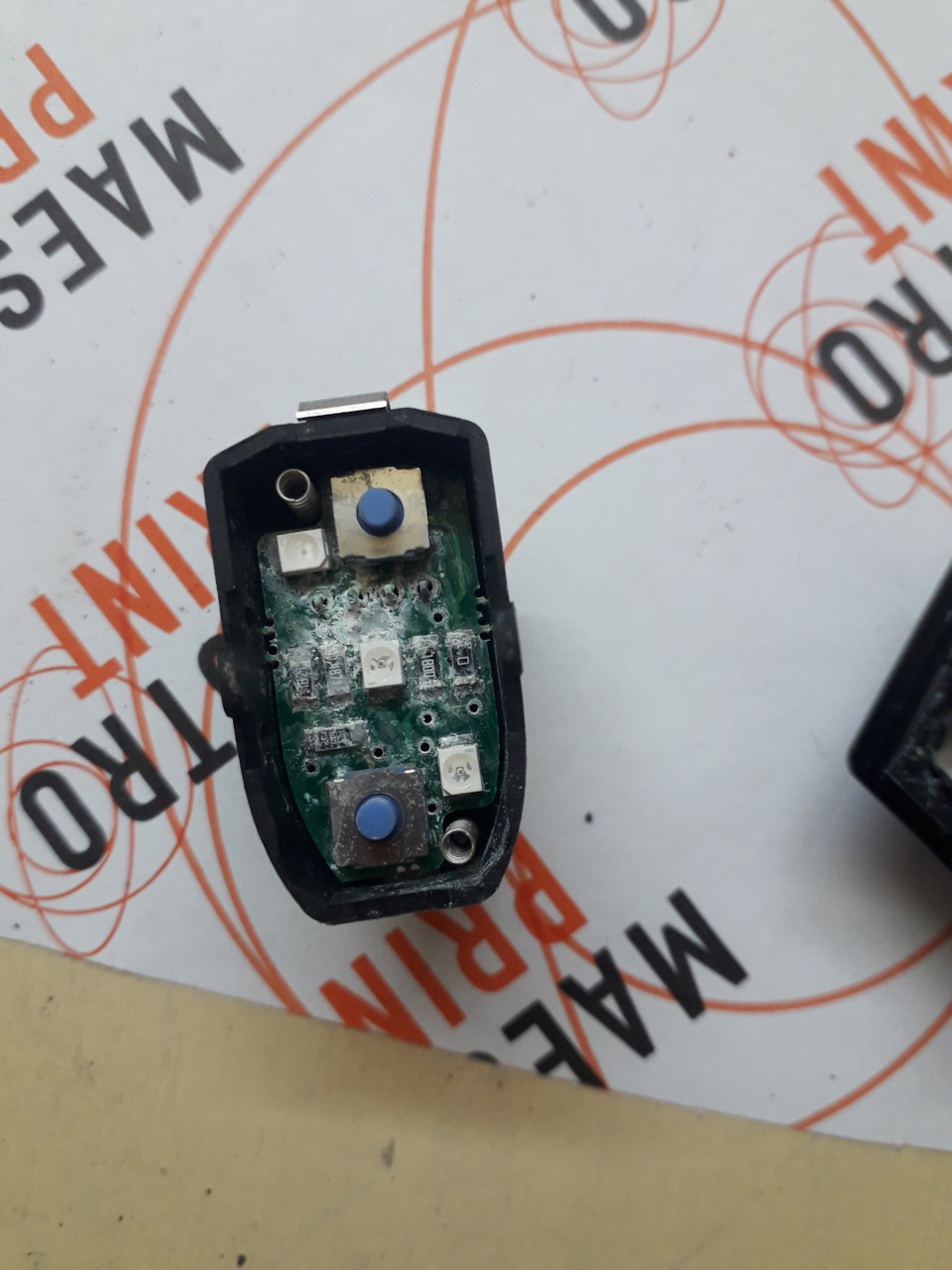

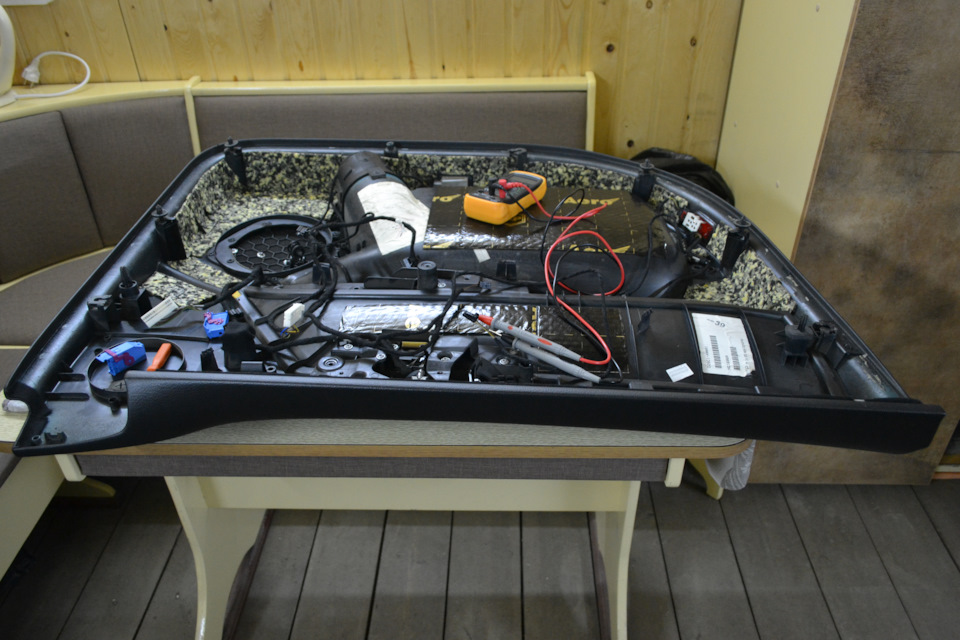

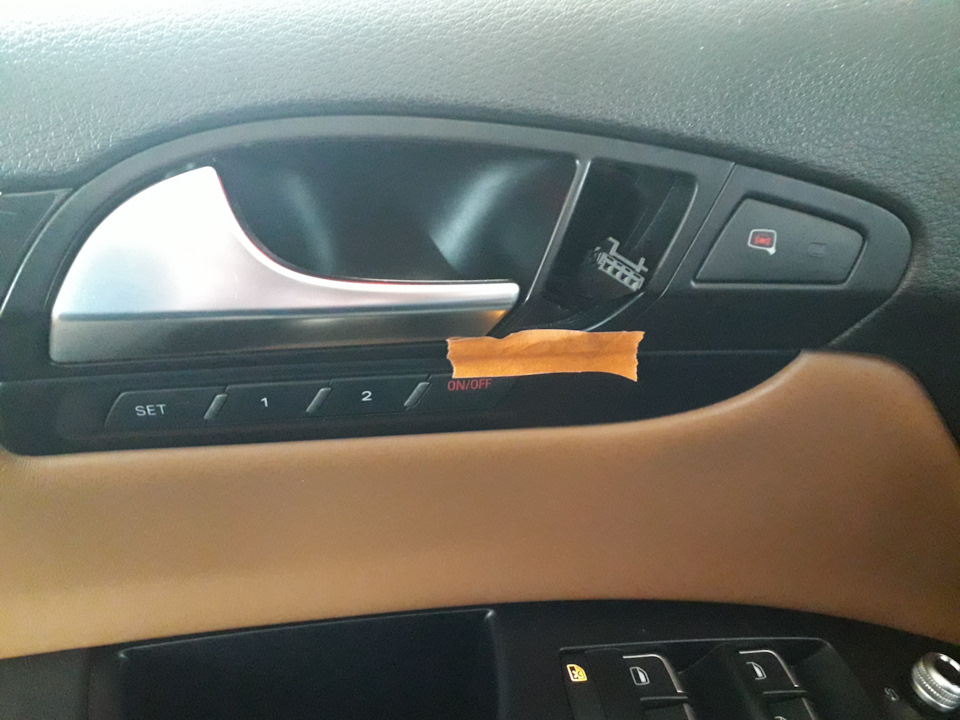

Подключил карту для проверки работоспособности подсветки и т.п. и обнаружил что оранжевая пиктограмма OFF на кнопках памяти не подсвечивается, оказалось дело в окислившейся плате.Переставил свою плату…
Забегая вперёд, когда всё собрал при эксплуатации машины был выявлен ещё один косяк, не работала кнопка отпирания центрального замка.Снимать обшивку не хотелось.аккуратно вытащил кнопку потренировавшись на старой ручке…
Как я и предполагал, дело было тоже в окислившейся плате, так же переставил свою, всё заработало!С какого то утопленника видимо подогнали мне ручку с проводкой 🤬🤦♂️

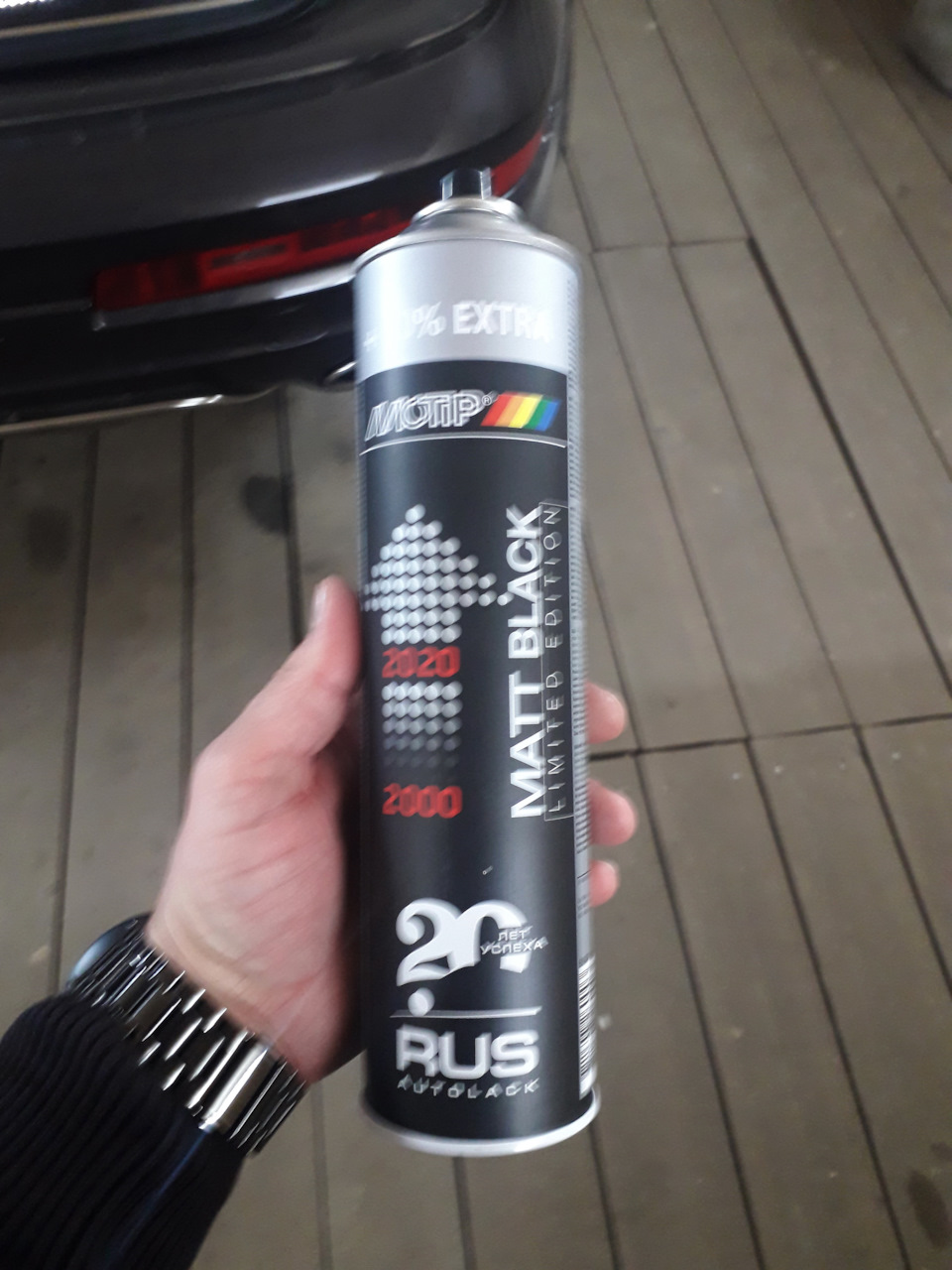

Пока была снята обшивка водительской двери снял и перекрасил ручку двери, я её перекрашивал как то уже, но краска со временем в жару поплыла где тянешь рукой при закрытии двери.В этот раз решил покрасить краской, которой красил рамку на андроиде.Краска идеально ложится, сочетается по цвету с заводским покрытием Soft-touch…В общем рекомендую!
Старую краску снял при помощи краскоснимателя в баллончике. Вышкурил наждачками, обезжирил и покрасил…
Так же внедрил подсветку в задние карты…
Ну вот как то так!

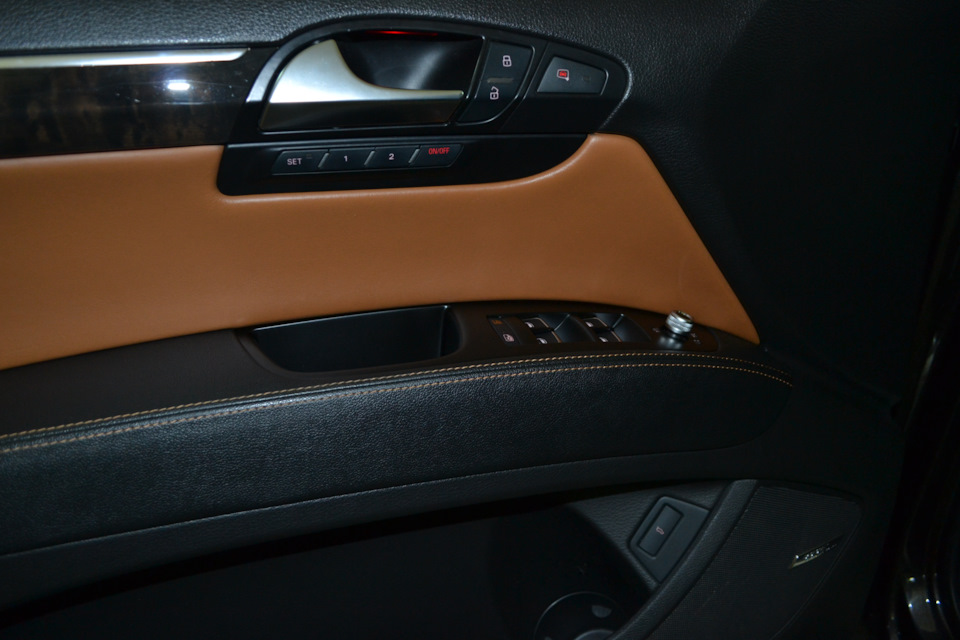

В целом смотрится уютно, мне нравится 🤟
На этом всё!Всем спасибо за внимание и удачи на дороге!
LEDы в двери
Ни для кого не секрет, что штатная подсветка в дверях еле заметна лишь в полном мраке. Когда уже наступил в лужу. Долго же думал, что надо с этим что-то сделать. Зачем делать, если есть готовое решение у китайцев за 3 евро/шт.
Заказал на пробу, остался доволен.

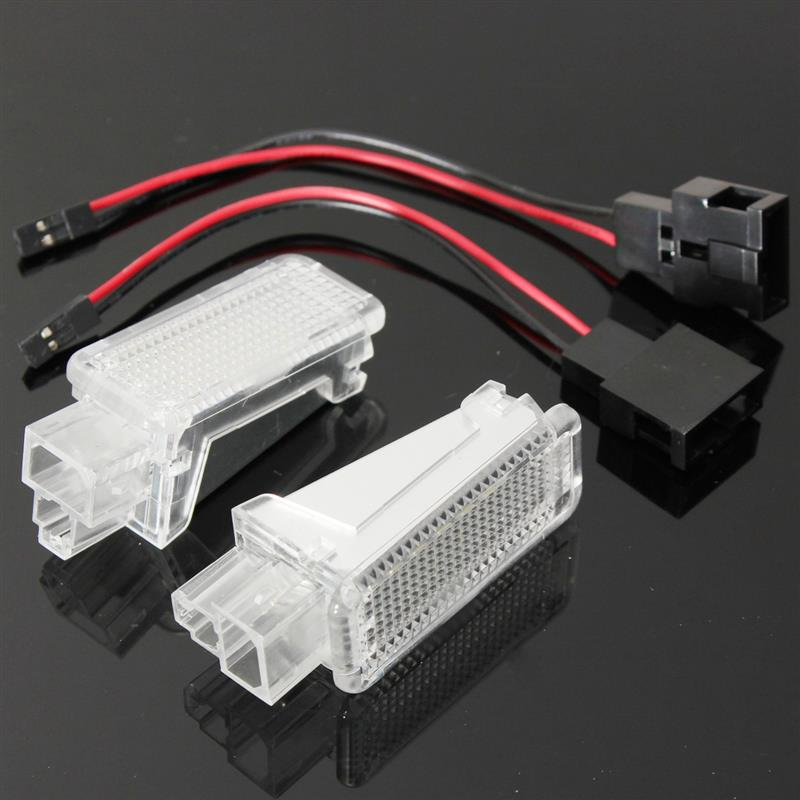

Плафончики универсальные под оба типа разъемов.
Подходят исключительно для освещения, не для пространства в ногах.

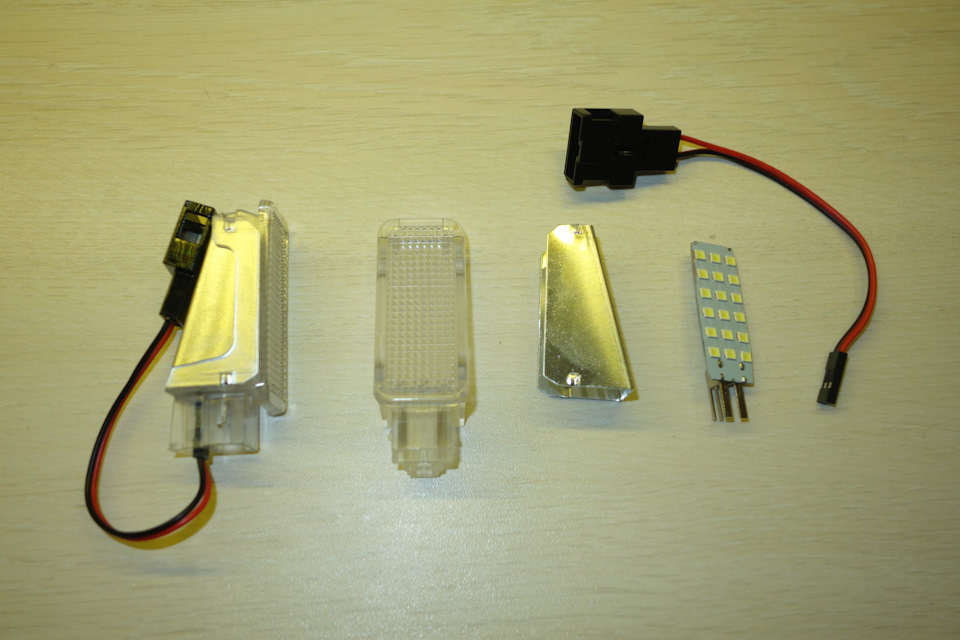

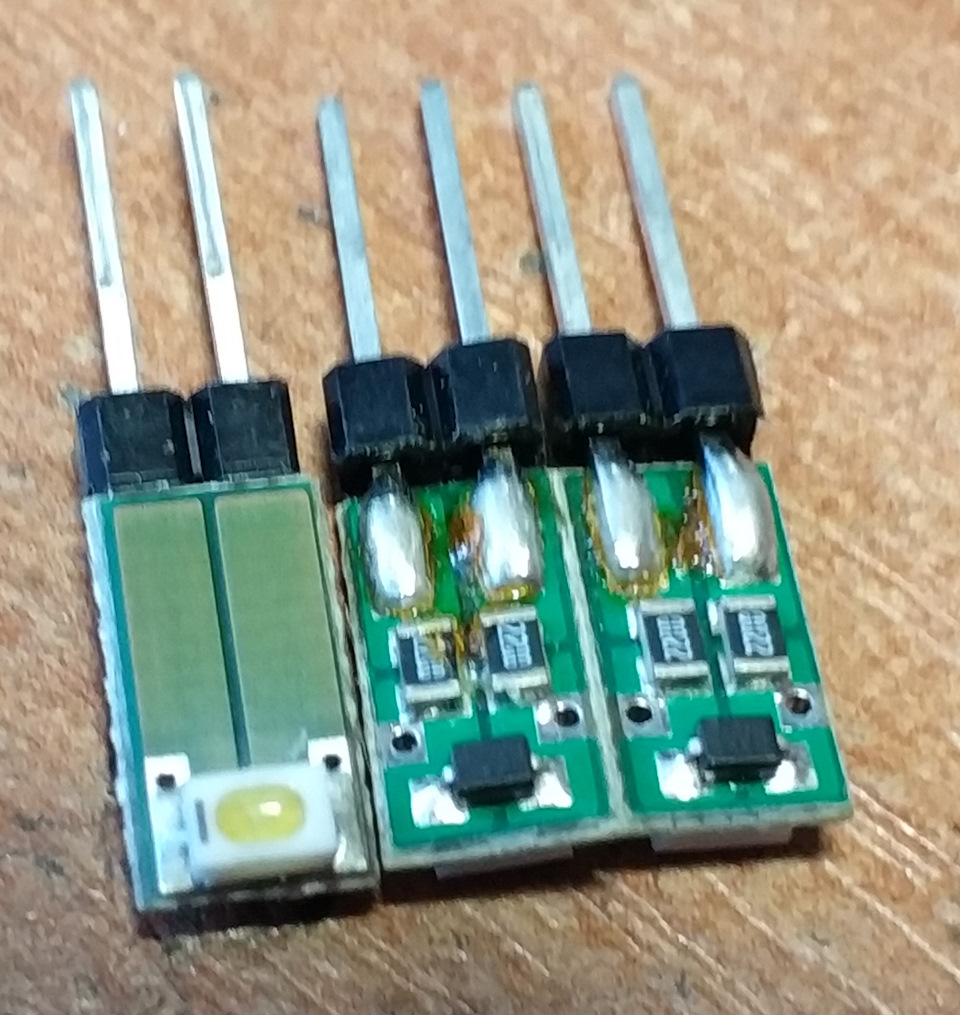

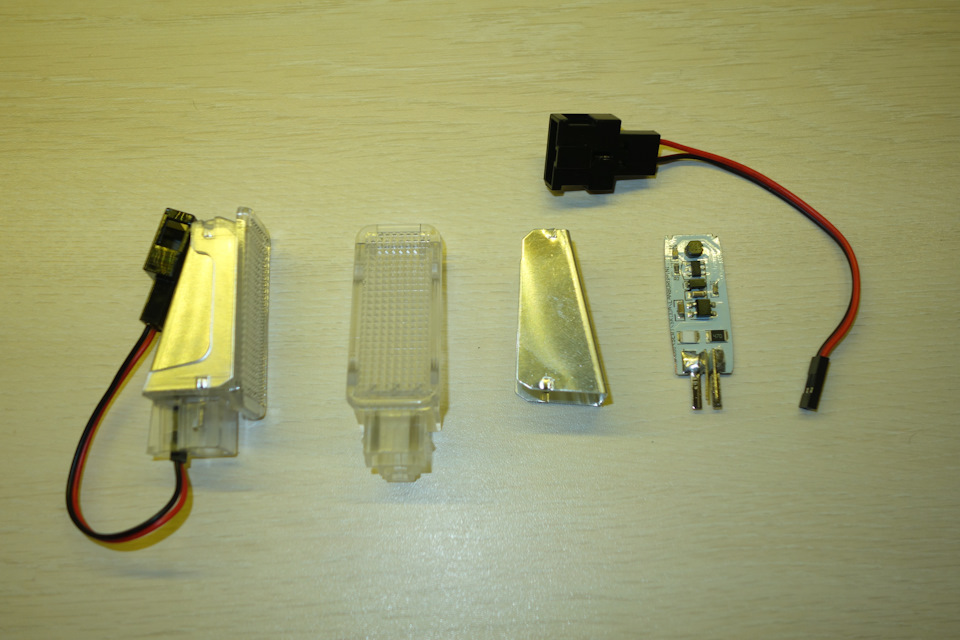

Внутри — 18 светодиодов около 6000K, полезная мощность около 1.2Вт:
Питаются от импульсника (полярность не важна) — не ожидал, честно говоря, учитывая стоимость:

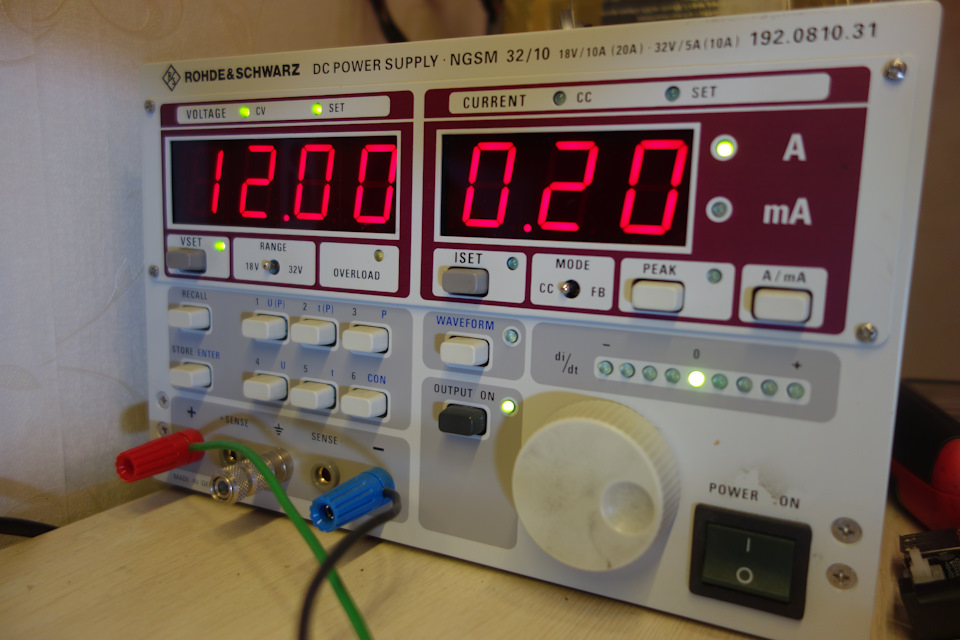

Ток потребление 200мА — нет ошибок, вне зависимости от напряжения питания в пределах 10-15В (стоят удачно подобранные резисторы на добавочный ток около 50мА):
Ну и показательные тесты с 1 метра.

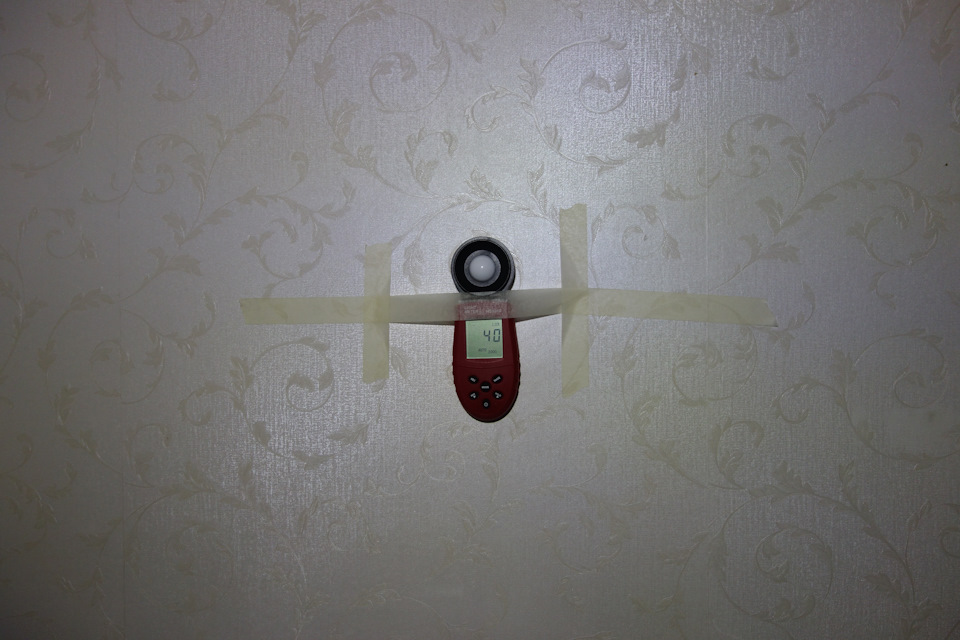

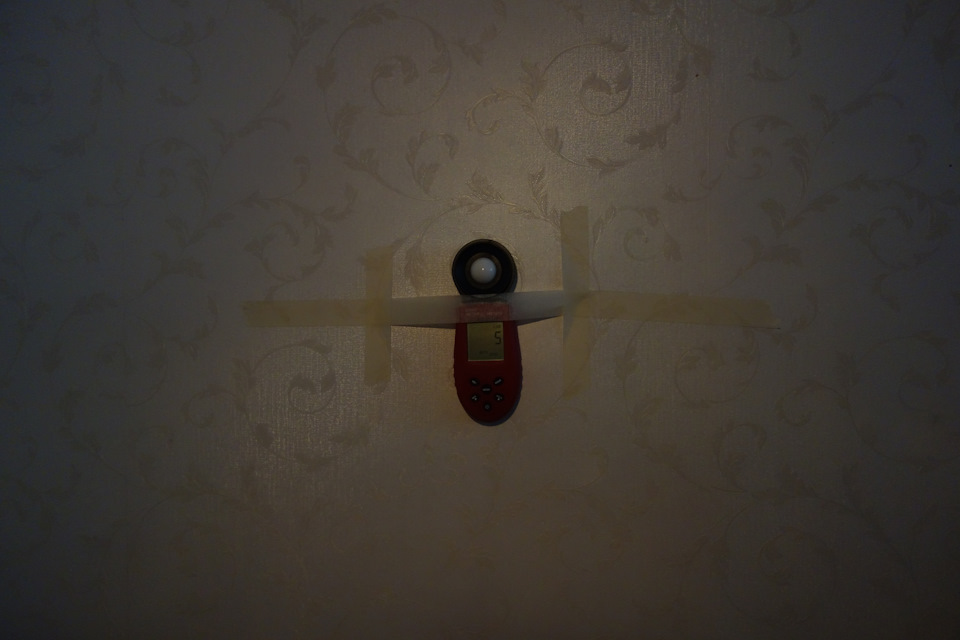

Обычный плафон с лампочкой на 5Вт — 5люкс:

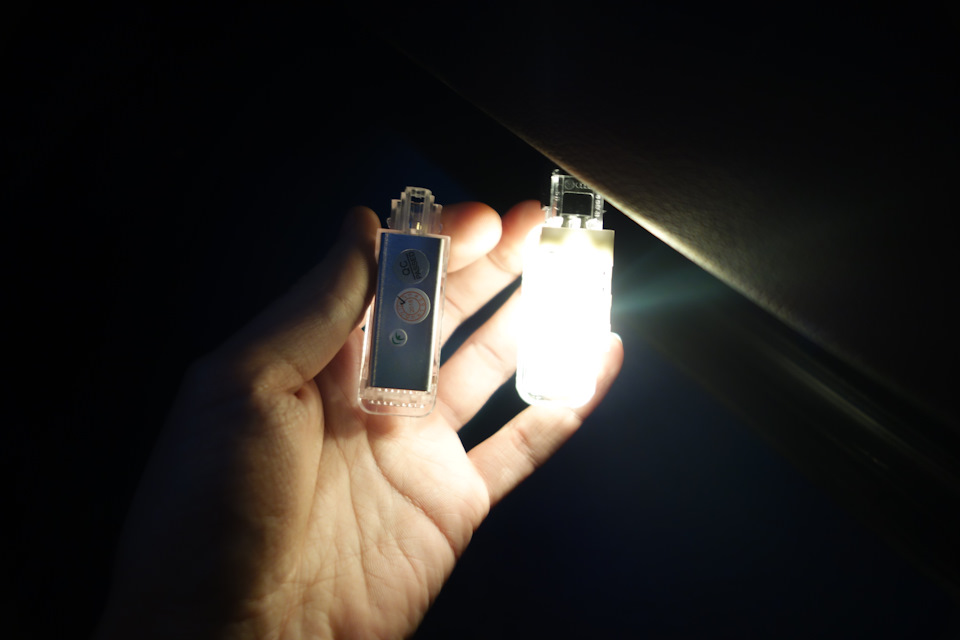

Леды с потреблением 2.4Вт — в 2 раза ниже, а яркость — в 8 раз больше:
В живую, штатный плафон освещает на уровне пасмурного неба в 11 вечера (синева на фото):

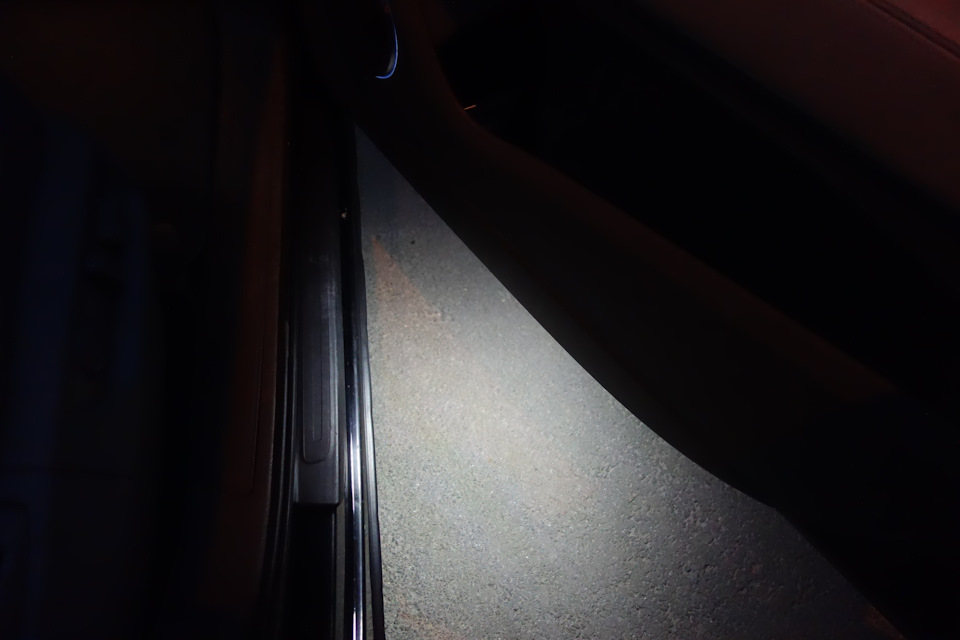

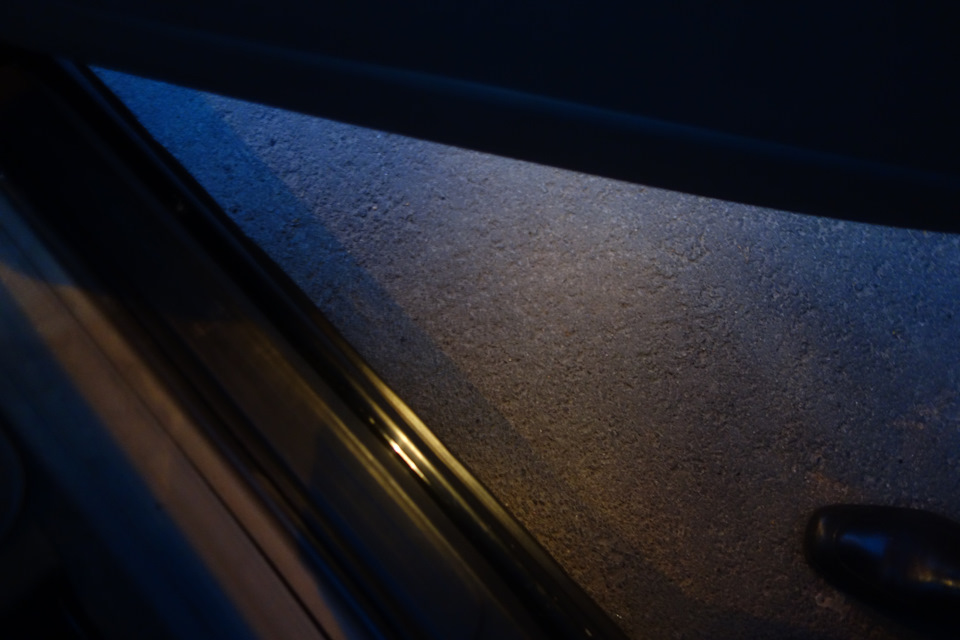

И результат внедрения ледов:
Теперь подсветка в двери именно видна, и от нее есть толк, чего и следовало добиться.
Заказал еще в двери и в багажник.
Плафоны подсветки в задних дверях
Так уж вышло, что на моей кузибен не было подсветки в задних дверях. В передних есть, в задних не было. У жены на Q3 понимаешь есть все, даже QQ1. У меня нет! Обидно да! Решил эту несправедливость устранить. Закупил на алиэкспресс фонарики подсветки, а также красные предупреждающие фонари, и вперед. Фотоотчета об установке этих фонариков вроде ни кто еще не делал. Вот я и восполню этот пробел. Может кому то эти фотки и описание и помогут, как знать.
Разборку дверных карт нужно производить

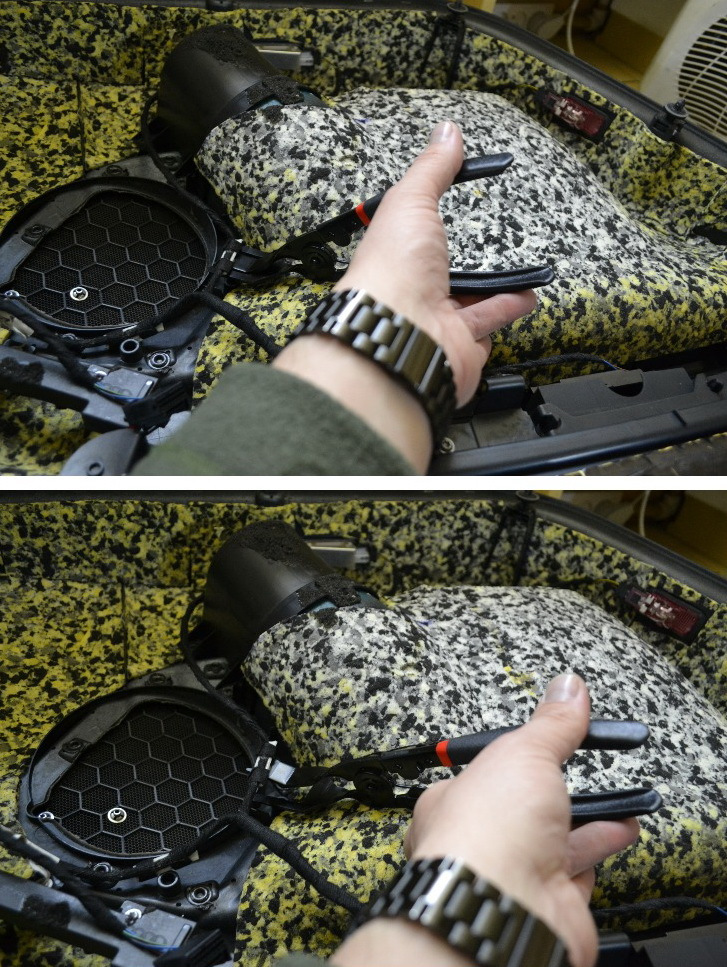

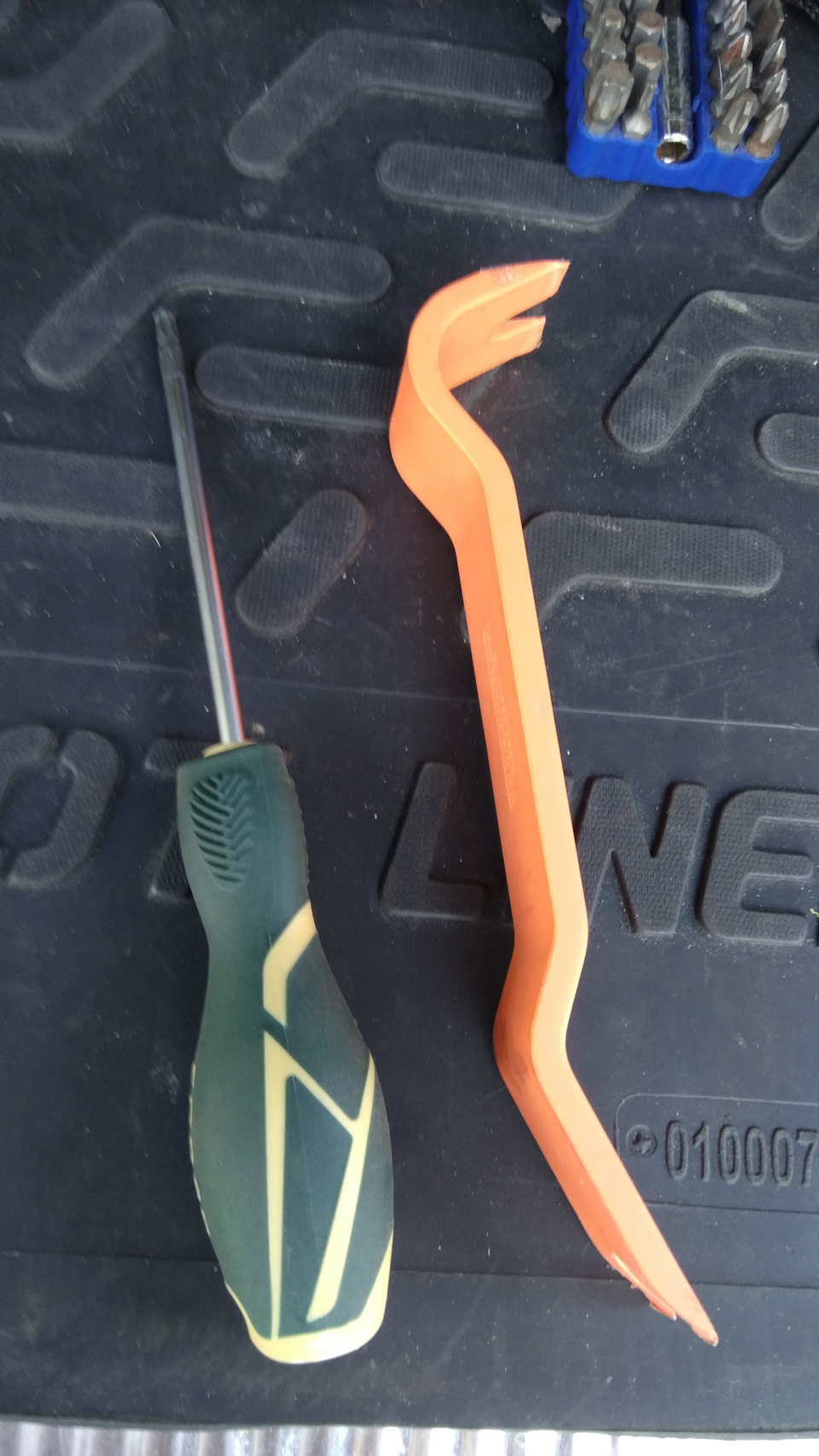

Штатный не нашел, пришлось использовать из китайского набора. Кстати есть клещи на али, говорят очень удобные. Также для снятия болтов очень удобна отвертка torex Т25.
Для нижнего плафона

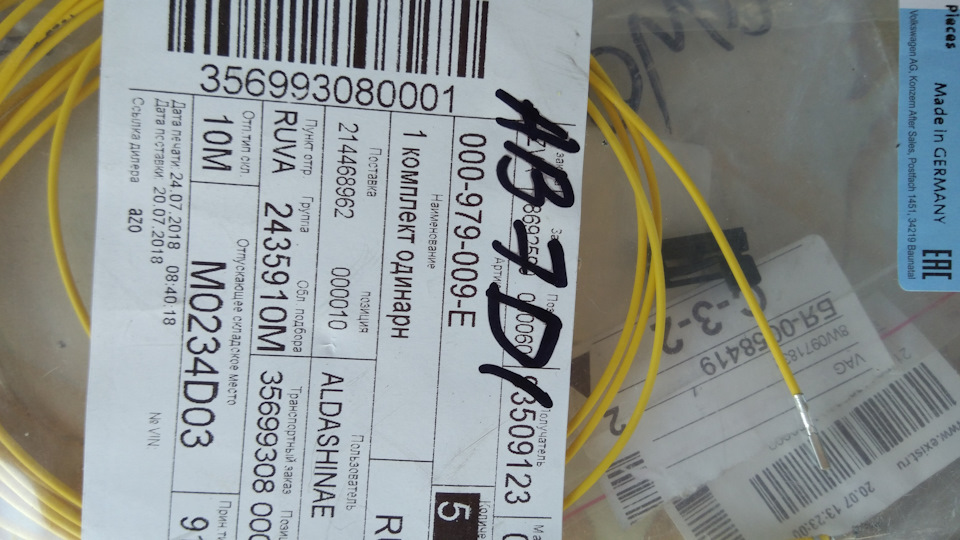

Ну и конечно же понадобятся пины под обжим или проводами, а также разъемы для плафонов.
Плюс подключаем через

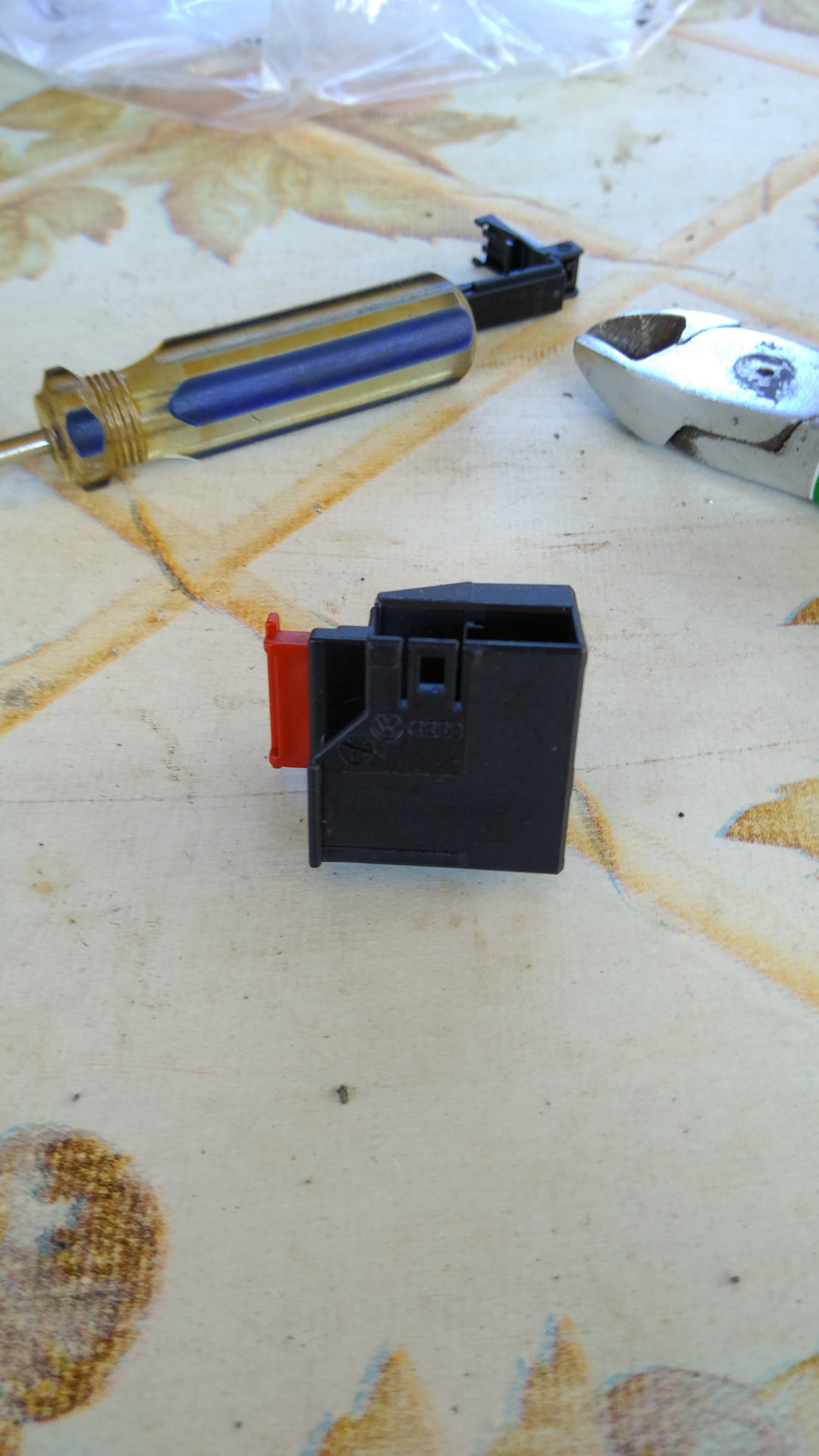

для доступа к разъему, нужно сдвинуть в сторону защелку,
Поскольку такая бестолочь как я довольно долго мучилась с установкой и кодированием, копирую все сюда из темы на ауди-клуб
Итак приступим:
Распиновка и подключение проводки следующие:
www.audi-club.ru/threads/…passazhirov.412888/page-2
Задняя левая дверь

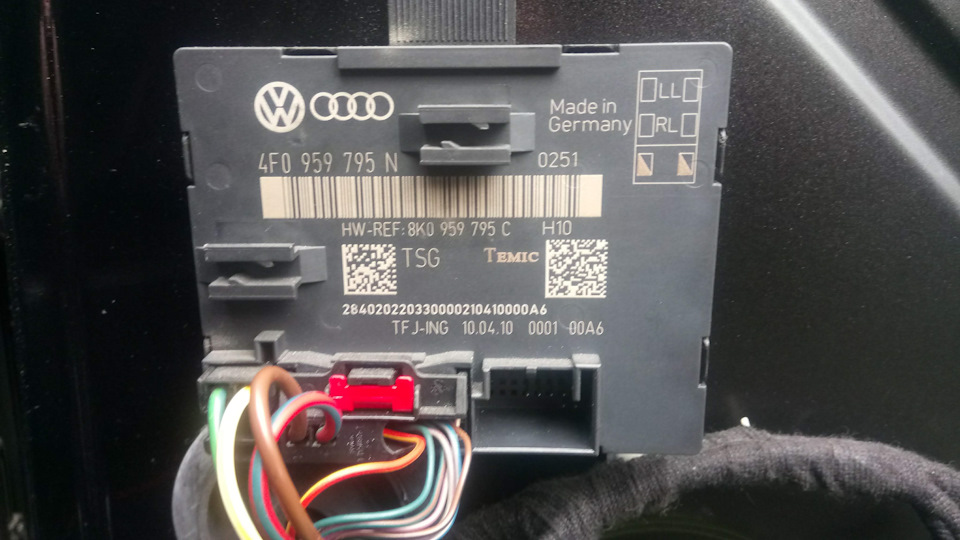

W33 — плафон подсветки порога задней левой двери (белый): плюс идёт на Т16/12 (12-ий пин из 16-ти пинов в самом разъёме) блока задней левой двери J388, минус — на Т16/13 блока задней левой двери J388
W37 — предупреждающий фонарь в задней левой двери (красный): всё тоже самое, параллельно с W33, т.е. плюс на Т16/12, минус — на Т16/13 блока задней левой двери J388
Задняя правая дверь
W34 — плафон подсветки порога задней правой двери (белый) — всё тоже самое: Т16/12 плюс и Т16/13 минус блока задней правой двери J389
W38 — предупреждающий фонарь в задней правой двери (красный) — всё тоже самое: Т16/12 плюс и Т16/13 минус блока задней правой двери J389

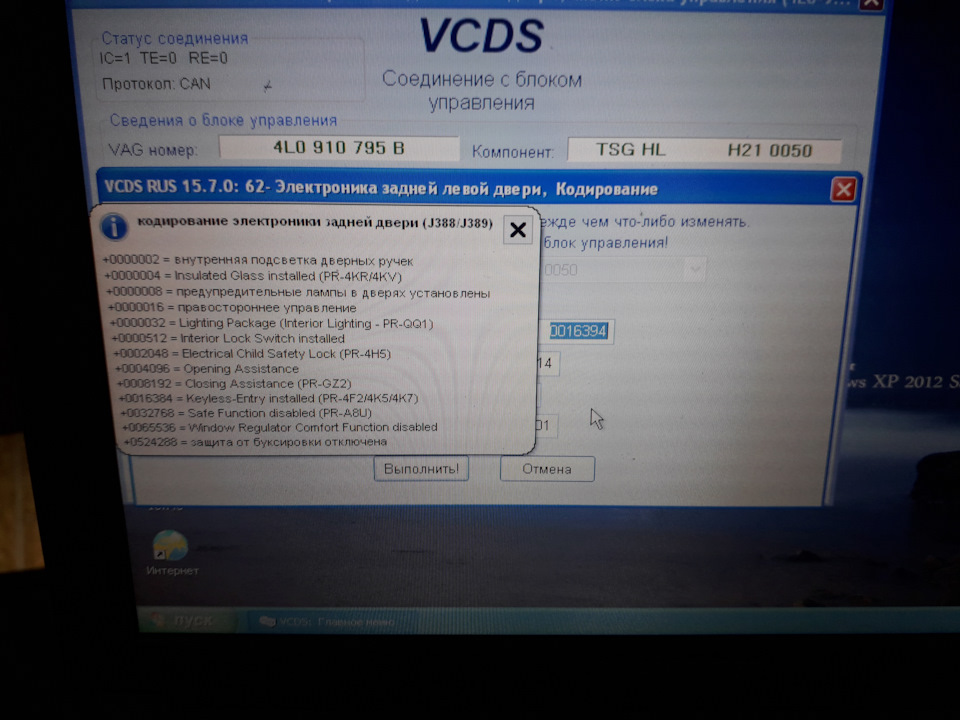

Кодирование очень простое поочередно заходим в блок двери адрес 062 и 072, кодирование 7, прибавляем 8 к имеющейся цифре в моем случае это 0016386+8= 0016394. И вуаля!
