Добавил RGB подсветки в двери

Кодиак обделили подсветкой внутренних ручек и ручек открывания.

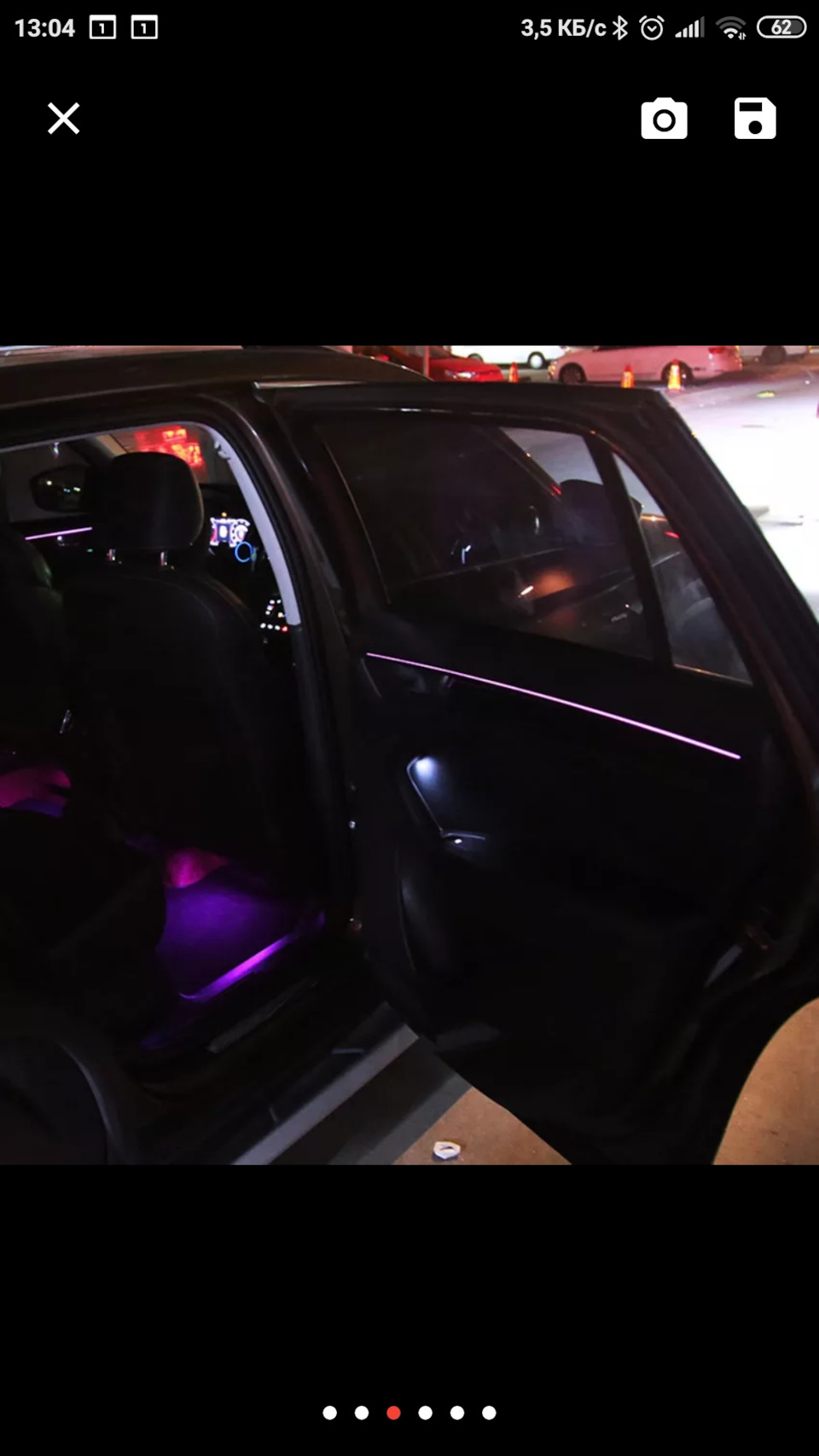

Хотя на китайской версии подсветка есть.

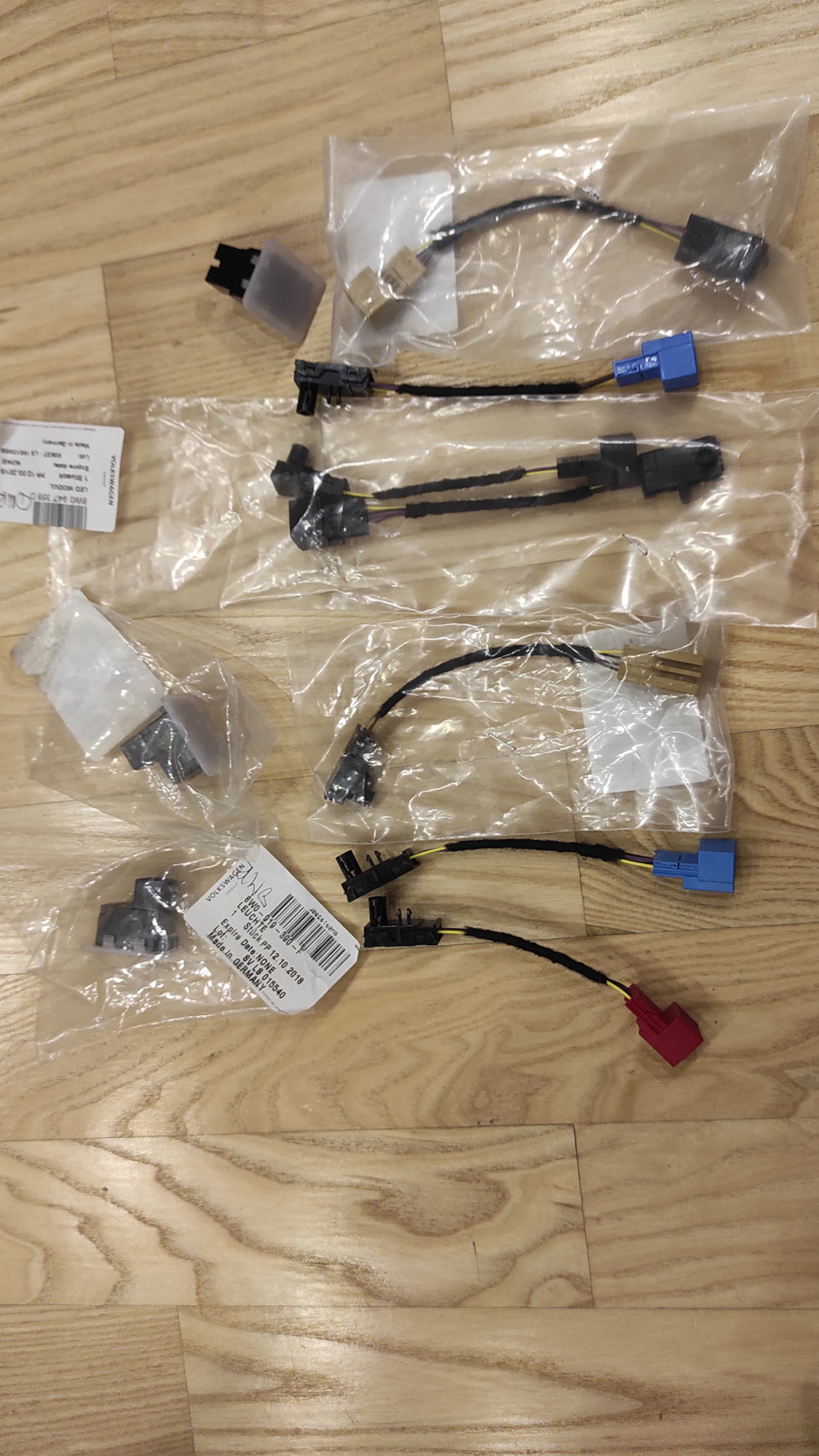

Вобщем закупился всеми RGB лампочками от Ауди A4B9.

Ничем внешне не отличаются от шкодовских только разъем на 4 пина и цвета проводов поменяны местами.

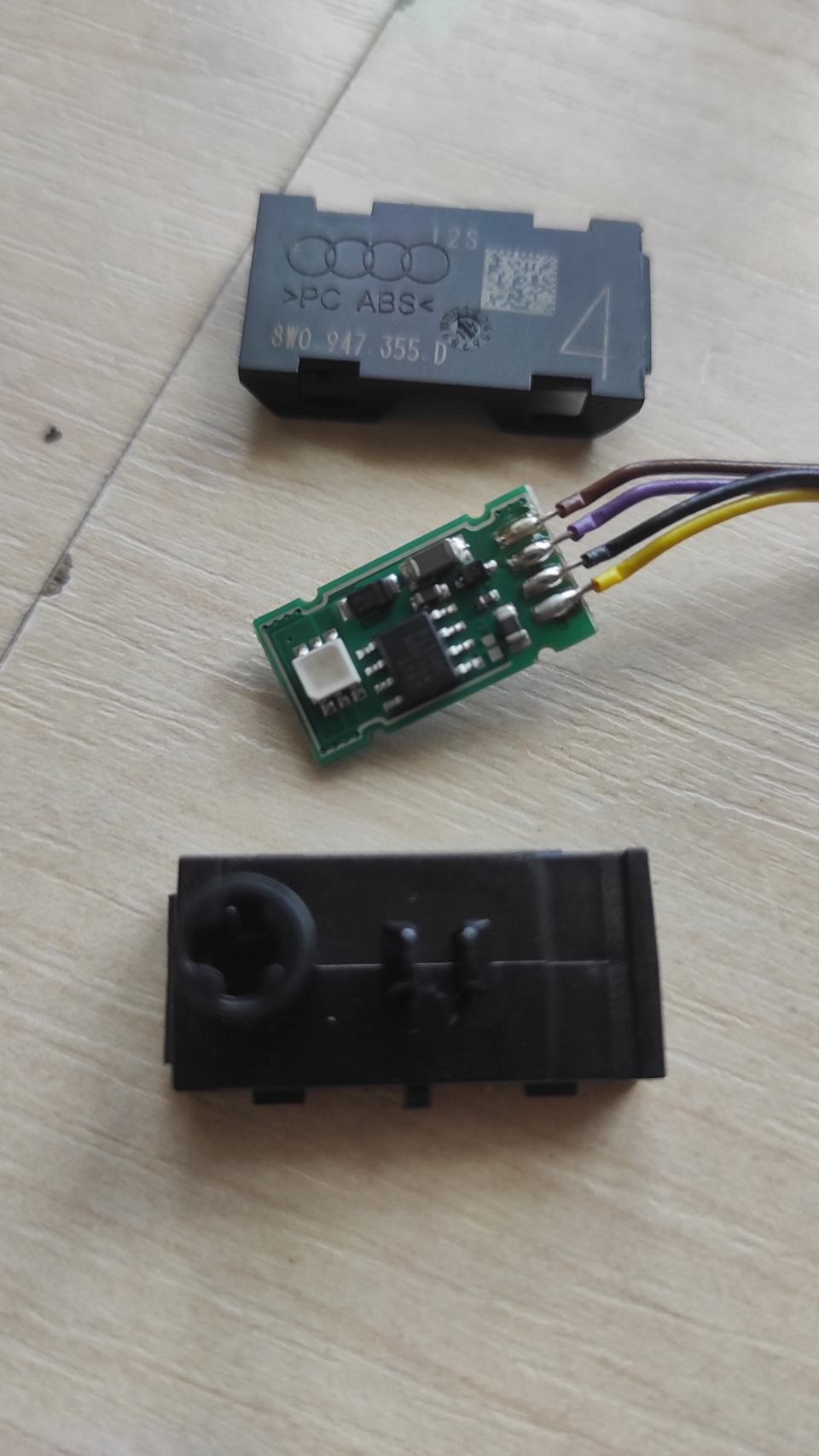

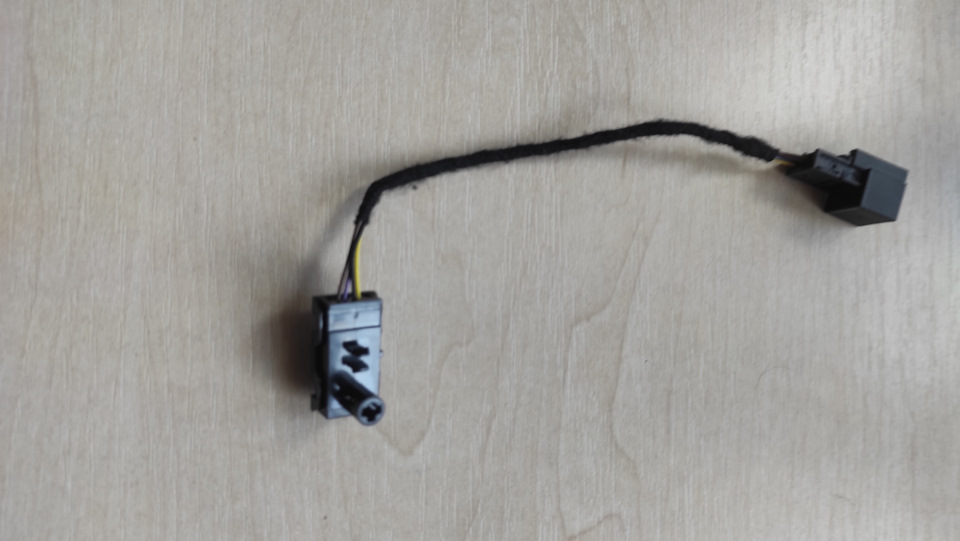

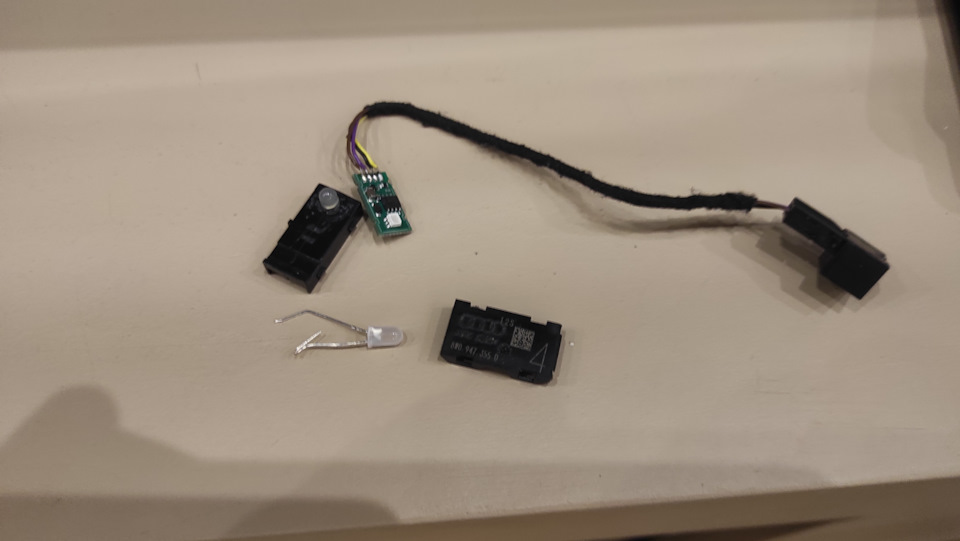

Разобрал один. Вот так выглядит внутри

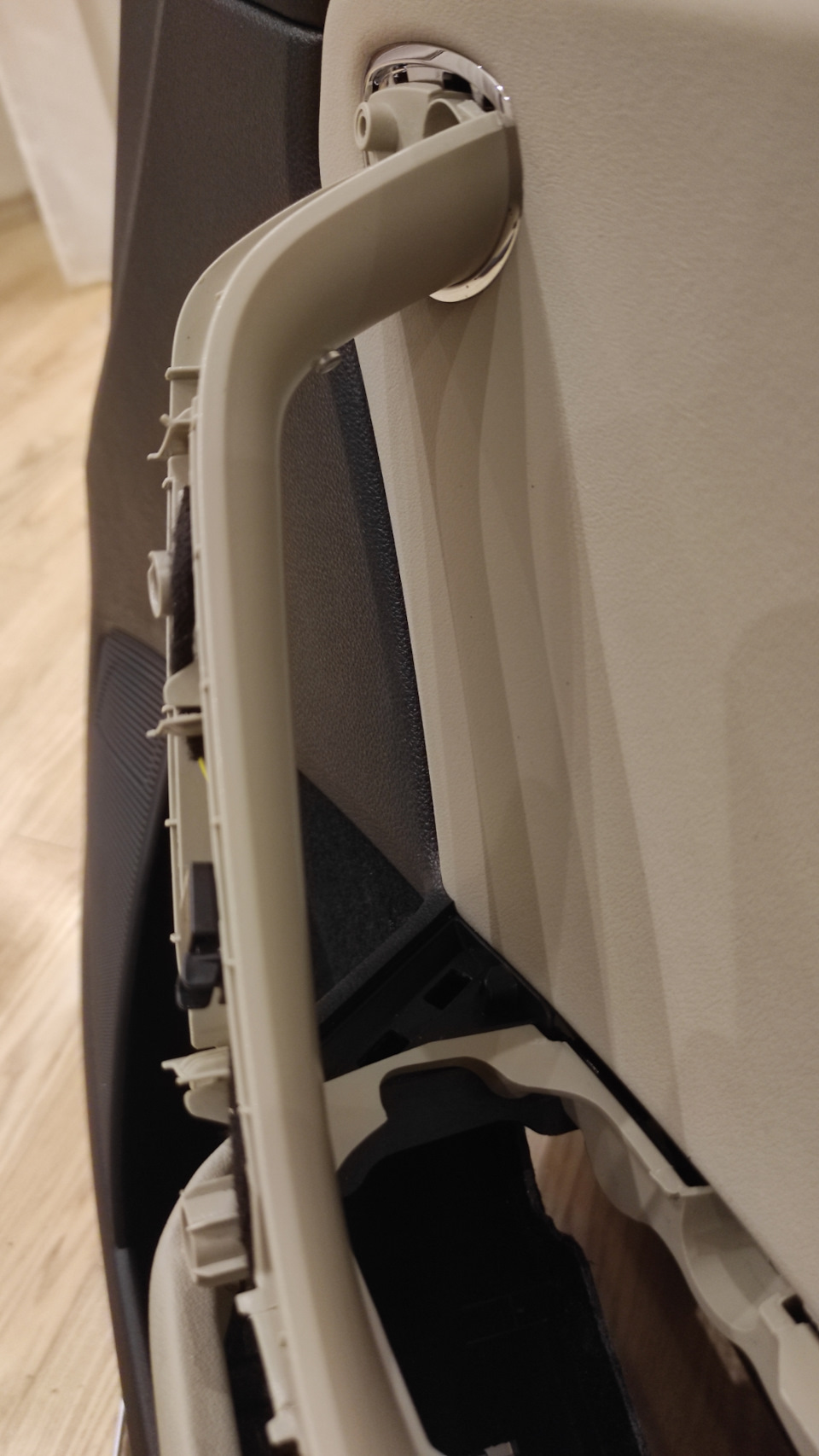

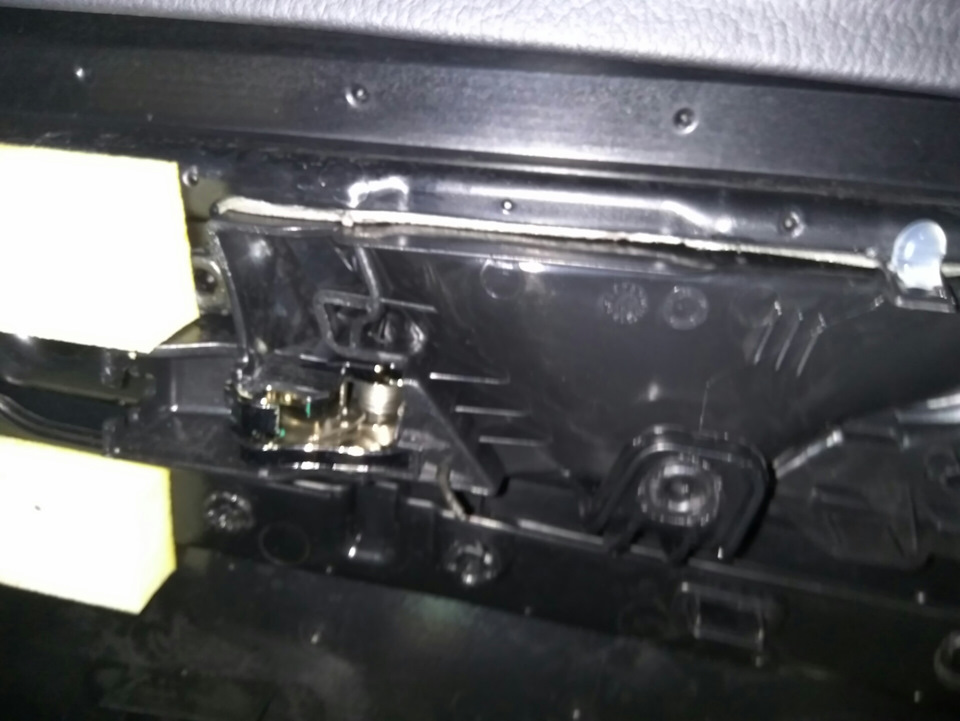

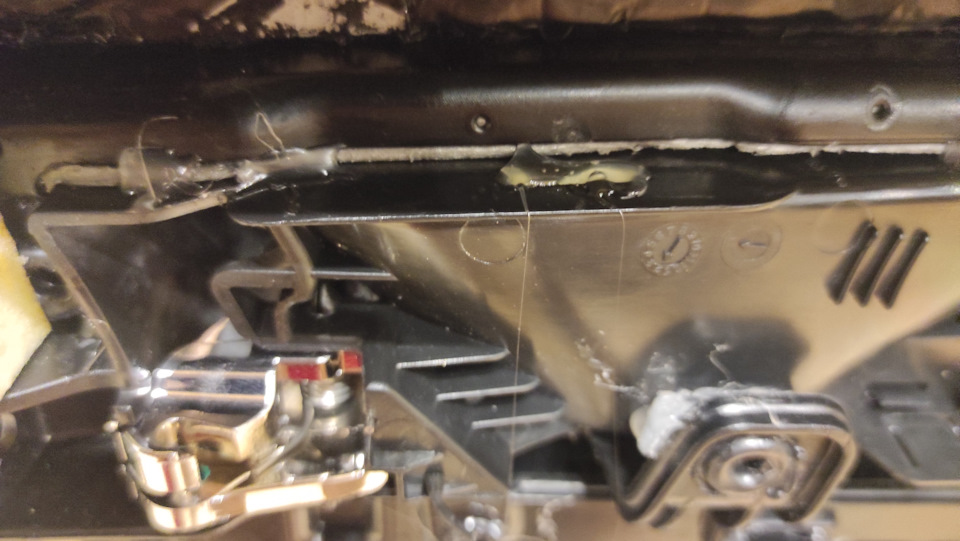

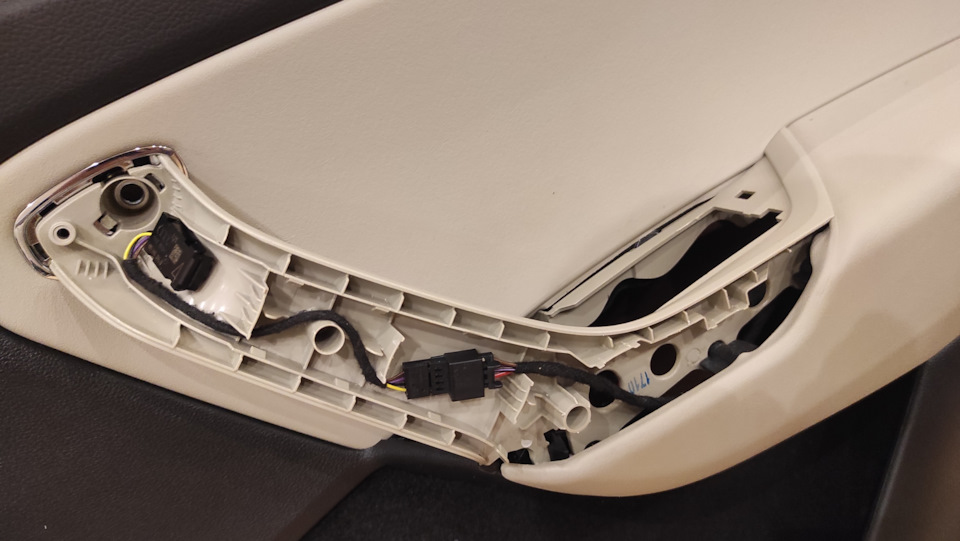

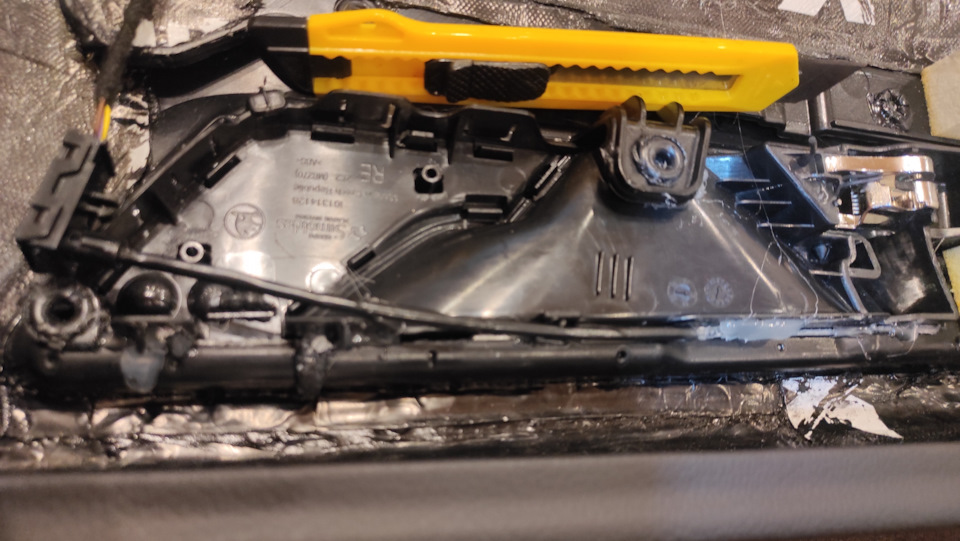

Демонтировал карту. И встроил подсветку в ручку

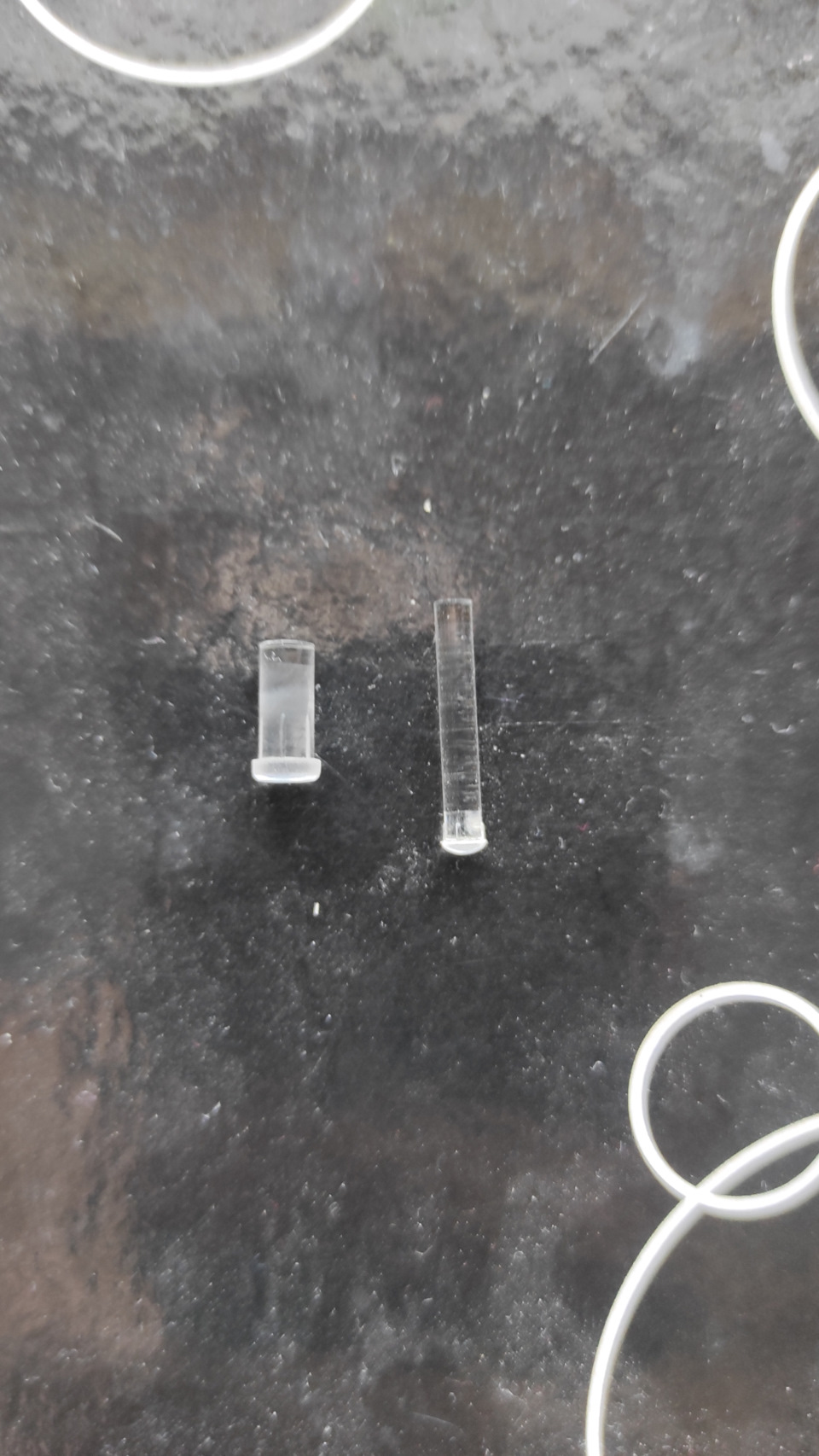

Изначально использовал прозрачный световод

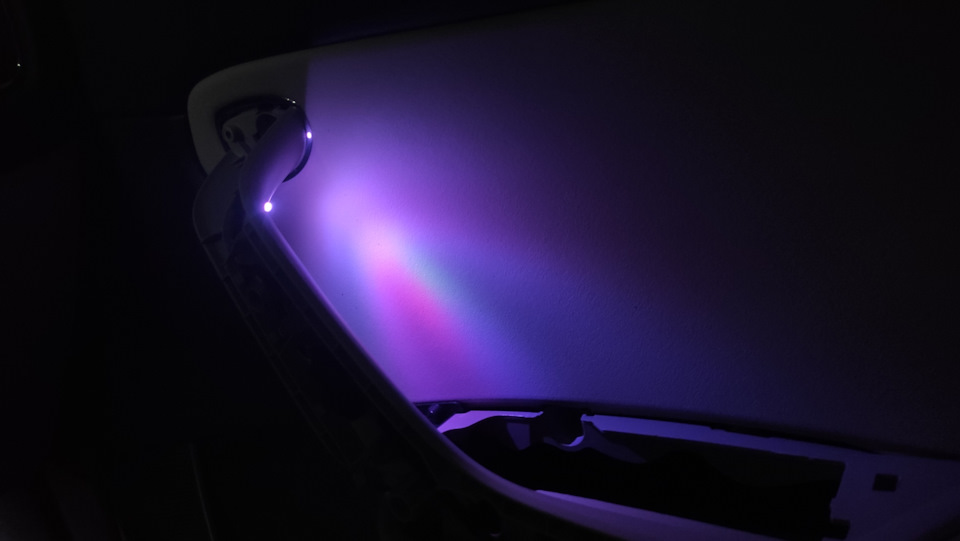

Но свет от RGB диодов рассеивается неравномерно из-за разной длины волны

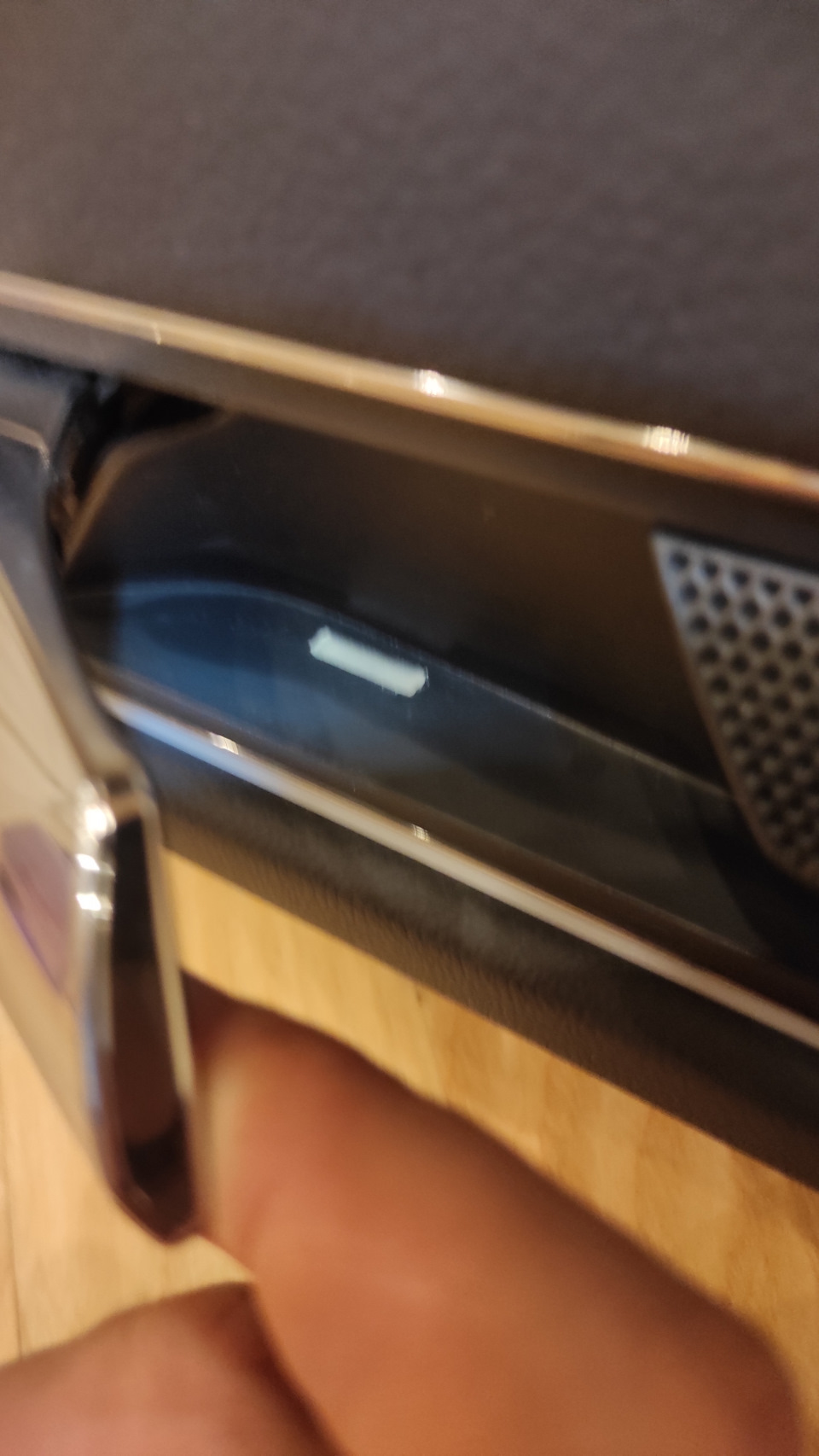

В итоге решил взять матовый диод и использовать как светодиод

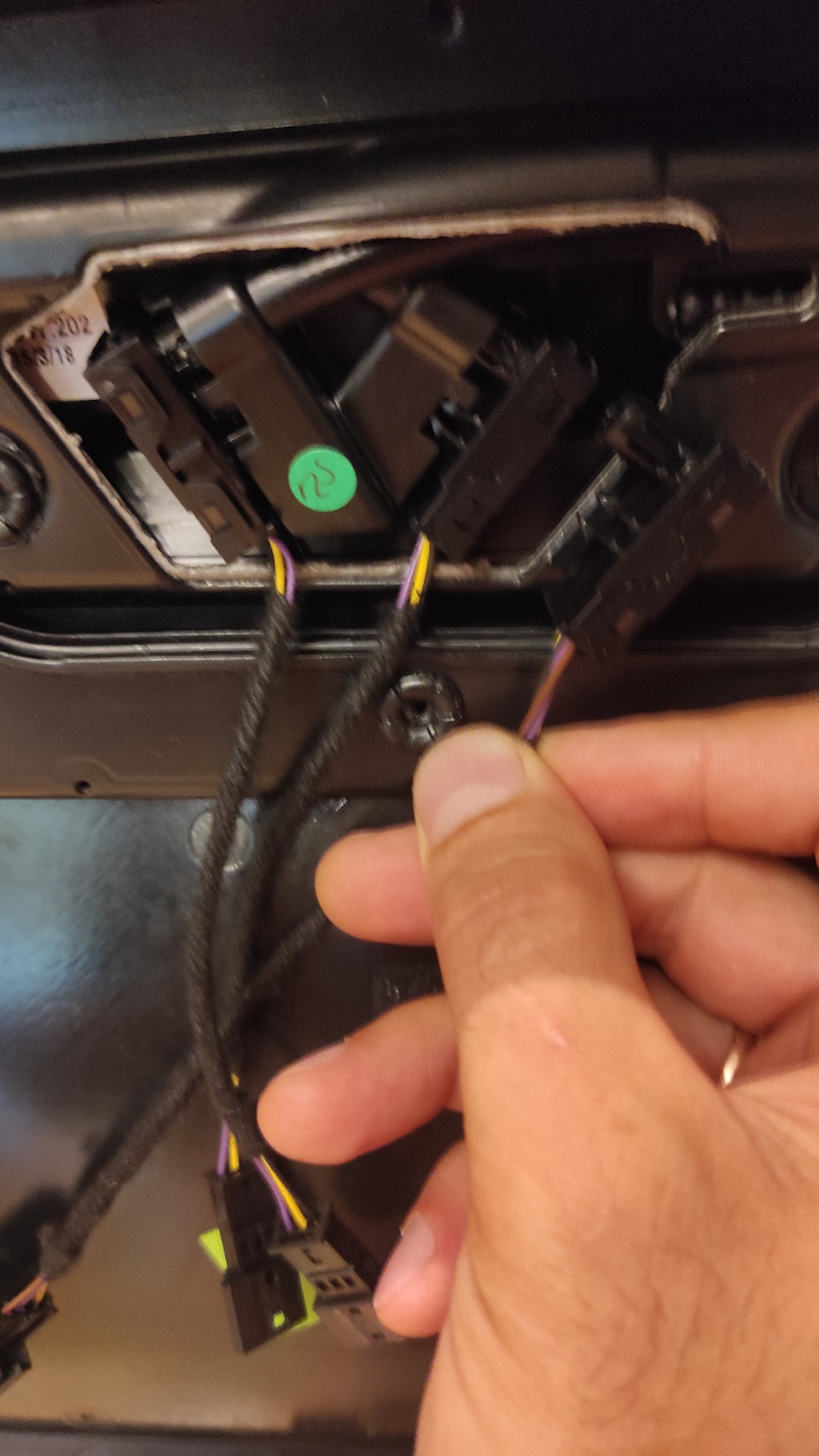

Также поставил диоды подсветки карманов

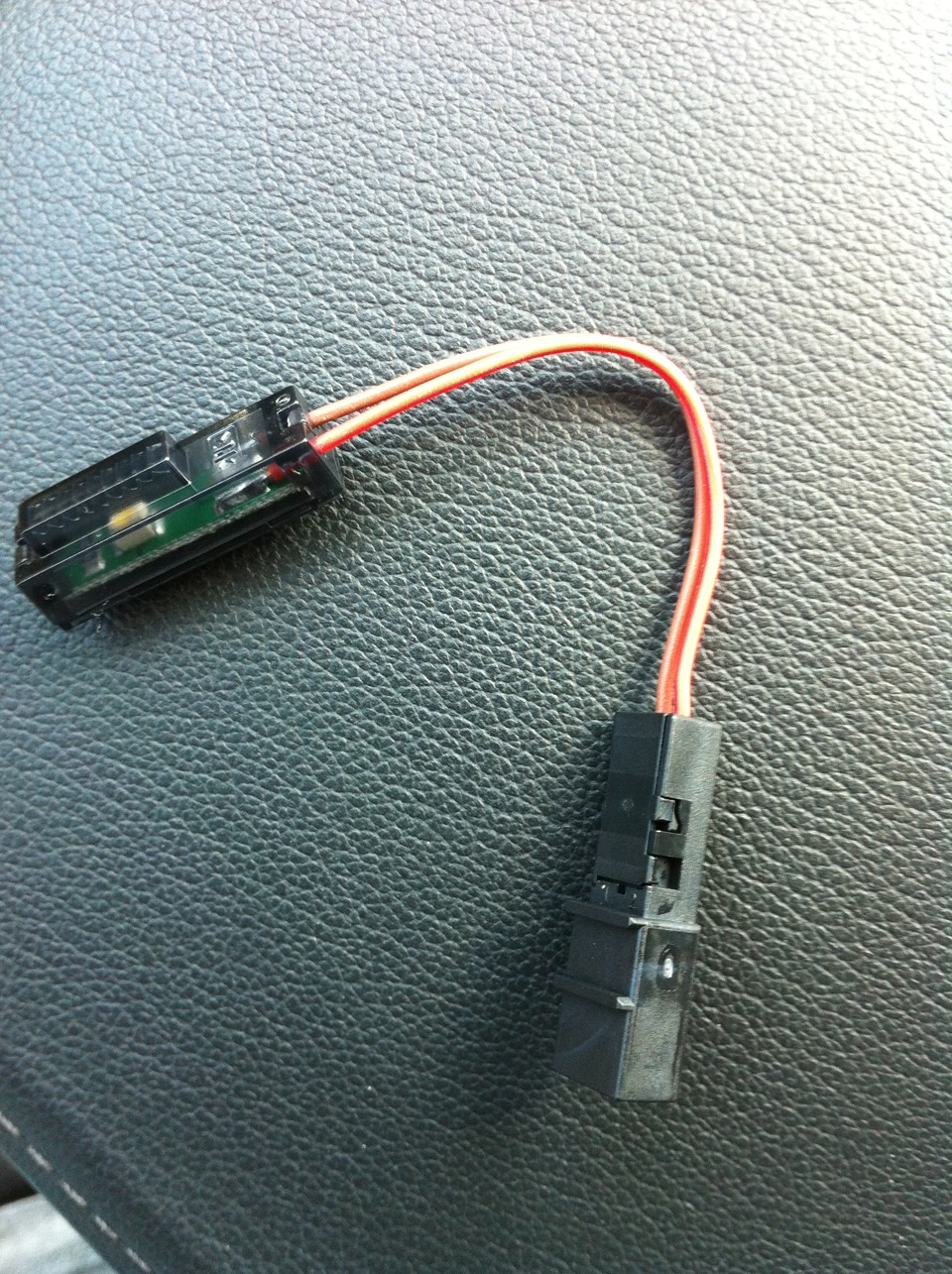

Для подсветки ручек открывания изначально были куплены штатные диодные лампочки.
Покупал тут
a.aliexpress.com/_eNuma4
На пластике выбит номер 5ED919173C и логотип Skoda.

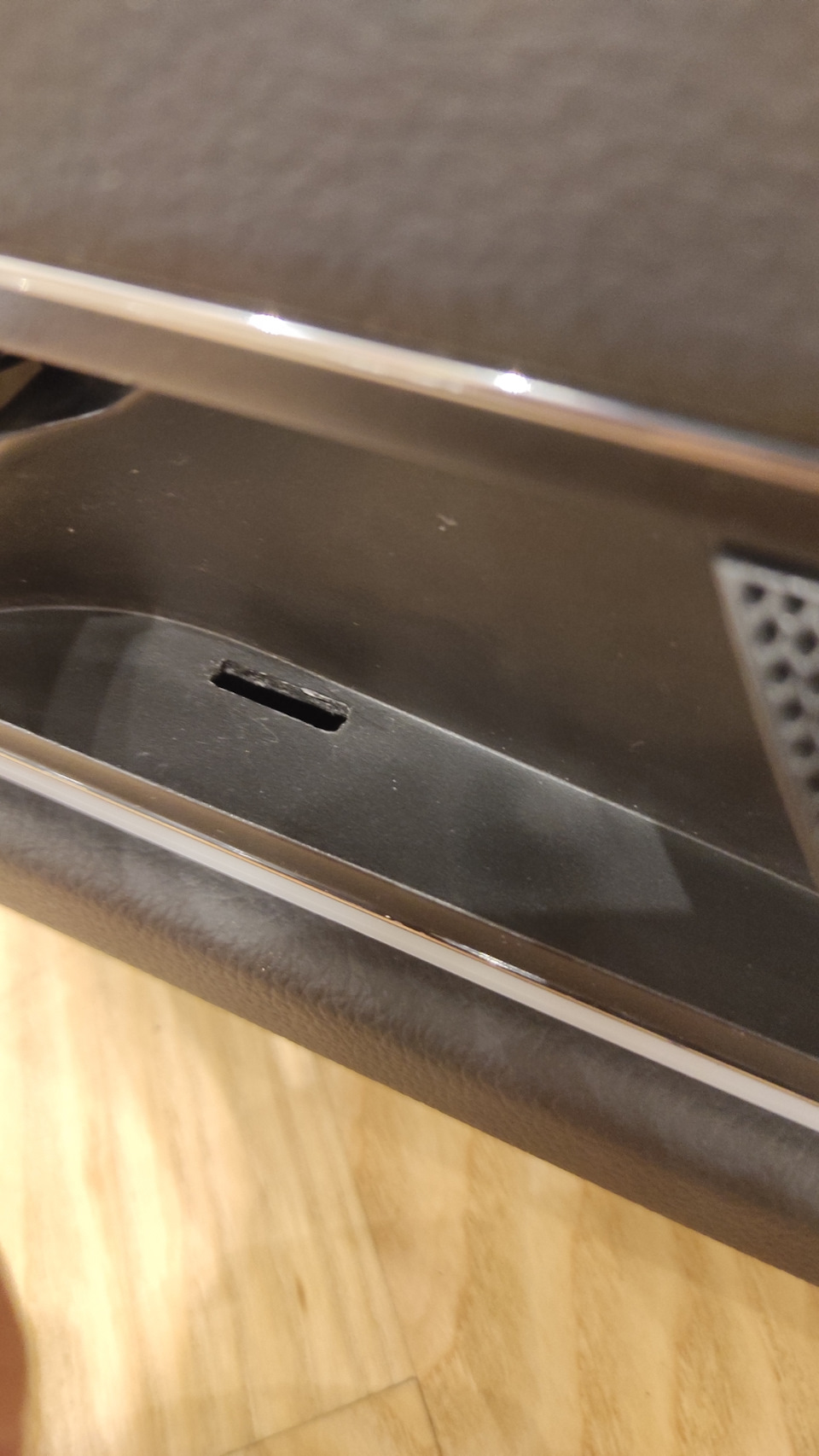

На внутренней стороне карт есть площадки для их установки. Но разметки под отверстия нет.

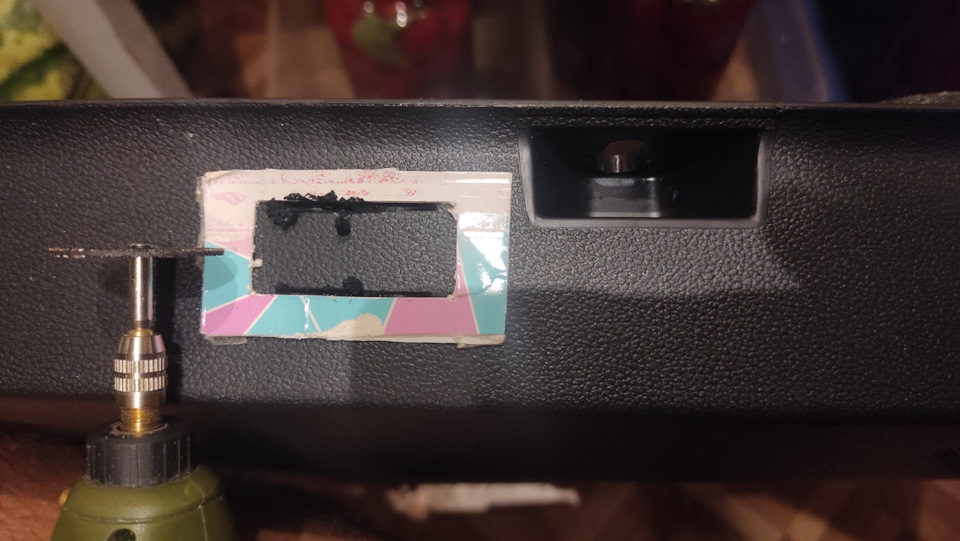

Для установки в площадке ниши нужно проделать отверстие при помощи шлифмашинки

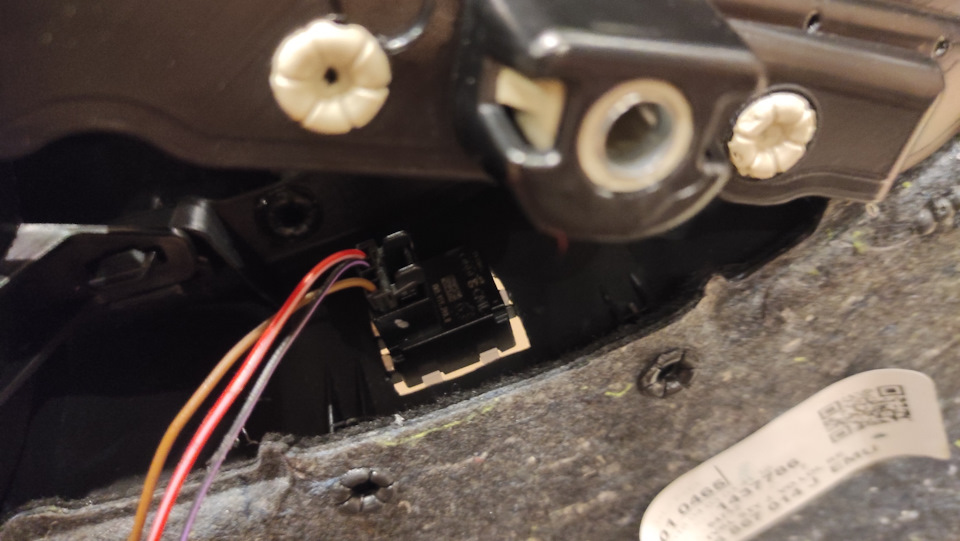

Для активации подсветки необходимо выполнить активацию в блоках дверей.
Но так как в задних дверях у меня нет блоков то нужно тянуть провод из передних дверей в задние. Как я делал на гольфе.
www.drive2.ru/l/510912268175672311/

Тут я ещё немного подумал и решил и подсветку ручек сделать цветной.

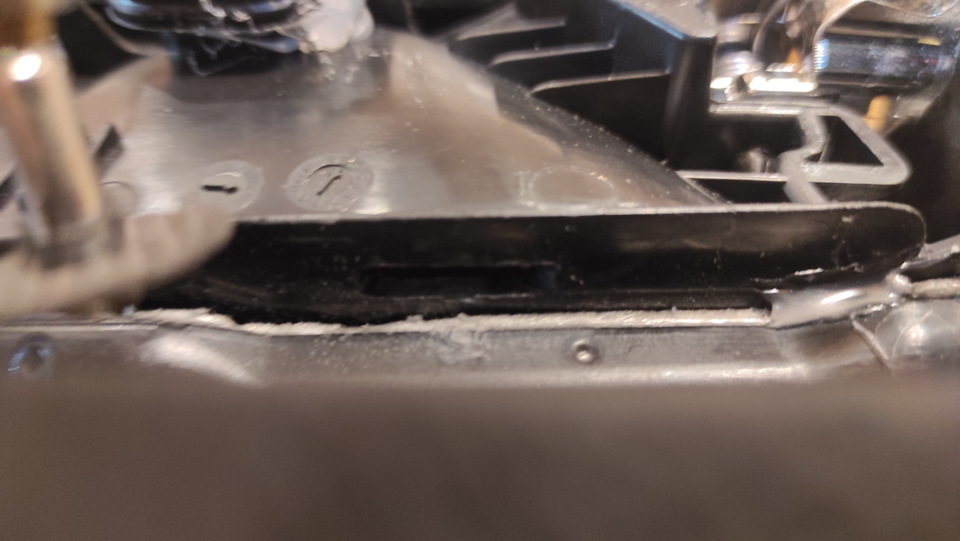

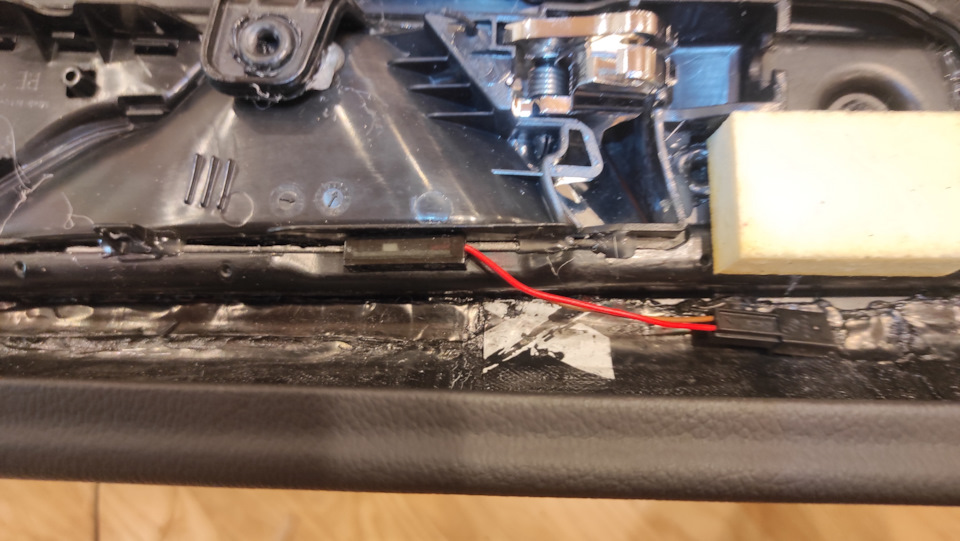

Убираю лампочку и заливаю отверстие термоклеем.

Срезаю неровности клея снаружи

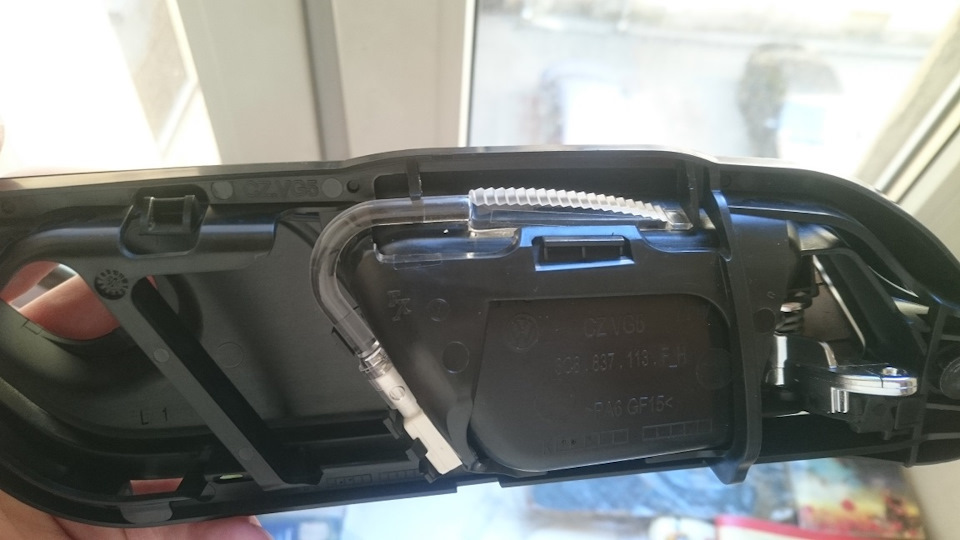

Беру световод и приклеиваю его один конец на термоклей. Второй конец вставляю в RGB диод от Ауди.

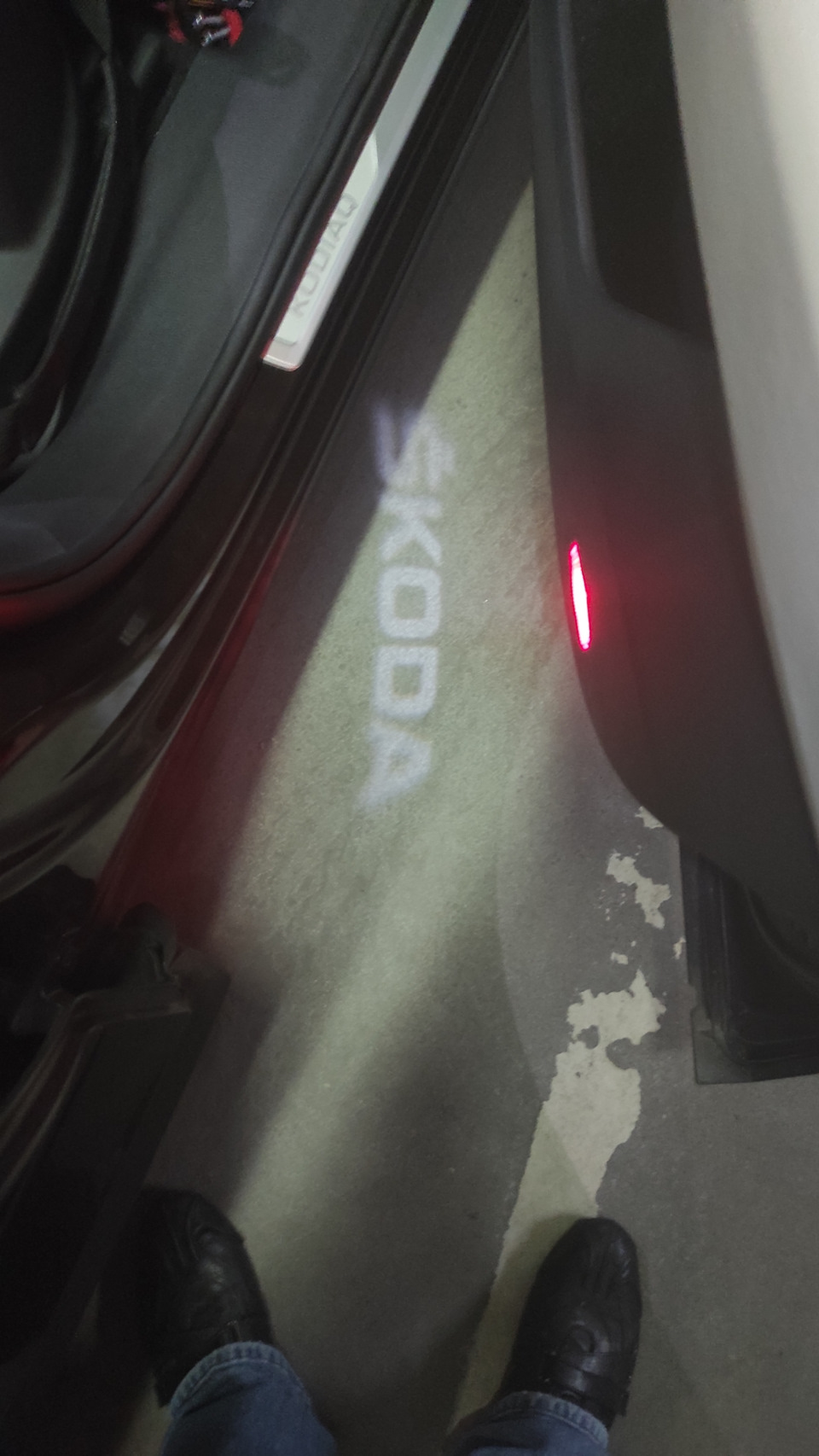

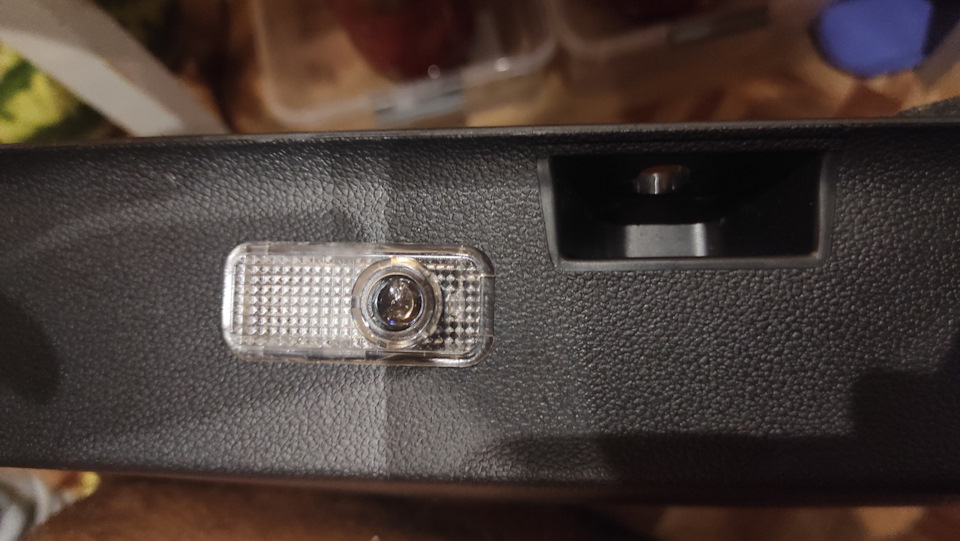

Также поставил подсветку ног с надписью skoda из китая

Отверстие вырезал по трафарету, также как и для карманов

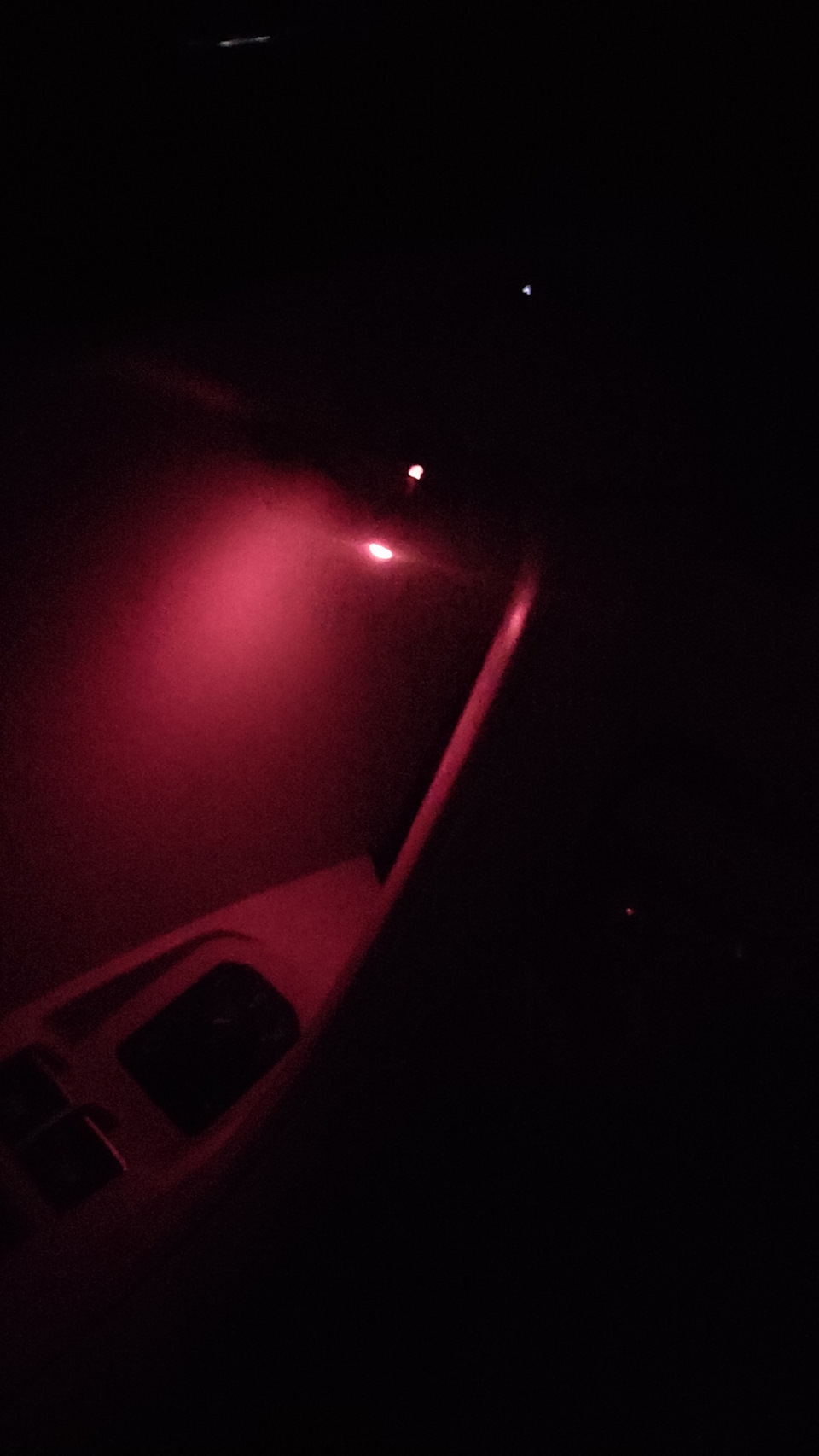

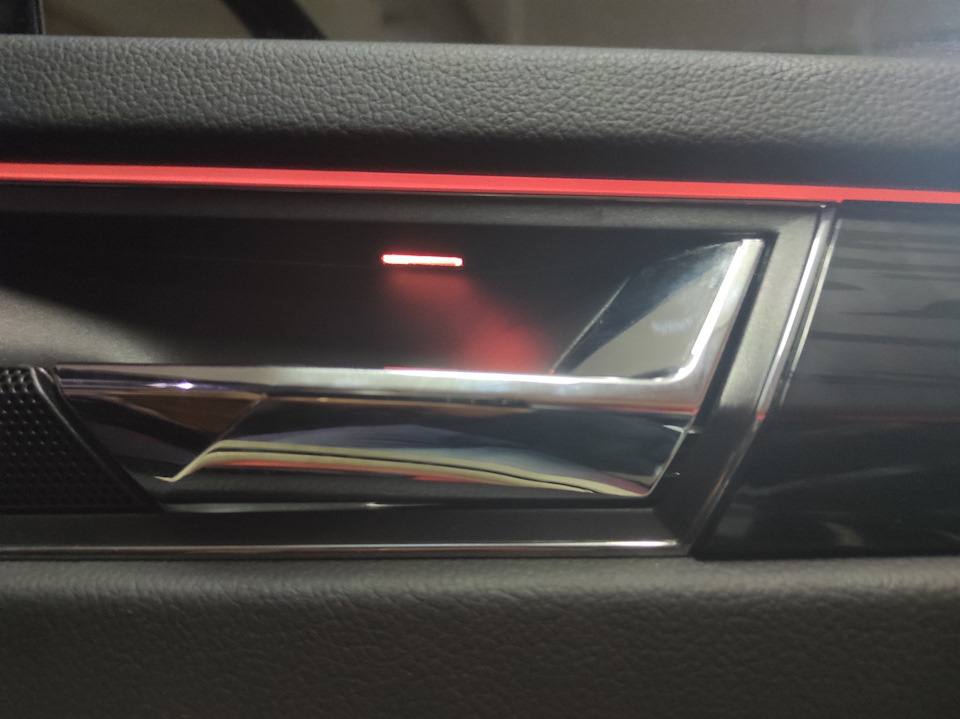

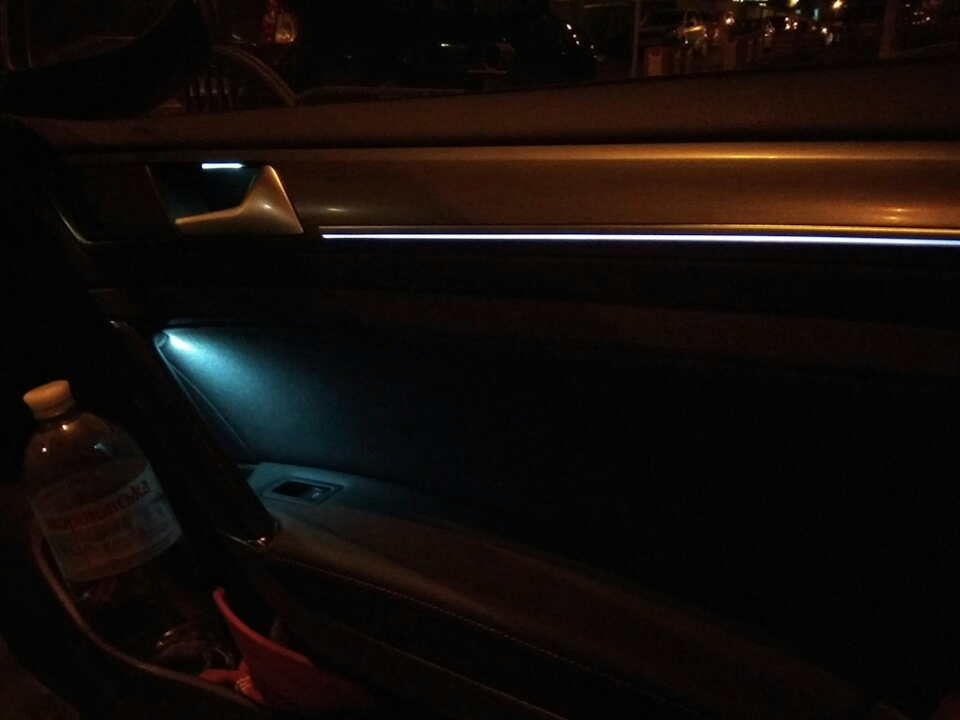

Ну и финальный вид

Skoda Kodiaq 2018, двигатель бензиновый 2.0 л., 180 л. с., полный привод, роботизированная коробка передач — тюнинг

Машины в продаже

Skoda Kodiaq, 2017

Skoda Kodiaq, 2021

Skoda Kodiaq, 2018

Skoda Kodiaq, 2019

Комментарии 20

Приветствую! Получилось очень круто! Можешь номерами деталек для заказа такого комплекта поделиться?!

Круто. Я блин, не любитель заморачиваться, плюс рукожоп =)

Как всегда, отличная работа по реализации RGB. Как в ногах реализовывал подсветку?

Пока никак. Она белая с завода.

Супер
Вот шкода же, вечный лего👍🔥

Весь VAGтакой.
К слову RGB подсветка в Ауди с завода стоит 900$ но выглядит круто.

Осталось подсветить очёчник и карманы на сидениях

Я туда редко заглядываю. А осталось ещё много чего

ЕТКА для SAIC рынка не знает ничего про подсветку внутренних ручек Kodiaq.
на 1 фото это уже результат китайских умельцев

Ну я знаю, но по факту яркость разная на разных элементах получается.
Сам хочу в карманы поставить…

Камера телефона слегка засвечивает.
А вообще диоды в ручках сидят в тех же группах что и диоды карманов. А я поставил яркость 2.5. может уменьшу если будет слишком ярко ночью.
В принципе можно поменять местами с диодами ручек открывания. Они прописаны в отдельных группах и там яркость 1.0 стоит.

Понял. Блин, круто что ты в этом всем шаришь👍

Камера телефона слегка засвечивает.
А вообще диоды в ручках сидят в тех же группах что и диоды карманов. А я поставил яркость 2.5. может уменьшу если будет слишком ярко ночью.
В принципе можно поменять местами с диодами ручек открывания. Они прописаны в отдельных группах и там яркость 1.0 стоит.

Подскажи а как программно можно ещё увеличить яркость подсветки ног или например уменьшить подсветку плафонов на потолке?

Источник

подсветка карманов дверей

Одним из важных пунктов в выборе опций, при покупке машины, было наличие контурной подсветки. Знаю что для некоторых это может показаться баловством и бесполезной вещью, но я балдею когда еду по ночному или вечернему городу, а в дверях горят те самые светодиодные полосы.

Однажды, созерцая разные бортовые журналы пользователей драйв2, натыкаюсь на запись которая меня очень заинтересовала. Как оказалось у старшего брата (audi) в состав амбиентной подсветки входит множество диодов (подсветка пространства ног, карманов дверей, центральной ниши и прочего), которые как вместе так и по отдельности могут менять цвета в зависимости от настроек.

Мне давно хотелось реализовать подсветку карманов дверей, в их бездонных пространствах порой тяжело что-то разглядеть в темное время суток. А тут как раз нашелся подходящий вариант.

Отдельно хочу поблагодарить Алексея ( Aes3 ) за его записи в БЖ и ответы на мои вопросы (получил достаточно информации для реализации задумки).

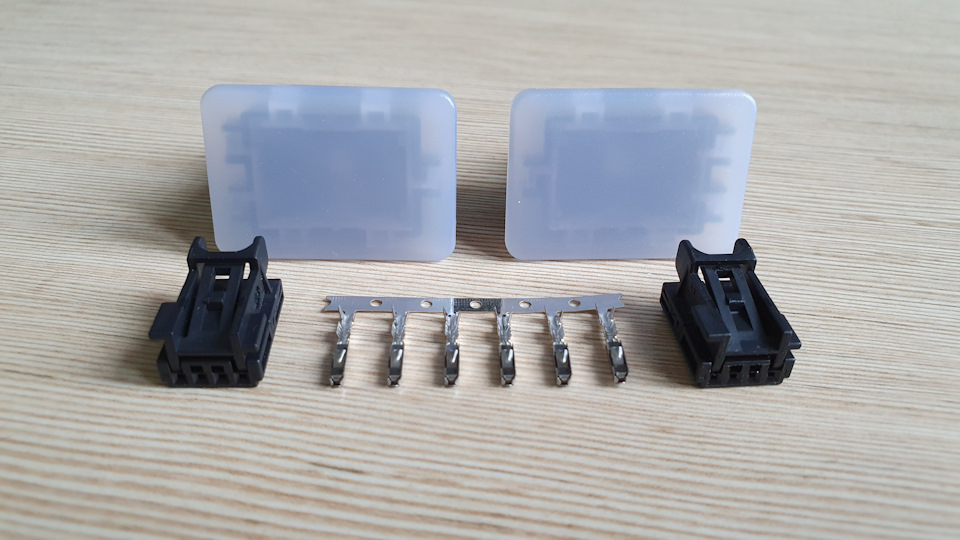

Для начала решил подсветить карманы передних дверей. Перво-наперво необходимо купить следующие з/ч:

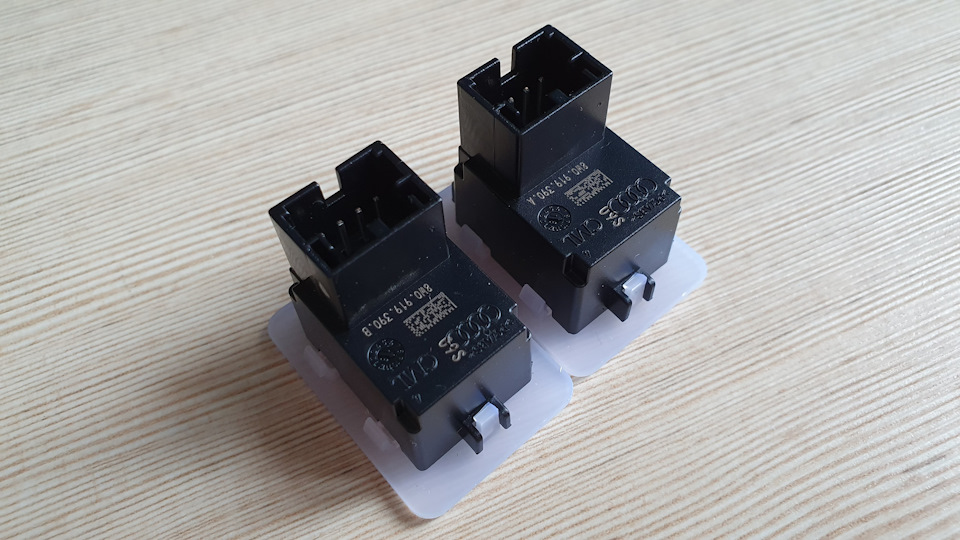

8W0 919 390 A — cветодиодный фонарь
8W0 919 390 B — cветодиодный фонарь
8K0 973 754 — корпус плоского разъема (2 шт)
N 907 647 01 — контакт электропроводки (6 шт)

Преимущество данных светодиодных фонарей в том, что каждый имеет свой контроллер, который взаимодействует с LIN, благодаря чему можно регулировать их яркость и цвет вместе с контурной подсветкой.

Источник

Декоративная подсветка дверей.

Хочу добавить подсветку ручек открывания и внутренних ручек дверей. Не понимаю почему Кодиак обделили этой подсветкой.
Есть вариант сделать как делал себе на гольфе
www.drive2.ru/l/485975619335618825/

И есть вариант поставить RGB подсетку в ручки.

Плюсы белой подсветки.
В передних дверях все подключается штатно к блокам дверей. цена диода + резистор — 5 грн.

Минусы белой подсветки.
В Кодиаке, если не заказан семейный пакет с электро блокировкой задних дверей нет блоков в задних дверях.
В итоге или установка блоков и других моторов стеклоподъемников или тянуть провода от передних блоков назад. как делал в гольфе. что геморно.

Плюсы RGB
Так как у меня есть цветная декоративная подсветка то все подключается прямо на карте двери. не нужно тянуть провода. только снять карту.
Минусы RGB
нужны правильные диоды и их нужно закодировать правильно.

Вот для себя не могу понять а нужна ли цветная подсветка ручек? не сильно ли будет пестро?
В Ауди А4 и Q7 сделана цветная подсветка карт, ниш, и даже подсветка ног. Но подсветка ручек открытия дверей — белая.

Единственное не знаю какой световод взять для подсветки ручки открывания, так как площадка не большая.

Есть вариант 5E0919173 от Октавии и Суперба. Но цена более 600 грн за пластиковый корпус со светодиодом и резистором это ахтунг!

Есть его китайская версия 5ED919173C ставится на китайский Кодиак. Тут цена хоть вменяемая 13$ за пару.
aliexpress.ru/item/32968762929.html
Также есть вариант от Passat B7 56D919177, 56D919178 цена та же 13$ за пару.
aliexpress.ru/item/32951095047.html
А также есть вариант от Passat CC
3C8919011, 3C8919012 цена порядка 200 грн за штуку. в комплекте световод и диод. Световод при нагревании феном можно поменять форму.

И есть вариант от Ауди Q7. Цена порядка 100 грн! он похож на вариант от Passat B7 но корпус не прозрачный а рассеиватель матовый. Продается без диода. Диод отдельно те же 100 грн.

Источник

Форум Шкода Кодиак

Не включается эстетическая подсветка в дверях и подсветка ног

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение Needless » 02 апр 2019, 17:34

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение Andrew_from_ekb » 02 апр 2019, 18:00

предохранитель скорее всего

ибо не может вся подсветка умереть сразу)

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение KODIAQ 502 » 02 апр 2019, 19:32

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение Needless » 03 апр 2019, 16:06

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение KODIAQ 502 » 03 апр 2019, 16:46

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение Andrew_from_ekb » 03 апр 2019, 18:13

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение KODIAQ 502 » 03 апр 2019, 19:39

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение Tracker » 04 апр 2019, 12:15

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение bvk » 27 сен 2019, 21:38

А в двери должна быть подсветка при открывании? В зеркалах горит, в ногах горит, а в двери нет. Какое то отверстие есть в обшивке двери, но там болт кажется торчит.

Отправлено спустя 1 минуту 25 секунд:
Или это отдельно можно поставить?

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение alex_lynx » 27 сен 2019, 22:16

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение bvk » 28 сен 2019, 07:09

Не включается эстетическая подсветка в дверях и подсветка ног

Сообщение V.Snit » 28 июн 2021, 23:39

Периодически не работает эстетическая подсветка. При получении авто дилер сделал предположение, что из-за датчика света.
По наблюдениям возникнет, если днем начать начать поездку с открытия багажника. Но это не точно.

Выявил закономерность. Подсветка выключается вместе с подсветкой кнопок салона при положении переключателя света Auto в светлое время суток.
Активировать постоянное свечение через скрытые функции не удалось.
