Подсветки дверных карт — дооснащение
Меня, думаю, как и всех владельцев рестайлинговых 150-ых расстраивает наличие катафотов в дверных картах вместо полноценной подсветки, которая была на дорестайле. А еще комплектация у меня не предполагает атмосферной подсветки дверных карт.
Дело решаемое. Ранее на раcпродаже закупился необходимым: комплектом атмосферной подсветки, LED плафонами и коннекторами для доработки дверных карт. И вот выдалась пара свободных дней, а самое главное теплых и солнечных. И всё на месте. Ну и еще понадобилось где-то метров 20 провода и изолента (простая и мохнатая).
Атмосферная подсветка устанавливается буквально за 5 минут, главное скинуть дверные карты. Она идёт 3ёх цветная с 3мя уровнями яркости. Проводка не режется, подключается pin-to-pin к проводке дверных карт. Включается подсветка с поворотом ключа в замке зажигания.
А вот с подсветкой порогов при открытии дверей помучился я прилично. Сложность была в отсутствии проводки. Пришлось подразобрать салон и протягивать управляющий минус от концевиков дверей с заведением в двери. Плюс же брал прямо в дверях. Тойотовские коннекторы, что шли с LED плафонами я отрезал и заменил на заранее приобретенные, так как покупать под них тойотовские ответные коннекторы дело далеко не бюджетное. Новую проводку обмататал мохнатой (ВАГовской) изолентой, для фетиша))).
Ну а дальше ввели карантин. И из дома уже не выйти, чтобы вечерком сфоткать результат…Поэтому фото только процесса установки.
Подсветка внутренних дверных ручек. Инсталляция.
Для инсталляции подсветки мне потребуются ответные части проводки плафонов. В моей комплектации их не предусмотрено, по этому выходим из ситуации иначе:

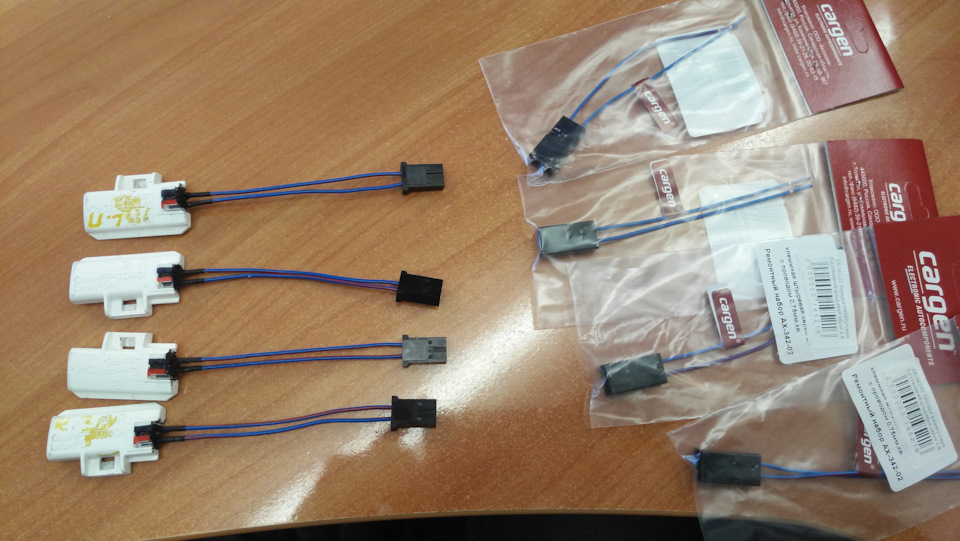

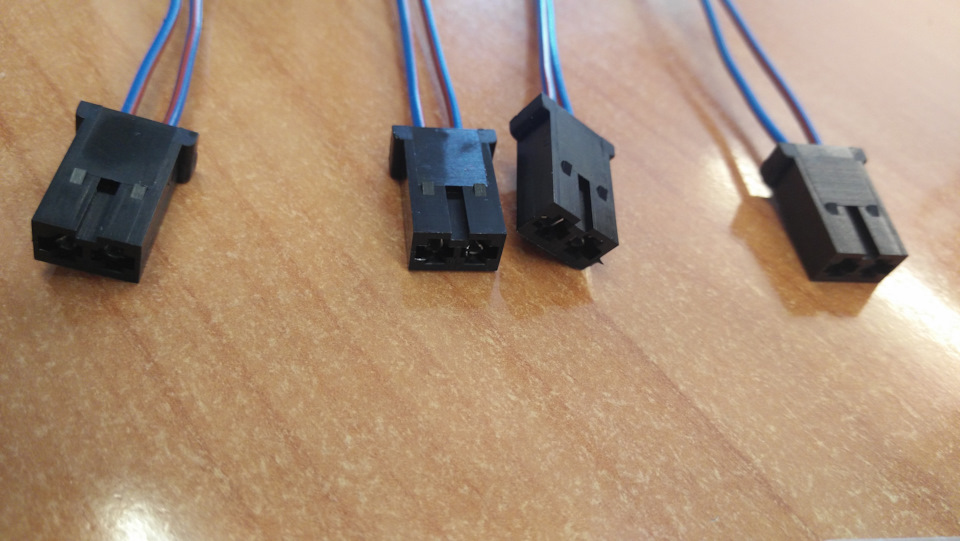

были куплены разъемы «папа-мама»

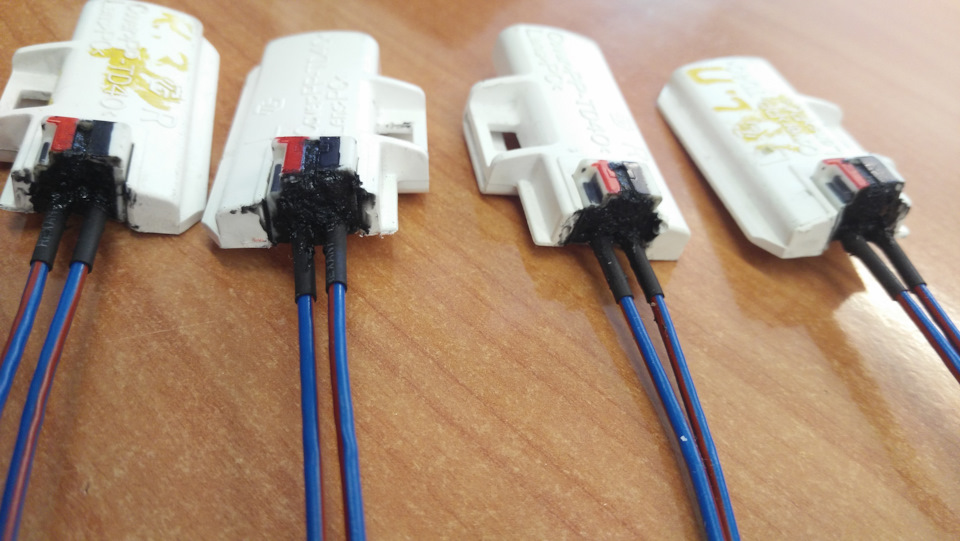

«Мамы» же были отправлены на скрещивание с плафонами. Получилось следующее:
Затем требуется демонтировать обшивки дверей. Не очень люблю снимать их и ставить на этом авто и в обычное время бы не полез туда, но так случилось, что в задние двери врезал ВЧ-динамики для заднего ряда, а обшивки передних дверей пришлось снять в т.ч. для поклейки тонировки.

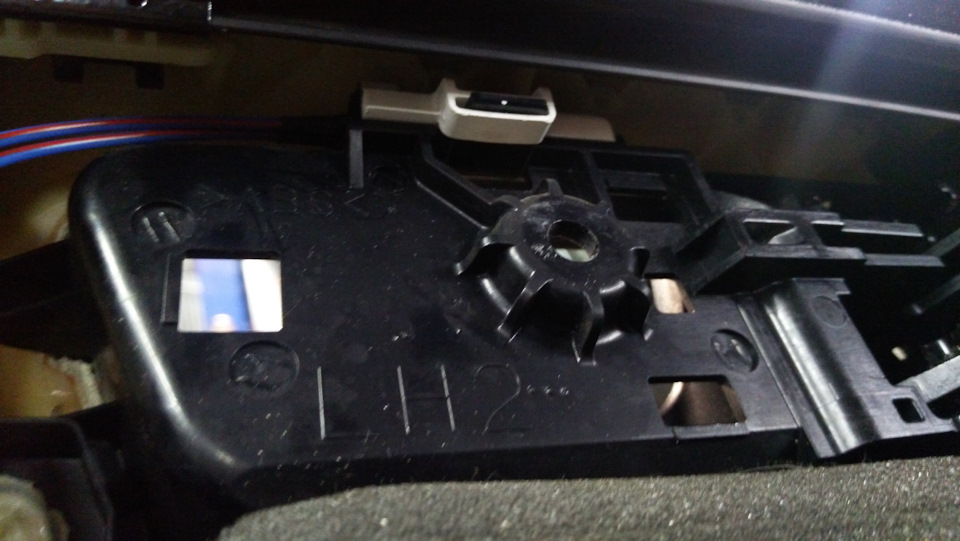

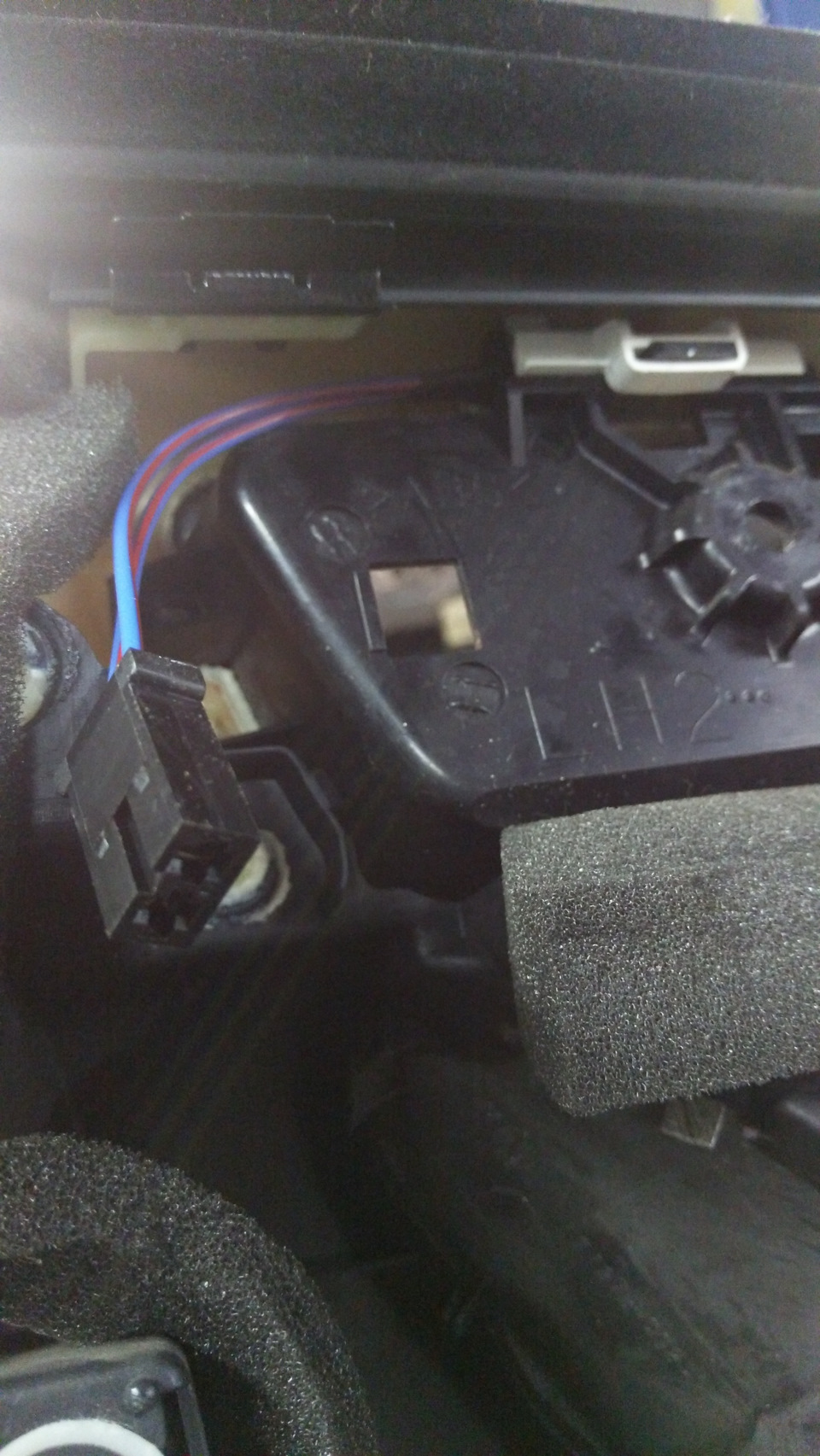

На обратной стороне карты производим монтаж плафона светильника в штатное место (есть в любой комплектации):
Далее дверные карты отставляем, они нам пока не потребуются.

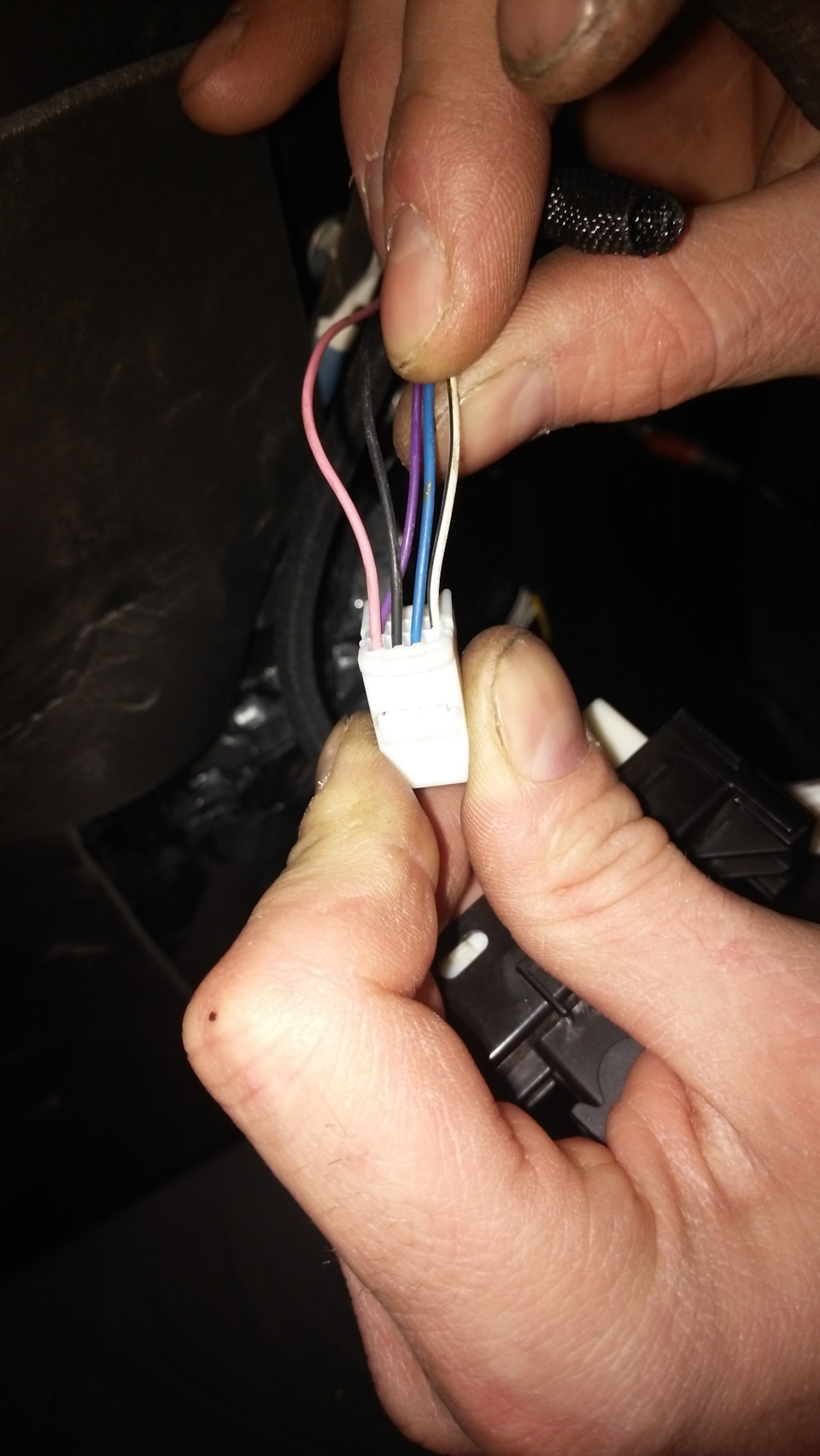

Переходим к проводке дверей. Нам нужны жгуты, которые идут на кнопки электростеклоподъемников.
Белый с черной полосой — это МИНУСовой провод. Все остальные — плюсовые. Казалось бы, запитаться можно с любого, но нет. В статичном состоянии они имеют положительный заряд, а при открывании или закрывании стекла на этих проводах заряд становится отрицательным.
Единственный провод, который при любых манипуляциях остается положительным — фиолетовый! Он то и будет нашим ПЛЮСом.
Запитываем фишку нашего светильника на эти провода, изолируем и обесшумливаем маделином.
Land cruiser prado 150 подсветка дверных карт
Человек обратился ко мне с интересной просьбой — сделать подсветку дверей как в более дорогой комплектации автомобиля(в районе подлокотника).
Намучился — не то слово)))
Главное условие — равномерный мягкий свет по всей длине вставки.

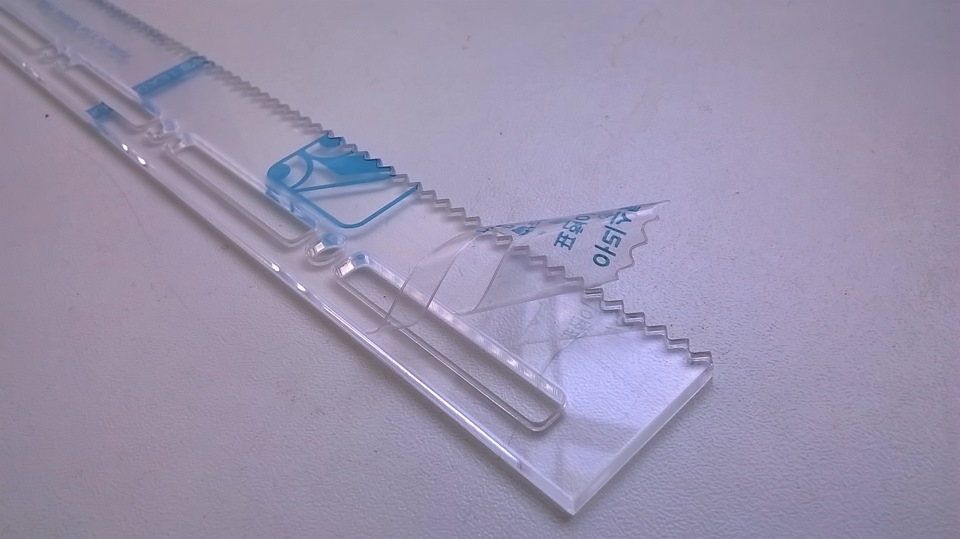

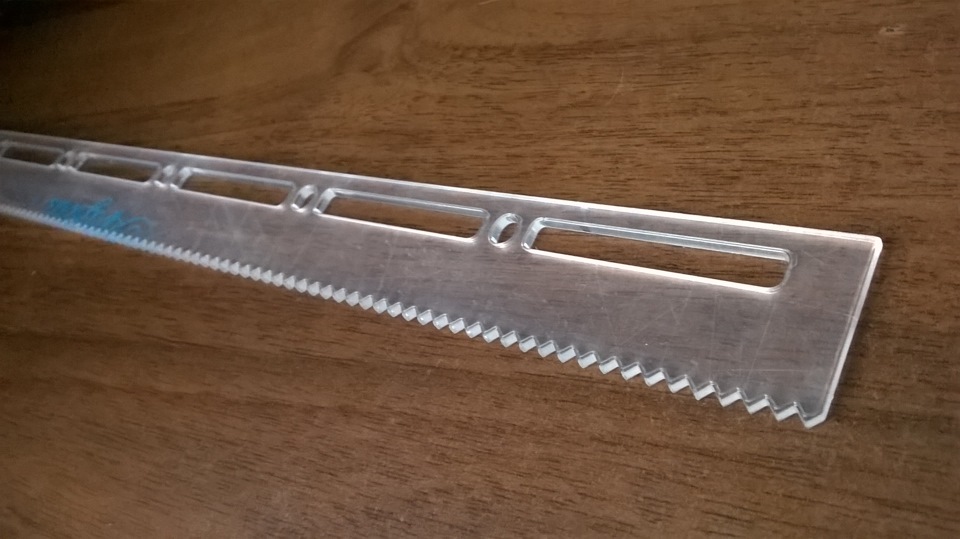

Так как места за обшивкой не много, а светлых точек не должно быть видно, пришлось делать рассеиватели для них.
В общем я их делал аж 5 раз — то света недостаточно, то точки видно, то серединка не подсвечивается и т.д…
В общем вот, что получилось:

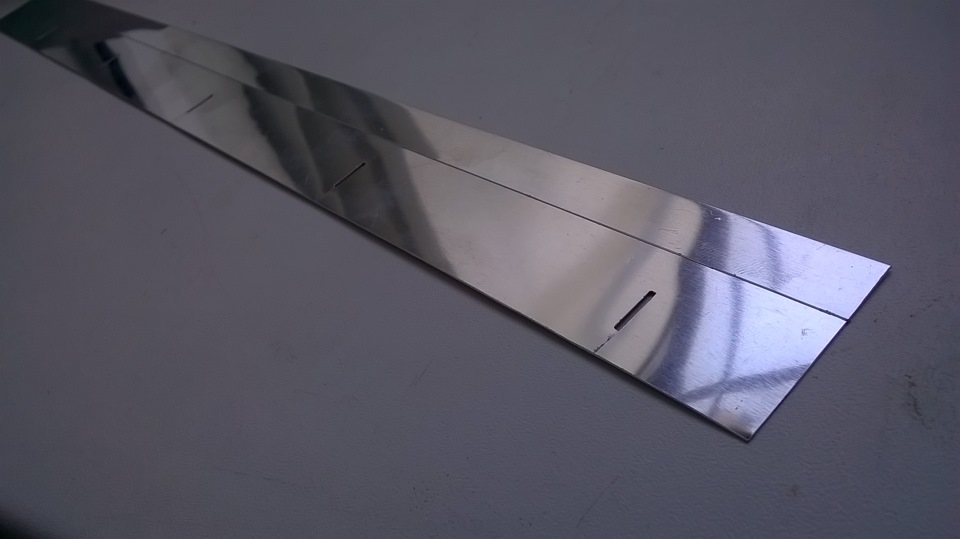

что бы не терялось очень много света, сделал отражатель из полированного алюминия толщиной 0,2 мм:

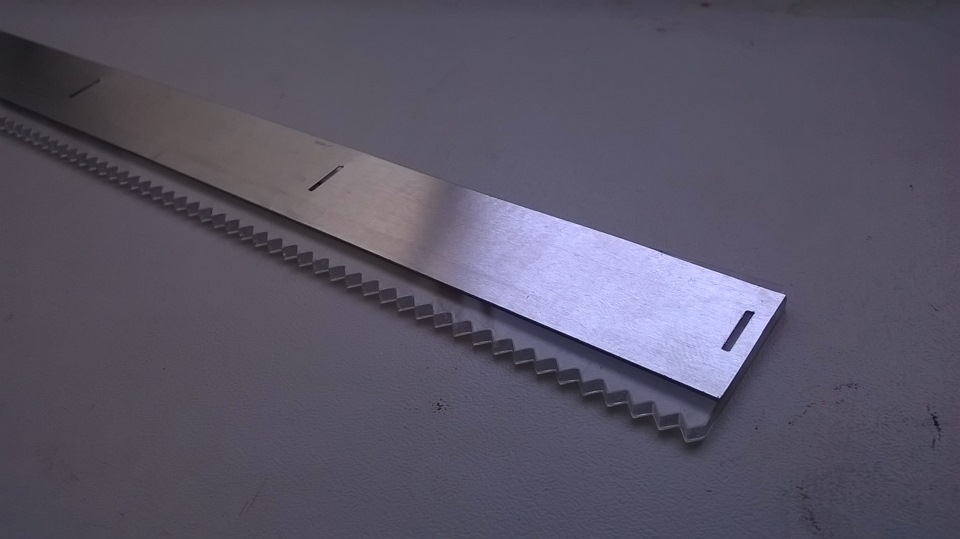

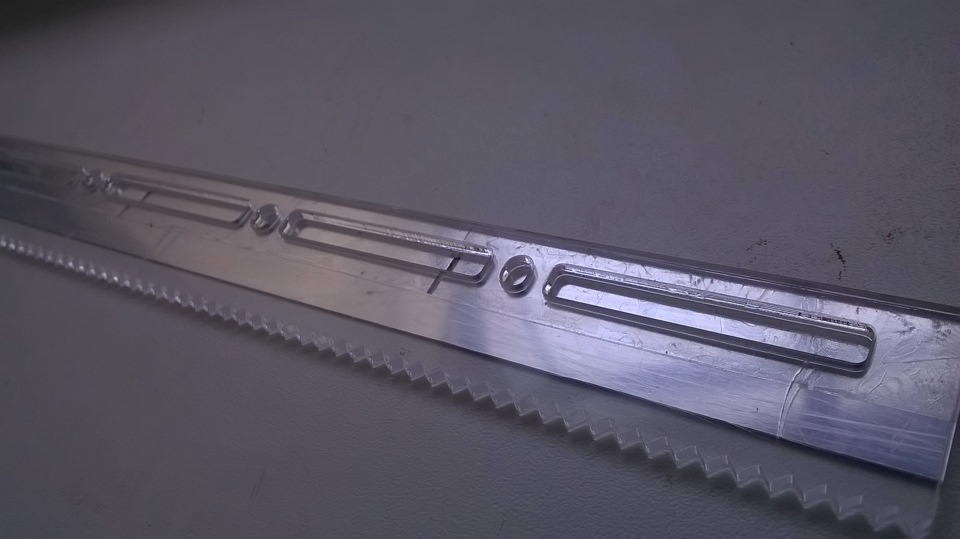

потом приклеил отражатель к светорассеивателю на прозрачный двухсторонний скотч:

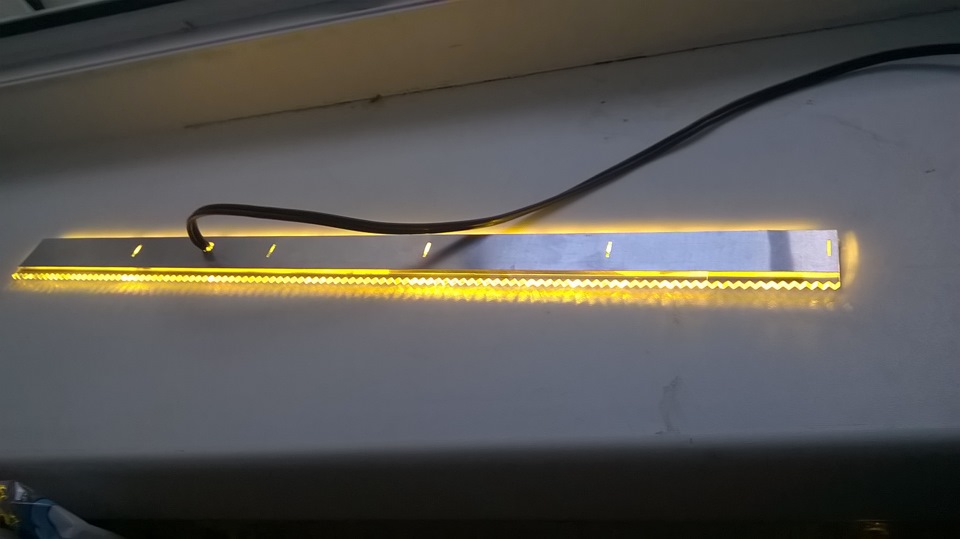

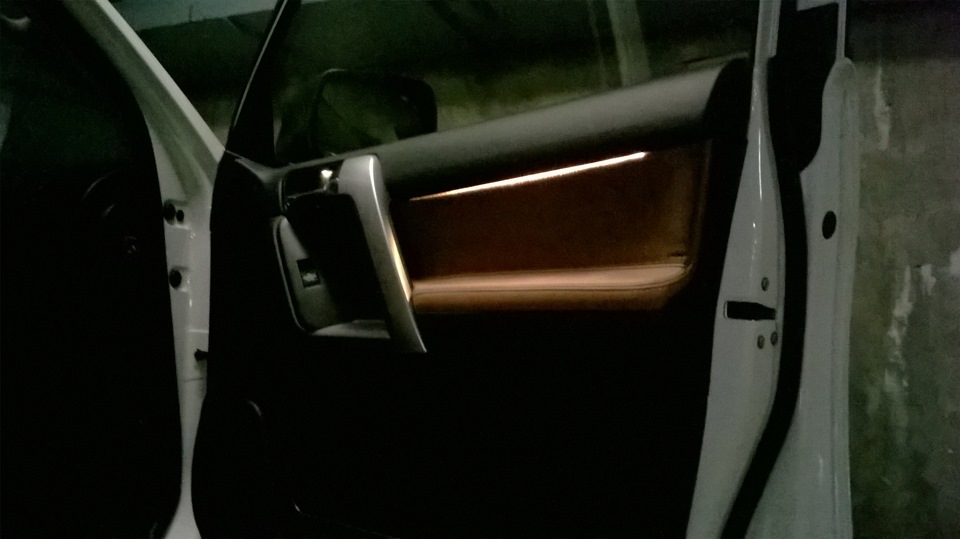

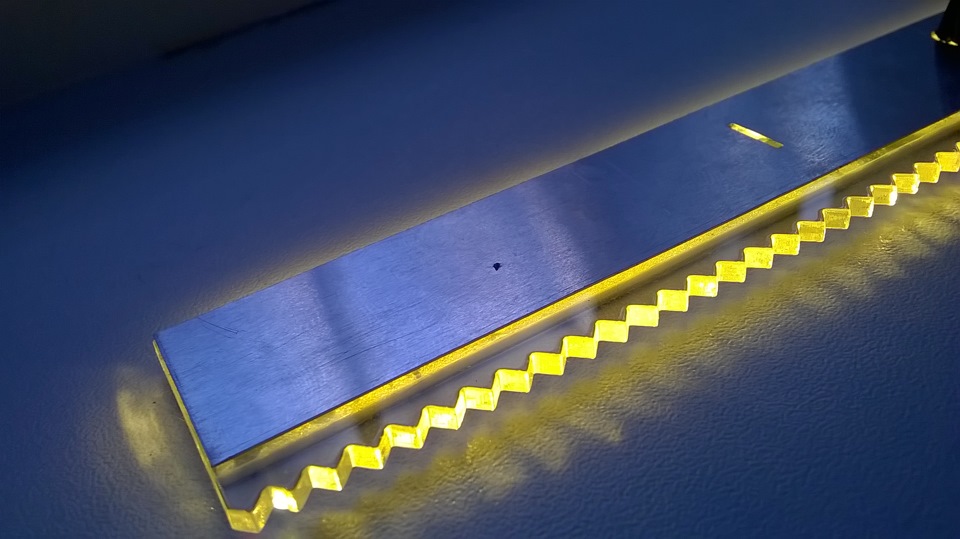

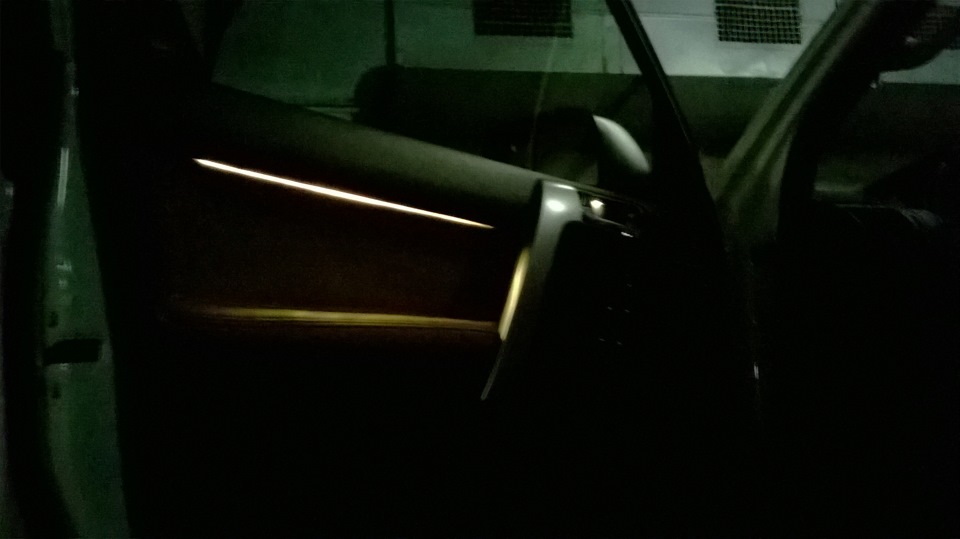

Плату с источником света заснять забыл, но не в этом суть, а вот так оно светит:
Вот, как то так.
Спасибо за внимание.
Метки: lаnd cruiser prado, светодиодный тюнинг, подсветка дверей, prado 150
Комментарии 95
С двери в салон у вас торчит то что ребристо или ровная сторона, не понятно. Отверстия одинаковые под св.ленту или разные? Светодиодную ленту целиком ложили или в каждую пустоту по куску соиденив всё проводами?
Мне такие сделаете?
Жалко что нет фото того как установили, там зазор хороший был или пришлось что то вырезать и отклеивать?
Я тоже планирую такое сделать, но я уже заказал так называемый неон, он гибкий как шнур короче, но пока не знаю куда буду его подключать и каким образом крепить!
По электрике планирую подключить к регулировке подсветки яркости салона, что бы за одно можно было регулировать яркость, но не знаю получиться или нет, так же установить общую кнопку вкл/выкл что бы выходя из машины вообще отключать ее, а то не дай Бог еще спалю машину.
Я просто в электрике не особо силен, поэтому не знаю как грамотно подключать все это дело, нужны ли для этого какие нибудь резисторы, предохранители и т.д.
Там зазор есть небольшой, в него и вставил полоски.
Ну а что бы яркость регулировать, нужно будет лишние провода из дверей тянуть, я брал + с блока стеклоподъёмников.
Я пока с регулировкой не знаю, сделаю или нет, посмотрю как светит сначала, может и не нужно будет заморачиваться и подсоединю как вы
а если использовать вместо полированного алюминия, алюминиевый скотч? или он будет плохо отражать свет?
