Подсветка ручек дверей (часть 1 из 2)

Необходимые детали:
1 — световоды (всего 4 штуки).
3C8 919 011 два левых
3C8 919 012 два правых

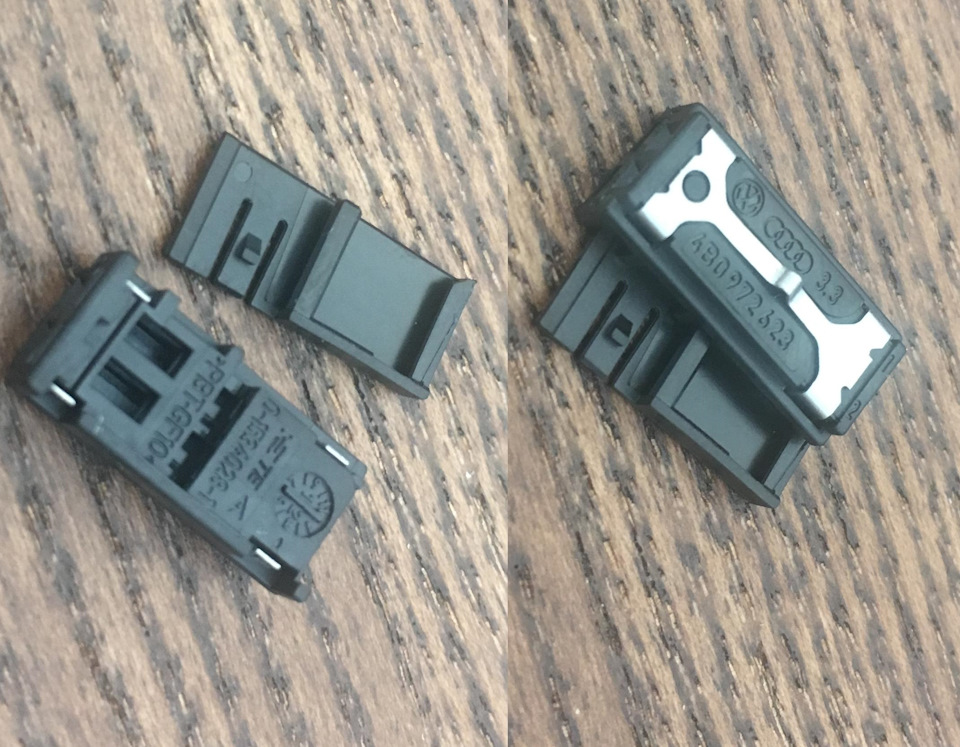

2 — разъемы в световоды (всего 4 штуки)
4B0 972 623

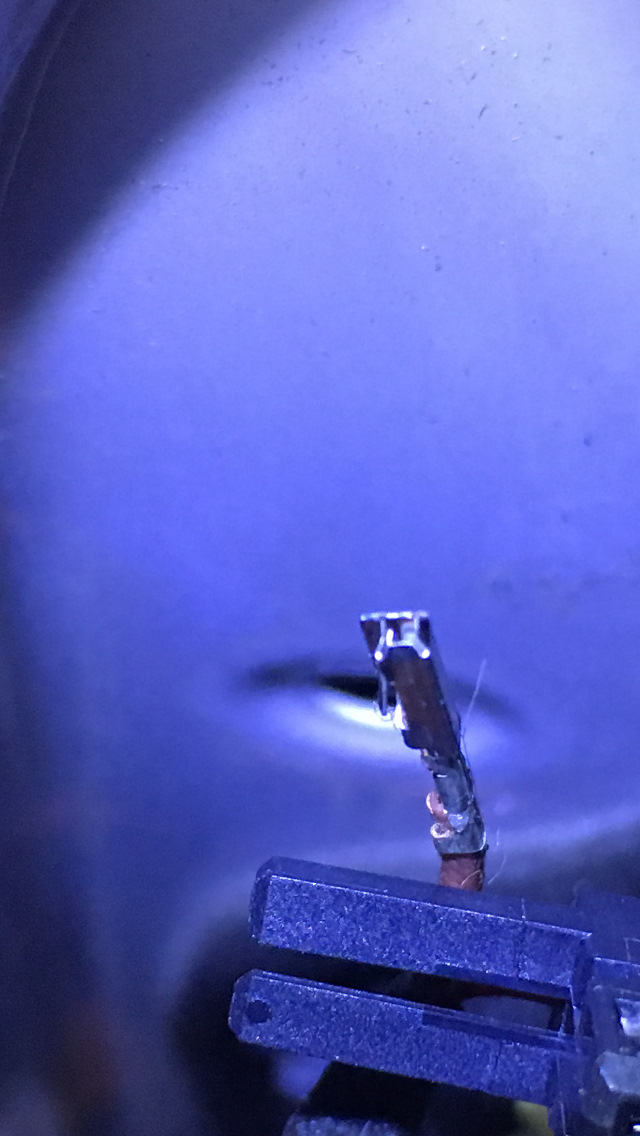

3 — пины в разъемы световодов и в разъемы в самих дверях (всего 16 штук, если уже стоит освещение дверей и подсветка ног, то на 12 пинов, поскольку пины с минусом будут заняты и припаиваться нужно будет к проводам)
N90 764 701

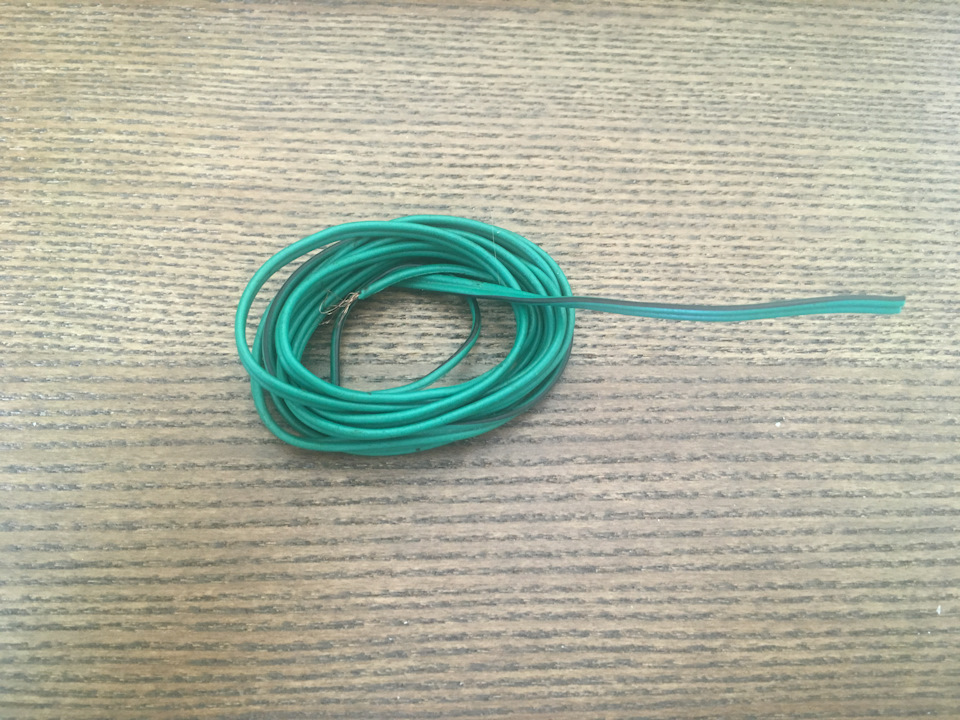

4 — провода. лучше сдвоенные, но подойдут любые. я бахнул сечением 0.3. на одном из них черная полоса — это будет минус.

5 — держатели световодов в каждую дверь (всего 4 штуки). По обозначению отличаются они от стандартных наличием «B».
3C8 837 197 B водительская
3C8 837 198 B пассажирская

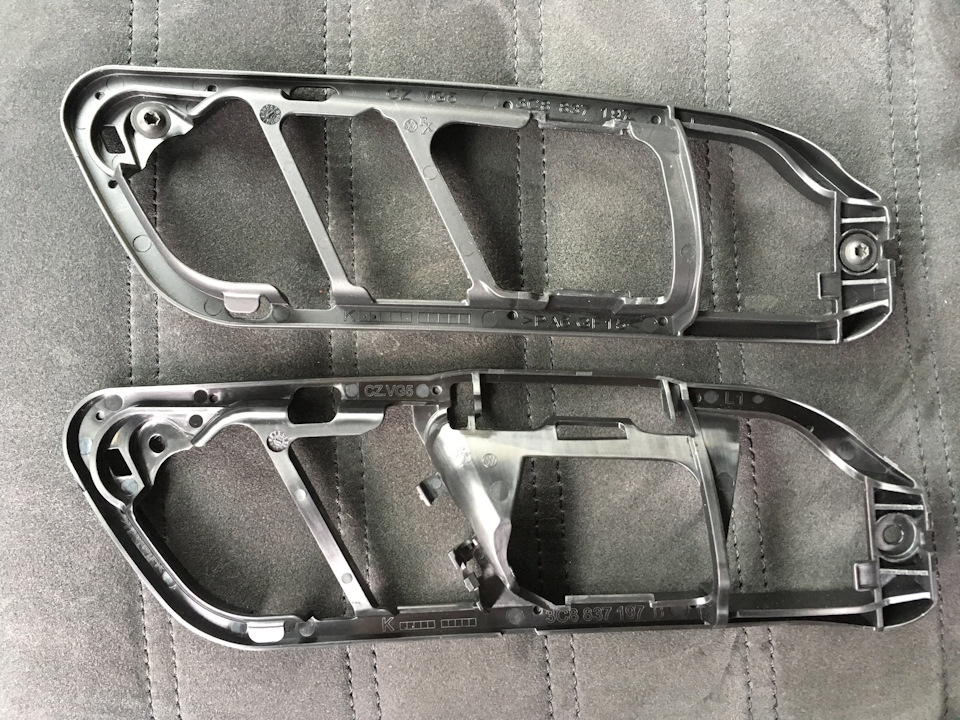

Внешне вот отличие на примере водительской:

6 — сами ручки с прорезями под световоды (всего 4 штуки). Здесь есть момент, что при попытке самому прорезать щель, в конечном итоге обнаружилось, что форма стандартной ручки совершенно не подходит.
Вот сравнение водительских ручек с прорезанной щелью и с заводской. Заметно явно разная форма в области световода:

Источник

Установка подсветки ног и дверей

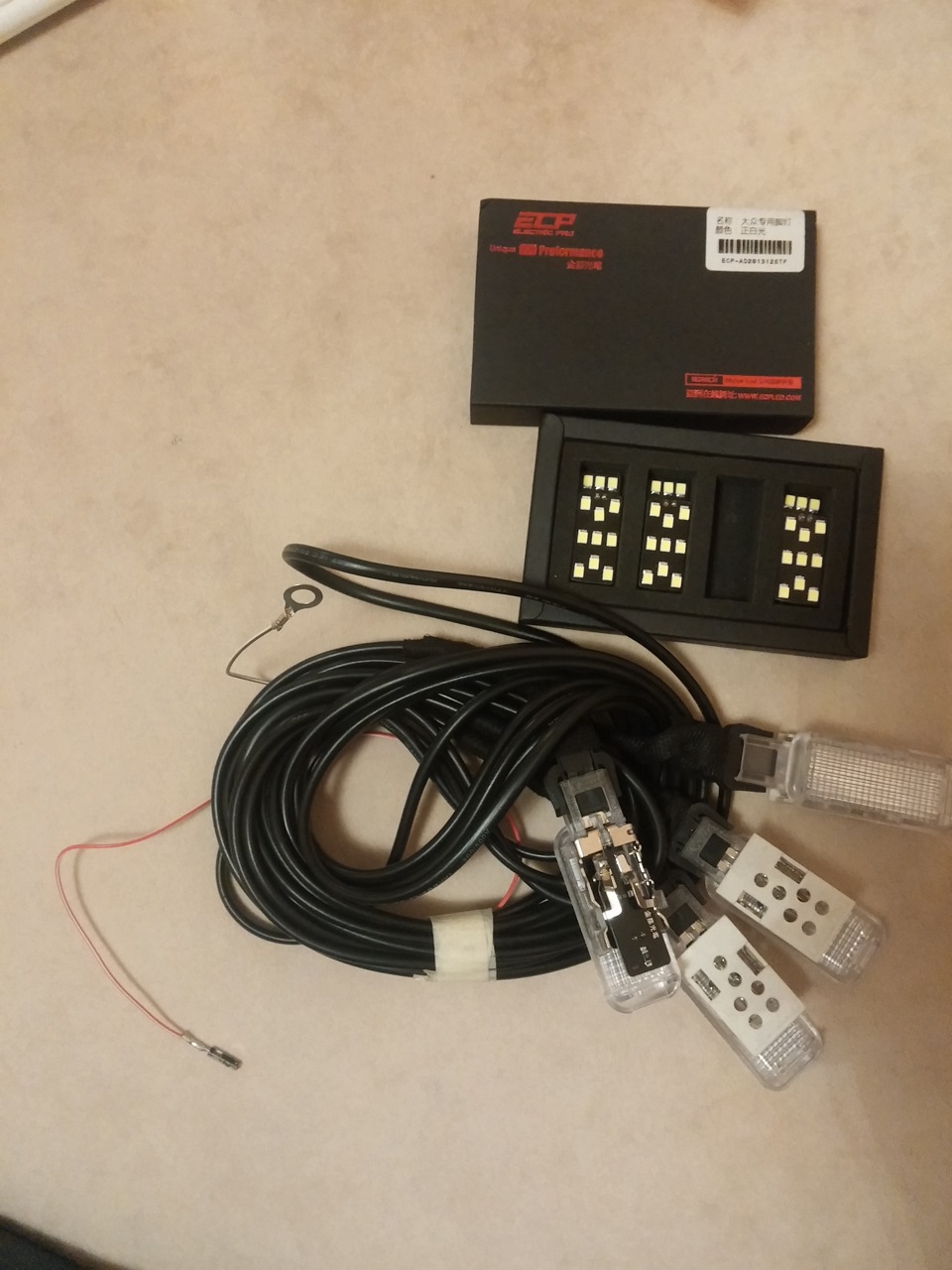

Всем привет! В общем закупил я плафоны и проводку подсветки ног и околодверного пространства. А также клипсы обшивки дверей 6Q0 868 243
Покупал здесь и здесь

И пошел все это дело запиливать, запилил еще в феврале, отчет в апреле))))

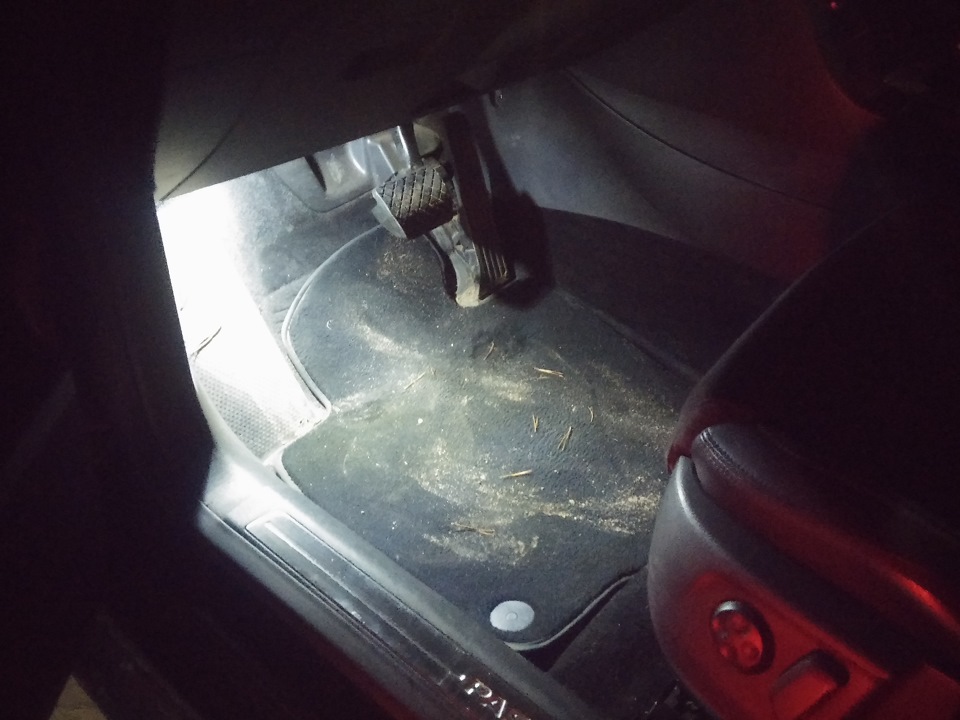

Сначала установил подсветку ног, трудностей никаких не возникло, использовал ИНСТРУКЦИЮ, огромное спасибо за подробное описание!

Затем начал устанавливать подсветку в двери, пользовался отчетом и отчетом За что им огромное спасибо)
Но как всегда есть подводные камни, не знаю почему я не дочитал до конца отчет)))) где говорится о том, что в задних дверях не пропилена обшивка дверей для установки плафонов с подсветкой! Как и у eRazer252 автора данного отчета, у меня было вот такое лицо и выражение)))

При снятии обшивки не забывайте про распорную вставку

Но взяв в руки инструмент, мы быстро исправили данный «дефект» обшивки дверной карты.
Все было установлено на свое место и активировано Васей-диагностом!
Проделанной работой доволен на все 200%. Если Вы сомневаетесь ставить или нет, то обязательно ставить!

Источник

Установка подсветки дверей

Как многие владельца VAGa рано или поздно доукомплектовывают свой авто всякими допами, я как и все.
Заказал подсветку дверей с ALIex, а то не серьезно с отражателями ездить без подсветки.
Пришла посылка быстро. Качеством доволен.
Про установку особо говорить нечего. На D2 есть очень много полных разжеванных отчетов.
Передние двери сделал быстро, мин за 40. Снял обшивку протянул провод, нашел пины 18+ и 19 — вставил, прописал в Коде +64 вроде)) там есть подсказка и вуаля. Все работает с первого раза.

Дальше перешел на задние двери.
При снятие дверных карт сломал 2шт клипсы. Не думал, что они так крепко сидят, вырвал наХ площадку) после пришлось приклеивать.
Когда снял заглушки опять подстава(( отверстия в дверных картах запаяны и их нужно вырезать.

Пришлось забрать все это дело домой
А перед тем как идти домой, я решил провода прокинуть и прописать сразу, что бы потом только собрать и все.
Но и на этом этапе был сюрприз((
В комплекте разьемов из 4-х штук оказалось, что два разъема идут с маленькими пинами, я их установил спереди, а два др разьема идут с пинами побольше, и в моем случае они ни как не вставлялись в разъем(((

Пришлось их обрезать и и наращивать другие пины, благо был разъем старый с проводами.
После все так же подключил, прописал и проверил.

На следующий день задние двери собрал в обратном порядке.
Теперь и у меня есть этот маленький апгрейд)

Источник

Подсветка задних дверей passat cc

С передком разобрались, теперь зад.

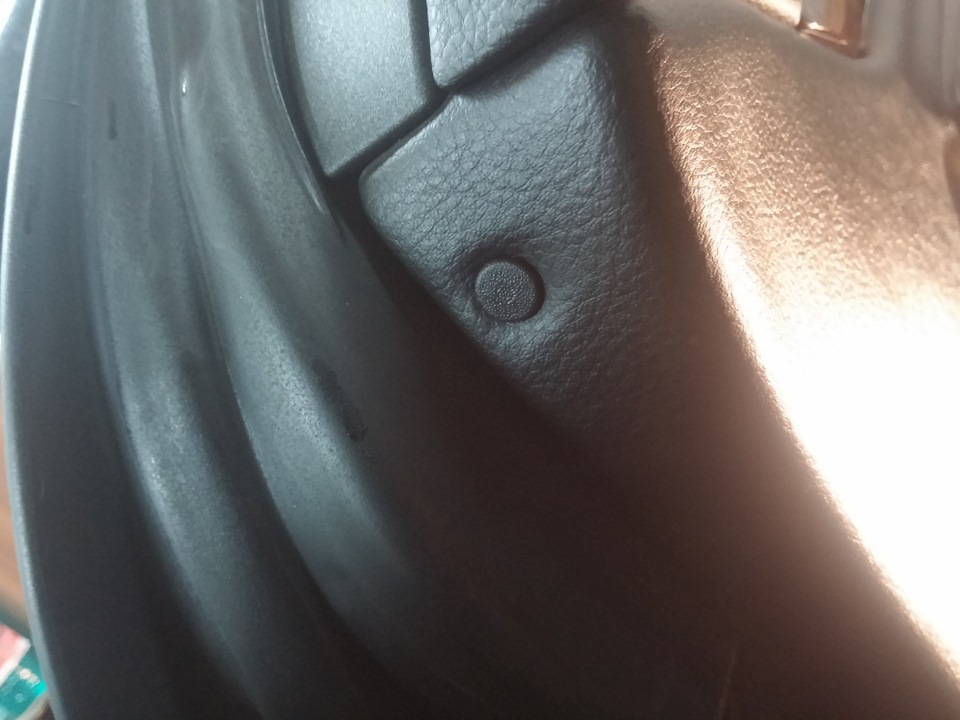

открываем дверь, опускаем стекло для удобства. снимаем заглушку на ручке и откручиваем первый болт

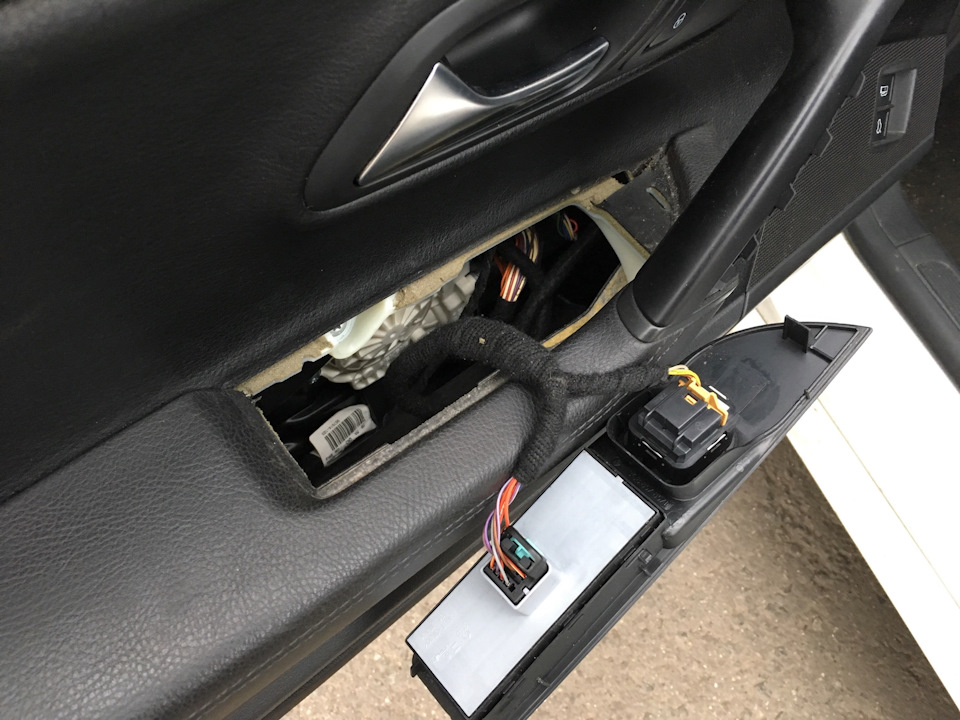

поддеваем китайской прибамбахой «плашку» с переключателем стеклоподъемников до момента как вылезит пластмассовый паз. металическая скоба, которая изначально находится на этом пазу скорее всего провалиться в дверь, но это норма, потом вытащим. затем эту накладку двигаем немного на 5 мм в сторону петлей двери. как только пазы на «плашке» выйдут из зоны комфорта карт дверей, она вылезет наружу и будет вот так:

но наверняка без металлической скобы:

откручиваем второй болт

и теперь остались только клипсы. их аж 7 штук. болтов как на передней двери больше нет. только клипсы. приподнимаем верхнюю часть карты двери и вынимаем ее из паза. теперь можем глянуть внутрь и увидеть где сидят клипсы.
вооружившись рогатой китайской прибамбахой вставляем ее между дверью и картой, но попадая в клипсу. надавливаем и тем самым раскрываем клипсу как цветочек. 7 раз. больше подвохов не должно быть.

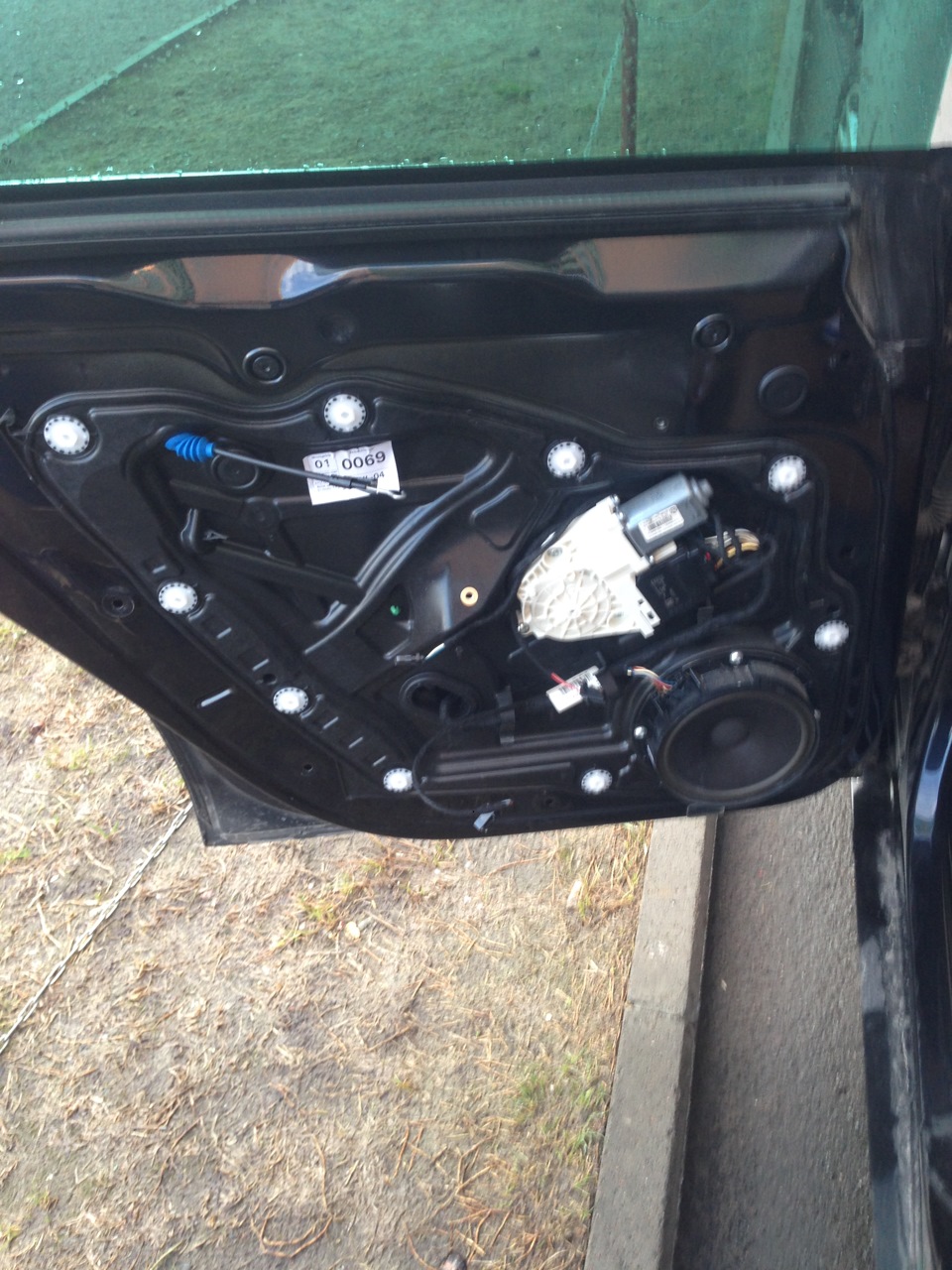

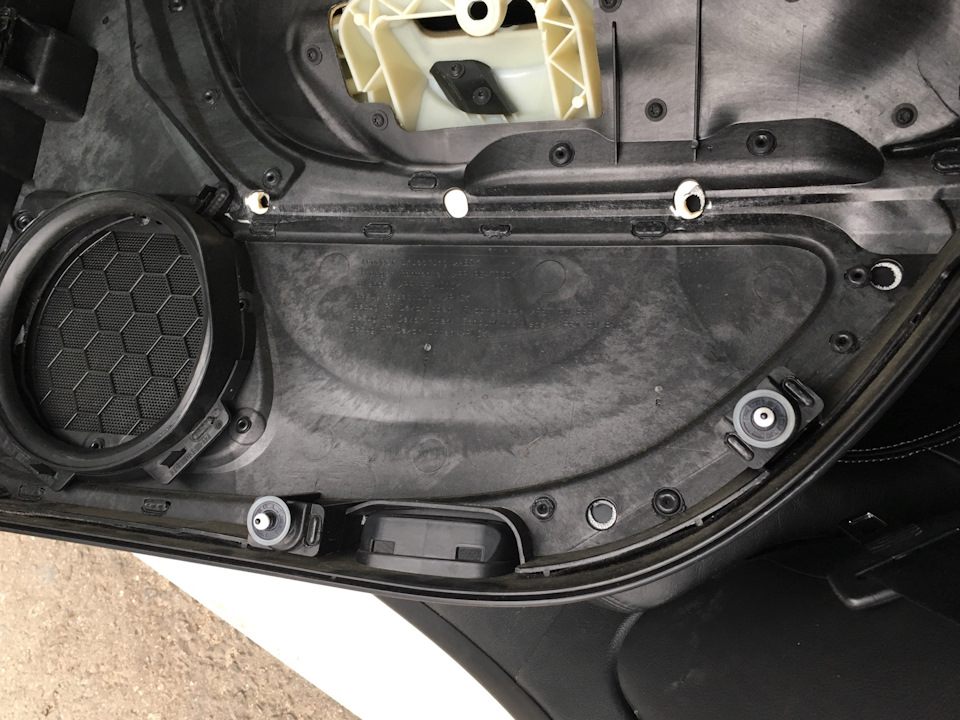

снимаем провод с переключателя стеклоподъемника, динамика «пищалка» и отстегиваем тросик открывания двери. и видим это:

и сама карта двери

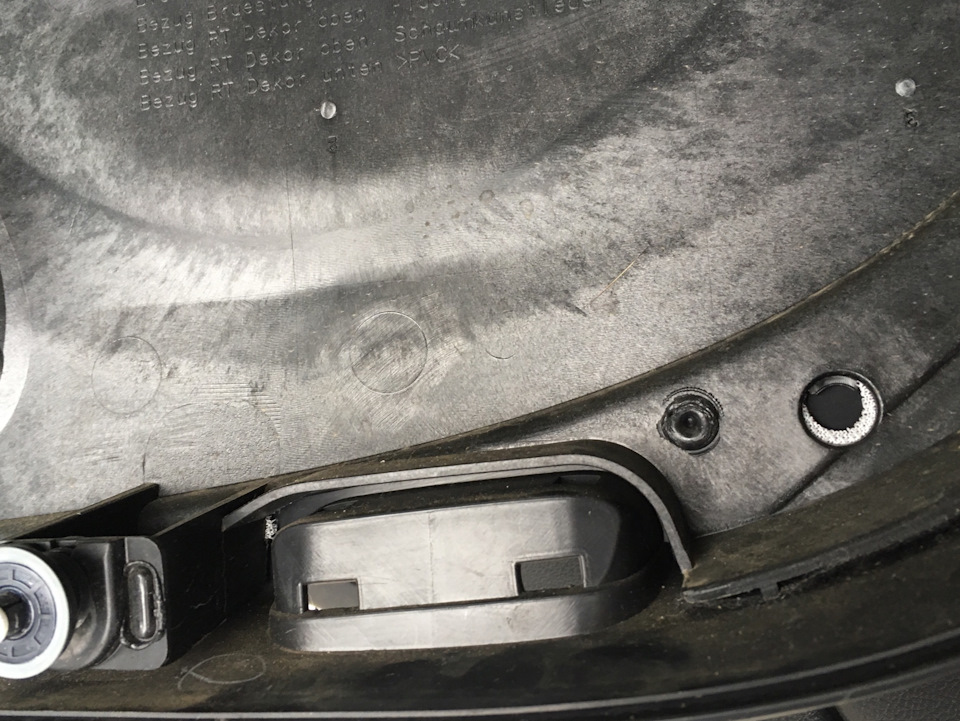

но внезапно на самой карте двери при снятии катафота видим глухую пласмассу:

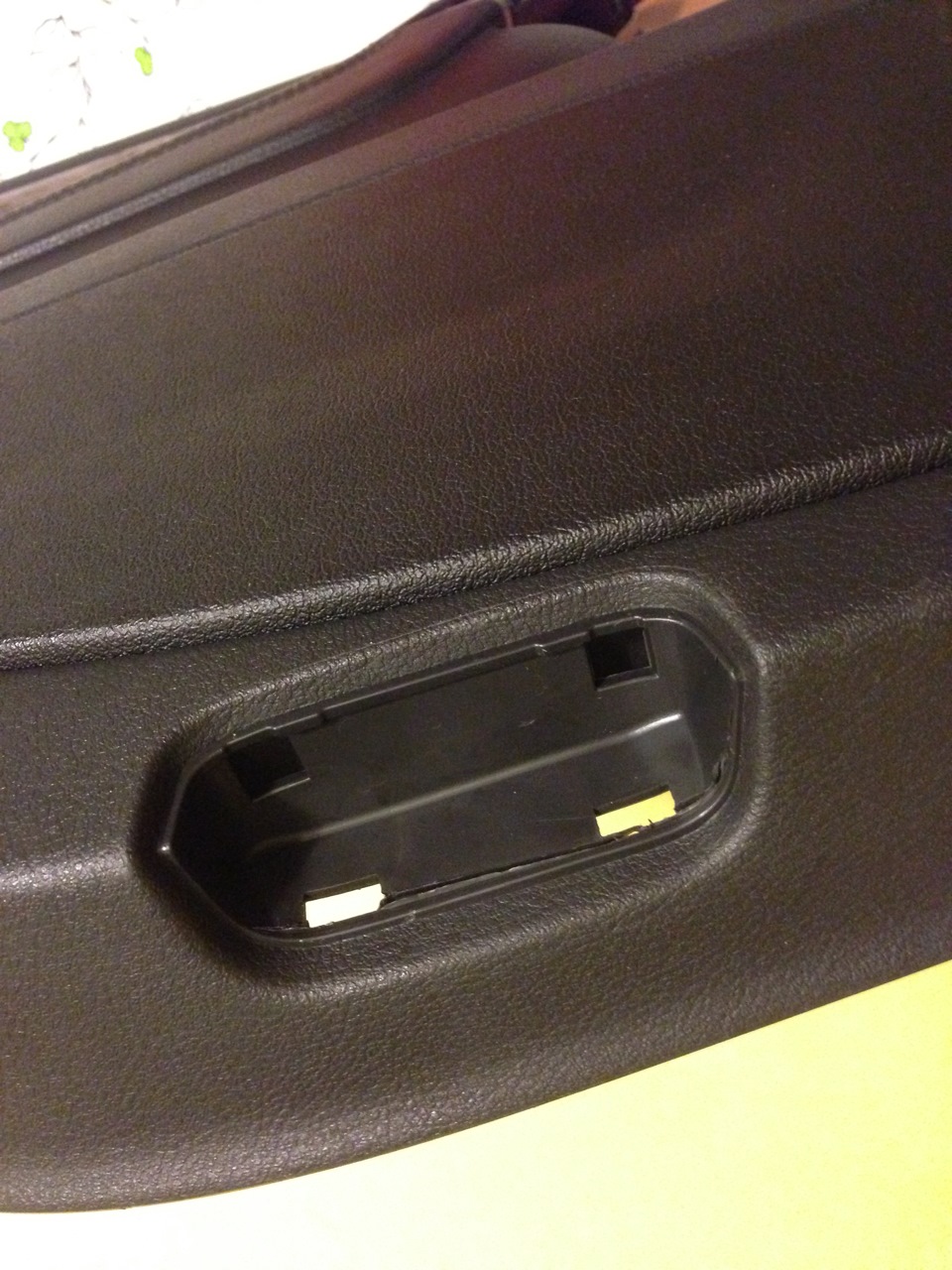

расстраиваемся, что не получилось сделать все на улице, идем домой и режем это все ножом! чтоб дырищща была как с завода. пластик мягкий, поэтому все делается легко и непринужденно. аккуратно можно шлифануть надфилями, напильниками, наждачками прочими на… идем обратно к машине.

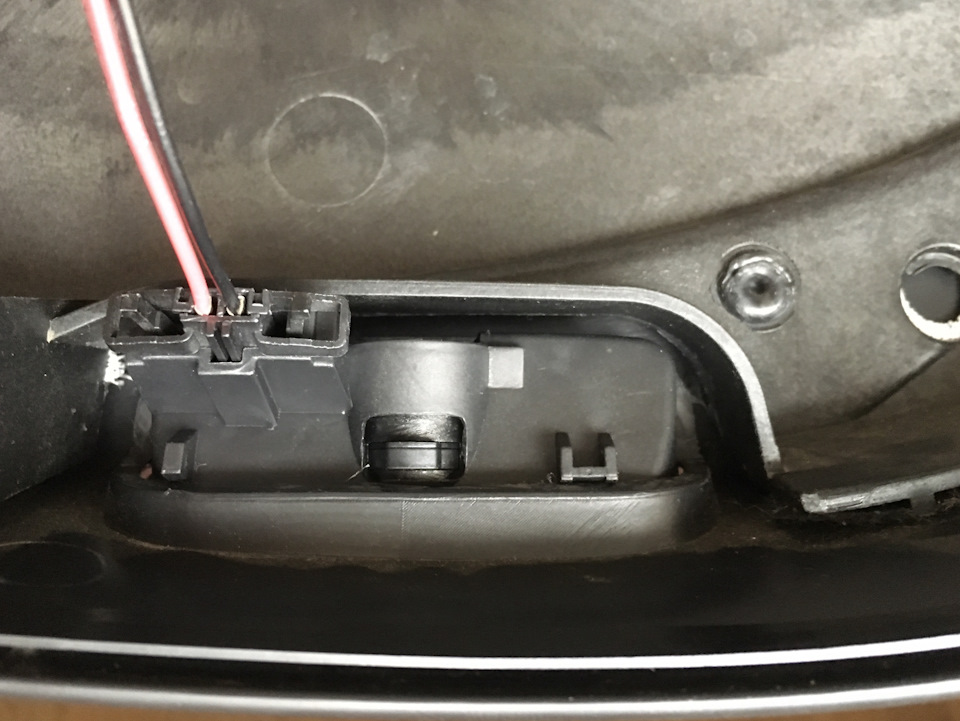

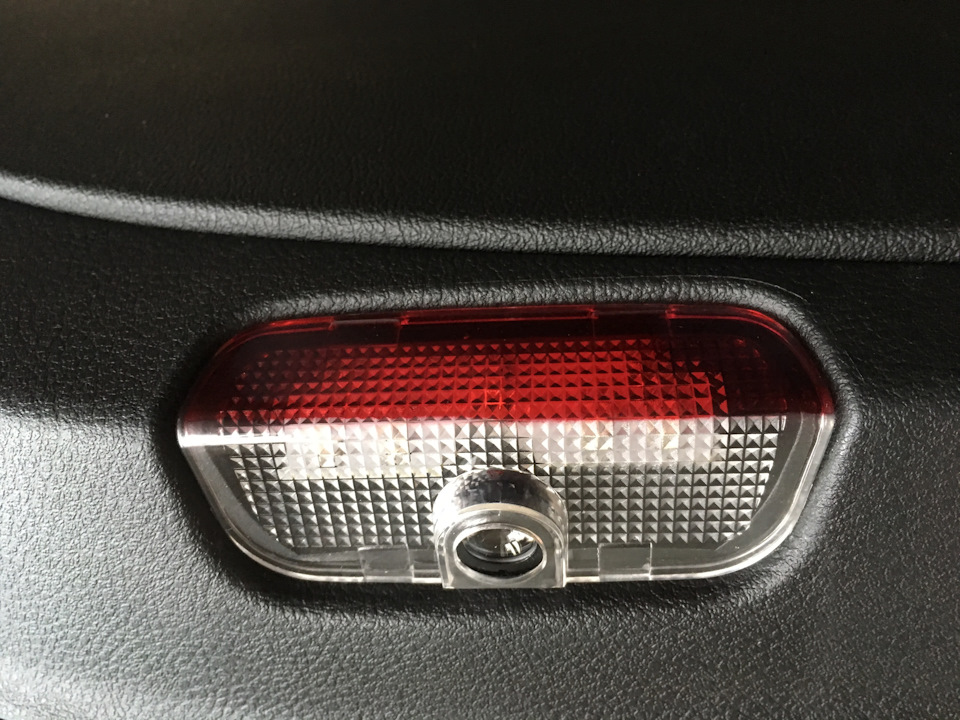

вставляем красивый китайский фонарик

и смотрим чтоб он встал плотненько, как и должно быть.

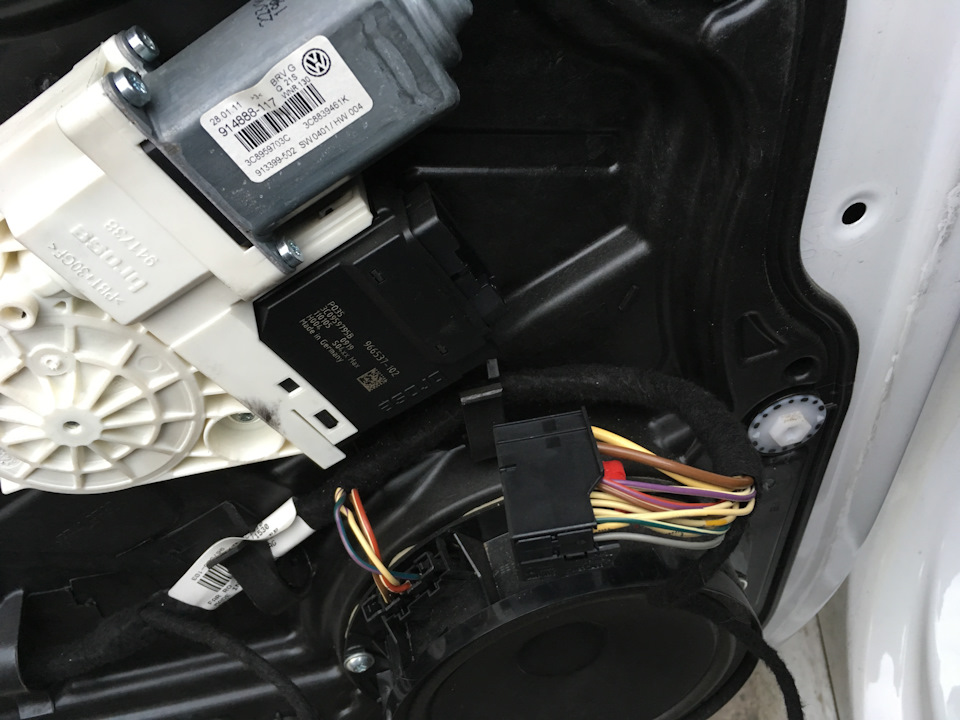

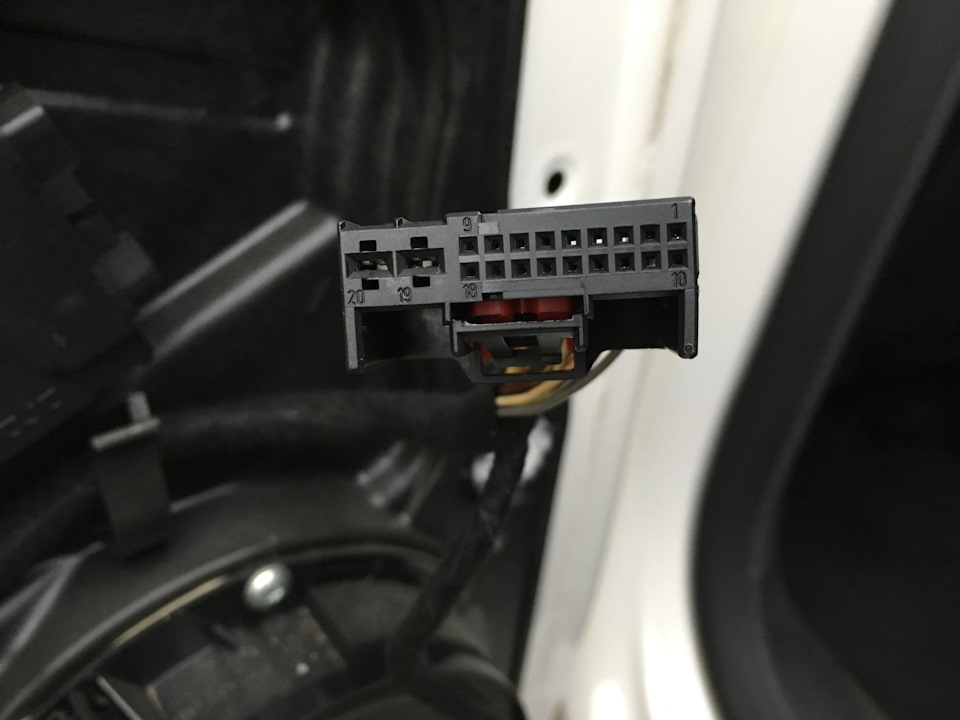

достаем разъем из двери:

и вставляем в 6 и 18 пины наши китайские провода,
6 это «+», 18 это «-».

подключаем обратно иии ничего не работает((
а теперь кодировочка!

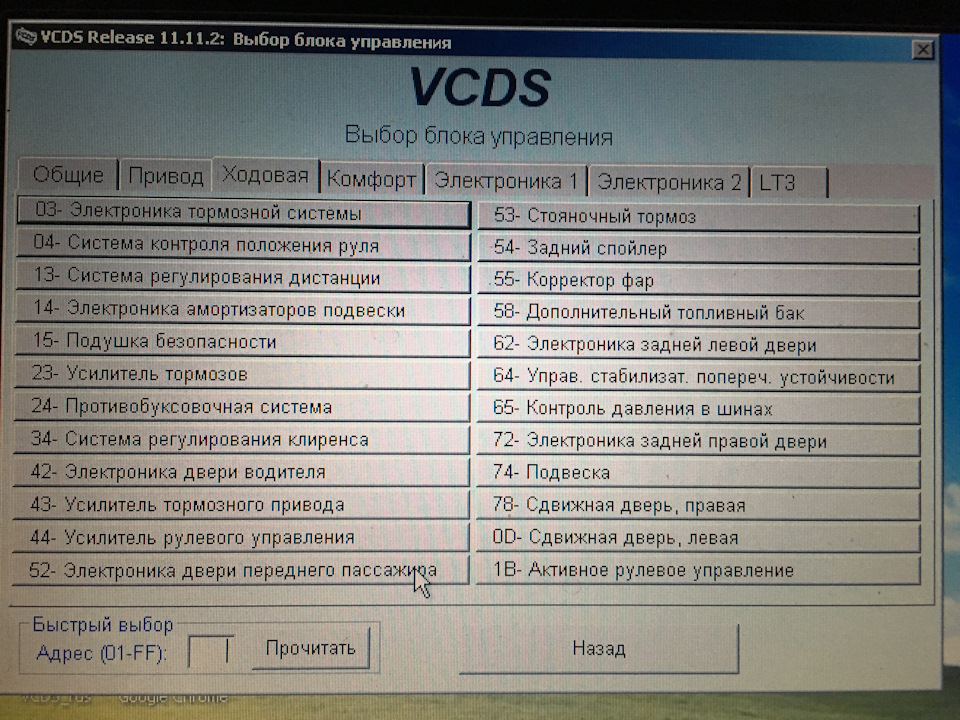

блок 42 для левой двери, 52 для правой (в пассатах для кодировки плафонов задних дверей нужно заходить в передние. когда Штирлицу перекрыли все выходы, он вышел через вход)

далее жмакаем «кодировка 07»

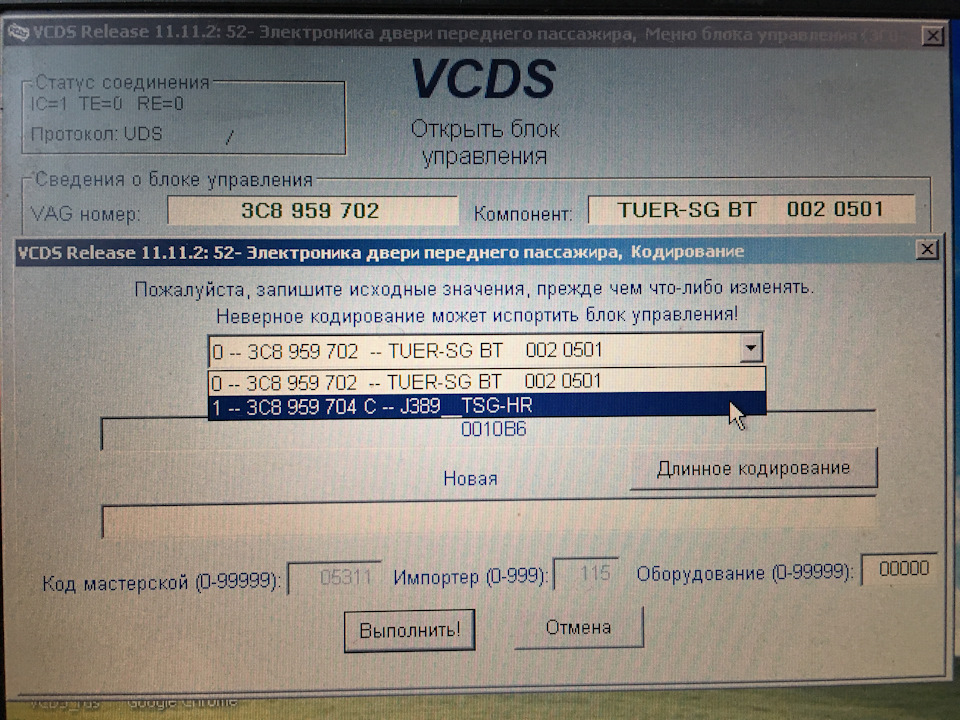

выбираем короткую шляпу

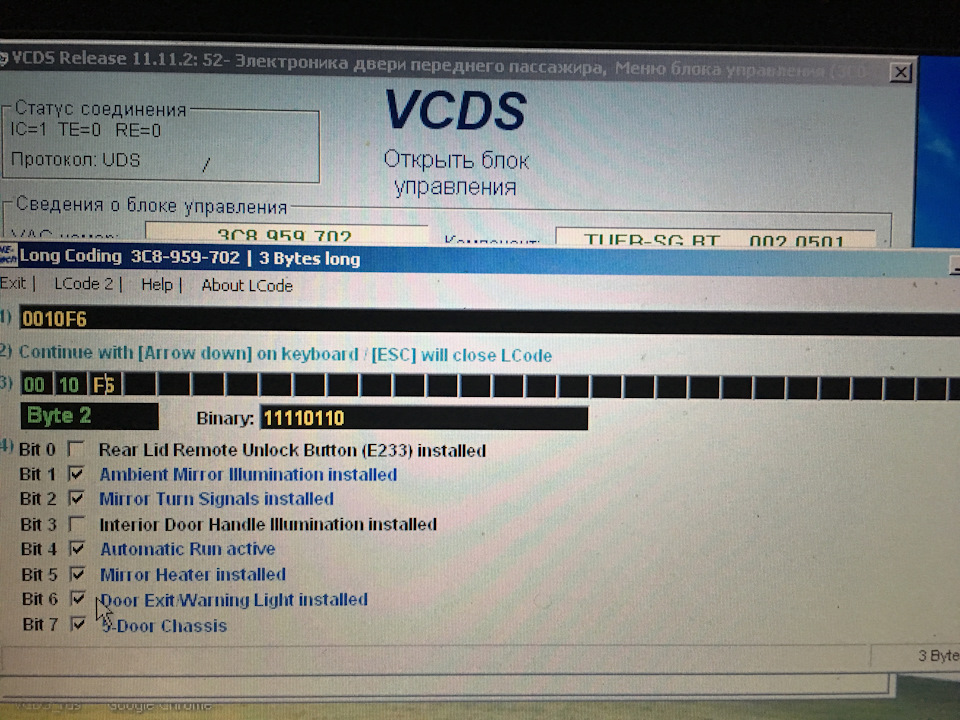

жмакаем длинное кодирование и во втором байте ставим галочку напротив 6 бита

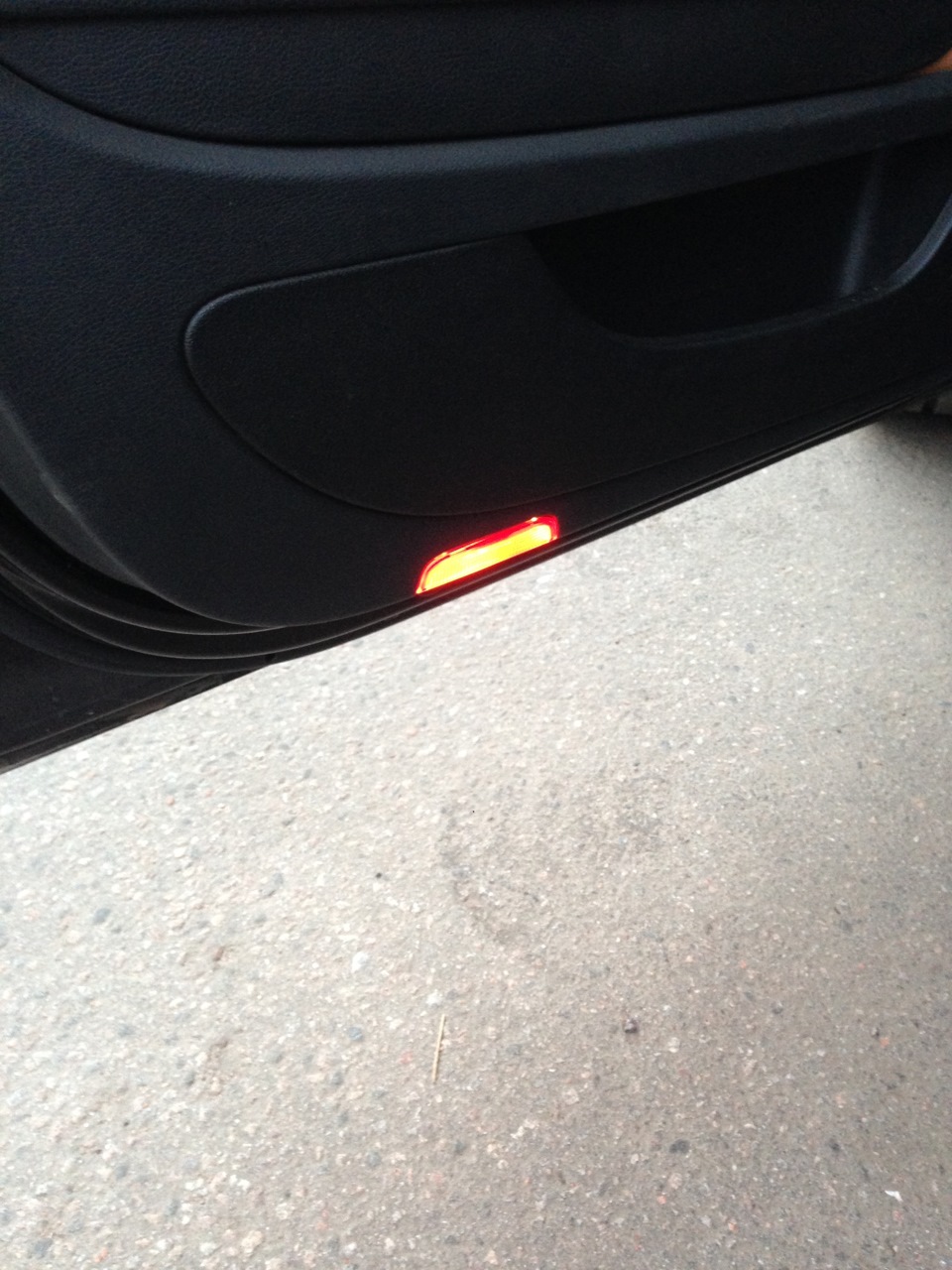

ура, плафон горит! если не горит, то это печаль и нужно все перепроверять. у китайцев много всяких таких дешевых штук, типа пороги с подсветкой, подсветка ног, подсветка ручек открывания дверей, подсветка молдингов, подсветка подсветки светки и много чего еще. дальше мистер кот все поставит и все Вам расскажет

Источник

Подсветка передних дверей passat cc

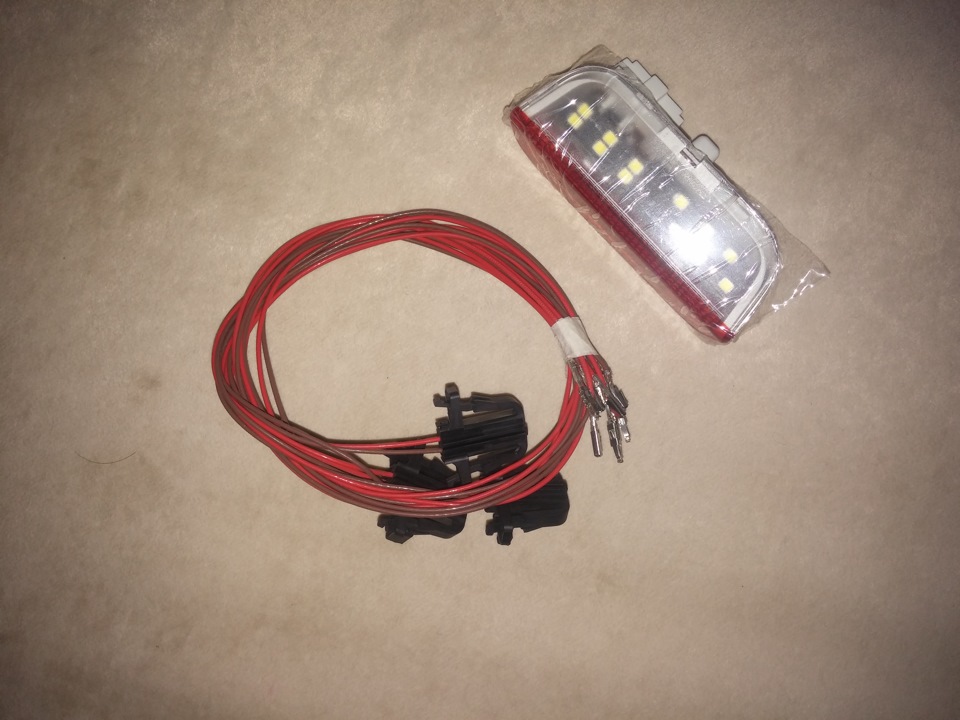

Покупаем 4 фонаря с проводами у китайцев.
Варианты:
— белый;
— логотип R;
— логотип W.
Можно еще что то поискать. В данном случае это будет буква W фигачить в асфальт во всех четерх дверях.
Сначала разбираем например водительскую дверь.
Держится она на 6-ти клипсах, одной заглушке чтоли и 4 болтах:

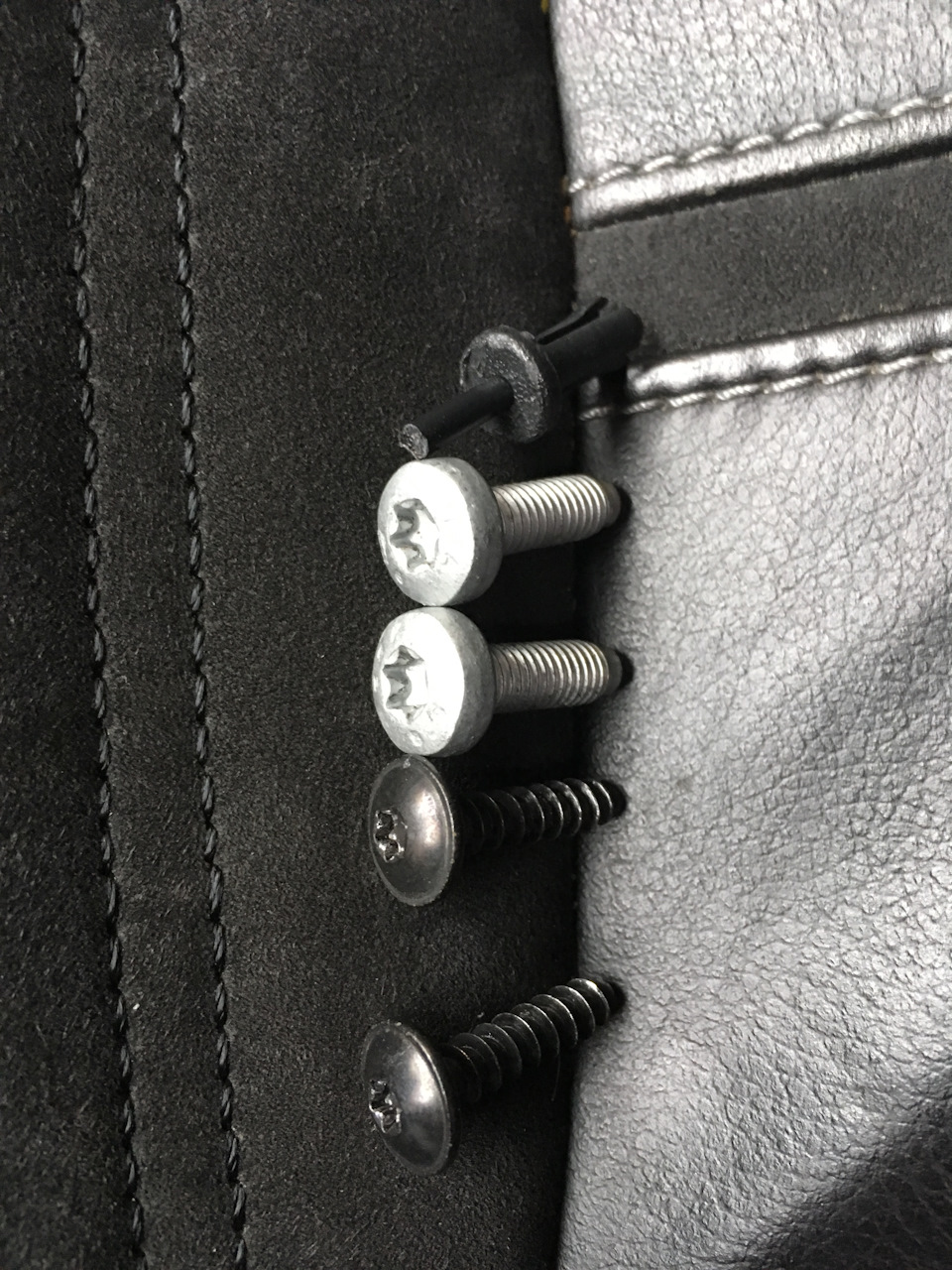

тут сама заглушка и 4 болта
Поддеваем пластмассовой желтой китайской прибамбахой заглушку в ручке двери и вынимаем ее.

далее видим первый болт, который незамедлительно откручиваем.

Теперь можно снять плашку с переключателями стеклоподъемников. Ее необходимо поддеть все тойже пластмассовой китайской прибамбахой со стороны, ближе к петлям двери. Внимание! она держится на железной скобе и скорее всего эта скоба улетит внутрь двери. Но мы ее потом оттуда достанем)) А далее двигаем в сторону петлей всю плашку гдето на 5 мм и поднимаем вверх.

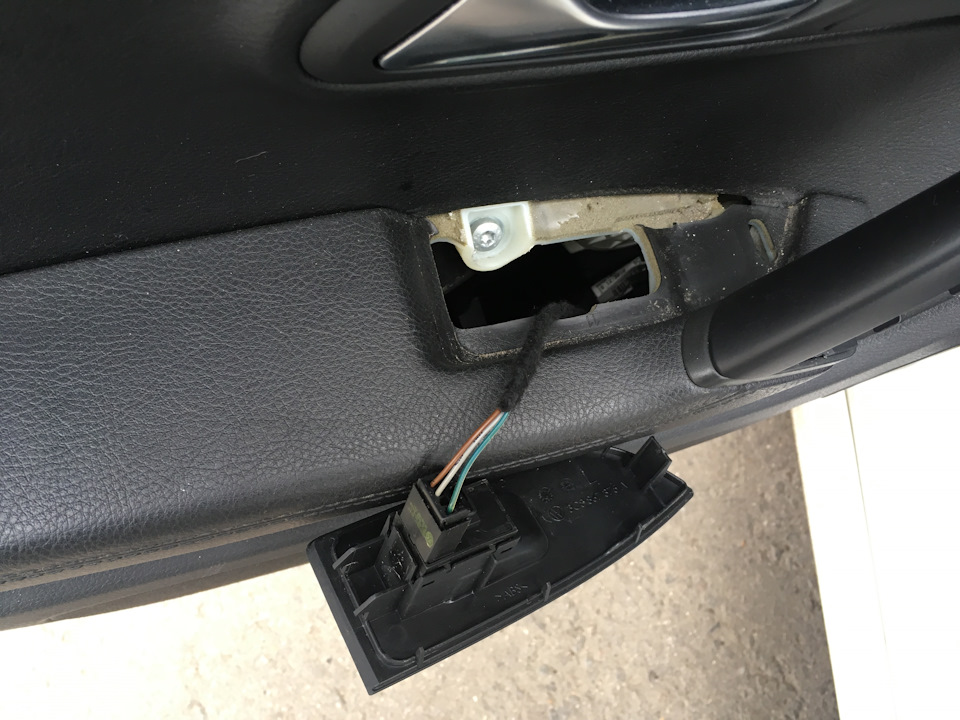

Вот такая шляпа должна получиться

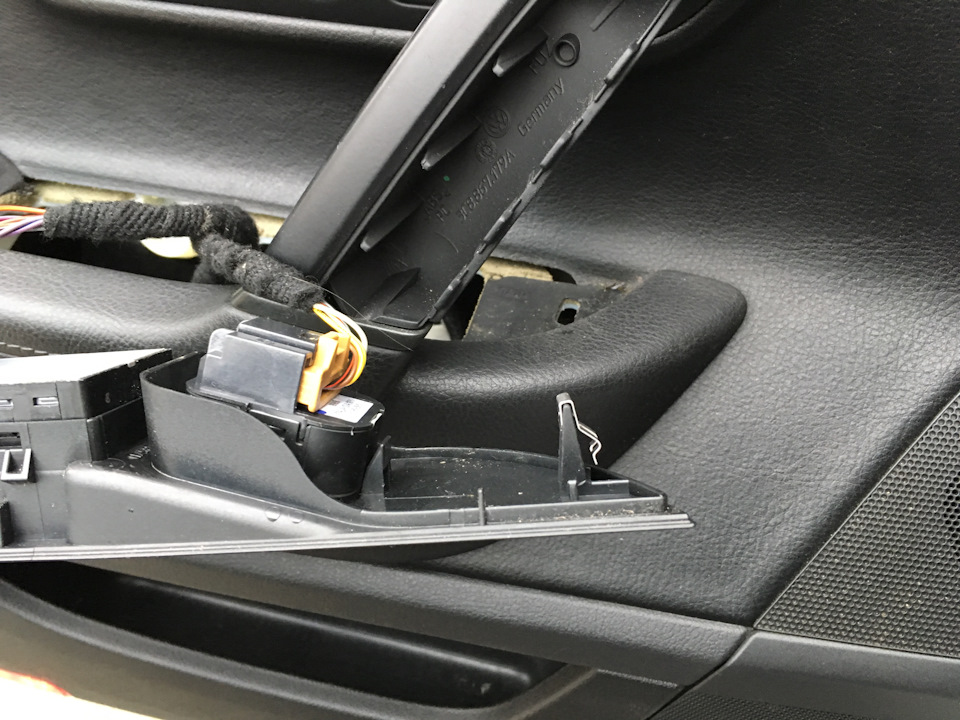

А вот та самая железная скоба которая держится на кончике и улетает в дверь при поддевании плашки с переключателями стеклоподъемников:

И вот он второй болт:

Срочно откручиваем!

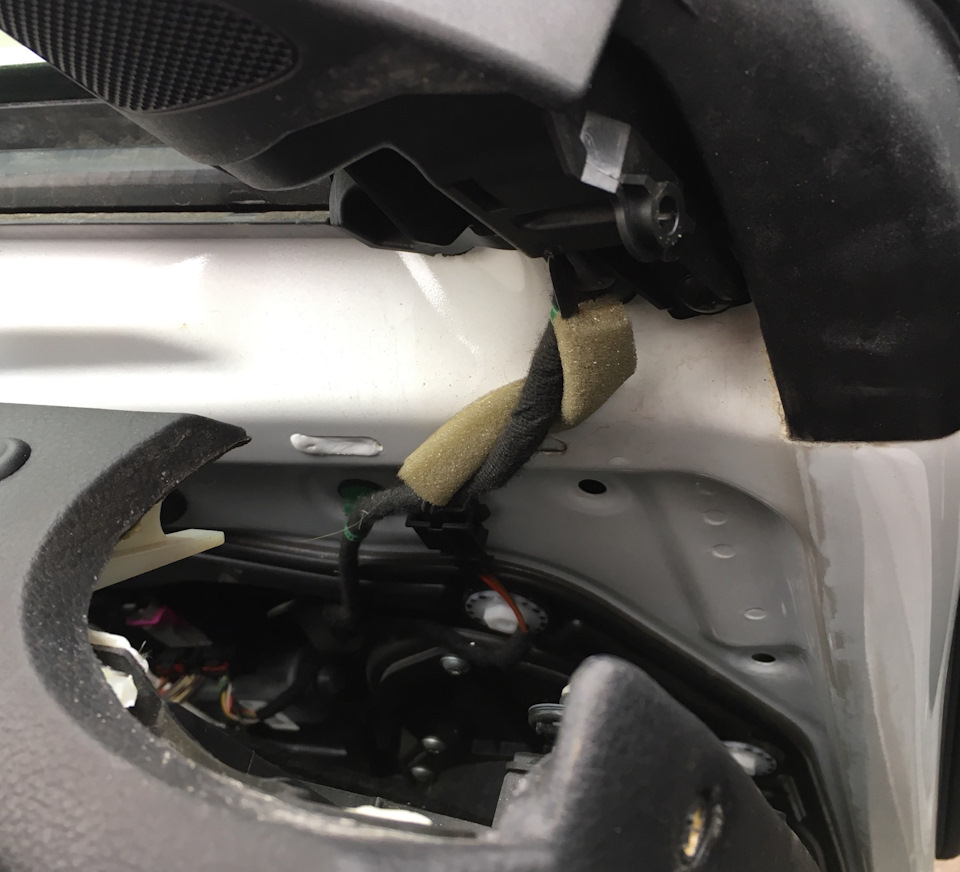

А теперь снимаем заглушку чтоли. Она находится в торце двери сверху:

Выглядет заглушка вот так:

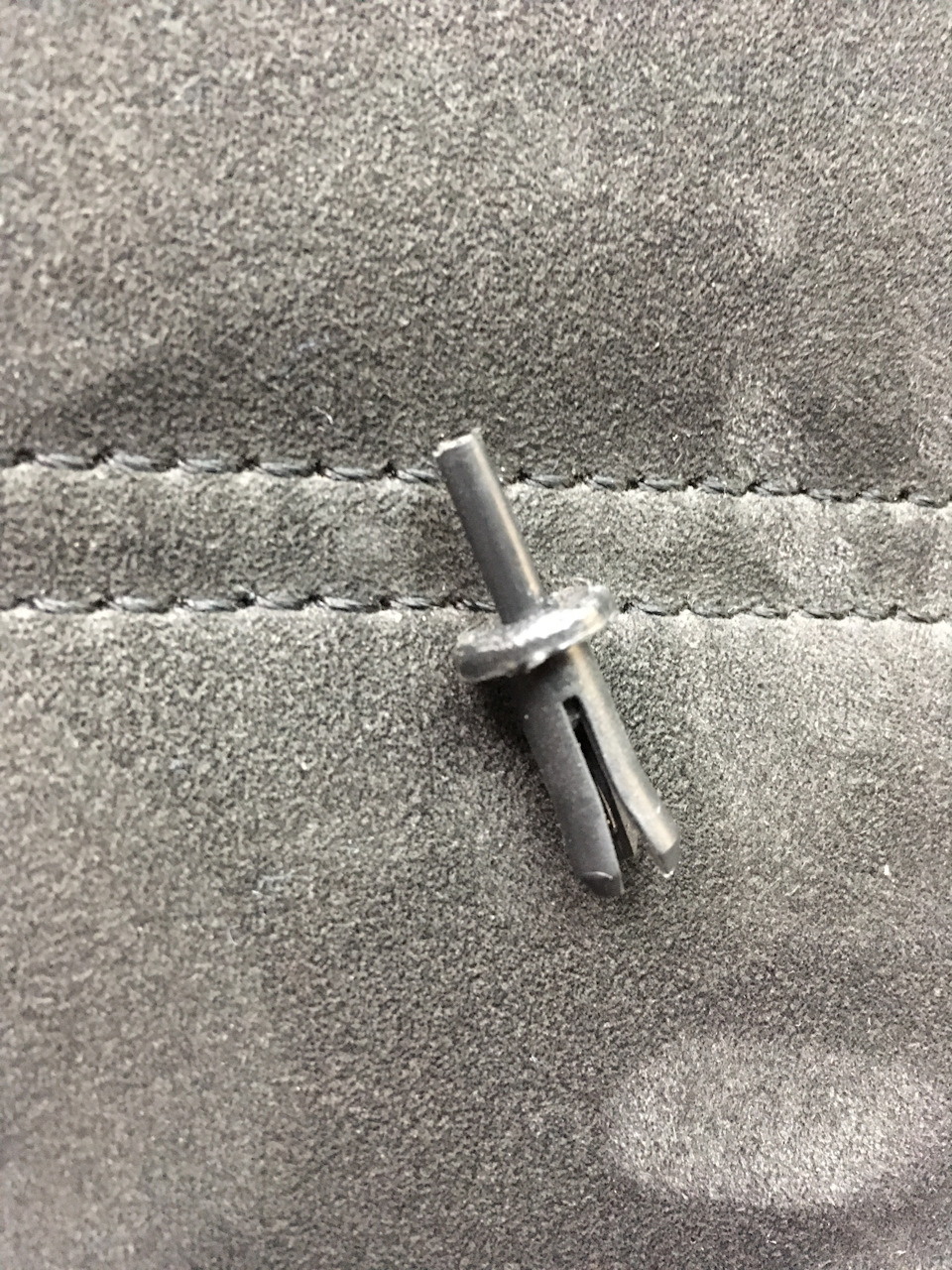

Чтобы ее вынуть придется этот маленький стерженек утопить ну например скрепкой внутрь двери (потом найдем вместе со скобой, когда все разберем). Как только стерженек внутри двери, вынимаем легким движением руки заглушку.
Теперь остались только 6 клипс. Если пользоваться рогатой китайской прибамбахой
-опять фото позже добавлю-
то клипсы не сломаются. Скорее кстати могут сломаться сами крепления в картах дверей, нежели сами клипсы. Но мы же потом можем все запаять и будет как с завода)

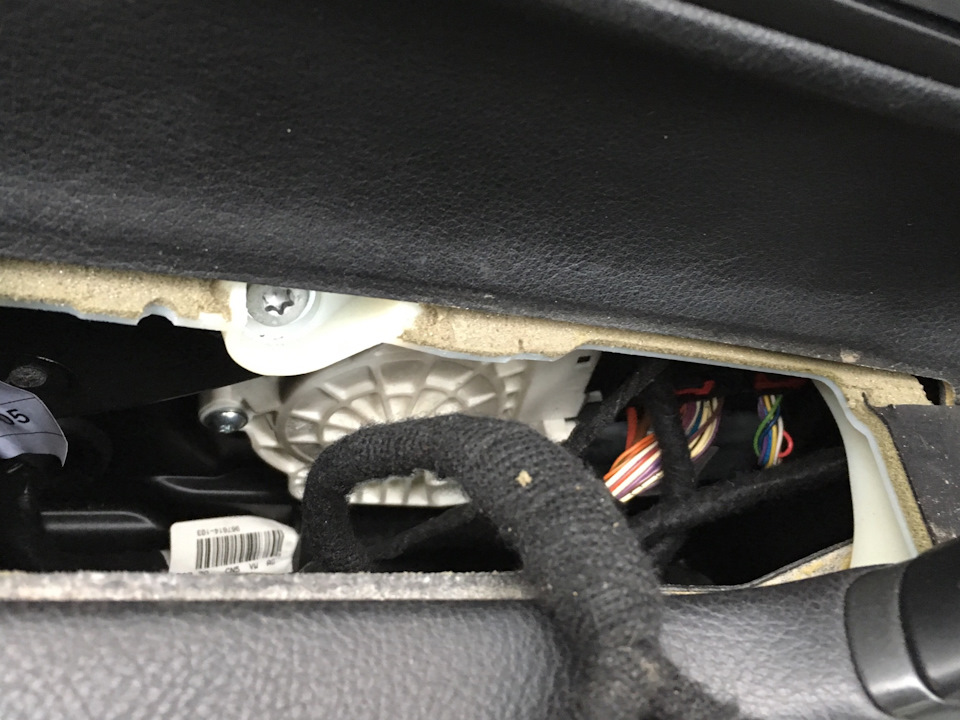

Короче, поднимаем вверх карту двери и вынимаем из длинного паза. В образовавшийся зазор смотрим подсвечивая фонариком. Где же там клипсы? Находим их и вставляя туда китайскую прибамбаху, немного надавив, клипса раскрывается и мы довольны. повторить 6 раз. Снимаем электро разъемы и тросик двери, полуаем вот это:

Поздравляю! Вы молодцы!
Самое сложное позади и теперь чуть чуть осталось.
Вынимаем 32 контактный разъем управления «всем дверным», разбираем его и находим 18 и 19 пины. Вставляем в пин 19 «-», а в пин 18 «+».
<отступление>Советую проверить сначала у фонарей где там минус и плюс. Допустим 4 пальчиковых батарейки подключить напрямую к фонарю. Потому как из китая приходят разные наборы и минус может быть красный, коричневый, зеленый и черный и т.д. У них там видимо своя градация цвета<конец отступления>
Суем эти контакты в нужные нам пины (19 это минус, 18 это плюс). И собираем все на место.

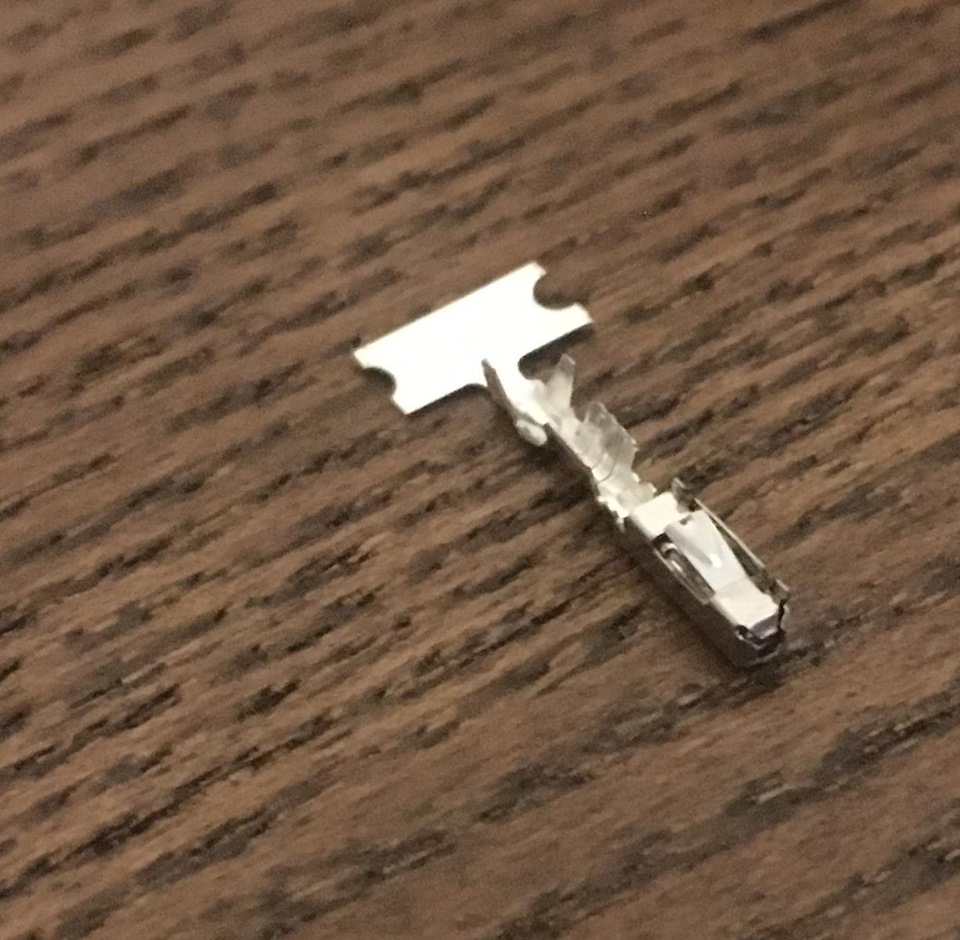

Кстати когда будете заказывать с проводами плафоны, то имейте ввиду, что иногда приходят провода с пинами, разной формы. На цэ цэ подходят как и с переди, так и с зади с квадратным сечением пины

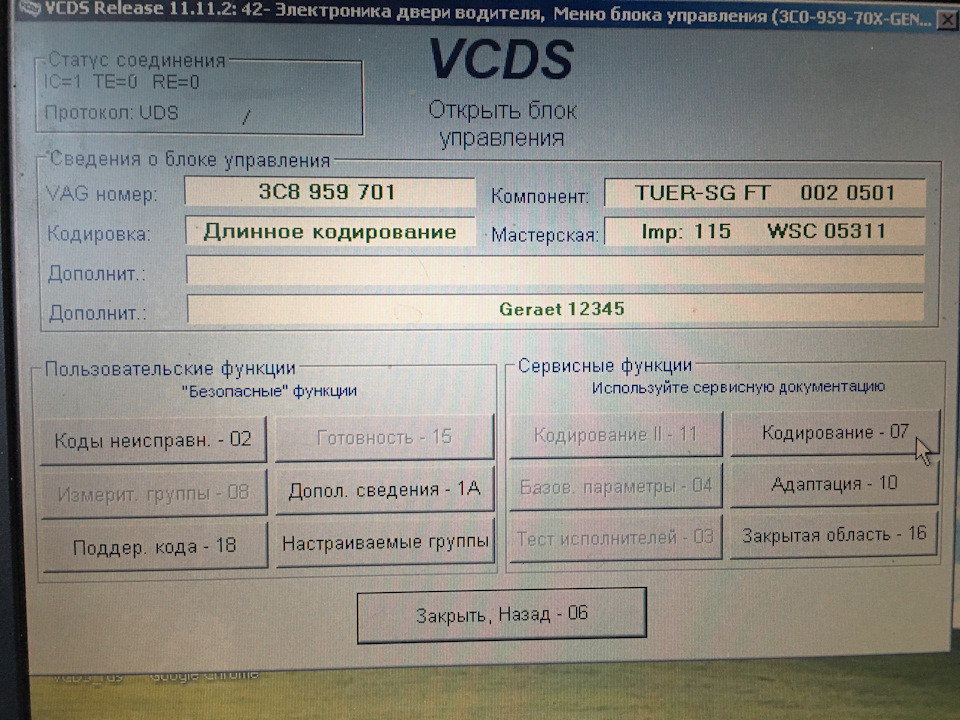

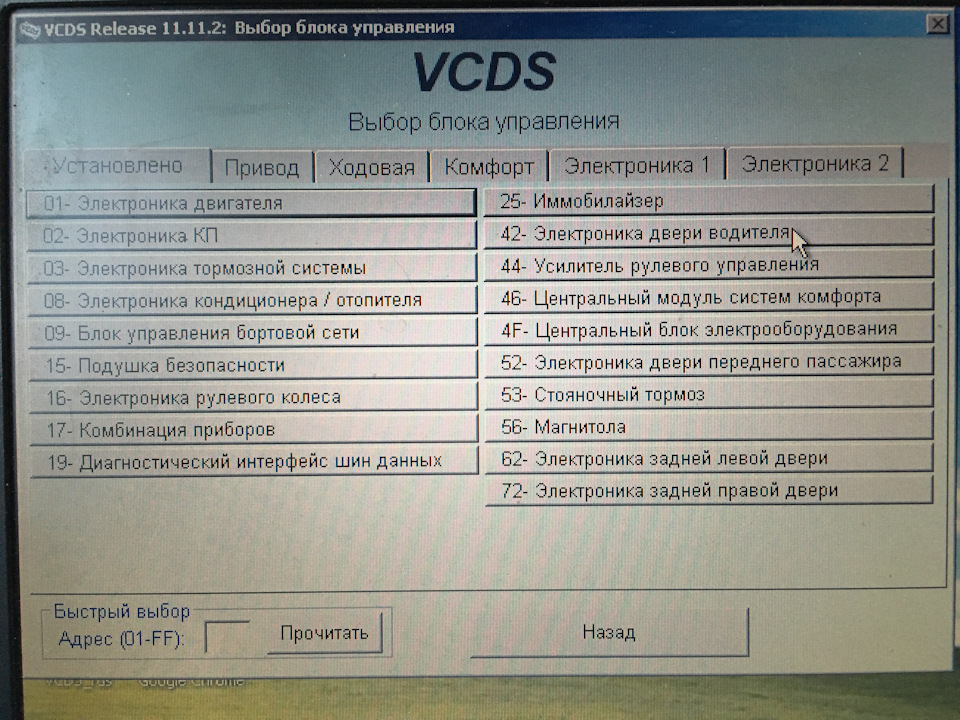

Кодирование! Чтобы это все работало придется включить комп и вызвать дядю Васю. Заходим в блок 42, это блок управления водительской двери.

Далее бахаем «кодирование 07»

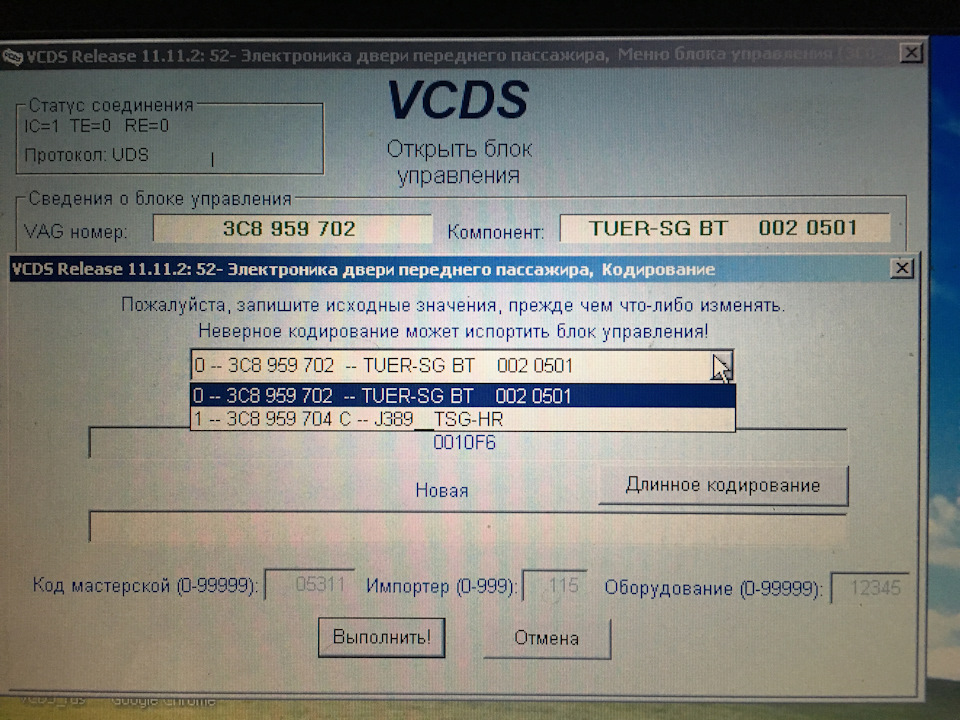

И тут мы видим два варианта блоков. Это на самом деле передняя дверь и задняя. Поскольку в пассате блок задней двери прописывается в передней, то он типа виртуален. Короче длинная шляпа это передняя дверь, короткая это задняя

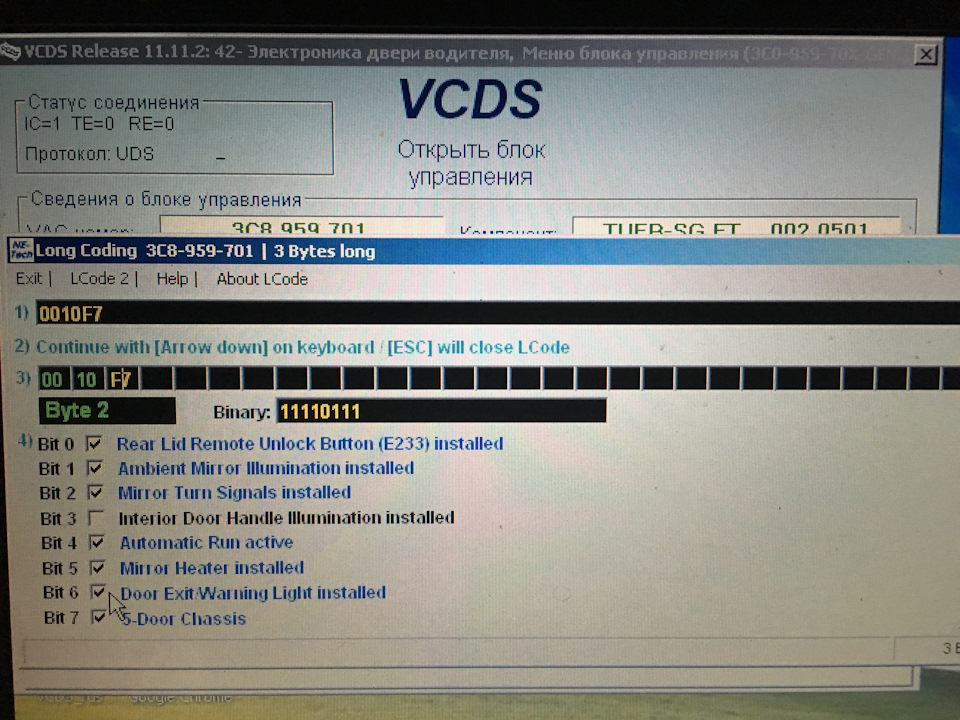

Теперь выбираем второй байт и ставим галочку напротип 6 бита. закрываем. нажимаем выполнить и должно появиться окно, что кодировка выполнена. если что то не так, то фиг знает что делать. можно еще раз попробовать например.
