Установка концевиков дверей (вечный вариант) и подсветка для ног

Всем привет!
Вот и закончился недельный отпуск. Успел заменить турбину и по-мелочи еще с машинкой позаморачиваться. Турба к слову, работает. 🙂 Да и куда ей деваться, всего 150 км прошла. Но приятно заводить стало машину. Нет звона, нет дыма. Сказка.
Решил тут на днях, совершить страшный грех — установить концевики от ВАЗ (Гольф). Да, да, знаю. Это колхоз и попахивает тазоводством. Только оригинал и только замена! Это наше все. Я не отношусь к любителям переборки дверей и пайке этих микровыключателей. Я решил сделать просто и надежно. Да, пришлось подпортить обивку дверей, но оно того стоило. Весь процесс уже много-много раз описан :))
Что потребовалось:
-Концевики с разъемами ВАЗ-2115, Калина цена на рынке 200руб.
-Сверло коронка на 21мм.
— Гараж. Долго думал, хотел на улице заморочится — отговорили друзья :)))

Примерил. Все совпадает по размеру, единственное надо по краям доработать напильником, чтоб концевик защелкивался.

Получившимся результатом доволен на все 100%. Делать такое или не делать — решает каждый самостоятельно. Я для себя выбор сделал.
А сегодня решил добавить света впереди. Точнее сделать подсветку для ног. Т.к. после установки проекторов в задних дверях два плафона освободились, приступил. Провода, разъемы, изолента (куда же без нее) и немного терпения. Так же вся метода описана на просторах инета и тут в сообществе. Провода от плафонов подключал параллельно все к той же голубой фишке в разъемах у левой ноги. Только у всех на фото там два провода, у меня четыре :)))
Место у водителя — самое простое. Там и окошко под плафон готовое. С пассажирской чуть позаморачиваться пришлось. Места под плафон там нет. Поэтому разметил и вырезал. Все просто, но надо снимать бардачок. Что имеем теперь:

Результатом так же доволен. Осталось дождаться еще пары проекторов в передние двери. Освободится еще два плафона. Но вот ставить сзади подсветку ног — спорный момент… Вроде и хочется, а вроде и нафиг оно там не надо. Посмотрим.
Ну и заменил лампы в плафонах подсветки номера. Брал вот такие:

Из плюсов данных диодов — они не имеют полярности, т.е. можно ставить как хочешь.

Ну и заменил передние диоды в габаритах. Раньше цвет был больше в фиолет. Теперь белый.

Вот так прошла неделька отпуска. продуктивно. Пассатик радует. Отличная машина.

Источник

Оригинальная подсветка в дверях (отчет об установке)

В выходные выдалась пара свободных часов, да еще погода порадовала плюсовой температурой и я решил заменить катафоты в дверях на плафоны с подсветкой.

Сами плафоны и проводку к ним я купил у Ивана Rivvik за что ему огромное спасибо 🙂
Вот номерок детали: 1K0 947 411 A

Также Иван с помощью VAG COM активировал «+» и «-» для питания плафонов, только к сожалению программа не пустила в блоки задних дверей, но зато передние активировались без проблем.

Еще обязательно потребуются клипсы крепления обивки дверей, т.к. половина клипс ломается при снятии, номер: 7L6 868 243

Пластиковым клином или ненужной пластиковой картой ковыряем ручку двери с низу в верх:

Отверткой Torx 30 откручиваем винт:

Выдергиваем вверх блок управления стеклоподъемниками и зеркалами, они достаточно легко поддаются:

Отверткой Torx поворачиваем два винта на 90 градусов:

ну а дальше силой вырываем дверную карту…отсоединяем тросик от ручки, отсоединяем разъем от блока и все…

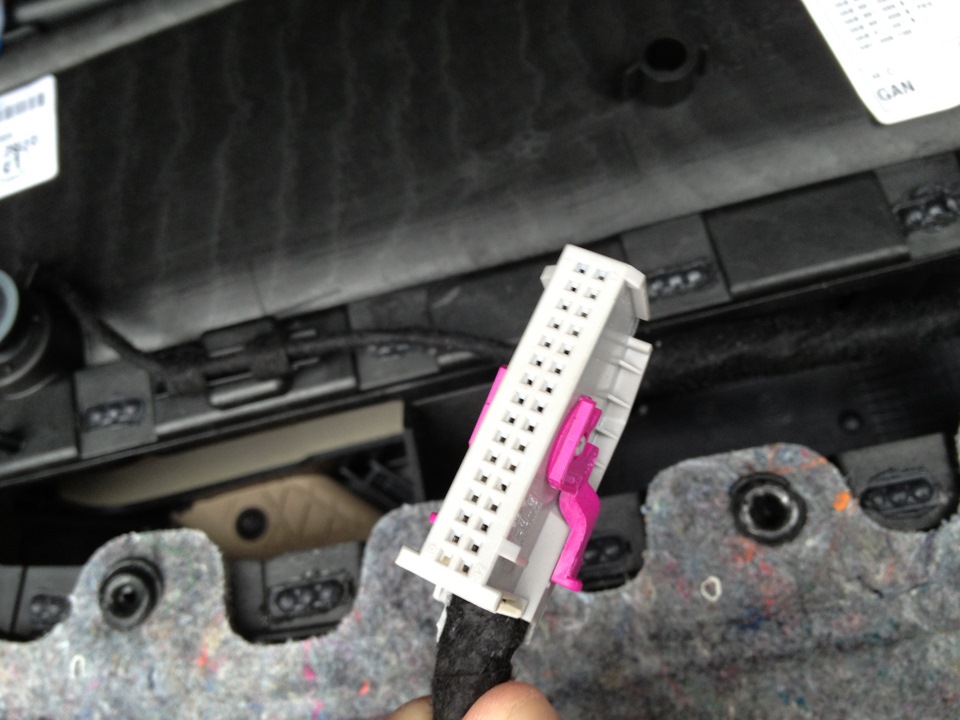

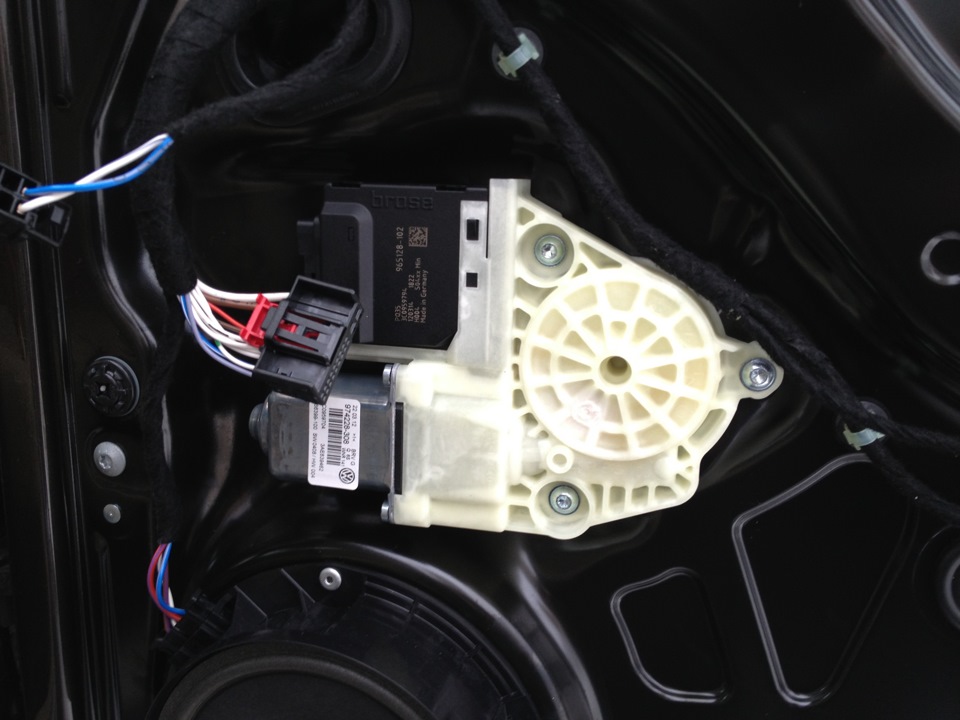

теперь разбираем разъем, который идет от дверной карты, к двери:

Ищем 18 пин для подключения «+» и 19 пин для «-«:

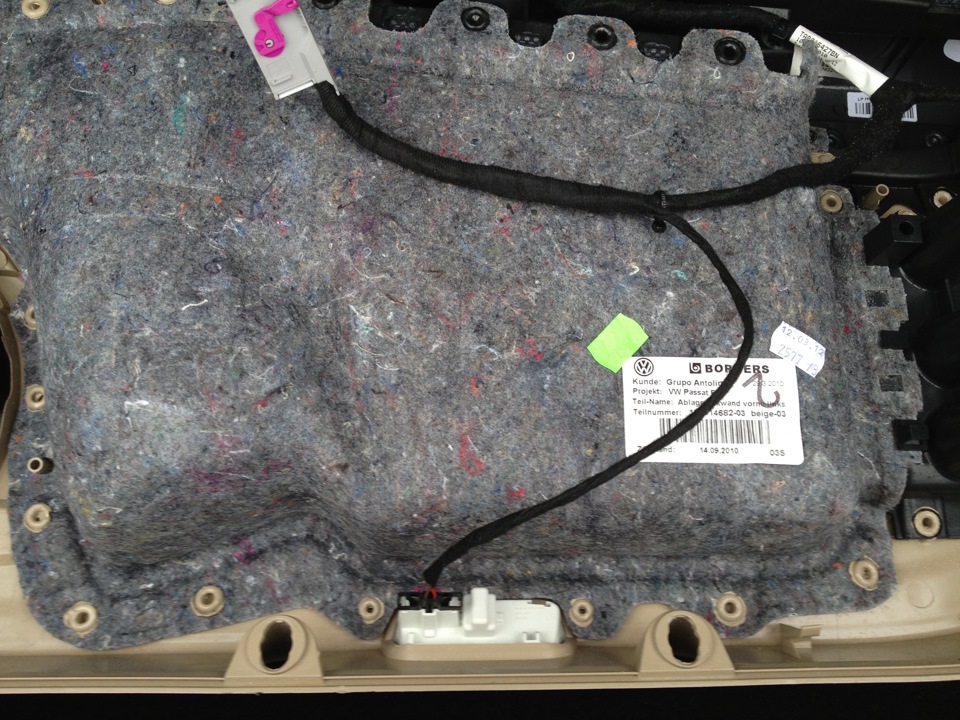

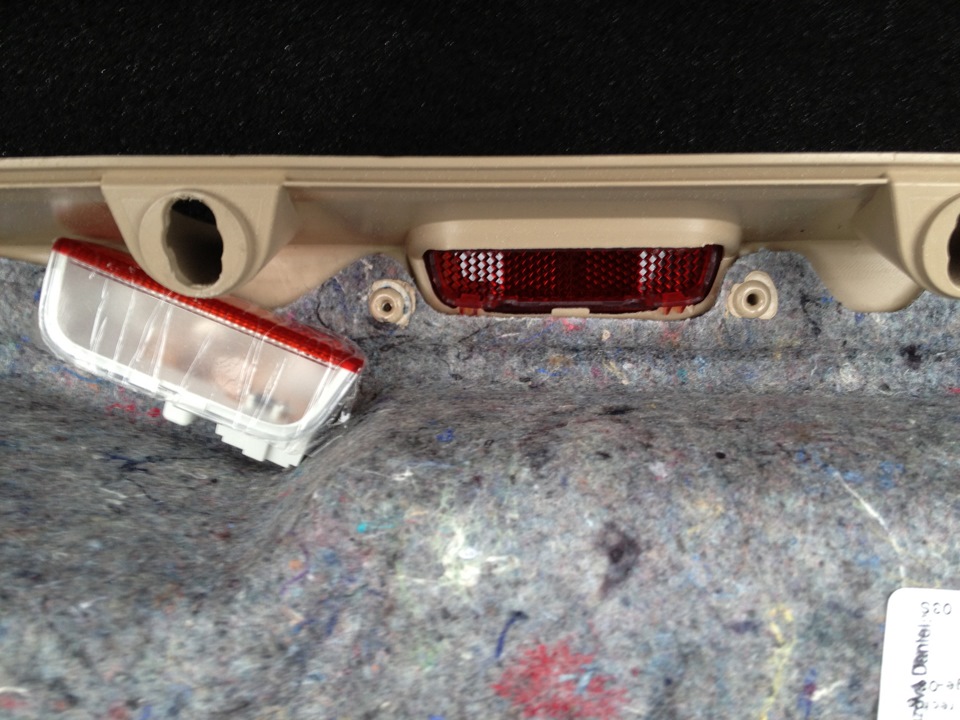

меняем катафот на новый плафон:

оборачиваем проводку матерчатой изолентой и новая проводка ничем не отличается от штатной 🙂

Теперь переходим к задним дверям…
Разбираются они также, как и передние:

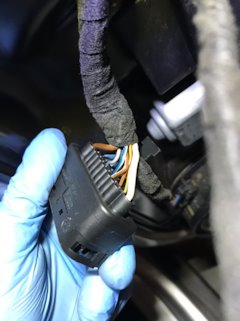

а вот подключаются совсем по другому:

«+» втыкаем в 6 пин, а «-» в 18…

…но т.к. я уже писал, что задние блоки не удалось активировать, то подсветка в задних дверях не горит…

Если вдруг, у кого есть новая версия «ВАСИ ДИАГНОСТА», которая пускает в задние блоки или если кто-нибудь знает как залезть в них старой версией, активируйте мне пожалуйста…буду благодарен…

Ну а вот как это выглядит в темноте… на мой взгляд полезное и удобное дополнение
