подиумы дверей ваз 2107

Подиумы в передние двери своими руками

Посмотрел на видок и цену кожаных подиумов в магазине, и решил сделать сам. Из материалов это :
-«недодеревопластик» какой то, использовал лишь потому что материал влаго и термостойкий, легкий, достаточно ударопрочный, явно получше фанеры будет;
— пена монтажная тоже ударостойкая. Конечно лучше пользоваться мокрой пеной, понадежней думаю, на будущее сделал для себя вывод, если интересно как сделать мокрую пену — пишите, расскажу;
— различные саморезы и пришайбы
— шпаклевка Body, самая, считаю, лучшая кузовная шпаклевка, потому что постоянно ей только и работаю, и тут ей не оказалось равных.
— старый кожаный пиджак или плащ, как то не интересовался).
— клей, не знаю названия, было пару тюбиков, но клей просто убийственный, если уж приклеил, то все.
— провода в селиконовых рубашках, акустические, считаю что в дверях при морозе обычные могут поломаться.
Подиумы сделаны под наклоном, я думаю на некоторых фото это заметно, вся форма — собрана так сказать с различных кусочков различных подиумов, просмотрел много, что то определенно не понравилось поэтому и собрал что то свое).
По деньгам получилось 270 рублей пена, 80 рублей провода, 20 рублей саморезы.
Если что то будет интересовать, спрашивайте.

Спасибо братухе за помощь в протяжении проводов.

Источник

Подиумы в передние двери ВАЗ 2107

Акустический подиум для автомобиля – это не только красиво, но еще эффектно. Подиум является декоративным элементом и частью акустической системы. Основным предназначением рассматриваемого устройства является установка больших динамиков и разворот их в сторону слушателя, но мало кто знает, что данные элементы необходимо еще и правильно выбирать по размеру динамиков. В данном материале рассмотрим, как сделать подиумы своими руками, что они собой представляют, и как применяются.

Что представляет собой изделие

В переводе с английского слово podium означает возвышенность. В акустической системе данное устройство представляет собой место для динамиков в автомобиле. Подразделяются данные устройства на два вида: внешние и внутренние.

В автомобиле ВАЗ 2107 с завода не предусматривается штатное место для установки динамиков в передние двери. Установить динамики можно только при помощи подиумов, которые можно приобрести в готовом виде, либо же изготовить самостоятельно. Данное устройство также позволяет вмонтировать в автомобиль динамики любых размеров, что не всегда возможно сделать в штатные обшивки, получая тем самым более направленный и качественный звук в авто. Известно, что наиболее объемный и качественный звук можно получить из динамиков диаметром в 16-20 см.

С завода в автомобили ВАЗ 2107 не предусматривалась установка динамиков в передних дверях. Рассмотрим, что представляет собой технология изготовления акустических устройств для этих дверей для автомобиля ВАЗ 2107.

Изготовление подиумов для передних динамиков

За самостоятельно изготовление акустических элементов, как для задних, так и для передних динамиков, берутся истинные ценители качественного звука. Заводские изделия хотя и пользуются популярностью, но у них имеется один недостаток, они предназначены больше для сохранения дизайна, и не всегда выполняют свое прямое назначение в надежном креплении динамика акустического эффекта. Рассмотрим, как сделать акустические подиумы на ВАЗ 2107 своими руками.

Для изготовления изделий в передние двери потребуется воспользоваться фанерой, толщина которой составляет не менее 6 мм. Кроме фанеры, для изготовления потребуется монтажная пена, саморезы, лобзик, дрель и прочие вспомогательные устройства. Изначально на фанере делается эскиз будущей конструкции. После этого необходимо при помощи лобзика вырезать конструкцию с отверстиями под установку динамиков. Дополнительно необходимо вырезать два колечка с внутренним диаметром, соответствующим размеру динамика. Эти кольца крепятся к основной заготовке под нужным углом при помощи брусков-проставок и саморезов(или клея).

На следующем этапе следует воспользоваться монтажной пеной, осуществляя заполнение пространства под проставкой и вокруг нее. После высыхания пены, на что уходит до одних суток, необходимо сделать обрезку выступающих ее частей. Поверхность получившегося изделия покрывается шпатлевкой по дереву, а после стекловолокном с эпоксидкой, что позволит повысить прочность и износостойкость устройства. Зашкурив конструкцию, можно приступать к обшиванию изделия декоративными элементами или окрашиванию. В итоге получаем изделия следующего вида, как показано на фото ниже.

В такие устройства устанавливаются динамики, получая в итоге необходимую акустику звучания автомагнитолы. Готовые подиумы ВАЗ 2107 имеют вид, как на фото ниже.

Изготовление подиумов для задних динамиков

Процесс изготовления задних устройств более трудоемкий, что обусловлено необходимостью замены полочки. Детальный принцип создания задней полочки с подиумами описан в материале о задней акустической полке автомобиля ВАЗ 2107. Мы рассмотрим основные особенности изготовления устройств для задних динамиков.

Там рекомендуется использовать фанеру толщиной не менее 16 мм. Из этой же фанеры следует вырезать подиумы размеров, которые будут соответствовать диаметру динамиков. На задней полке предпочтительно размещают овальные трехполосные динамики. При изготовлении подиумов для ВАЗ 2107 немаловажно использовать звукоизоляционные материалы, которые помогут создать более чистый звук, без посторонних дребезжаний.

Периодически динамики следует снимать и чистить от пыли, что позволит продлить их срок службы. Ниже на фото представлен вид задних подиумов на автомобиле ВАЗ 2107, сделанных своими руками.

Форму и вид изделий можно делать в соответствии с вашей фантазией, но при этом, не забывая о том, что конструкция не должна быть громоздкой. Основными материалами для изготовления являются:

Фиксируются готовые акустические подиумы ВАЗ 2107 на передней двери и на сама задняя полка, при помощи болтовых и гаечных соединений. После установки устройств, необходимо проложить провода к автомагнитоле или усилителю. После установки, необходимо правильно подключить колонки(соблюдая полярность), после чего настроить эквалайзер и наслаждаться качественным звуком. Самое приятное после окончания всех процедур – это осознавать тот факт, что все выполнено своими руками.

Источник

Фронт. Ваз 2107. Динамики 16,5 см / Подиумы

Установил фронт.
Многие знакомы с процессом, но мало ли, может кому будет интересно.

Динамики 16,5 см «Prology».
Подиумы в передние двери 2101-2107 (черный кожвинил).

Ну и по мелочи было куплено:

Провода 5 метров (с запасом).
Клеммы для динамиков.
Ручки открывания двери изнутри (заодно, давно просились на замену).
Саморезы двух видов, не помню какие именно, «на глаз» покупал.
Для крепления подиума к карте двери / для крепления динамика к подиуму.

Ну что я могу сказать… Хоть и недорого, но играет. Нормально играет. Я пока доволен.
Чуть позже думаю шумку кинуть, ибо двери теперь немного жужжат 🙂

Так, ну и вкратце опишу сам процесс установки. Может кому пригодится 🙂

1) Прокидываем аккуратно проводку.
У меня нигде ничего не видно, всё по Фен-Шую!)
Чтоб сделать это более качественно и чтоб самому же было удобнее, пришлось вытаскивать магнитолу, бардачок, полку (та, что под бардачком), ну и «обшивку» на заклепках… слева от водителя, и справа от пассажира — в ногах, именно там я провод и прокидывал. Далее в отверстие под концевиком и в дверь…

2) Подиумы.
Тут уже немного сложнее. Примеряем подиум к двери.
Отмечаем (я это делал маркером для CD).
Проверяем чтоб всё хорошо закрывалось, чтобы ручки открывания двери нормально работали и стеклоподъёмники.

Снимаем карту двери и по меткам прикручиваем подиум сначала на пару саморезов.
Примеряем на дверь еще раз.
Если что-то не подходит — заново замеряем.
Если всё нормально — аллелуйа, у тебя ровные руки!)))

Так-с. Пока подиум на двух саморезах прикреплен к карте, отмеряем еще где будем резать карту… Лично у меня магнит динамика упирался в карту и надо было сделать отверстие под размер магнита.

Потом подключаем динамик, прикручиваем всё на место. Слабые защелки на карте советую заменить, ибо веса значительно прибавится 🙂

Некоторые еще подиум прям к железу на длинные саморезы крепят… Нууу не знаю, у меня итак всё нормально держится. Карта никуда не денется, там еще 3 болта от ручки держат всю эту конструкцию 🙂

В общем как-то так!
При описании мог что-то упустить, если что-то интересует — спрашиваем…
Хотя, здесь итак всё понятно, и в принципе, ничего сложного! 🙂

Источник

Акустический подиум Ваз 2107 своими руками

Акустический подиум Аламар для Ваз 2107

Как известно, акустический подиум в автомобиле – это всегда красиво. Многие, наверное, видели эти самые декоративные элементы, рассчитанные на установку больших динамиков, но не все знают, как их правильно подбирать или сделать своими руками.
Сегодня мы узнаем, как изготовить акустический подиум Ваз 2107 самостоятельно, используя лишь подручные материалы и инструменты. Подиум акустический Ваз 2107 полностью преобразит внешний вид салона автомобиля.
Кроме того, в статье имеется общая информация про виды и типы различных подиумов.

Эта удивительная конструкция под названием подиум

Акустический подиум на Ваз 2107

Слово «Podium», как известно, английское, и означает оно «возвышенность». В акустике подиумом называют специальное место под динамики и бывают они, как внешние, так и внутренние.

Предназначение подиумов

Акустический подиум в Ваз 2107

Динамики для автомагнитолы в большинстве случаев нужно бывает установить в такие места, где, по мнению конструкторов, их быть не должно. К примеру, это могут быть не сами динамики, а пищалки или среднечастотники.
Что касается наших отечественных конструкторов, то они вообще не предусмотрели никаких особых штатных мест для колонок, довольствуясь дверями или панелью. А туда можно бывает вставить лишь небольшие по размеру коаксиальные динамики.

Примечание. При установке компонентной акустики в Ваз 2107 владельцу придется либо покупать подиум, либо лепить его самостоятельно. В этом случае и колонки встанут, как надо и смотреться все будет гораздо симпатичнее, вписываясь в общий дизайн интерьера.

Примечание. Если с внешним подиумом все ясно, то внутренний представляет собой кольцо из толстой фанеры или ДСП, жестко прикрепленный к каркасу двери. Ставится внутренний подиум таким образом, чтобы заводская обшивка вставала на место без проблем.

Примечание. Установка подиума решает данную проблему, так как усиливает жесткость всей конструкции, куда крепится динамик. Сама дверь «семерки» сделана из очень мягкого металла, который легко гнется. Ставить динамик сюда без подиума настоящее преступление.

В продаже сегодня можно встретить разные подиумы для акустики, но чаще из тонкой фанеры, к которой ориентировочные кольца из того же материала крепко прикручены.

Все пустоты на заводских подиумах залиты монтажной пеной, но на таких подиумах, даже самая крутая акустика будет играть не очень. Это из-за того, что не обеспечена достаточная жесткость.
Монтажная пена – это не дело. Она, конечно, придаст изделию нужную форму, но только когда готов жесткий корпус. Поэтому только самодельные подиумы можно рассматривать, как наиболее ценный вариант.

Как сделать подиум самому

Акустика в Ваз 2107 подразумевает наличие подиума и как было сказано выше, он желательно должен быть изготовлен самостоятельно. Узнаем, как же его сделать?
Обычная фанера – это самый подходящий материал для изготовления подиума. Процесс начинается с того, что выпиливаются лобзиком овалы или круги из фанеры.
Придание формы подиуму можно осуществить при помощи:

Алгоритм процесса изготовления каркаса акустического подиума

Каркас для подиума своими руками

Примечание. Если использовать проставки разной высоты, то можно добиться наклона подиума.

Примечание. В зависимости от индивидуальной фантазии, можно соорудить не один, а два или более подиумов.

Совет. Чтобы подиум плотно прилегал к обшивке, рекомендуется ставить специальные проставки из ДСП, которые затем прикручивать плотно к двери.

Придание формы подиуму:

Инструкция, представленная выше, подразумевает работу своими руками с использованием фото и видео – материалов, которые можно посмотреть в сети Интернет. Их там много.
Цена на хороший подиум достаточно высокая, а если сделать его самостоятельно, то можно сэкономить средства.

Источник

подиумы на передние двери ваз 2107

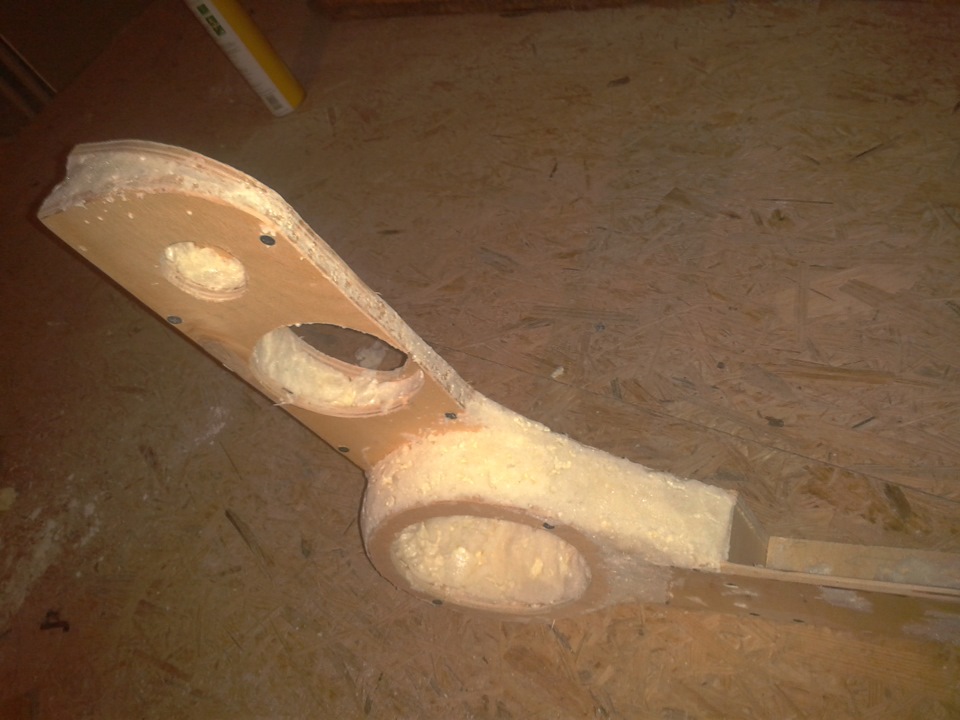

осталось нанести эбокситку, зашпаклевать, обтянуть или покрасить

Метки: подиумы на передние двери ваз 2107

Комментарии 41

конечный результат подиума есть.покажи.

я сегодня тоже хотел нарастить подиум, но мне показалось что у меня в ниве место между дверью и сиденьем пассажира вообще нет, есть фотки с готовым результатом?=)

надо этот кусок оргалита менять на фанеру

а что ставить сюда хоть собираешься?

Красавчик, не совсем правильно конечно, но за то, что не побоялся все испортить и сделал нормально, за это респект!)

ну уж извините.я думаю важен сам смысл

Важно и то и другое) Но хотя бы ради приличия терминологию нужно знать

Если вы уж занимаетесь авто и звуком, то хоть не называйте динамики «колонками», а пассажиров «посажирами». Я уж не говорю о сложных «эБоксиТке», «запенЕл» и «зашпаКлевать»…

+1
в точку. Но человек старался…

тут разговоров нет, я уважаю тех, кто делает всё своими руками) Но в наше время умение читать и грамотно писать стоит не на последнем месте

Дружище, здесь обсуждаю автомобили и то, что с ними делают их владельцы, а не правописание и тому подобное!
хочешь исправлять ошибки, гоу на форум учителей и там выражай подобное!
парень красавчик!

Вот уж не думал, что простая просьба грамотно писать будет воспринята в штыки))) Заметь, что никому это не нужно и не важно, всем плевать!

Дружище, здесь обсуждаю автомобили и то, что с ними делают их владельцы, а не правописание и тому подобное!
хочешь исправлять ошибки, гоу на форум учителей и там выражай подобное!
парень красавчик!

Если вы уж занимаетесь авто и звуком, то хоть не называйте динамики «колонками», а пассажиров «посажирами». Я уж не говорю о сложных «эБоксиТке», «запенЕл» и «зашпаКлевать»…

полюбому прикольно будет выглядеть. а размерчиков не осталось?)))

спасибо!размеров нет т.к придумывал находу

Интересная конструкция получилась. Ток я не понял. Смолу прямо на пену?)

первый слой на пену второй на капрон)

будет круто я думаю, а пена долго сохнет?

будет круто я думаю, а пена долго сохнет?

Ждем продолжения!) Удачи в работе!)

на дня планирую показать готовый результат

Пока не доделал… Расширяй отверстие под мидбас, зачем тебе такая труба с преходом в тонкую, звук мидбаса будет ниочем, если в двери такое отверстие — то сделай его больше!

согласен с вышесказанным, сначала делал, такая же ошибка была, вовремя исправил))

А вообще, в 7ке такие двери…куда правильнее было просто накладные ящики сделать. Проще, качественней, а главное — в них акустика заиграет куда лучше.

как же сложно. Не проще было просто кольца выставить, натянуть флисовую ткань и смолой сверху? Все-равно же под нее…

так легких путей не ищем))

13 и 16 в один обьем играть будут?

нет везде перегородки

так а ты не будешь обшивку «дырявить»? если нет, то объема маловато будет…

Дело говорит, объёма этого не хватит, не зря под миды используют весь объём двери. Мид просто не будет играть…

да и «продырявить» обшивку двери пол беды, не мешало бы и ШВИ двери сделать.
Автору на заметку: не стоит обижаться на такую критику. Люди дело советуют, чтоб потом ты пост не создавал, типа «что, да как? Делал, мучался, а звука ноль. «
Учти все это, и делай правильные выводы! Я вон сабвуфер шестой раз переделываю, а всё потому что вовремя людей не послушал…

конечно) по фоткам посмотрел, шви лепить не сложно в эти двери, пока не поздно надо подгонять подиум именно под отверстие в двери

Строгий и четкий. как айфон 🙂

Посмотреть бы готовый вариант)))
Сделал класно! Удачи!
