Создание кровли в Autodesk Revit
В данной статье мы рассмотрим базовые возможности создания крыш в Revit, а также поговорим об основных инструментах, которые для этого используются.
Для создания крыш в Autodesk Revit могут использоваться 3 инструмента.
Крыша по контуру позволяет построить эскиз контура крыши, указать, будет ли она скатной, или плоской, и по этим данным Revit автоматически создаёт крышу.
Крыша выдавливанием позволяет задать рабочую плоскость и на её основе создать эскиз профиля крыши, который Revit выдавит в 3D объект.
Крыша по грани предназначена для создания крыш сложной формы – при использовании этого инструмента требуется предварительно вручную создать форму, после чего Revit создаст крышу по грани этой формы.
Самый универсальный из этих инструментов – крыша по контуру. Все крыши на рисунке 2 созданы по контуру.
Для создания контура могут использоваться как стандартные инструменты рисования, так и инструменты выбора существующих линий и стен. При выборе стен создадутся необходимые связи, и при изменении стен крыша изменится соответственно. Кроме того, при работе с этим инструментом доступна настройка свесов.
Для создания уклона могут использоваться два инструмента – формирование уклона грани, и стрелка уклона. На рисунке 4 – двускатная крыша задана параметром «уклон» у линии эскиза
В следующем примере аналогичная крыша задана стрелками уклона.
Благодаря тому, что параметры свеса и уклона настраиваются для каждой грани, форму крыши можно настроить довольно гибко. При этом оба инструмента можно комбинировать, получая, в итоге, достаточно сложные формы. Так, разделив сегмент крыши, можно задать ему уклон стрелками.
Важно при этом снять галочку «формирование уклона для этого сегмента.

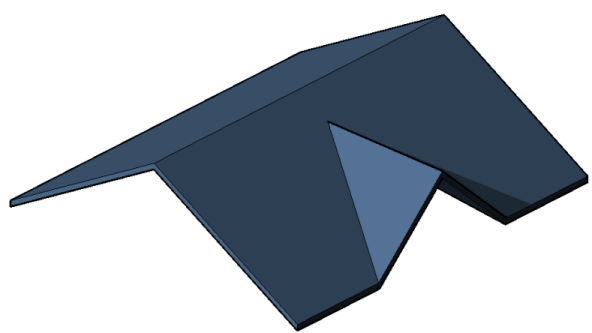

Результат будет таким:
Для создания крыши выдавливанием необходимо выбрать рабочую плоскость. Может использоваться как опорная плоскость модели, так и любая вертикальная поверхность.
Далее необходимо задать форму крыши
Глубину выдавливания можно редактировать параметрами, либо с помощью ручек.
Если профиль может меняться при движении вдоль крыши, то необходимо использовать крышу по грани. Для начала необходимо создать саму грань. Для этого можно воспользоваться инструментом «Форма в контексте», на рисунке 12 изображена поверхность, созданная на основе трёх сплайнов.

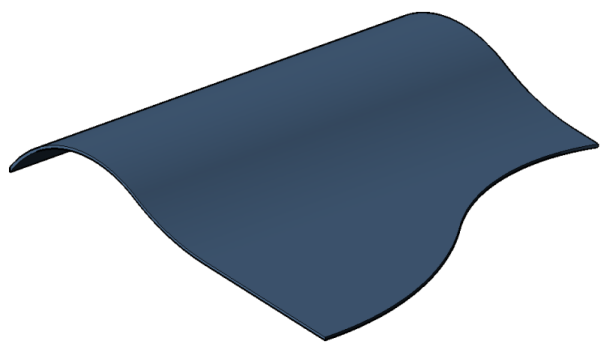

И крыша, созданная на основе этой поверхности
Revit
Не удалось извлечь оглавление
Редактирование крыш
Завершив формирование крыши, можно изменить ее физическую структуру и свойства, а также соединить ее с другой крышей.
Редактирование эскиза крыши
Если требуется изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.
Изменение типа крыши
Тип крыши можно изменить одним из следующих способов.
В режиме построения эскиза
Изменение размеров крыши с помощью ручек формы.
Этим способом можно изменять размеры крыш, созданных по контуру или по грани.
Изменение свеса крыши
В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.
Вырезание проемов в крыше, созданной путем выдавливания
На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.
Замкнутые проемы в режиме работы с эскизом
Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше
Выравнивание коньков крыш
Коньки крыш можно выравнивать на 3D видах и фасадах. На виде фасада коньки крыш выравниваются с помощью инструмента «Выровнять».
Вспомогательная плоскость на виде в плане
Revit
Не удалось извлечь оглавление
Изменение крыши
После создания крыши можно изменить ее форму или свес, вырезать проемы или выровнять коньки.
Редактирование эскиза крыши
Чтобы изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.
Изменение размеров крыши с помощью ручек формы.
Этим способом можно изменять размеры крыш, созданных по контуру или по грани.
Изменение свеса крыши
В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.
Вырезание проемов в крыше, созданной путем выдавливания
На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.
Замкнутые проемы в режиме работы с эскизом
Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше
Выравнивание коньков крыш
Коньки крыш можно выравнивать на 3D видах и фасадах. Для выравнивания на виде фасада используется команда «Выровнять».
Вспомогательная плоскость на виде в плане
Невыровненные коньки крыш
Выровненные коньки крыш
Создание конической крыши
Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.
Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.
Revit
Не удалось извлечь оглавление
Изменение крыши
После создания крыши можно изменить ее форму или свес, вырезать проемы или выровнять коньки.
Редактирование эскиза крыши
Чтобы изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.
Изменение размеров крыши с помощью ручек формы.
Этим способом можно изменять размеры крыш, созданных по контуру или по грани.
Изменение свеса крыши
В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.
Вырезание проемов в крыше, созданной путем выдавливания
На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.
Замкнутые проемы в режиме работы с эскизом
Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше
Выравнивание коньков крыш
Коньки крыш можно выравнивать на 3D видах и фасадах. Для выравнивания на виде фасада используется команда «Выровнять».
Вспомогательная плоскость на виде в плане
Невыровненные коньки крыш
Выровненные коньки крыш
Создание конической крыши
Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.
Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.
Revit
Не удалось извлечь оглавление
Крыши
В Revit имеется несколько способов создания крыши. Выберите метод, отвечающий требованиям проекта.
Можно создать крышу
Крыши не могут проходить через окна или двери.
Создание крыши по контуру
Создание крыши по контуру
Создание крыши выдавливанием
При построении эскиза профиля выдавленной крыши рекомендуется использовать опорные плоскости. Например, можно построить три параллельные вспомогательные плоскости, расположенные вертикально. Затем можно построить пересекающую их горизонтальную вспомогательную плоскость.
Создание крыши выдавливанием
Инструмент «Крыша выдавливанием» позволяет создавать крыши с простыми уклонами.
Создать крышу со сложными уклонами можно с помощью формообразующего элемента.
Наклонное остекление
Как и крыша, наклонное остекление создается по контуру или выдавливанием. Уклон остекления определяется одной или несколькими линиями.
