Шумоизоляция. Часть 1. Вступление + передние двери
Начало статьи о шумоизоляции Mitsubishi Outlander XL.
Чувствую, что в комментариях посыплется куча критики, что «материалы не те», и вообще «всё сделано не так», но:
1) в 2012 году пользовались именно такими материалами, войлок был редкостью. И вообще в Нарьян-Маре сложно что-то купить;
2) шумка делалась без фанатизма, без заклеивания всех без исключения щелей и поверхностей, т.к. основной целью ставилось определённое снижение шума, а не создание аудиокомнаты;
3) вариантов реализаций множество, особенно по дверям. Мой вариант не претендует на исключительность;
4) зато у меня весь процесс расписан в подробностях, и наверняка этот отчёт для смелых самоделкиных будет полезнее многих «профессиональных» фотогалерей.

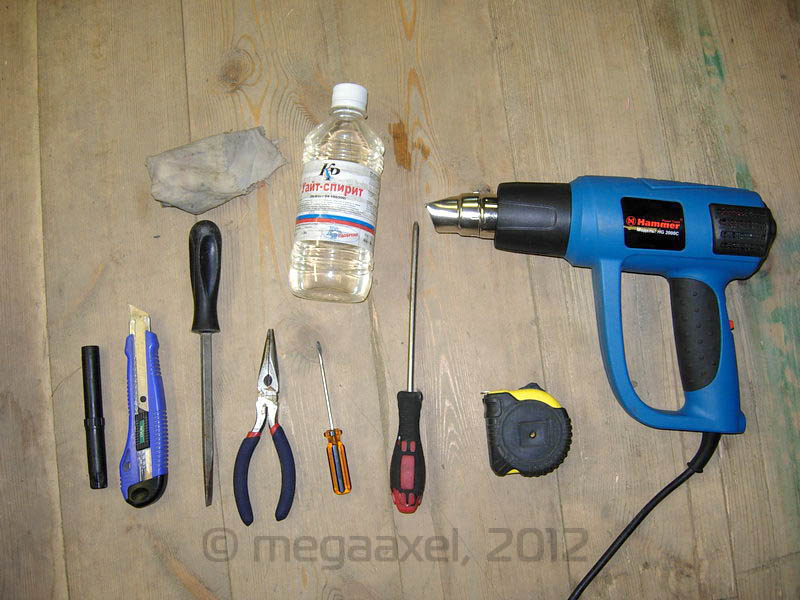

В работе в основном использовался такой инструмент.
Большая чёрная отвертка — для прикатывания, вместо ролика (не удалось купить).
Как разбирать салон, учить не буду — читайте книгу от Третьего Рима. 😉
Заострю внимание только на нюансах, которых нет в книге.
Все поверхости перед оклейкой обязательно обезжириваем! Я использовал уайт-спирит.
Обезжириватели на основе ацетона лучше не использовать!
Все материалы перед наклейкой лучше прогревать феном.
СГМ вибро — 500-650 градусов, СПЛЭН — чуть-чуть нагреть клеевой слой температурой 450-500 градусов.
Залог надёжного сцепления с металлом — обезжиривание, нагревание и качественная прикатка.
По возможности, стараемся не заклеивать штатную проводку, разъёмы, технологические заглушки, головки болтов — всё, к чему может потребоваться доступ!
Шумоизоляция передних дверей
На одну переднюю дверь требуется:
— 1 слой — СГМ вибро М2Ф — 0,55 кв.м.
— 2 слой — СГМ изол ФС4 — 0,55 кв.м.
— 3 слой — СГМ вибро М1Ф — 0,6 кв.м.
— 4 слой — СПЛЭН 4 мм — 0,6 кв.м.

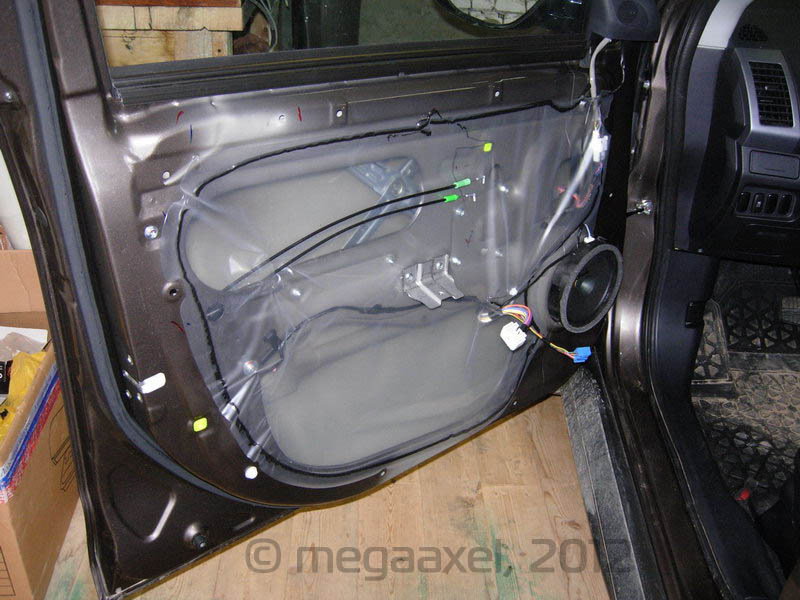

Разбираем переднюю дверь.
Как видим, штатной шумки совсем чуть-чуть на внутренней обшивке.
Отрываем полиэтиленовую плёнку, но не спешим её выкидывать — она нам послужит шаблоном.

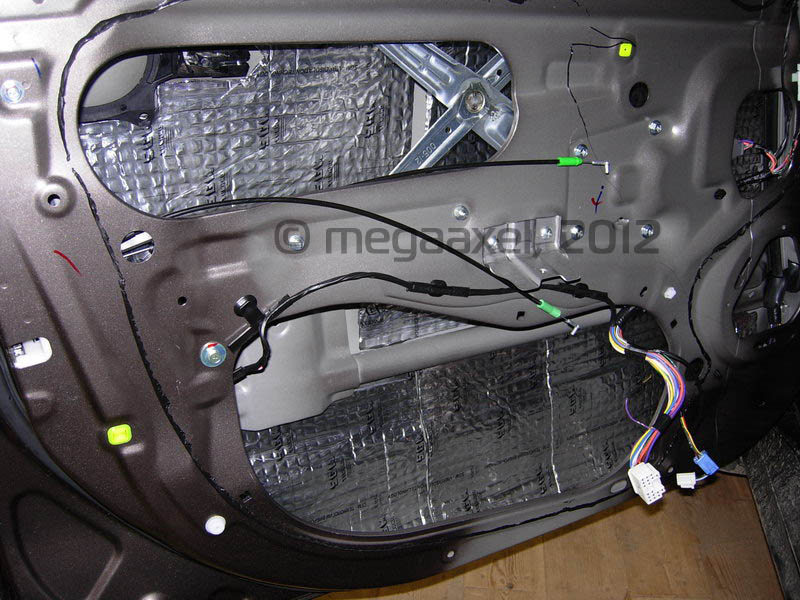

Клеим первый слой на внешнюю карту. Не пытайтесь пихать цельные куски на всю поверхность, разрезайте на полоски шириной по 15-20 см — так будет намного проще.
Аналогично второй слой.

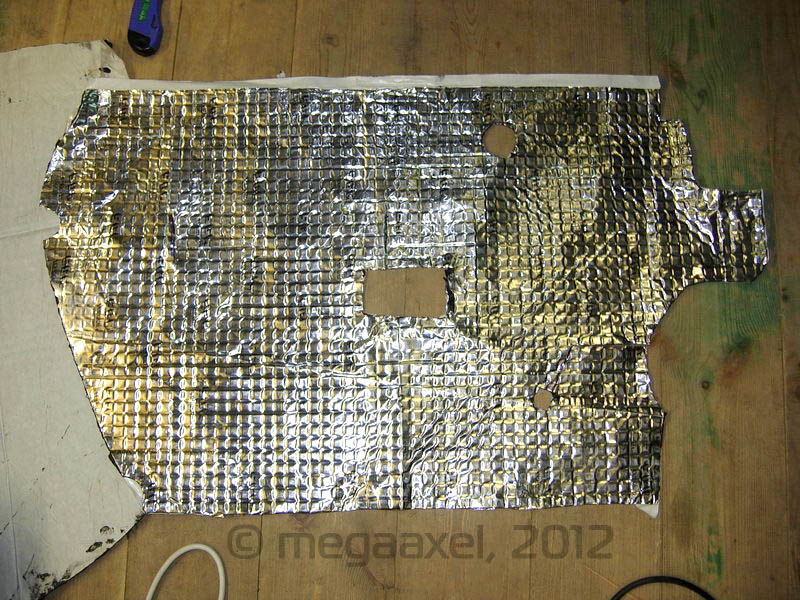

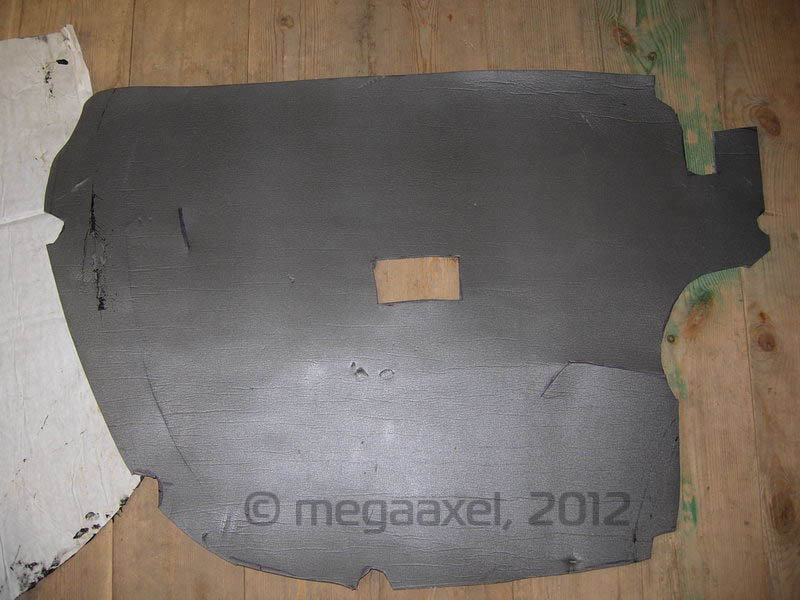

Третий слой предварительно вырезаем по нашему «шаблону» из плёнки, прорезаем все нужные отверстия:

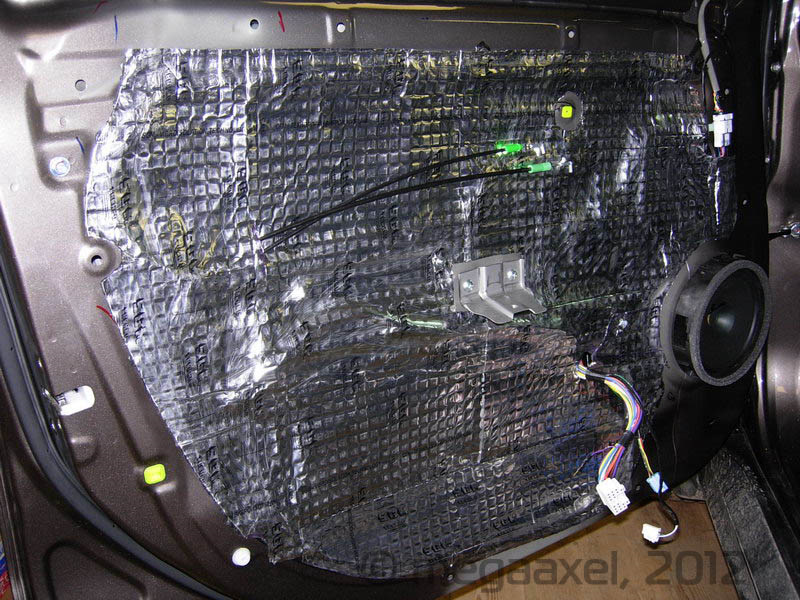

Прикатываем на внутреннюю карту дверей:
Обратите внимание, разъём проводки к зеркалу я оставил не заклеенным. Некоторые мастера его заклеивают, что плохо.

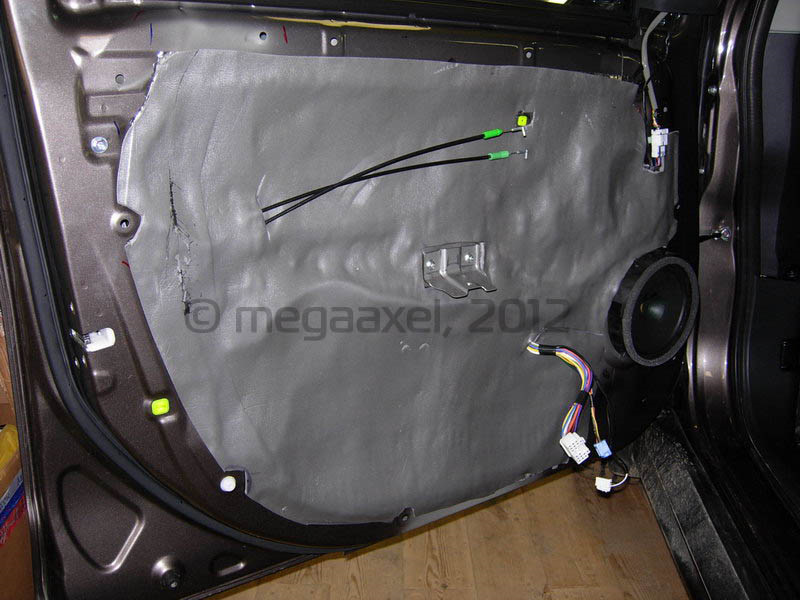

Аналогично вырезаем и клеим четвёртый слой, СПЛЭН:

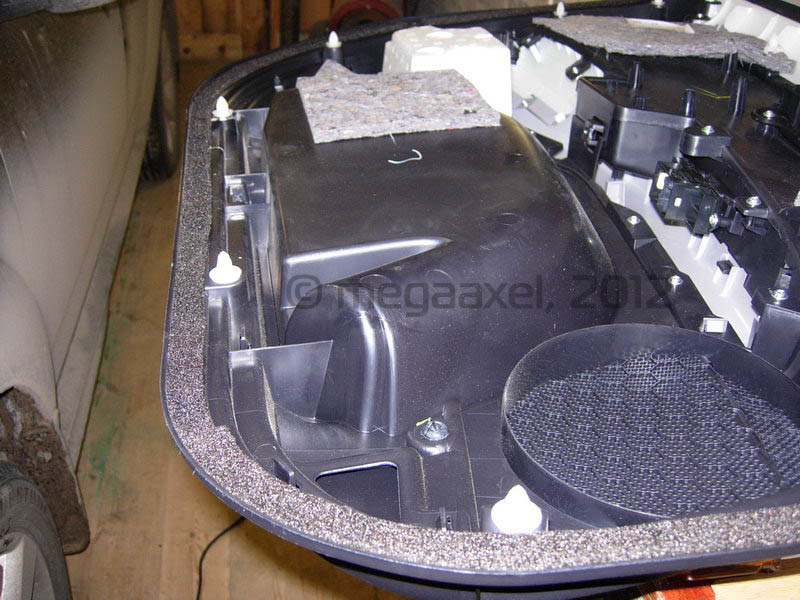

С внутренней стороны по краю обшивки проклеиваем полоску антискрипа. Это предупредит появление зимних сверчков.

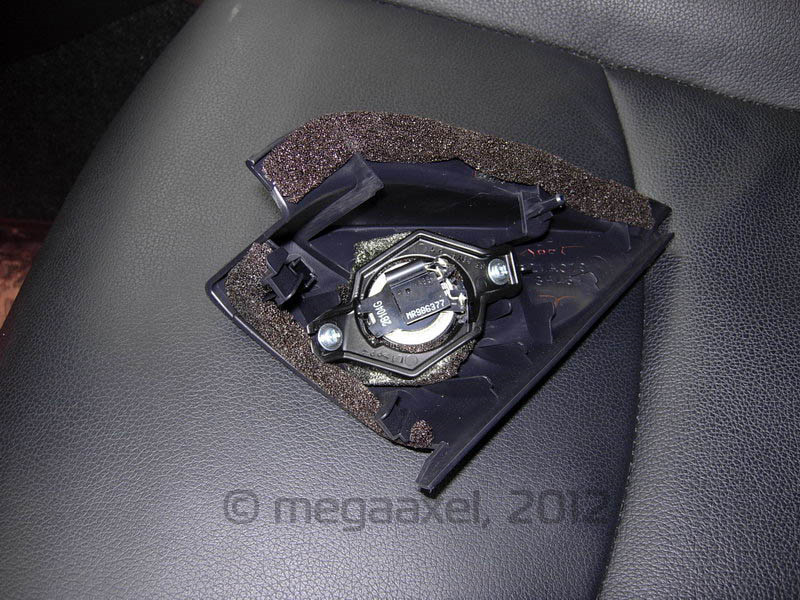

А ещё болтается уголок у бокового зеркала, и твитер в нём — тоже всё проклеиваем антискрипом.
Собираем дверь обратно.
С правой стороны всё аналогично, но зеркально левой. 🙂
Результат шумоизоляции уже ощутим: двери захлопываются благородно и легче, благодаря увеличившейся массе. Даже штатная музыка звучит гораздо лучше, басы стали глубже.
Процедура снятия обшивок дверей (всех пяти)
Так как многие спрашивают, как снимать обшивки, попутно подготовил небольшой отчет:
Обшивка задней боковой двери:
Естественно если вы будете снимать полностью, то придется отсоединять кнопку стеклоподъемника, а следовательно лучше перестраховаться и заранее снять клемму с АКБ, но я честно говоря так не делаю.
2. Саморез ручки/крючка открывания двери.
Аккуратно поддеваем квадратик-заглушку, выкручиваем саморез.
Рамку крючка/ручки – при этом можно демонтировать, но можно и оставить – обычно она не мешает – был бы свободный ход (лучше смотреть по месту – кому как удобнее)
3. Саморез в ручке закрывания двери.
Его нужно выкрутить и обязательно вынуть, если не вынуть, пока будете снимать пистоны, он может провалиться в свое отверстие и мешать снять обшивку.
4. Остаются пистоны обшивки, аккуратно поддеваем обшивку и тянем на себя.
5. Далее снимаем разъем кнопки стеклоподъемника и все – процесс окончен.
Передняя обшивка:
Ситуация аналогичная, те же 3 точки крепления
+ для удобства нужно снять уголок:
Обшивка пятой двери:
Обшивка пятой двери состоит из двух элементов:
сама обшивка и пластиковая планка в верхней части (еще есть пластик обрамления заднего стекла – если кому-то будет нужно распишу, как и его снимать). Планка нужна лишь, для доступа к обогреву заднего стекла. Если нужно снять всю обшивку, её можно и не вынимать, но нужно быть аккуратными, при снятии обшивки, она может выскочить сама, упасть и поцарапаться. Для снятия планки – нужно поддеть
её и она выскочит, держится она на 5 легко съемных пистонах.
Сама обшивка держится на 10 пистонах и двух пистонах – направляющих.
Так же обшивка имеет 4 усика, по два с каждой стороны, для защелкивания на пластик обрамления заднего стекла.
Для снятия – аккуратно поддеваем обшивку и тянем ее в противоположную сторону от крышки. Лучше начинать снизу, что бы не повредить – усы защелки на пластик обрамления стекла.
Установка обратно – приложили, попали направляющими пистонами в отверстия и легкими ударами ладони – вставляем пистоны на место.
p.s.: расписал как это происходит у меня, на 10летнем авто. Если вдруг на европейских или более свежих машинах – есть отличия – пишите в коментах, добавлю в текст замечания.
Mitsubishi Outlander 2003, двигатель бензиновый 2.4 л., 140 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Mitsubishi Outlander, 2016
Mitsubishi Outlander, 2017
Mitsubishi Outlander, 2010
Mitsubishi Outlander, 2016
Комментарии 17
Подскажите, может где есть мануал, чтобы самому заменить дверь багажника, без сто) это возможно))? Заранее всем спасибо
Отличный мануал. ползла коррозия на 5ой двери внизу так сказать. вот думаю снять обшивку посмотреть чего как там
Спасибо, на добром слове
Клипсы пытаюсь номер найти которые все держут)
Там они разные
Те что прикручены шурупом (на нижнем фото) — номер: MR 975438
Основные: MU 481245
Те что с вставным центром- на боковушки: MB 476821
А так — если что — есть у меня такие б/у
Вот так понятно! а я думал в нижней части обшивки под резиной спрятаны еще самореза.
Доброго вечера, подскажи по уголку передней двери, он что на одной клипсе висит? Самая интересная часть фотки комментом закрыта.
Да, на одной сверху. Снизу два уса которыми он вставлен под обшивку двери. Т.е. аккуратно оттягиваем за верхний край, выдергиваем из клипсы и под углом тянем вверх.
спс, на правом зеркале нет обогрева, видимо сэкономили при замене, жутко неудобно
Бывает. Обогрев можно сделать самостоятельно с минимальными затратами: www.drive2.ru/cars/mitsub…arik1983/journal/2464692/ Сам планирую себе делать так же
Спасибо, информативно и полезно… скоро придется снимать… буду проклеивать «шумкой»
Подскажи лучше может знаешь как поменять тросик стеклоподьемника, а то у меня порвался 🙁 и стекло не держится 🙁 я в печали
купи новый 2 тыщи стоит с экзиста, а тросик менять-большой геморой(многие на себе проверяли, зато бюджетно, но не у всех получается)
Подскажи лучше может знаешь как поменять тросик стеклоподьемника, а то у меня порвался 🙁 и стекло не держится 🙁 я в печали

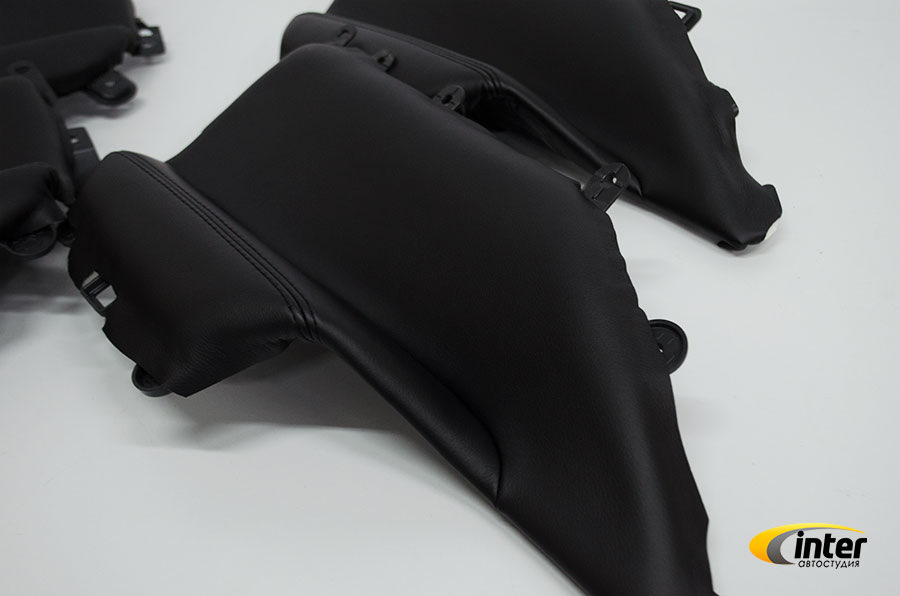

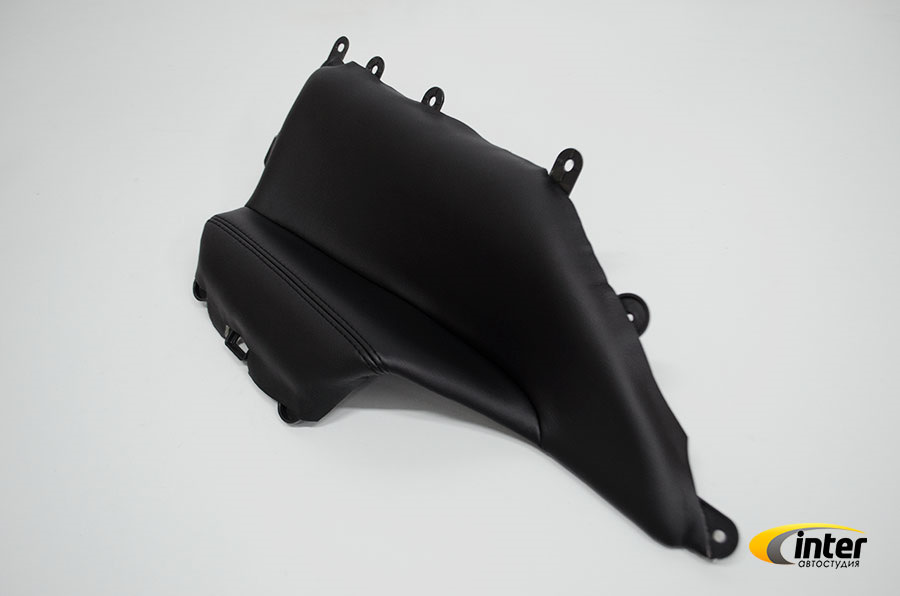

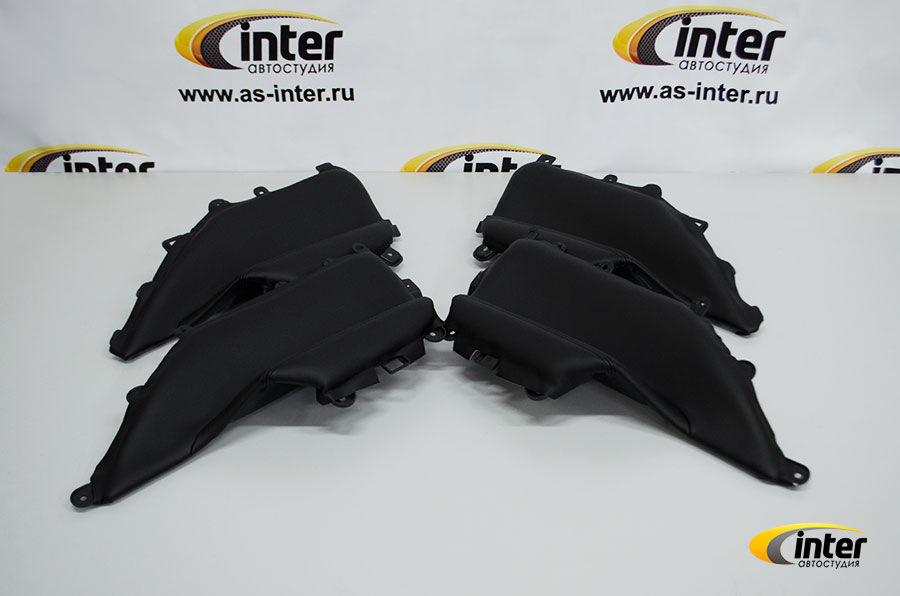

Декоративные вставки дверей из экокожи Аригон для Mitsubishi Outlander 3
Всем доброго дня!

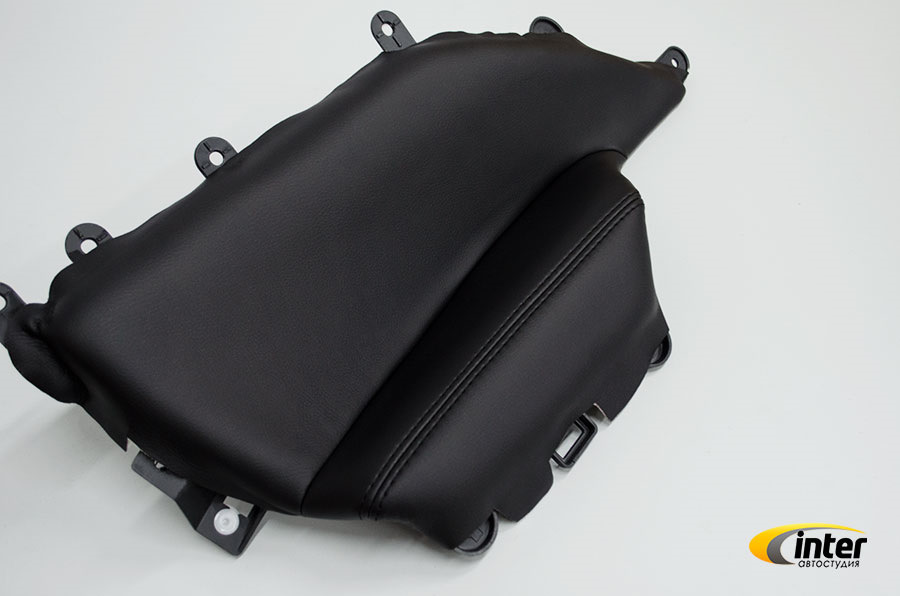

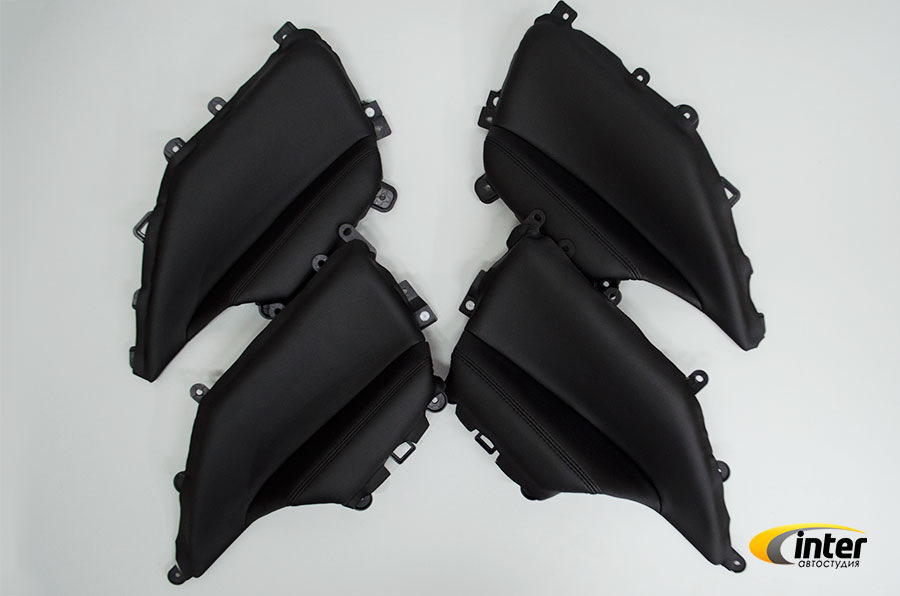

Установили декоративные вставки для Mitsubishi Outlander 3
