Обрешетка под металлочерепицу: расчет, выбор шага, изготовление и правила монтажа

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Содержание

Устройство крыши из металлочерепицы

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?

Источник

Обрешетка под керамическую и минеральную черепицу

Инженер технического отдела

Специалист по кровельным и гидроизоляционным технологиям

Керамическая и минеральная черепица – надежные, красивые и долговечные кровельные материалы. Однако все их преимущества в полной мере раскрываются лишь при грамотной и квалифицированной укладке.

Важной подготовительной стадией, от качества которой зависит беспроблемная эксплуатация кровельного покрытия, является расчет шага обрешетки и ее последующий монтаж. Обрешетка является одновременно и несущей конструкцией кровли, принимающей постоянные и временные нагрузки, и основанием для укладки и крепления черепицы. Если шаг обрешетки неравномерен, то на готовом покрытии не будут видны четкие красивые диагонали, придающие особый шарм черепичной крыше, она будет выглядеть неряшливо и неаккуратно.

Какого размера бруски следует использовать? Как правильно рассчитать расстояние между брусками обрешетки? Это мы и рассмотрим подробнее.

Размеры брусков обрешетки

Для обрешетки используется древесина хвойных пород с остаточной влажностью не более 20%. Если дерево будет сырым, то оно может прогнуться под нагрузкой, а после высыхания не вернуться к первоначальному виду.

Нижние ряды обрешетки

Первый ряд обрешетки (усиленный, для которого используются бруски размером 150х50 мм) монтируется по карнизному свесу. Расстояние от этого ряда до следующего зависит от конкретной модели черепицы, точнее, ее размеров. На рис. 1 этот параметр обозначается LAT. Напрямую связан с ним и другой параметр – PUT – это расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки (рис. 2). В сумме эти параметры составляют высоту черепицы.

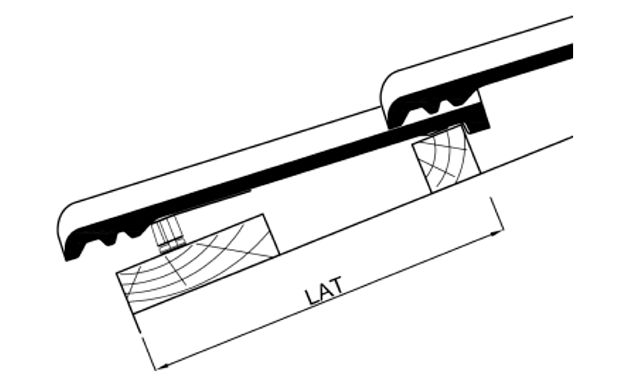

Рисунок 1. Расстояние между наружными краями первых двух брусков обрешетки (LAT)

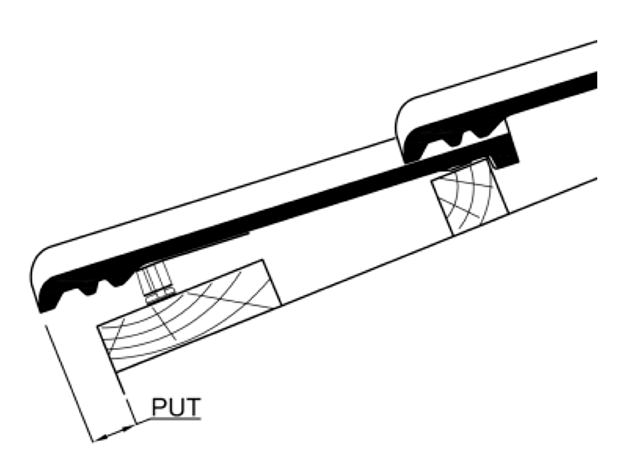

Рисунок 2. Расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки (PUT)

При отсутствии водосточного желоба значения PUT и LAT определяются в пределах минимального и максимального значений, указанных в таблицах 1 и 2.

Таблица 1. Значения PUT и LAT для минеральной черепицы

Таблица 2. Значения PUT и LAT для керамической черепицы

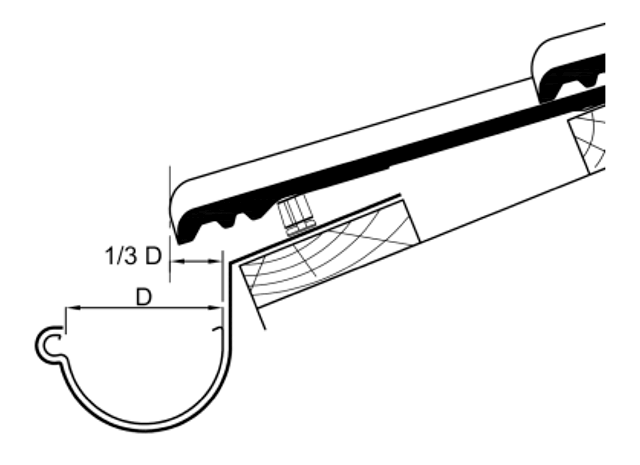

Рисунок 3. Длина выноса черепицы на водосточный желоб

Верхний ряд обрешетки

Расстояние между коньком и обрешеткой на рисунке 4 обозначено как LAF.

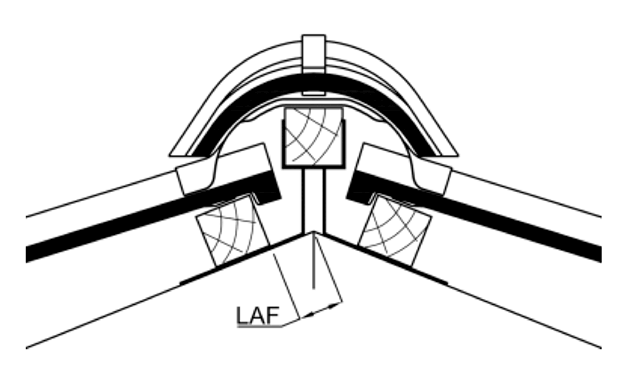

Рисунок 4. Расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки (PUT)

Для всех моделей минеральной черепицы значение LAF составляет 40 мм. Для моделей керамической черепицы значение LAF зависит от уклона кровли.

Таблица 3. Значения LAF для керамической черепицы

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

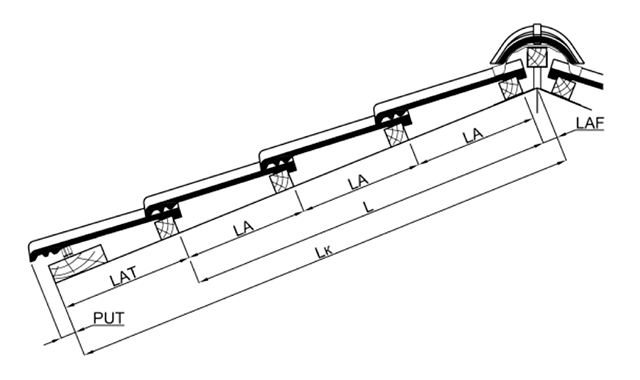

Рисунок 5. Расчетная схема

Обозначения:
Lk – длина конструкции (ската);
L –длина участка конструкции, равная сумме шагов обрешетки;
PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;
LAT – расстояние между наружными краями первых двух брусков обрешетки;
LA – шаг шаговой обрешетки;
LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF

«Опал»:
L = Lk – LAT – LAF – 120

«Изумруд»:
L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

Nрасчетное = L / LAср
LAср – средний шаг обрешетки, мм.

Таблица 4. Значение LAср для минеральной черепицы

Таблица 5. Значение LAср для керамической черепицы

3-й этап: определение диапазона возможной длины шага обрешетки (LA1 и LA2).

Найденное на предыдущем этапе значение N – нецелое. Округляя его в большую и меньшую сторону, получаем два соседних числа, из которых рассчитываем значения LA1 и LA2.

Nбольшее – целое число, полученное округлением Nрасчетное в большую сторону
Nменьшее – целое число, полученное округлением Nрасчетное в меньшую сторону

LA1 =L/Nбольшее
LA2 = L/Nменьшее

LA1 – меньший полученный шаг обрешетки
LA2 – больший полученный шаг обрешетки

Получив эти два числа, необходимо проверить по табл. 6 и 7, укладываются ли они в допустимый для данной модели черепицы интервал значений.

Таблица 6. Минимальные и максимальные значения LA для минеральной черепицы

Таблица 7. Минимальные и максимальные значения LA для керамической черепицы

Пример расчета

Дано: минеральная черепица «Франкфурт», уклон кровли – 25°, длина ската – 8760 мм.

Ответ: LA1 находится в допустимом интервале, а LA2 выпадает из него, следовательно, нужно выбрать шаг LA1, он равен 323 мм.

Обрешетка для ендовы

Ендова – сложный узел кровли, требующий особого внимания при монтаже. В ендове устанавливаются дополнительные бруски между шаговой обрешеткой, которые опираются на диагональную и шаговую контробрешетки. Учащенная обрешетка (рис. 6) служит основанием для желобка ендовы и обеспечивает вывод воздушного потока из подкровельного пространства.

Рисунок 6. Учащенная обрешетка

Вывод
В расчете параметров обрешетки для минеральной или керамической черепицы нет ничего сложного. Простая арифметика, внимательность и здравый смысл помогут вам сделать это правильно.

Источник

Какая обрешетка под гибкую черепицу лучше – виды и правила устройства

Существует немало разновидностей мягкой кровли. К ней относятся многочисленные рулонные наплавляемые материалы, мягкая черепица и рубероид. Эти материалы могут иметь разные эксплуатационные и визуальные характеристики, но у них есть и общая черта – все они изготавливаются на основе битума, за счет которого обеспечивается мягкость и гибкость итогового продукта.

При всей своей гибкости мягкая кровля может сохранять однажды приданную ей форму и выдерживать различные нагрузки – но для того, чтобы эти свойства проявились, под кровлей необходимо обустроить качественную и надежную обрешетку. О том, как сделать обрешетку под мягкую кровлю, и пойдет речь в этой статье.

Виды обрешетки для мягкой кровли

Есть два принципиально разных вида – сплошная обрешетка и решетчатая. В решетчатой обрешетке все элементы находятся на некотором удалении друг от друга. Как правило, шаг установки досок в такой обрешетке варьируется от 20 до 50 см. Для мягких кровельных материалов такая конструкция не подходит – зазоры между досками слишком велики, поэтому кровля будет в них провисать.

Совсем другое дело – обрешетка сплошная, в которой, как можно судить из названия, зазоры между элементами отсутствуют или сведены к минимуму. Максимальный шаг обрешетки под гибкую черепицу в данном случае составляет 1 см.

Под мягкой кровлей может устанавливаться две разновидности сплошной обрешетки:

Технологию монтажа каждого вида обрешетки стоит рассмотреть подробнее.

Однослойная обрешетка из досок под гибкую черепицу

Как было сказано выше, однослойная обрешетка под гибкую черепицу крепится прямо к стропилам и подходит только для укладки рубероида. Кроме того, при использовании такой конструкции не получится установить утепление, поэтому с точки зрения энергоэффективности однослойная обрешетка не очень хороша.

Каркас под мягкую кровлю может изготавливаться из шпунтованных досок или теса. Выбирать необрезные доски крайне нежелательно – любые шероховатости и неровности данного материала обязательно приведут к деформации мягкой кровли, что, в свою очередь, приведет к снижению их декоративных и эксплуатационных характеристик.

Выбирая доски, нужно отталкиваться от следующих требований:

Конструктивно рассматриваемая однослойная обрешетка представляет собой доски, которые набиты к стропилам впритык друг к другу. Доски нужно располагать параллельно коньку. Чтобы они не коробились со временем, их нужно укладывать вогнутой стороной кверху, чтобы влага, пробившаяся через толщу кровельного покрытия, по доскам вытекала через карниз.

Начинать процесс монтажа обрешетки необходимо с карнизного свеса, постепенно сдвигаясь в сторону конька. Длину досок нужно подбирать так, чтобы они стыковались точно на стропильных ногах. Крепить их желательно как можно ближе к краю, забивая гвозди в дерево по самую шляпку.

Оптимальная величина зазора между вертикальными соседними досками составляет 3 мм. Наличие такого зазора, с одной стороны, обеспечит надежную опору для мягкой кровли, а с другой – позволит доскам свободно менять свои размеры при изменении температуры и влажности. Если же зафиксировать их плотнее, то постоянное расширение и сужение досок рано или поздно приведет к их искривлению.

Для обустройства обрешетки можно использовать не только доски, но и щитовые материалы – фанеру или ОСП. Они имеют все необходимые качества, которые требуются качественной опорной конструкции. Помимо хороших эксплуатационных характеристик, фанера под гибкую черепицу проста в монтаже и имеет изначально ровную поверхность, идеально подходящую для дальнейшей укладки мягкого кровельного покрытия.

К щитовым материалам, используемым в однослойной обрешетке, также предъявляется ряд требований:

Укладка щитовых материалов на стропила выполняется не так, как в случае с досками. Листы монтируются параллельно коньку, но их стыки не должны совпадать. Обычно для такого материала используется шахматное расположение.

Соседние листы должны находиться на расстоянии друг от друга в 2 мм. Монтируя крышу зимой, шаг обрешетки под ОСБ на крышу стоит увеличить до 3 мм, чтобы обрешетка могла свободно расширяться в летнее время. Для фиксации щитов используются саморезы или гвозди, которые используются следующим образом: на стропилах шаг крепления составляет 30 см, на торцевых участках они располагаются в 15 см друг от друга, а по краям – в 10 см.

Двойная сплошная обрешетка из досок

Двухслойная обрешетка состоит из двух слоев, один из которых выполнен в решетчатом виде, а второй, находящийся наверху – в сплошном. Такая конструкция обрешетки отличается большей надежностью и эффективностью по сравнению с однослойной, поэтому ее используют в подавляющем большинстве случаев. Разумеется, из-за большего количества слоев увеличивается толщина мягкой кровли.

В рассматриваемом варианте каждый слой обрешетки состоит из досок, которые должны соответствовать следующим требованиям:

Монтаж двухслойной обрешетки достаточно прост. В первую очередь параллельно коньку поперек стропил крепятся доски первого слоя. Крепить их нужно на таком расстоянии, чтобы второй слой после установки не прогибался. Оптимальный шаг монтажа досок первого ряда – 20-30 см.

Когда первый ряд смонтирован, можно приступать к установке второго. Монтировать элементы обрешетки нужно сверху вниз. Между досками нужно оставлять небольшой зазор в 3 мм для нормального температурного расширения.

Комбинированная двухслойная обрешетка крыши

Для укладки гибкой черепицы лучше всего подходит комбинированный вариант обрешетки, в котором первый слой состоит из разреженных досок, закрепленных перпендикулярно стропильным ногам, а второй – из щитовых материалов. Такой вид конструкции является стандартным и чаще всего используется при обустройстве неотапливаемого чердака.

Чтобы создать утепленный чердак с гидроизоляцией и утеплителем, потребуется иная схема, несколько более сложная. Сначала вдоль стропил нужно набить контробрешетку, а уже поверх нее будут крепиться все остальные элементы. Давайте разберемся, для чего контробрешетка нужна вообще. Рейки контробрешетки позволяет создать вентиляционный зазор между основной обрешеткой и гидроизоляционным материалом.

Используемые материалы должны соответствовать следующим требованиям:

Монтаж комбинированной обрешетки выполняется по следующему алгоритму:

Проверка качества обрешетки

Если обрешетка под битумную черепицу была смонтирована правильно, то она будет обладать рядом свойств:

Обрешетка крыши под мягкую кровлю считается законченной только в том случае, если она соответствует всем описанным требованиям.

Заключение

Для мягкой кровли подходит несколько видов обрешетки, поэтому перед тем, как сделать обрешетку под мягкую кровлю, нужно выбрать подходящую конструкцию. Если все нюансы были учтены, то остается лишь правильно провести монтажные работы, и готовая конструкция обеспечит надежную опору для мягкого кровельного покрытия.
