Светодиодные лампы с обманками CAN bus в двери своими руками
Доброго дня всем!
Решил переделать и салонное освещение на светодиоды. Делал по такому же принципу, как и подсветку багажника www.drive2.ru/l/482302975620940046/ и лампы подсветки номера www.drive2.ru/c/482495939911614995/.

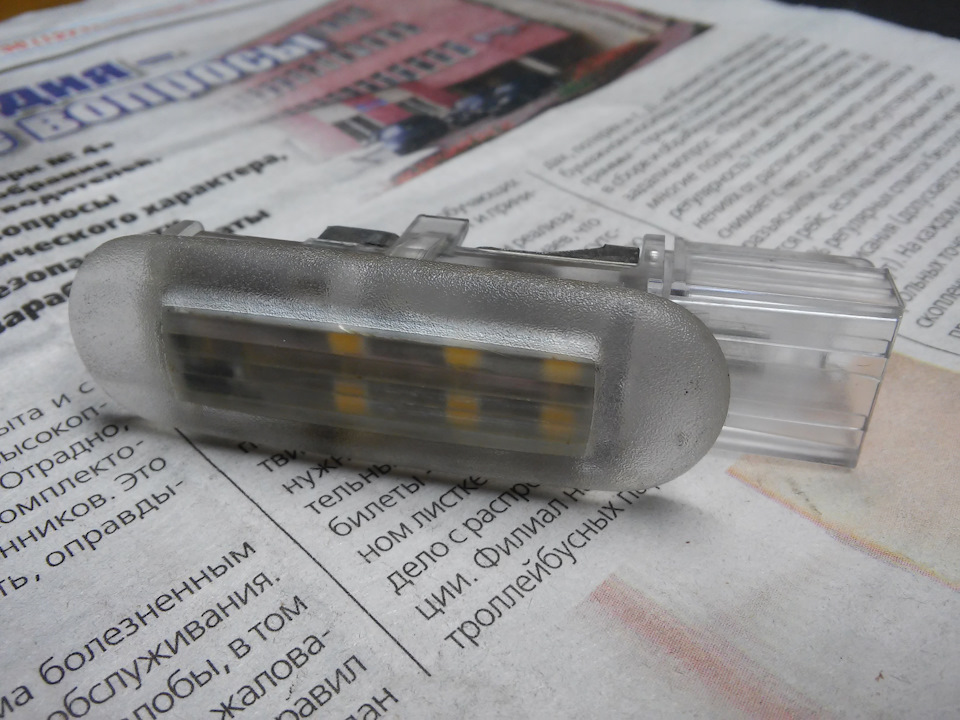

Начал с подсветки дверей. Снимаем плафоны, выбрасываем подальше пыльные и потемневшие лампочки W5W. Делаем платы из стеклотекстолита 1 мм по технологии КВН (Канавки Вырезаем Ножом) на 6 светодиодов 2835 нейтрального белого свечения, включенных по 3 последовательно двумя цепочками через резисторы 100 Ом и общий диод S1M.
Размер плат 41 Х 12 мм.
Ток потребления при 14 в — около 100 мА, родная лампа накаливания ест 350 мА и отдает много тепла ).

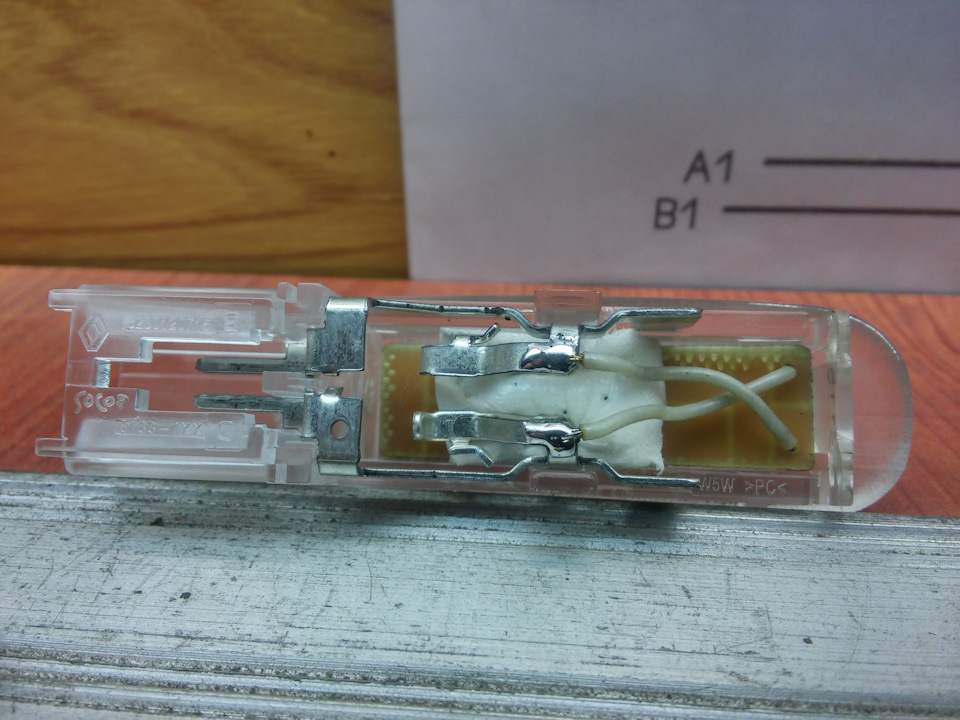

Была идея сделать лампочки, вставляющиеся в цоколь, но это усложняет конструкцию и ненадежно в плане вибрации. Плата сделана по размеру плафона, припаяна проводами с соблюдением полярности.

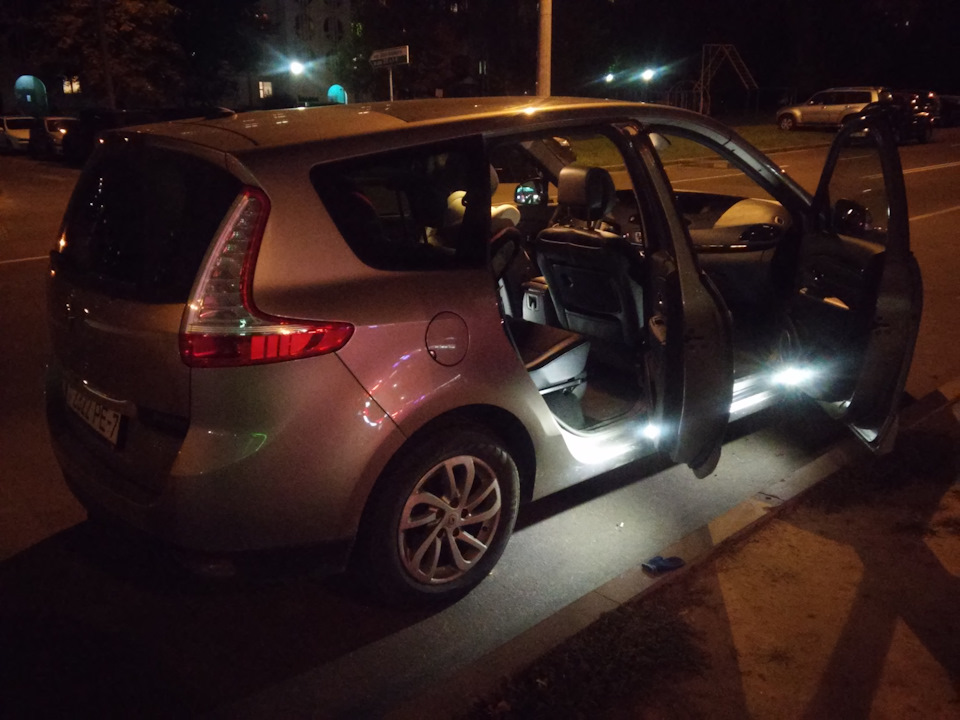

Итог — света в ногах стало более чем достаточно.
На очереди потолочные плафоны (6 ламп — сделано).
UPD3. Прошло 4 года — все лампы работают как новые.
Переделка китайских светодиодов с CANBUS
Для подсветки салона, номерного знака, багажника и т.д в алиэкспрессе для наших авто предоставлен огромный выбор светодиодов, некоторые из них обозначены как с CANBUS, т.е светодиоды с обманками при установке которых не должно появляться ошибка в бортовом компьютере.
Роль обманки в таких светодиодных лампах выполняет 0,5Вт чип резистор, который при подачи 12В на лампу моментально нагревается до высокой температуры с угрозой возгорания.
Вот они эти обманки:
Резисторы с надписью 151- резистор сопротивлением 150 Ом;
У этих светодиодов которые использовал в подсветки номера 121-резистор сопротивлением 120 Ом.
Перед установкой таких светодиодов в машину я обязательно выпаиваю эти обманки.
А для исключения появления ошибок лучший вариант это прописывать шнурком под светодиоды.
Также чтобы продлить срок службы этих светодиодов без незначительной потери яркости свечения, перепаиваю токоограничивающие резисторы сопротивлением у первых типов 200-резистор сопротивлением 20 Ом на 40-60 Ом;
У вторых типов светодиодов 300-резистор сопротивлением 30 Ом на 40-60 Ом;
Номиналы этих резисторов можно подобрать эксперементально, в зависимости от яркости свечения и нагрева.
Светодиоды с перепаянными резисторами:
COB светодиодные лампы с CANBUS
COB светодиодные лампы с CANBUS. Что такое COB светодиоды и зачем им CANBUS?
COB светодиоды это новое поколение SMD светодиодов. COB технология позволила разместить на небольшом пространстве большое количество светодиодов в одном корпусе на алюминиевой подложке. Что позволил добиться высокой яркости, компактности конструкции и хорошего охлаждения кристаллов
Если посмотреть на фотографию COB светодиода w5w t10 CANBUS то видно большое количество кристаллов близко расположенных к друг другу
Для расположения такого же количества smd светодиодов потребовалась площадь минимум в три раза больше да ещё громоздкий радиатор!
Пару лет назад COB светодиоды стоили дорого. Сейчас же цена сопоставима с недорогими smd светодиодами
С COB мы разобрались. Теперь поговорим о CANBUS. Светодиодные лампы с CANBUS понадобятся нам для замены наружных ламп автомобиля ( в передних или задних фарах, подсветке номера) в машине с CAN шиной (VW, Audi, Scoda, BMW, Seat, Chevrolet …) После установки светодиодной лампы без CANBUS машина будет ругаться (высветится ошибка БК), о неисправной, перегоревшей лампе!
Для установки ламп внутри салона CANBUS не нужна. Подойду обычные светодиодные лампы без CANBUS
Кто то скажет — можно поставить обычные светодиодные лампы без CANBUS просто отключив опрос исправности ламп в машине. Тогда ошибка исчезнет. На мой взгляд так делать не стоит. Опрос исправности ламп полезная функция в автомобиле, информирующая вас об исправности наружного света что так же влияет на безопасность!
«Обманка» системы контроля ламп Philips.
Запись делаю для тех многих людей, который задавали мне вопросы в личных сообщениях…
Немного лирики: Многим автолюбителям хочется махнуть обычные лампы (например в габаритах или подсветке номерного знака) на светодиодные. Я, кстати, вхожу в их число… Но есть одно но… автомобиль марки Опель сильно напичкан электроникой…, которая при включении зажигания (немного другой принцип, ну да ладно…) опрашивает лампы головного освещения и лампы задних фонарей на предмет их непригодности… Как известно светодиод имеет очень большое сопротивление и поэтому электроника принимает его за неисправную (перегоревшую) лампу… Есть два варианта три варианта на самом деле, решения данной задачи.
Первый- поставить светодиодные лампы со встроенными обманками can bus (КАН ШИНЫ).
Второй- поставить в цепь дополнительную обманку can bus (резистор).
Третий- программно отключить опрос контроля ламп ОП-КОМом.
Первый вариант отпадает, по причине отсутствия в данный момент качественных ламп с обманками can bus. Китайскую шнягу «НОНЕЙМ» с известного китайского сайта отметаем сразу! МТF, у которой кое что есть в принципе в ассортименте тоже отметаем (ну это лично я отметаю!, Она мне не нравится как фирма в принципе!)…
Третий вариант отметаем тоже-как-то тупо не использовать все полезные функции в авто… Многие отключают предупреждение о гололеде на БК. Зачем? Вас же специально предупреждают-скользко! Осторожно! …но… русскому Ивану опять все пофиг… сложно нажать кнопку «ОК»… А предупреждение ведь очень полезно, если Вы едите в гористой местности! В низинке ведь может и подморозить… Отвлеклись…
Рассмотрим второй вариант решения нашей небольшой проблемы сложности!

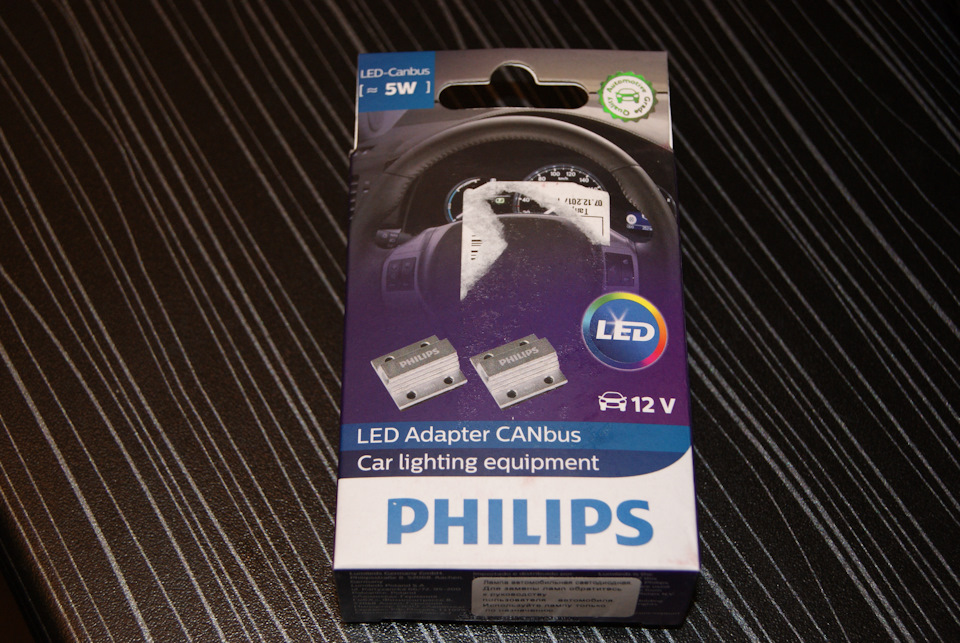

Покупаем замечательную «обманку» can bus фирмы Philips!
По факту данная обманка-это обычный нагрузочный резистор. Да, да… это резистор который стоит по факту 10 рублей. Но…, лично я люблю покупать качественные фирменные вещи и пускай они стоят несколько дороже… Сопротивление резистора 100 Ом. Комплект поставки на фото!
Не устаю повторять простую поговорку-за все удовольствия в этой жизни приходится платить.
Обманки для автомобильных светодиодных ламп
Современные автомобили, преимущественно произведенные в Европе, в бортовом компьютере оснащены системой контроля состояния ламп. Если владелец решил сменить штатные лампочки на светодиодные, он может столкнуться с некоторыми проблемами. Дело в том, что малое потребление электроэнергии светодиодными автомобильными лампами определяется компьютером как неисправность.
Что такое обманка
Такая деталь, как обманка (или резистор), позволяет решить вышеуказанную проблему. Устройство создает оптимальную нагрузку цепи током, превышающую ту, что дают светодиодные лампы для автомобилей. Другими словами, происходит имитация активного потребления электричества до порога, который расценивается системой контроля как норма, и она не срабатывает.
Конечно, многие автомобилисты уже давно оценили практичность LED-автоламп, и позаботились о том, чтобы заменить стоковые приборы на них. Однако, например, при установке освещения на светодиодах в поворотники, реле поворотов реагирует так, словно лампа перегорела. Это происходит потому, что реле рассчитано на мощность, характерную для галогеновых устройств. Специальные контроллеры для светодиодных ламп стоят немало, и обманка – отличный выход из ситуации.
Наш интернет-магазин предлагает широкий ассортимент обманок для светодиодной лампы с цоколем W5W (T10), H7, HB3 / HB4, W21/5W (7443), H8/H11/H16 и других, а также автомобильный нагрузочный резистор-обманку для указателей поворота. Продукция тщательно отобрана и прошла проверку на работоспособность.
Помимо реле существует еще одна проблема: бортовой компьютер. В транспортных средствах при подключении LED-ламп начинает мигать сигнал на приборной панели. Более продвинутые системы отключают питание или переключают ее на другие фонари (к примеру, стоп-сигнал будет перенесен на противотуманные фары).
Как установить обманку
Монтаж резистора выполняется посредством коннекторов, входящих в комплект. Они не портят провода, несмотря на то, что установка производится через небольшой разрез изолирующего материала, так обеспечивается контакт с проводником. Демонтаж происходит также просто, без каких-либо видимых следов установки.
Этапы монтирования обманок:
Технические параметры:
Термин «мощность» не означает потребляемую электроэнергию резистором. Это предельная рассеиваемая мощность, та энергия, которая может быть разнесена без перегрева. Обманки позволяют без особых усилий решить вопросы с подсоединением светодиодных ламп, которые дают яркий свет и обладают превосходными эксплуатационными свойствами. Качественное освещение – залог вашей безопасности в дорожном движении!
