Шумоизоляция потолка и замена обшивки

Когда начал писать этот пост, задумался о том, к какому разделу отнести его. Тюнинг, стайлинг или ремонт своими руками? Решил что тюнинг, ибо стайлинг это что-то для красоты и стиля, а тюнинг это изменение характеристик. А поскольку шумка меняет комфорто-акустичекие характеристики, значит точно тюнинг.
В качестве родной шумки на потолке был приклеен плотный поролон, толщиной 10-15 мм, насквозь пропитанный пылью. Когда я снимал старую обшивку, мне на голову буквально сыпался песок, а так же одна мышиная мумия.
Не знаю на что клеили на заводе, но клей однозначно хороший. Почти везде от него остались следы, а местами и куски поролона. Я попытался всё это отчистить и щёткой и растворителями, но быстрее и проще всего оказалось расплавить остатки поролона горелкой. Кое-где на потолке была отслоившаяся краска и лёгкая ржавчина, всё это дело я подчистил корщёткой и закрасил из баллончика.
Все шумоизолирующие материалы приобрёл в магазине VipCar36, там же меня проконсультировали.
Первым слоем я использовал мастичный вибродемпфирующий материал (в народе просто вибра) StP GB3, толщиной 3 мм. Для работы рекомендую не жлобиться и купить прикатной ролик с длинной ручкой, иначе сбитые пальцы обеспечены.

Оптимальная температура для подобных работ 20-25 градусов + солнце, на котором можно подогреть листы. Но сейчас осень, поэтому у меня было +15 и строительный фен для прогрева. Грел всегда и по разному, где-то только лист, где то и лист и потолок, где-то уже после приклеивания, перед прокатыванием. Клеить тяжёлые листы вибры на потолок дело весьма неблагодарное. Хорошо хоть липнет на ура.

Что бы оклеить весь потолок виброй потребовалось примерно 8-10 часов.

Не считая того, что это было неудобно, работать с виброй достаточно приятно. К тому же отходов от неё не остаётся. Количество швов не влияет на качество работу вибры, поэтому все мелкие обрезки можно приклеить в неудобные места. А после совместной прикатки соседних листов, они вообще слипаются и шов остаётся только на фольге.

Всего было затрачено 10 листов, размером 0,75*0,47 метра. От 10-го даже остался кусочек.

Тут как и в обоях — не должно быть пузырей. С той лишь разницей, что пузыри на обоях — просто некрасиво, а здесь это место появления конденсата и как следствие — коррозии. Поэтому те места, куда не подлезал валик, я прокатывал его ручкой и плоской отвёрткой. Самым неудобным местом оказался изгиб в нижней части потолка. Ему я уделял особое внимание, от души прикатывая ручкой от валика.

Кроме того, в некоторых статьях рекомендуют заклеивать 50-80%, а не всю поверхность. Объясняется это тем, нет большой разницы в эффективности, и где-то читал, что даже может привести к низкочастотным шумам, типа гула. Но я решил клеить по хардкору, везде куда дотянусь. Поэтому непроклеенными остались лишь небольшие участки под рёбрами жёсткости. Залезть туда можно, но слишком неудобно, надо же потом будет и прикатать ещё.
Работать с потолком оказалось удобнее всего стоя на коленях. Поэтому на второй день, когда у меня уже болели шея и ноги в коленях, я купил щитки и дело пошло веселее.

Вторым слоем я проклеил акустический войлок 10 мм толщиной, так же фирмы StP. Из плюсов работы с войлоком могу назвать очень лёгкий вес и хорошую клейкость. Оторвать приклеенный кусочек очень проблематично.

Как шумопоглотитель войлок весьма и весьма хорош. Но вот работать с ним мне не понравилось совсем. Причин несколько:
1) Не тянется. Это заметно усложняет монтаж на неплоских поверхностях. Приходится резать, а каждый шов здесь это открытое окно для шумов.
2) Слоистость материала. Как следствие складки и неинформативность лицевой стороны Прикатывая вибру, ты сразу видишь пузыри, а здесь такого нет. Понять как легла внутренняя сторона совершенно непонятно, остаётся лишь надеяться на хорошую клейкость.
3) Скорее это как следствие из 2-го. Плохо режется канцелярским ножом. Ножницы решают эту проблему, но когда нужно подрезать по месту, это не всегда удобно.

4) Ну и ещё одним минусом можно назвать большее количество отходов. Я конечно психанул и задние углы, имеющие округлую форму заклеил обрезками, пожертвовав эффективностью. Но тем не менее, некоторые обрезки остались.

Что бы оклеить весь потолок войлоком потребовалось примерно 6-7 часов.
Покупая войлок я взял слишком большой запас, из 7 листов размером 1*0,75 метра, я израсходовал только 5. Думал проклеить ещё один слой, но потом не стал, решив, что клеиться будет плохо, да и позже наверняка найдётся более полезное применение.

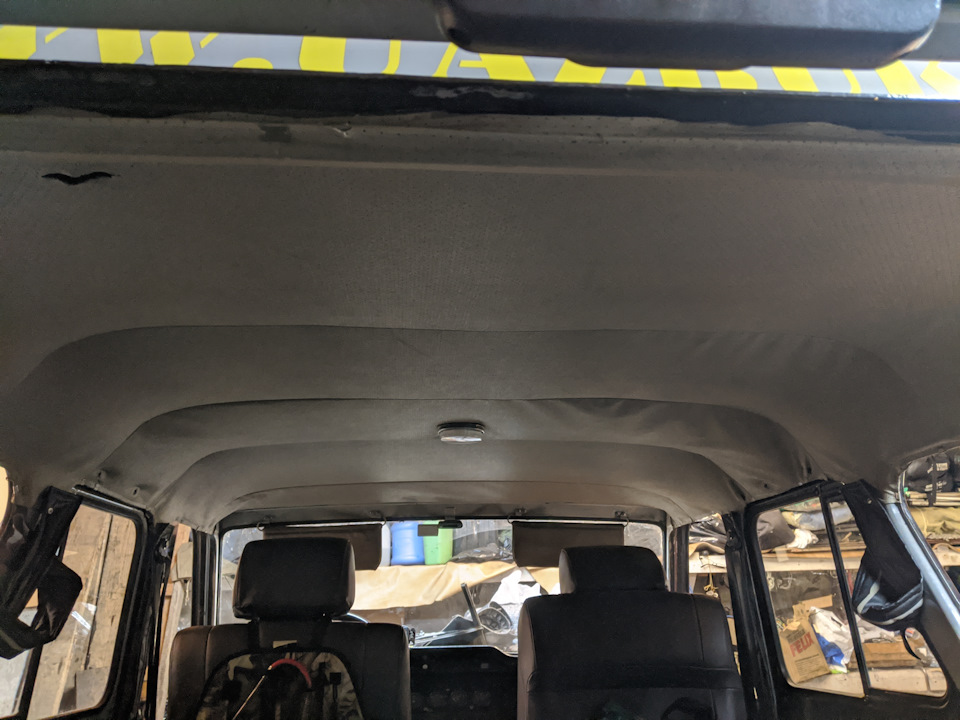

Последним этапом потолочных работ стал монтаж новой обшивки. Я заказал её на autodesign73.ru вместе с кучей всяких ништяков. Материал такой же как и у старой — светло-серая кожа молодого дерматина (точнее винилискожа). Отличается лишь отсутствием перфораций, что на мой взгляд хорошо — меньше пыли будет забиваться в войлок. Разобравшись где у новой обшивки перед, а где зад (спасибо меткам на внутренней стороне), я поочерёдно переставил в неё дуги из старой и отправился монтировать.

Дуги оказались разными по форме, поэтому я решил устанавливать их на те же места. Начало установки пошло лихо, только подкладывай шайбы на дуги, да вставляй.

А вот дальше уже начался геморрой. В первую очередь это касается способа крепления переднего края. Хотел бы я взглянуть в бессовестные глаза того инженера-конструктора, который придумал это! ЧТО БЫ ПОМЕНЯТЬ ОБШИВКУ ПОТОЛКА, НУЖНО ПОДНЯТЬ КРЫШУ И ВЫТАЩИТЬ ЗАДНИЕ БОКОВЫЕ СТЁКЛА! КАКОГО ХРЕНА?!
Ну да ладно, это лирика, дальше как всегда, сначала сломаем, потом читаем инструкцию. Не зная как правильно натягивать эту хрень, я провозился пару часов. После чего пошёл гуглить, информации оказалось мало, поэтому опишу процесс подробнее.
1) Просовываем передний край между крышей и рамкой лобового с небольшим запасом. Очень удобно это делать, если стекла нет, как было у меня. Но снимать стекло только ради этого, на мой взгляд, не стоит. Я выравнивал от середины к краям, предварительно сделав метку маркером на внутренней стороне.
2) Опускаем крышу, что бы прижать край, ибо он всё время норовит убежать внутрь. Регулировать силу прижатия можно засунув плоскую отвёртку под центральную стойку (между дверями) и приподнимая крышу когда нужно. Выравниваем передний край, у меня он остался чуть виден с наружной стороны.
3) Аккуратно протыкаем в обшивке отверстия под болты, притягивающие крышу к рамке лобового. Закручиваем сами болты. Я сначала проткнул и наживил края и центр, а потом все остальные. Всего тут 11 болтов, спасибо конструкторам.
4) Натягиваем обшивку на дугах, поворачивая их вверх-назад. Тут я упустил момент и плохо спозиционировал полотно по центру. Оно уехало на пару сантиметров вправо. Не критично, но всё же не феншуй, да и складки остались.
5) Вырезаем отверстие под люк, и прижимаем обшивку рамкой.

Вырезая отверстие под люк, пришлось разрезать шов, который сразу же стал расползаться. Зашивать его на месте оказалось не очень то и удобно.

6) Закрепляем бока и заднюю сторону. Как тут делать правильно я не знаю, поэтому опишу как делал я. Но должен сказать, что у меня остались складки.
Сначала я хотел зафиксировать края скобами, но одновременно натягивать полотно и цеплять скобы оказалось неудобно. Поэтому первоначально я зафиксировал бока поручнями и крючками. Скорее всего я тут слабо натянул, что и привело к появлению складок.

После этого в ход уже пошли скобы. Поскольку старые были сильно деформированы, я купил новые, правда от Жигулей, они оказались меньше размером. УАЗовских, как ни странно, в продаже не оказалось.

Подрезать излишки я не стал, а просто завернул край внутрь. Не пришлось возиться с расползающимися швами, да и на стойках выглядит приличнее. Скобы на рёбра аккуратно набивал молотком и после подправлял плоскогубцами. Местами дополнил новые скобы старыми, более крупными.

Возможно, если закрепить сначала скобы, то потом при установке поручней, они немного натянут обшивку и будет прям красота.
Как были зафиксированы задняя сторона и углы я уже забыл, поэтому пришлось импровизировать. Натянув обшивку, я зажал её кронштейнами крепления задней двери и полосой из оцинковки.

Углы пока оставил не закреплёнными, позже попробую натянуть их и зафиксировать скобами. Старая держалась вроде бы как-то так Скорее всего придётся делать там складки, которые потом закроются обивкой боков.
Натянув потолок можно ставить на место задние стёкла. Что бы было проще, предварительно вставляем в паз уплотнителя бельевую верёвку толщиной 4-5 мм. Более тонкая будет прорезать уплотнитель, а более толстую неудобно вставлять и вытягивать. У меня уплотнители уже старые и не такие эластичные как хотелось бы, а новых в продаже я не нашёл. Поэтому даже толстая верёвка их рвала и приходилось постоянно подправлять плоской отвёрткой. Концы верёвки выводим в середине верхнего края. Его же и вставляем первым, наживляем так сказать. Дальше один человек снаружи поддавливает стекло вверх и внутрь, а второй изнутри тянет за концы верёвки. Вытягиваясь из паза, она отворачивает уплотнитель и накидывает его на ребро. Для полного феншуя можно ещё всё это дело сбрызнуть силиконом. Правда я об этом вспомнил только когда начал вставлять лобовое стекло. Там кстати, удобнее вставлять втроём, иначе тому кто снаружи придётся залезать на капот.

Складок конечно получилось много, а учитывая, что сейчас холодно, летом, когда станет жарко, потолок вообще может превратиться в шарпея. Будем наблюдать, и если что — перенатягивать.
Требуемые инструменты и материалы:
1) Вибродемпфирующий материал StP GB3, 10 листов (3,5 кв. метра): 2200 руб.
2) Акустический войлок StP 10 мм., 5 листов (3,75 кв метра): 1350 руб.
3) Обшивка потолка УАЗ 3153, 3159: 1300 руб.
4) Скоба крепления обшивки потолка 210106, арт. 0041843719, 50 шт: 900 руб.
5) Прикатной валик, длинная рукоять, ролик 30 мм: 350 руб.
6) Наколенники: 150 руб.

Источник

Вялая подготовка к сезону. Шумоизоляция потолка

С прошлой записи дособрал морду. К слову, цель выполнена, сброшено 15 кг. 🙂

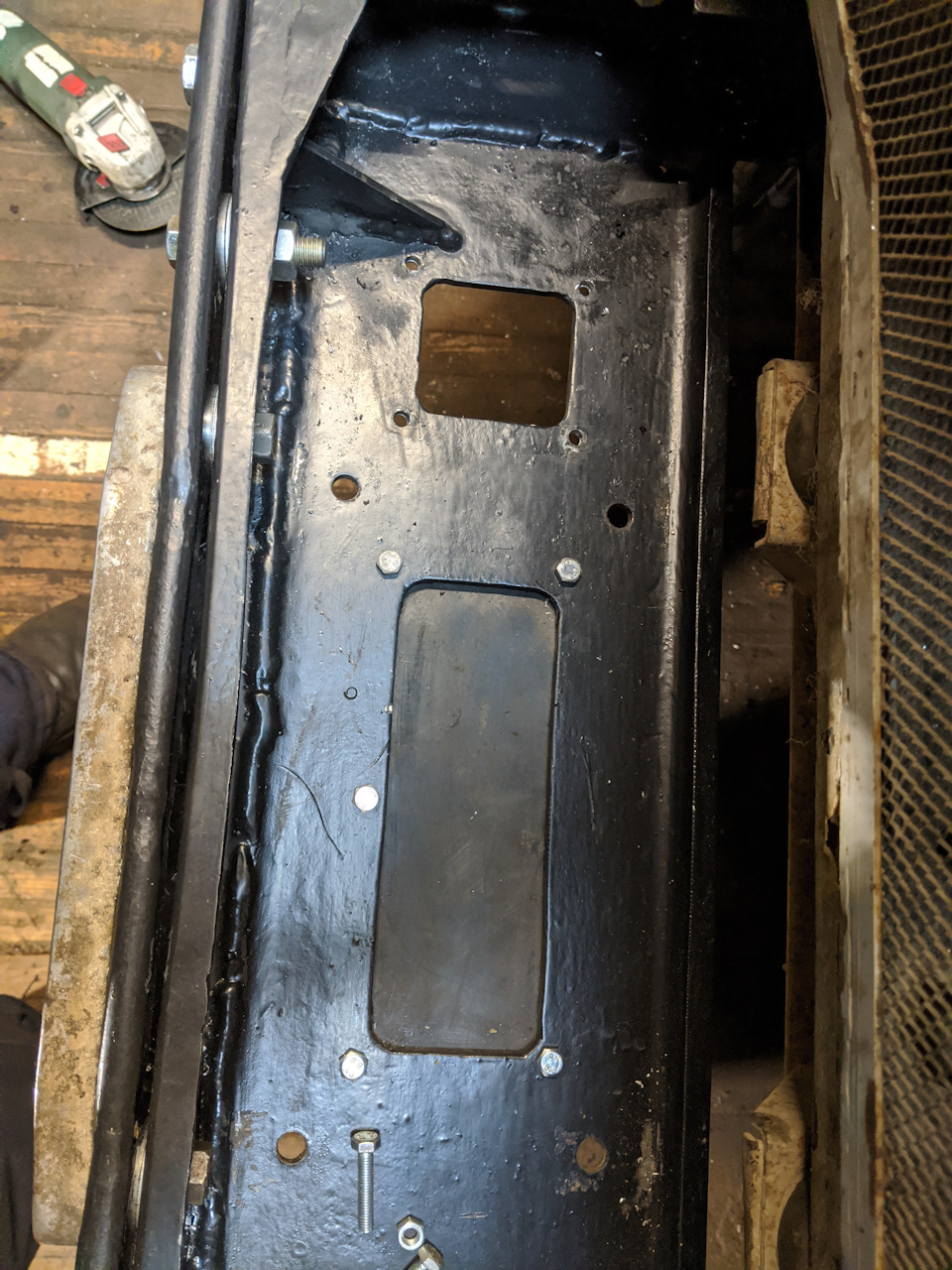

Отверстия в площадке закрыл резиной, чтоб грязь в лебедку не собиралась.

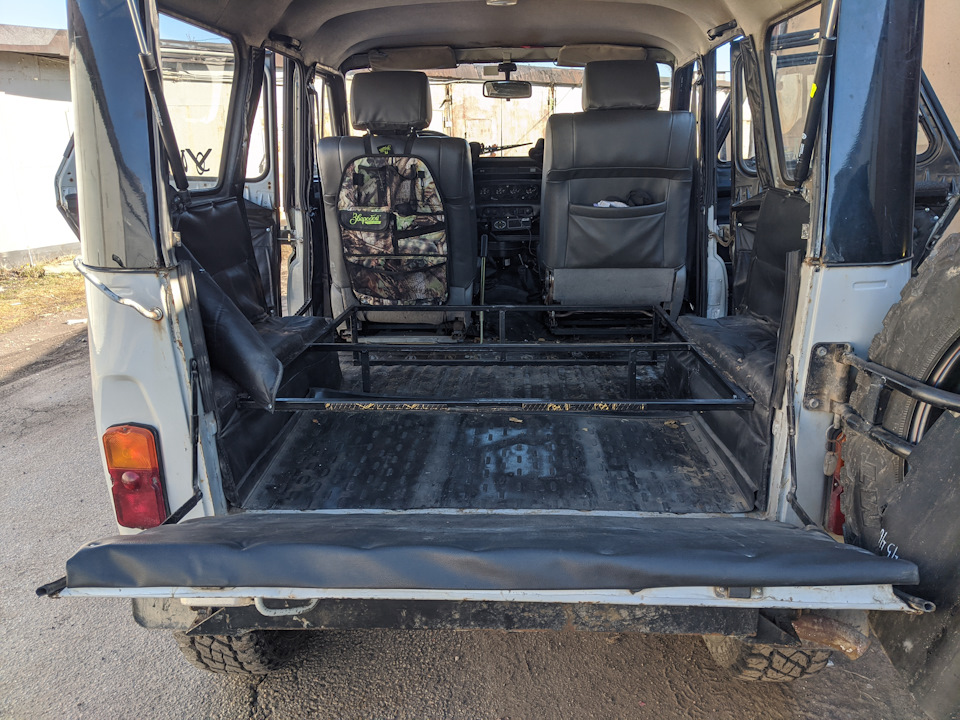

Начал генеральную уборку.

Нашел кучу заначек по машине. 🙂

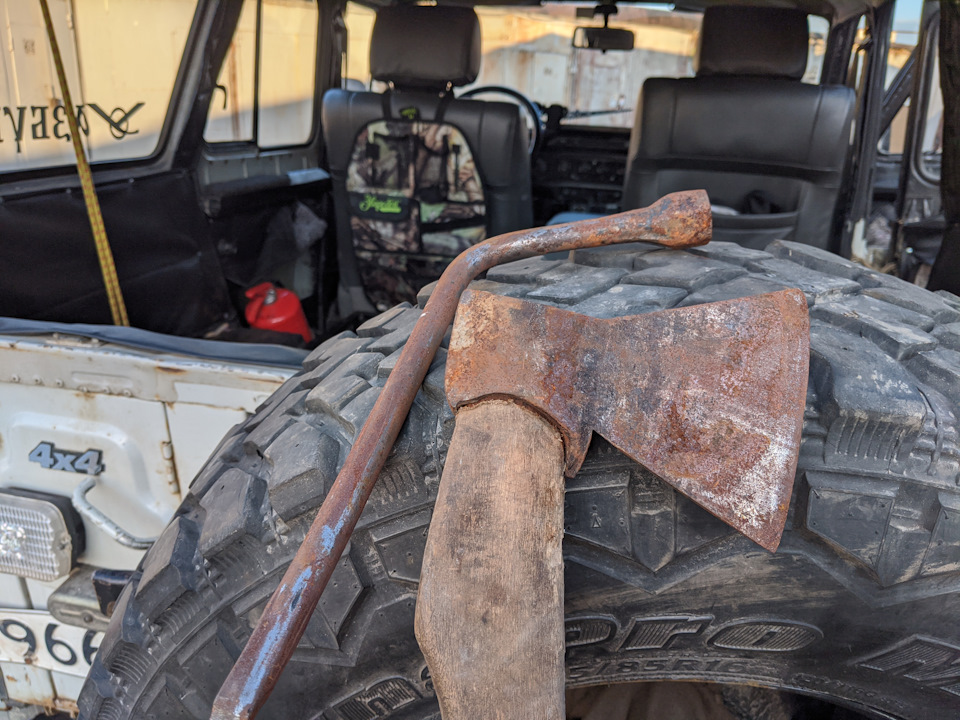

Давно не пользовался ни балонником ни топором, поэтому знатно офигел от их вида.

Причина проста — плохая вентиляция ночью. Влаге из дыхания просто некуда деваться. Вроде вытяжка есть, но она слабая, к тому же выгоняет наружу не весь воздух, часть его гонит под обшивку. Буду исправлять.

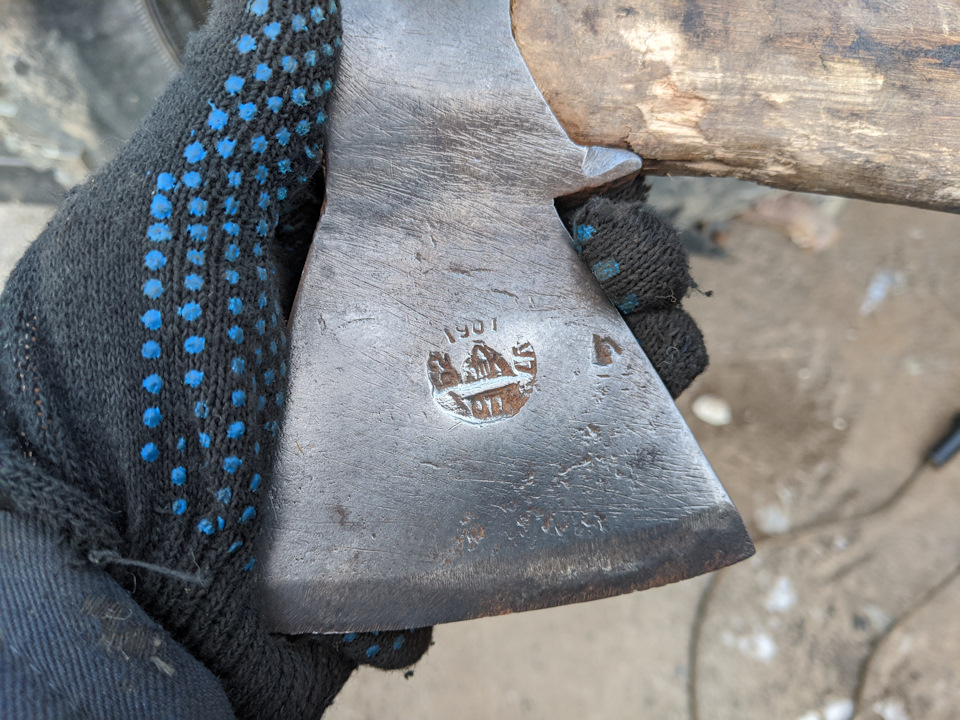

К слову топор — настоящий раритет. Дед подогнал, когда у меня уазик появился. Клеймо 1901 года. 🙂

Дальше отправил передние двери в Подмосковье на тюненх, после чего подготовка и стала вялой. Человек на карантине, так что мне никуда и не выехать. 🙂

Так что решил заняться снижением шума в салоне. В основном аэродинамического, а то и 90 и 130 по шуму воспринимаются одинаково. 🙂
Вообще там нужен комплекс операций, но начал с шумки потолка, давно хотел, ибо выглядела она вот так:

Изначально хотел сделать по классике — целиком виброй, потом целиком спленом или акцентом.
Но вовремя подсмотрел у mohctpoxod более грамотный подход.

Первым слоем — естественно виброизоляция, но не во всю крышу, а кусками, чтобы убрать звон и не более. Проклеивал сначала выштамповки, чтоб немного сровнять поверхность. После окончания в центре крыши остались слегка звонкие места. Заклеил их и, кажется, переборщил. Звон ушёл, но появилась низкочастотная вибрация от ударов кулаком. За что можно выразить уважение фирме СТП, в числе прочего, так это за используемый ими клей — хрен оторвешь. Смирился 🙂

Второй слой — сплен, целиком крыша, кроме усилителей. По сути в качестве теплоизоляции.

Третий слой — волокнистый шумопоглатитель, акустический войлок. Два слоя между усилителями.

И третий слой войлока перекрывающий усилители.

Чтобы не так сильно нарушать возможность усилителей проветриваться — убрал клей с войлока в местах прилегания к ним

Есть еще мысль спилить упоры капота и передний водосток, по идее они много шума генерируют, но это если не хватит шумки потолка.

Плюс надо бы сделать два полноценных контура уплотнителей на дверях, а то на данный момент это есть только сверху, снизу — одинарные.

Источник

Обивка потолка УАЗ Хантер (Черный ромб)

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.

Источник

Обивка салона, утеплители, тенты и пр. на УАЗ

Обивка салона, утеплители, тенты

Обшивка и ее особенности

От качества обивки салона зависит внутренний вид машины. Здесь важна отделка:

Функции обшивки не ограничиваются эстетикой. Применение войлока или поролона важно для качественной теплоизоляции. В особенности в прохладные месяцы. Для обшивки дверей производители часто используют очень тонкий материал прослойки, поэтому утеплить этот элемент желательно по всему периметру. Поскольку дверь – место очень заметное, элементы обивки должны быть четко подобраны по размерам.

Дополнительные элементы

Мы предлагаем утеплители для дверей и других частей салона для автомобилей УАЗ Буханка, Патриот и Хантер, а также ГАЗелей. У нас вы найдете коврики:

Мы предлагаем различные варианты обивки дверей: из ковролина, влагоустойичвые, на ДВП, на поролоне. Очень удобны в использовании покрытия для пола салона и багажного отсека из автолина или линолеума.

При эксплуатации автомобиля в неблагоприятных погодных условиях незаменимы утеплители капота. Такое приспособление сохраняет нормальную температуру всех агрегатов, расположенных в этом под крышкой капота, обеспечивает их работоспособность и предотвращает промерзание. Для защиты от влаги есть специальные непромокаемые утеплители. Аналогичным образом можно защитить радиатор не время холодов.

Для обустройства багажного отделения можно воспользоваться ковриками из пластика или резины. Это поможет сохранить машину в чистоте и предотвратить загрязнение обивки. К тому же процесс чистки в этом случае значительно упрощается. Коврики в салон и кабину помыть намного проще, чем обшивку.

При желании можно приобрести комплект обивки для дверей и обновить интерьер салона. Особенно актуальная такая покупка при сильном износе или загрязнении материалов. Обивку потолка выбирают в соответствии с моделью авто, каждый вариант идеально подогнан для установки на соответствующую модель.
