Перетяжка потолка кожей молодого дермантина

Долго думал, что перетяжка потолка в Буханочке не нужна, обойдусь штатной обшивку, которую снял ещё года два назад, затеяв работы по переделке салона. Но когда извлёк свёрнутую обшивку из недр гаража, решение поменялось автоматически.

Во-первых, штатная обшивка (та, что перфорированная) была грязная, местами рваная и вообще непрезентабельного вида. Как-то я про это совсем забыл, рассчитывал на то, что она «ещё походит».

Во-вторых, она оказалась половинчатой. Как я мог об этом забыть?! Перегородку между салоном и грузовым отсеком я же убрал. В грузовом отсеке ведь было чисто железо, без обшивок.

Короче, штатная обивка отправляется в мусорку, а я лезу гуглить, как делается перетяжка потолка руками среднестатистического УАЗовода

Оказывается, всё давно известно и испытано не на одной буханке. Хороший сайт — эта УАЗбука, что бы без него делал.

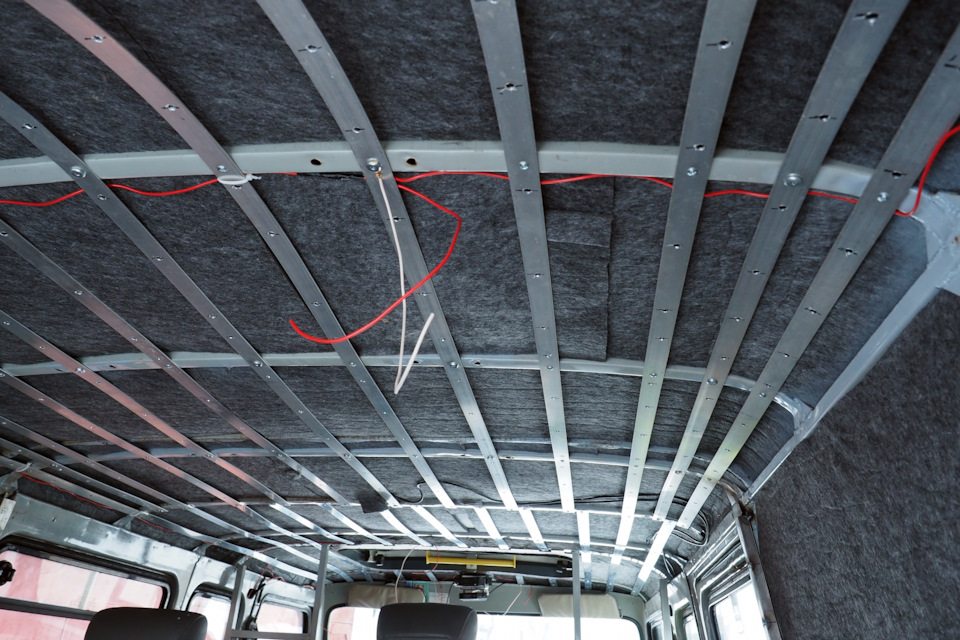

В общем, берёте какие-нибудь металлические направляющие и прикрепляете их к ребрам жесткости крыши. Чаще всего народ распускает пополам квадрат-трубу 30х30. Из одной трубы получается две П-образные жлыги эдак 30*13 мм в сечении.

Я решил немного сэкономить на весе и высоте конструкции. Купил в строительном магазине алюминиевые полосы 4*40 мм в сечении.

В нужных местах сверлим дырки, монтируем в них резьбовые заклёпки, прикручиваем полосы. Разумеется, нужно заранее сделать правильную шумоизоляцию крыши, чтобы больше не возвращаться к данному вопросу.

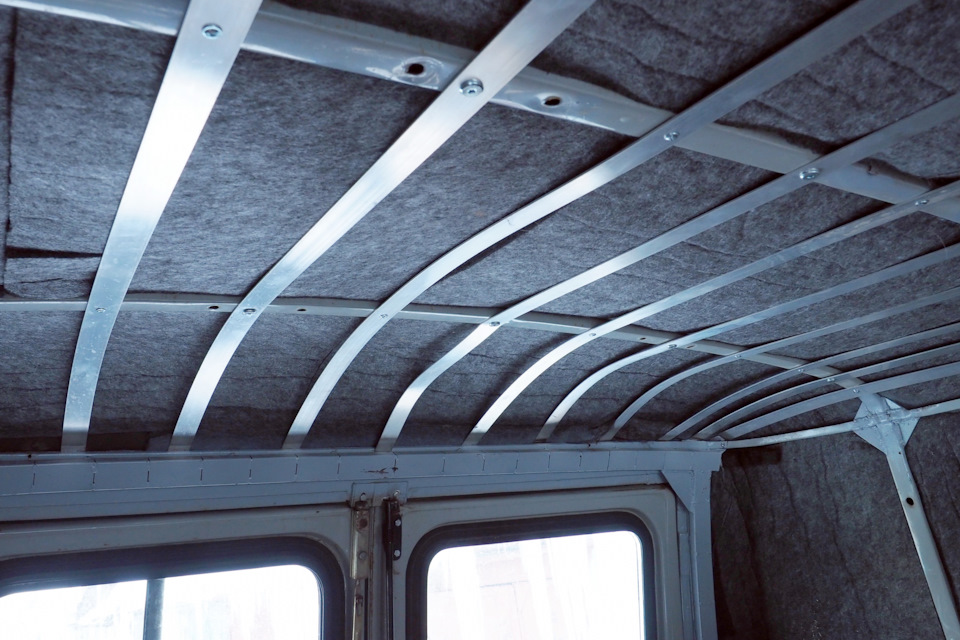

Вот так всё выглядит сзади. Над проёмом полосы никак не крепятся, они просто воткнуты между проёмом и крышей. Всё плотно, ничего не болтается.

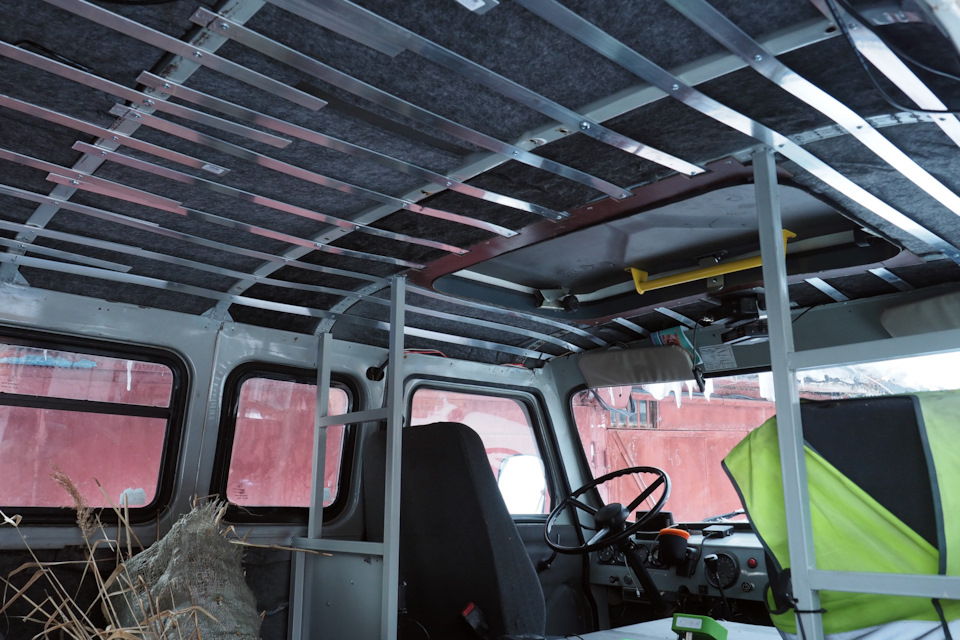

Так всё выглядит в середине салона. Полосы не на всю длину, приходится стыковать.

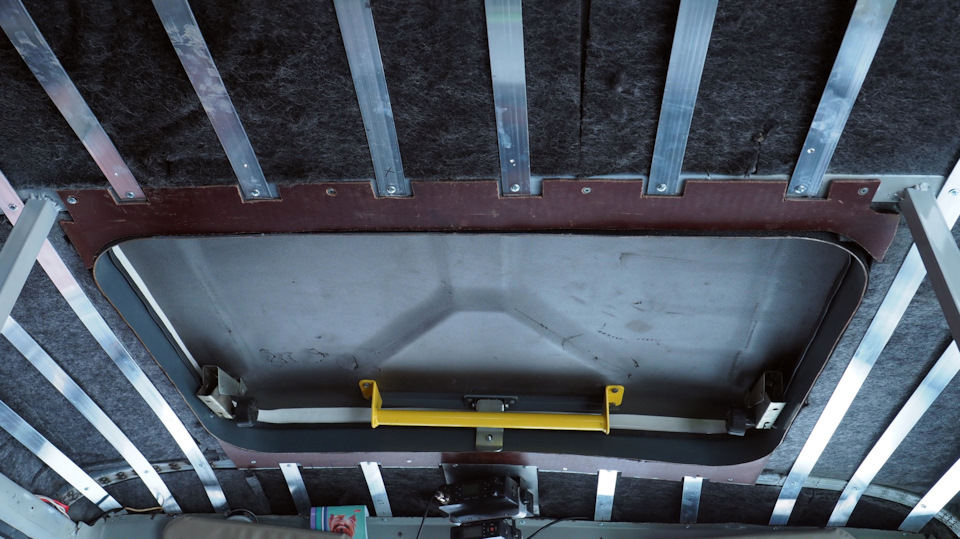

Вот так полосы выходят около люка. Обратите внимание на коричневую плашку, она тоже предназначена для перетяжки потолка. В ней тоже будут сверлиться отверстия для клипс.

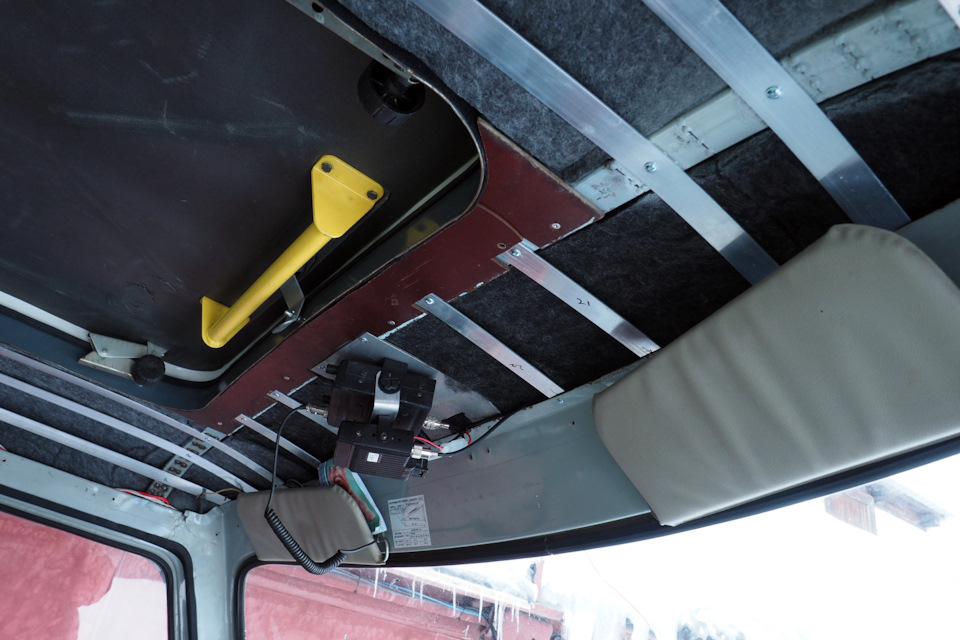

Вот так полосы крепятся в районе лобовика. Передний край прикручивается к кромке кузова. Также видим коричневую плашку.

Аккуратно обрезаем все торчащие куски. К ним ничего крепиться не будет, они не нужны.

Сразу стало аккуратнее и эстетичнее.

С нетерпением жду комментариев, как у меня сейчас машина сгниёт из-за электрохимической коррозии.

Алюминий и железо, гальваническая пара… Ну вы поняли…

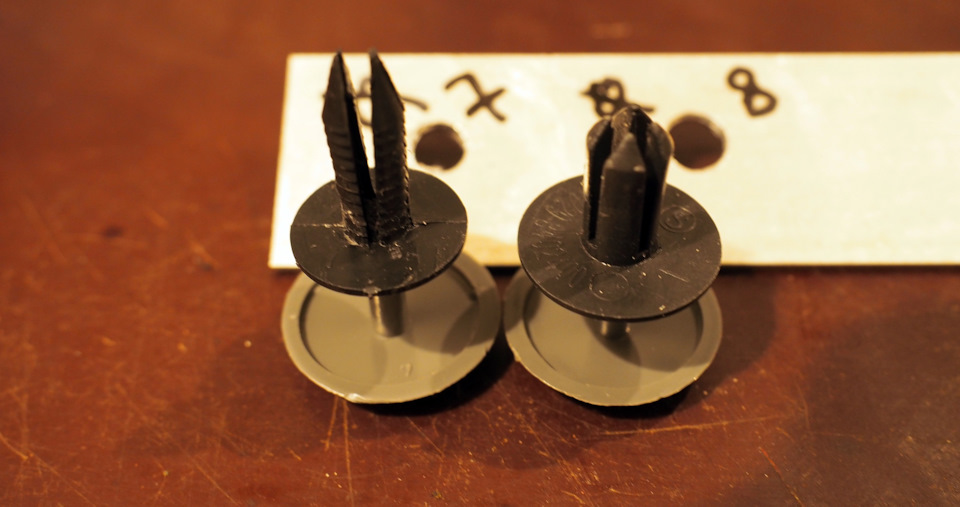

Идём в ближайший магазин и изучаем ассортимент двухсоставных клипс. Слева — клипса от Газели. Справа — от чего-то другого.

Затем пробуем определить, каким сверлом делать отверстия под клипсы, чтобы они сидели надёжно, но не вылетали.

Опытным путём выяснилось, что для газелевской клипсы надо искать сверло на 7,5 мм. Вторые клипсы — дрянь полная, в дело не подходят.

Вооружаемся дрелью и сверлим-сверлим-сверлим отверстия под клипсы.

Я старался сверлить в шахматном порядке через каждые 15 сантиметров. Как захотите сделать вы — дело ваше.

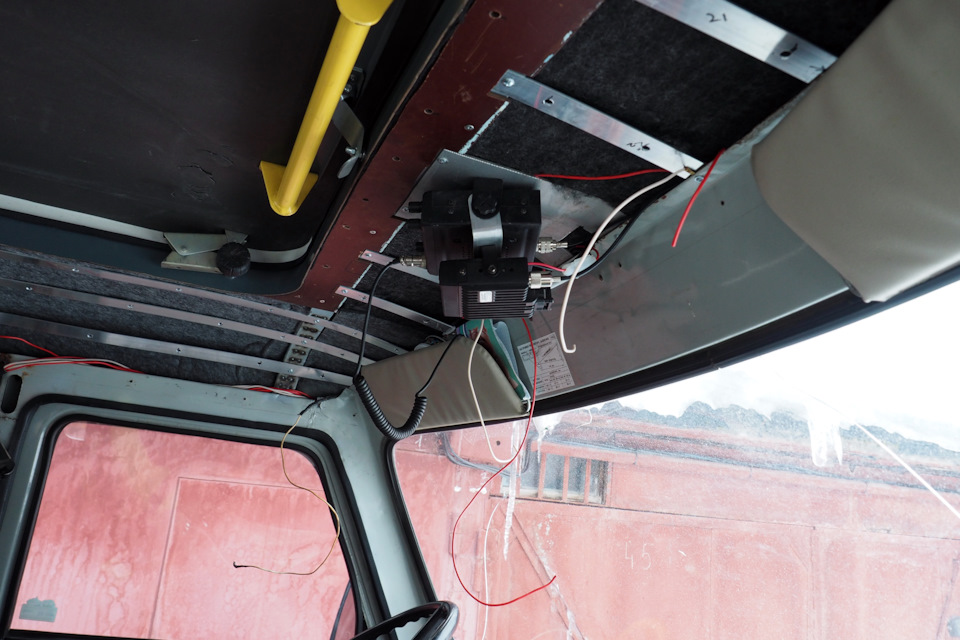

Заодно протягиваем провода под светильники.

Один светильник запроектирован сзади, в спальном отсеке.

Второй светильник будет жить сзади люка, над столиком.

Ещё два светильника будут по бокам от рации. Водителю — свой, штурману — тоже свой.

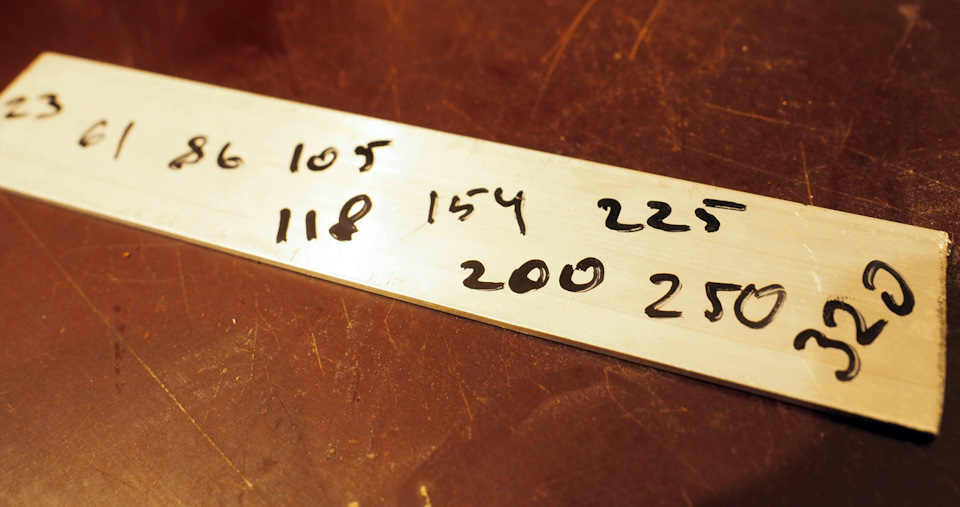

Считаем, сколько же дырок мы просверлили в полосах. Сколько же клипс требуется прикупить?

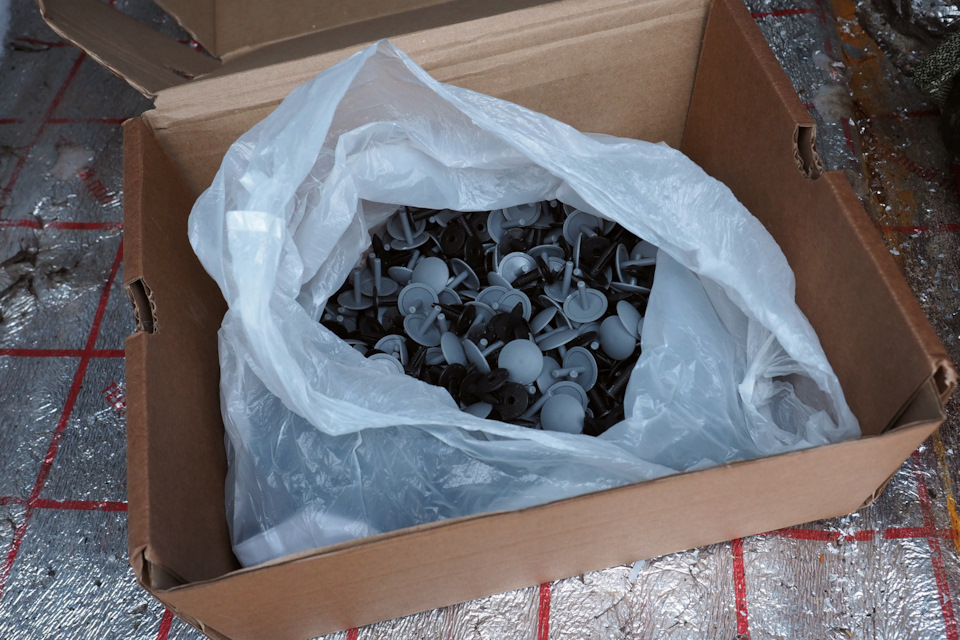

Взял с запасом. Штук эдак четыреста.

Во-первых, часть я сломаю и потеряю при установке.

Во-вторых, нашел место, где их продавали по 1,5 рубля за клипсу. Чего бы и не взять, раз бесплатно раздают.

Покупаем в швейном магазине синтепон (я взял толщиной 30 мм). Кто-то делает с поролоном, но мне это показалось плохой идеей. Поролон со временем высохнет и будет сыпаться, а синтепон так подло себя вести не должен.

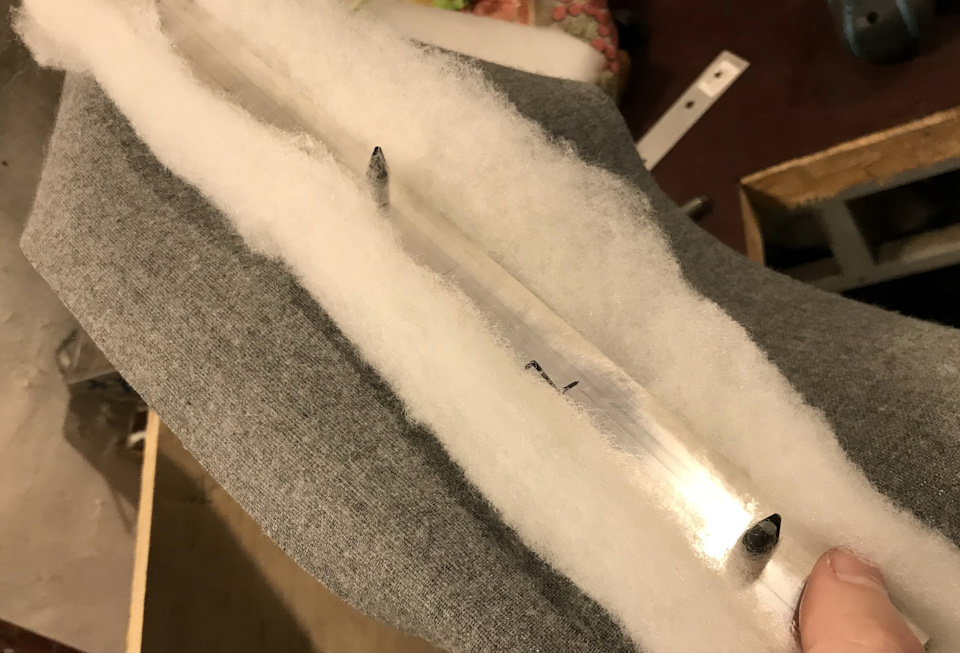

Находим у синтепона середину и крепим его к центральной полосе первой частью клипс.

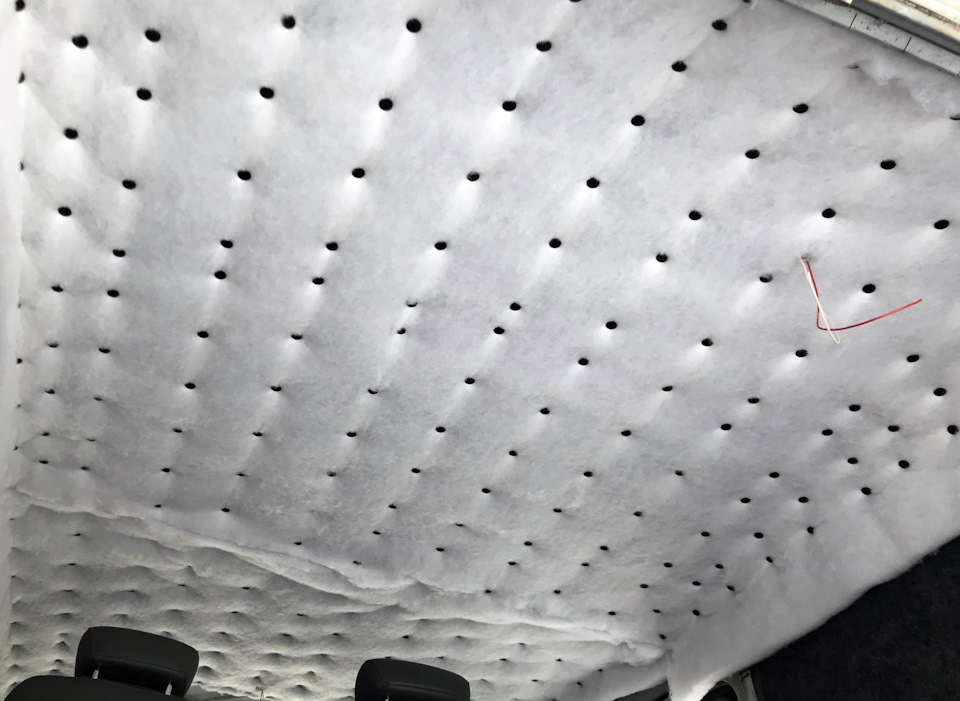

Постепенно, клипса за клипсой, синтепон натягивается на крышу.

Таким же манером натягивается кожа. Сначала прикрепляется середина, а потом равномерно растягивается в стороны.

Всем очевидно, что в дело идёт вторая часть клипсы?

Проткнуть кожу клипсой довольно сложно, возьмите для этого гвоздик-сотку, он лучше всего подходит по толщине.

Кожу взял бежевого цвета.

Сначала думал над каким-нибудь двухцветным решением, типа «зеленый перед, синий зад», но, когда посмотрел на кожу в магазине, все варианты кроме бежевого отпали.

Вот так получается в законченном виде.

Уверен, каждый второй комментарий будет мне открывать глаза, что клипсы серые, а потолок — бежевый.

Патриотовские плафончики со светодиодной энергомашевской платой — мои любимые.

Синтепон немного продавился в месте крепления клипсы, чем выдал прикольный рельеф.

Народ из более толстого поролона делает более выпуклый рельеф в стиле «обивка палаты в дурдоме», но мне так не нравится. Считаю, что небольшие элегантные неровности лучше всего подходят буханочке.

Вокруг люка встала специальная окантовка. Наконец-то она перестала пылиться в гараже.

По периметру кожа зафиксирована узкими алюминиевыми полосками.

В общем, красота неописуемая!

На ощупь потолок мягкий и приятный. В машине стало ещё тише и прохладнее.

Можете оценить результат в формате видео, может на фотках я чего упустил.

Хотите себе такой же потолок?

Покупайте материалы и действуйте!

Зуб даю, перетяжка потолка в Буханке — это очень легко, хоть и немного муторно.

Источник

Отделка крыши УАЗ’а (шумоизоляция, перетяжка, освещение)

Салон полностью собран. Но всё по очереди.

Крыша как и весь салон была содрана до металла, так как выглядела ужасно, высыпался старый поролон, дырки, даже следы жизнедеятельности мелких грызунов.

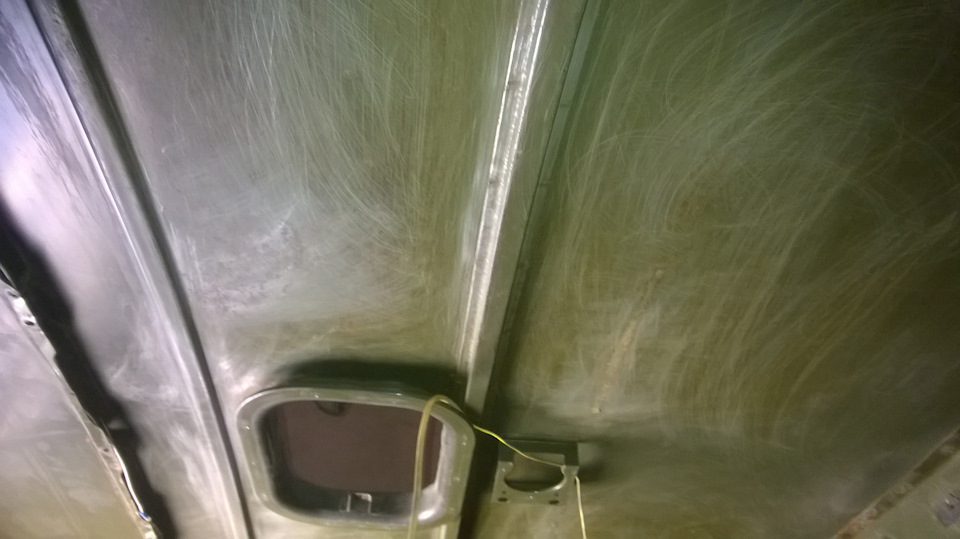

Сняв всё, стало видно что сам металл изнутри довольно бодро выглядит. Только передняя часть была с легкой ржавчиной.

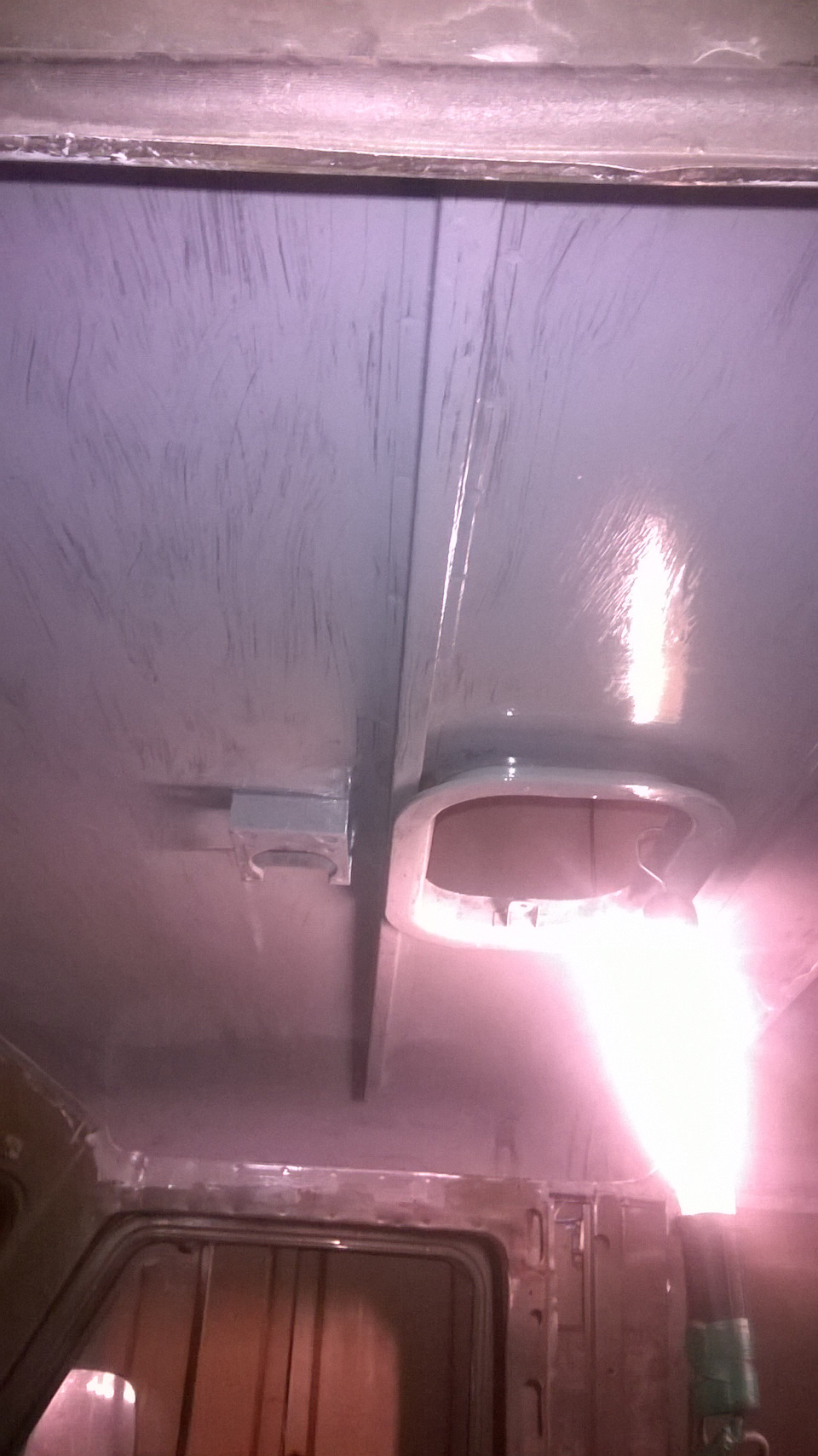

Зачистили, покрасили.

Покрашено обычной грунт-краской по металлу.

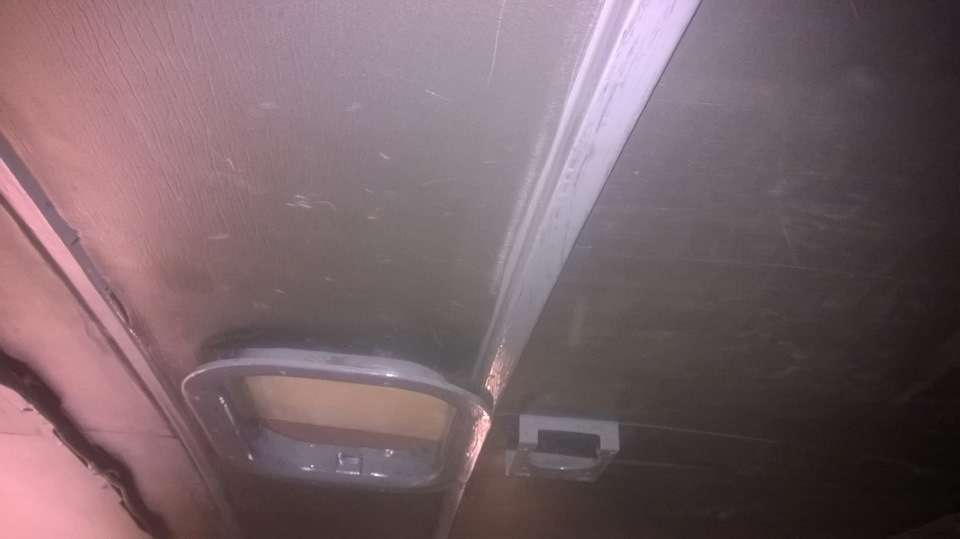

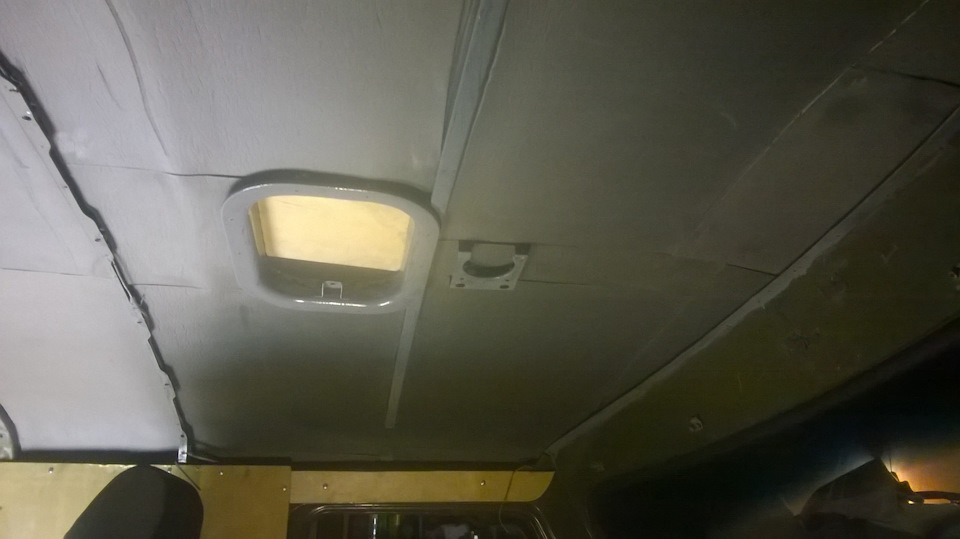

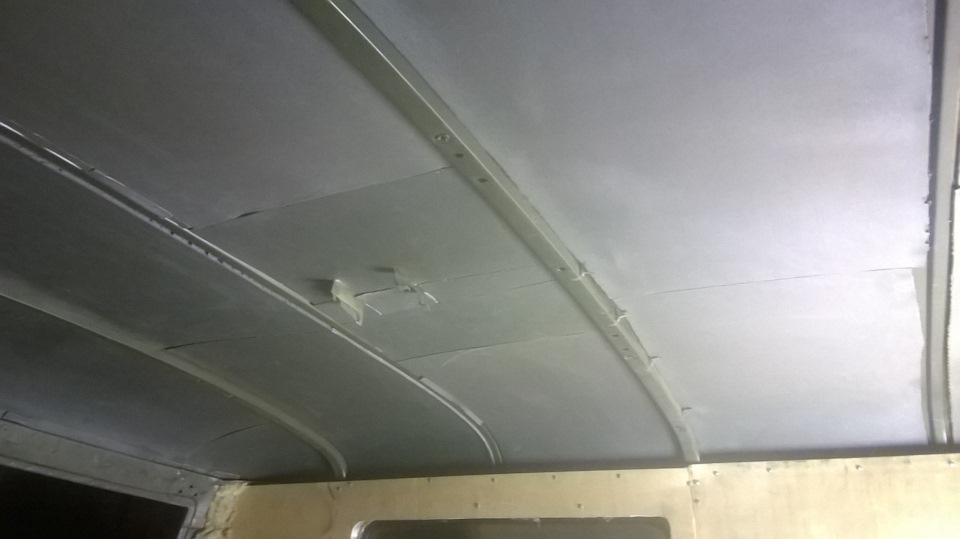

Вся крыша обезжирена и проклеена хорошим слоем сплена (в районе 8 мм, точно уже не помню)
От вибропласта решено было полностью отказаться, тяжёлый да и на такие объемы материала надо не мало.

В гараже валялся еще рулон тонкого сплена (где то 3 мм). Он пошёл вторым слоем в передней части авто.

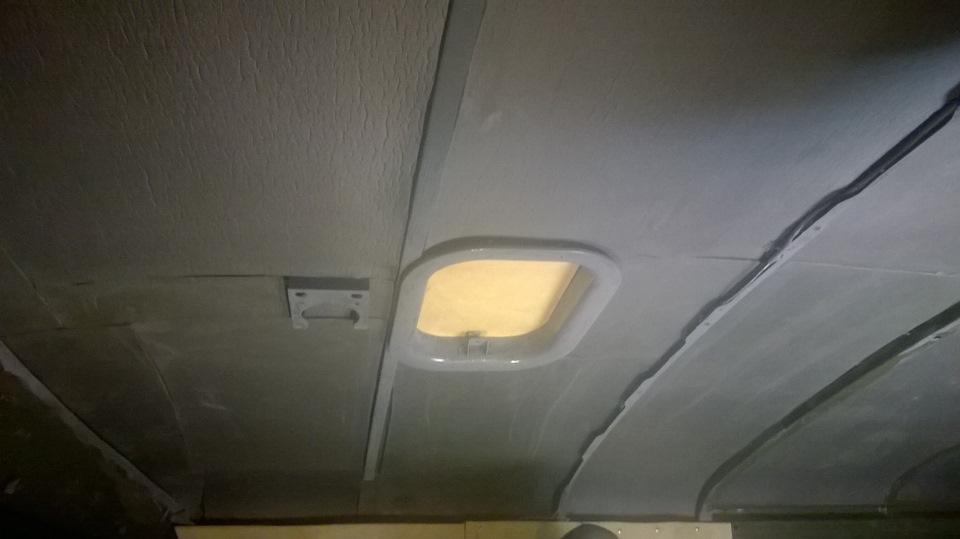

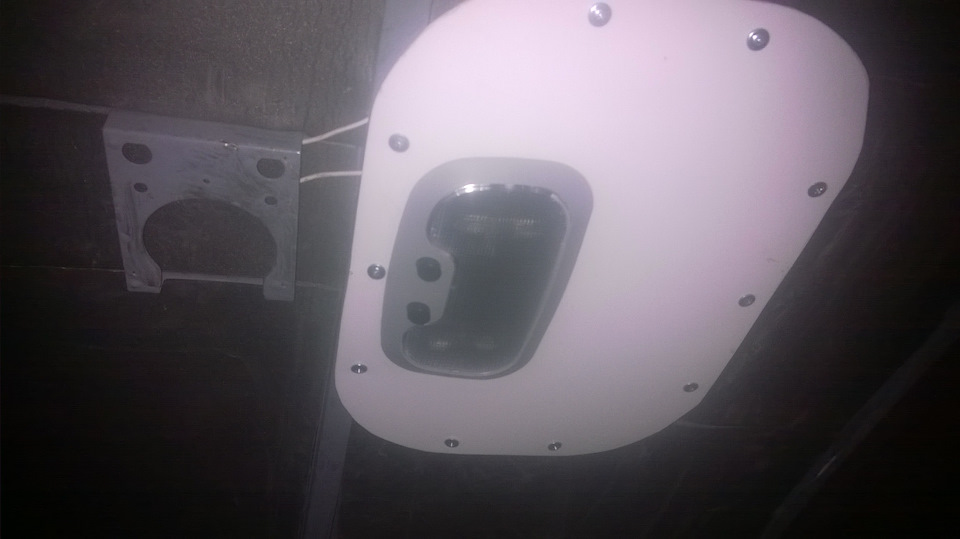

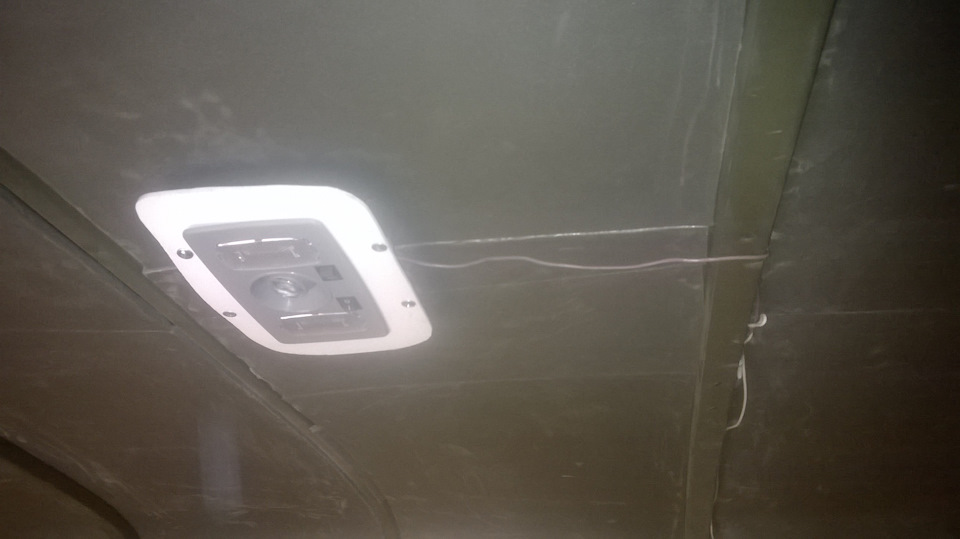

Далее были приобретены светильники, 3 шт от ГАЗели (по фото видно какие). Установлены соответственно: в задней части авто, по центру и спереди.

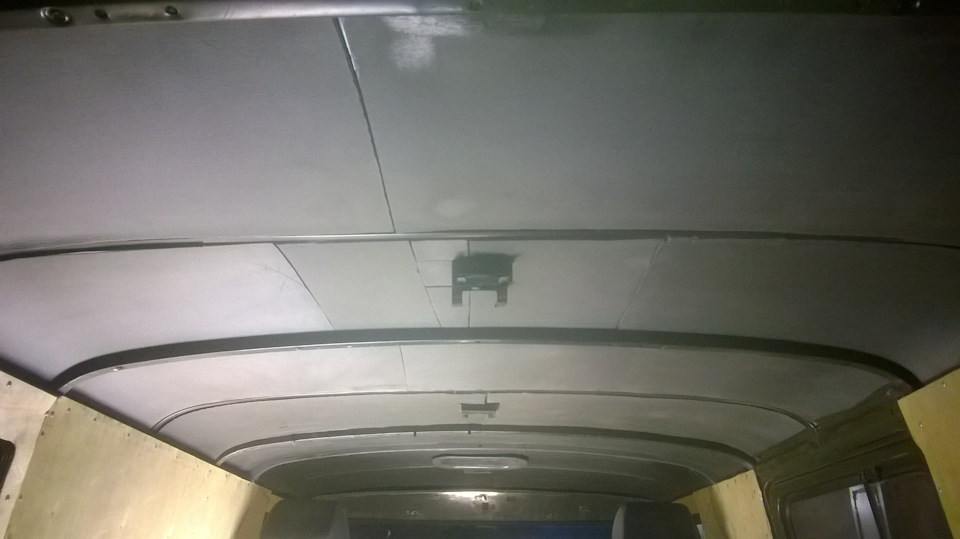

Далее был куплен материал на крышу и сшита крыша по аналогу старой в домашних условиях. С белым цветом конечно погорячились, но выглядит шикарно))

Когда устанавливали дуги поняли что они разные, разной длинны и по разному согнуты. По этому лучше запоминать откуда какая и ставить в те же места, но было поздно. Методом потбора пришлось повозиться, но всё на месте))

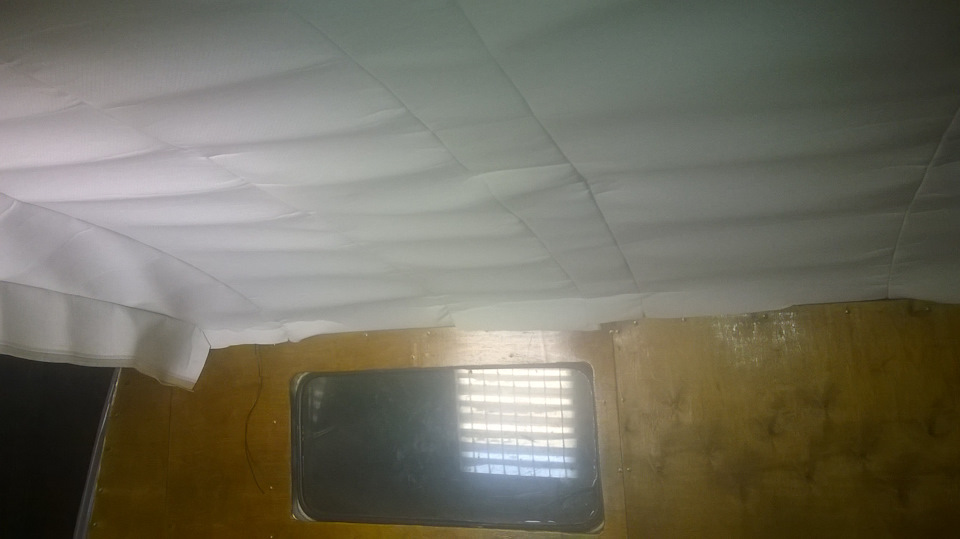

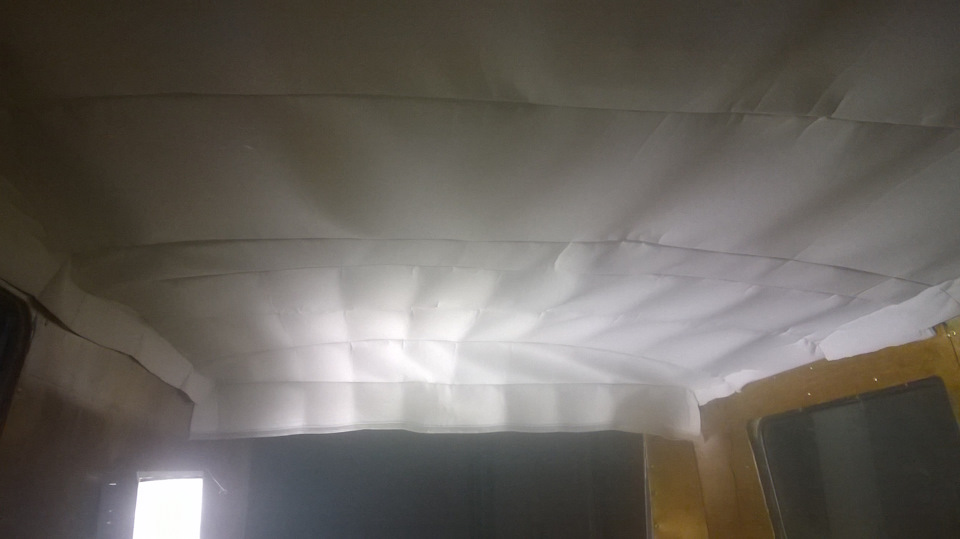

Далее натяжка и собственно результат:

Источник

Обивка потолка УАЗ 452 и их модификаций

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.

Источник

Перетяжка салона УАЗ «буханка» (часть 2)

Хочется продолжить рассказ о перетяжке салона.
«Умка» уже усиленно учится бегать на дальние расстояния.
А чтобы пассажирам было комфортно, потихоньку делаем салон.
Начало рассказа вот тут: www.drive2.ru/l/458905643059822977/
Мы попробовали сделать удобным место заднего пассажира.

Самая большая и простая деталь — карта двери салона.
Её вот и начали делать первой.
Ничего сложного. Прямоугольная деталь с закругленными краями.
Но, мы решили позаботиться об удобстве пассажира и сделать подлокотник.
Плюс, еще использовать его как ручку закрывания двери.
Из прямоугольного бруса сделали вот такую заготовку.

Поролон приклеили к дереву на обычный 88 клей.
Пристрелить скобой — не достаточно.
Поролон тогда тянется при обтягивании.
Теперь делаем выкройку.
Приложили одной стороной — обвели.
Приложили второй стороной — обвели.
Вымеряли среднюю часть нарисовали прямоугольник.
И дальше делаем отступ — 2 см, для швейных швов.
И ножницами вырезаем.

Теперь поролон приклеиваем к дверной карте и все обтягиваем.
А по готовности прикручиваем к двери машины.
Подлокотник, чтобы его не оторвали, прикрутили насквозь винтами.
И вот результат.

Дальше проще и одновременно сложнее.
Декорируем моторный щит.
Стоит три задачи:
— первая, сделать чтобы было чуть-чуть красиво.
— вторая, шумоизоляция моторного отсека.
— третья, для двух пассажиров нужен карман для вещей.
Честно скажу, почти день ушёл на разработку дизайн макета.
Так, не так, удобно, не удобно…
Принято решение сделать металлический каркас и обшить его фанерой.
Из профиля 15х15 свояли вот такую конструкцию.

Моторный отсек заклеяли в 4 слоя 10 мм войлоком.
Тепло и шумоизоляция просто потрясающая.
А все остальное обшили фанерой обтянутой кожезаменителем.
Вот такой финальный результат.

Изнутри салон смотрится вот так.

Очень много пришлось повозится с задними дверьми и багажником.
Ни одной ровной прямоугольной детали.
Всё крывое, фигурное, треугольное и трапецевидное.
Плюс, еще надо предусмотреть доступ к задним фонараям.
Мы сделали это вот так.

Дело движется уже к завершению.
Осталось сделать водительское и пассажирское место.
И доделать потолок.
Но об этом в следующей части.
Часто просят сфотографировать весь салон.
Вот так он выглядит.

Продолжение рассказа следует…
С большим удовольствием послушаем критику и замечания…

Источник

Часть первая «Разбираем салон»

Здравствуйте, Джентльмены!
…
Я, снова на связи! Продолжаем проект после небольшого перерыва.

Все откладывал на потом, но всё-таки решился заняться кузовными работами. Мне всегда казалось, что это самое сложное для меня.
Но как говорят: Глаза боятся а руки делают!
…
Сегодня, с самого утра рванул в гараж к тестю, чтобы начать с малого — нужно разобрать салон, снять обивки, лавочки, покрытие пола и фанеру.
На первый взгляд казалось, что за пару часов управимся, но. не тут-то было! То там что-то закисло, то тут саморез провернулся. В итоге, каждая мелочь отнимала не малое количество времени.
…
Мои планы:
1. Обварка кузова косынками.
2. Обрезка арок (на задних есть характерные проблемы), местами есть гниль и ржавчина.
3. Обварка профилем в круг.
4. Убрать эти чертовы локера и сжечь их))) собирают всю грязь под собой, потом всё это преет и гниет. В общем, отвратительная вещь!
5. Переварка пола в ногах водителя и пассажира (незначительно).
6. Частичная переварка ступеньки салона.
7. Покраска и коррозийная защита всех мест где проводили работы.
8. Шумо-изоляция салона и утепление.
9. Новое покрытие пола.
10. Штатное трехместное сиденье от УАЗ.
11. И вишенка на торт, это новые обивки салона и окон.

Работы вагон и маленькая тележка!
…
Когда разбирали салон, мне было интересно что там под обивками и полом. Оказывается все в достаточно хорошем состоянии, проблем минимум.
Грязи и пыли в салоне просто огромное количество, ведро наберется)) Хоть я и держу машину в постоянной чистоте, как вы могли наблюдать. Видимо, что с 2013 года все эти обивки и прочие, просто напросто, служили пылесборником.
Ну не беда! Продую компрессором все щели, так же, пройдусь пылесосом и сделаю влажную уборку!

С чувством выполненного долга решил написать этот посто)))
Всем хорошего вечера))
…
Продолжение следует!
