Ниппель редукционный что это

Что такое ниппель в сантехнических системах

В настоящее время разборное соединение стандарта «евроконус» широко используется во внутридомовых системах водопровода и отопления для подключения к трубопроводной арматуре металлопластиковых, полимерных, тонкостенных медных и стальных труб. Их ассортимент широко представлен в Каталоге Акваленд.

Ниппеля являются соединительными частями трубопроводов, устанавливаемыми в местах разветвлений, поворота труб или между переходами труб различных диаметров, которые необходимо собрать в единую трубопроводную систему. Так же их применение будет целесообразным в случаи, когда необходимо часто разбирать и собирать обратно отдельные участки труб.

Для чего используется резьбовой ниппель латунный?

Резьбовые латунные ниппеля применяются для создания разъемных соединений на трубопроводах сжатого воздуха, водяного отопления, горячего и холодного водоснабжения, других жидкостей и газов, неагрессивных к применяемым материалам с температурой до 120С.

Изготавливается данная деталь методом горячего прессования из качественной сантехнической латуни с последующим покрытием никеля. Они могут применяться на трубопроводах из различных материалов: металлических, пластиковых, металлполимерных.

Ниппель латунный имеет универсальную цилиндрическую трубную резьбу, выполненную по ГОСТ 6357 и имеющую дюймовую маркировку. На наружной резьбе латунного ниппеля имеется специальная насечка для эффективного удержания уплотнительного материала. Центральная часть ниппеля выполнена в виде шестигранника, для его удобного удержания при помощи гаечного ключа во время производства монтажных работ.

Для чего используется ниппель латунный переходной?

Ниппель латунный переходной предназначен для перехода на другой диаметр резьбового соединения в трубопроводных системах их различных материалов с температурным режимом до 120С.

Ниппель переходной имеет с двух сторон наружную цилиндрическую резьбу и большой набор различных переходных комбинаций. На каждом ниппеле имеется специальный участок шестигранной формы для его удобного удержания гаечным ключом.

При монтаже ниппелей возможно использование различных вспомогательных материалов таких как: уплотнитель, лента, фум лента.

Большой выбор ниппелей нужного вам диаметра и уплотнительного материала можно с легкостью приобрести на сайте Акваленд.

Источник

Радиаторный ниппель: функции, замена, герметизация

Какие конкретно функции делает ниппель для радиаторов отопления? Как он устроен? Как заменить сломанный ниппель и чем обеспечить герметичность соединения по окончании его замены? В данной статье мы попытаемся ответить на перечисленные вопросы.

Что это такое

Секционные радиаторы взяли громаднейшее распространение, среди другого, благодаря возможности гибкой регулировки теплоотдачи прибора. В случае если его эффективность окажется недостаточной, неизменно возможно добавить еще пара секций, увеличив тепловую мощность. Ясно, что их цена несопоставима с затратами на новый конвектор либо панельный радиатор громадных размеров.

Ниппель для радиатора, фактически, и снабжает их соединение между собой. Он представляет собой маленькую трубку с противонаправленными резьбами, каковые в один момент вкручиваются в две смежные секции, притягивая их друг к другу. В он снабжен парой выступов для радиаторного ключа.

Диаметр резьбы ниппеля и коллекторов секций образовывает:

В качестве материалов при производстве ниппелей употребляются:

Полезно: стальные изделия значительно прочнее на разрыв, но владеют меньшей коррозионной стойкостью. В случае если система отопления сбрасывается на лето, то предпочтителен радиаторный чугунный ниппель : он разрешит обойтись при разборке отопительного прибора куда меньшими усилиями.

Неприятности

Какие конкретно неприятности секционных отопительных устройств так или иначе связаны с ниппелями?

Межсекционные течи

Обстоятельство их появления — в том, что прокладки между стянутыми ниппелем секциями неспешно теряют эластичность из-за долгого нагрева и известкования. При каждом нагреве и охлаждении линейные размеры секций незначительно изменяются, наряду с этим прокладка раз за разом деформируется.

Наконец, при очередном охлаждении батареи она перестает всецело перекрывать просвет между коллекторами секций, и на стыке выступает влага.

Разрыв ниппеля

Куда более неприятен своими последствиями разрыв ниппеля. В случае если в первом случае нехорошее, что вам угрожает — маленькая лужица под батареей, то расстыковка одного из коллекторов чревата затоплением вашей и соседних квартир тёплой водой с громадным числом ила и песка.

Что возможно обстоятельством разрыва достаточно прочного ниппеля?

Справка: чугунные радиаторы вычислены на рабочее давление в 9-12 атмосфер, алюминиевые — в 6 — 16.

Герметизация

Чем обеспечивается герметичность межсекционных соединений?

Но: при сборке межсекционного соединения своими руками прокладку достаточно тяжело отцентровать так, дабы она не выдавилась за пределы секций. Силиконовые колечки эргономичнее применять с секциями, имеющими кольцевые проточки на плоскостях коллекторов.

Замена

Как заменить прокладку между секциями либо межсекционный ниппель?

Вот инструкция по замене для случая, в то время, когда проблемное соединение находится близко к концу радиатора:

По окончании замены дефектной детали сборка проводится в обратном порядке. В случае если проблемное соединение находится близко к подводке, радиатор демонтируется и разбирается на полу.

При ремонте секционных радиаторов полезно знать несколько тонкостей.

Заключение

Как видите, ремонт секционных отопительных устройств не требует высокой квалификации либо каких-то особенных навыков. Определить о нем больше читателю окажет помощь видео в данной статье. Удач!

Источник

Типы фитингов, используемых в трубопроводе

Трубные фитинги являются компонентом трубопровода, который помогает в изменении направления потока, например, отводы, тройники. Изменяет размер трубы, например, переходы, переходные тройники. Дают возможность подключать различные компоненты (муфты), и останавливать потоки (заглушки).

В трубопроводах используются различные типы фитингов. Трубопроводная арматура, используемая в работах с трубопроводом, состоит в основном из отвода, тройника, переходы, патрубка, муфты, крестовины, крышки, переходного ниппеля, заглушки, втулки, компенсатора, переходников, олет (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet), водоотводчиков, отводов с длиннм радиусом закругления, фланцев и клапанов.

Выше отображен список наиболее широко используемых стандартных фитингов. Эти стандартные фитинги кованые. Для изготовления кованых фитингов используются только бесшовные трубы. Сварные фитинги большого диаметра изготавливаются из плиты.

Эти детали доступны в различном типе концевых соединений.

Отвод трубы

Отвод используется чаще, чем любая другая арматура. Он обеспечивает гибкость, чтобы изменить направление трубы. Отвод в основном доступен в двух стандартных типах 90° и 45°. Тем не менее, он может быть под любым другим углом. Отводы доступны в двух типах радиуса: короткий радиус (1D) и длинный радиус (1,5D).

Отвод 90°

Отвод 90 градусов устанавливается между трубами для изменения направления на 90 градусов. Доступен в форме длинного и короткого радиуса.

Отвод 45 градусов устанавливается между трубами для изменения направления на 45 градусов.

Отвод длинного радиуса

Отвод с большим радиусом, центральная линия радиуса в 1,5 раза больше номинального размера трубы, или, можно сказать, в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Это потребовало больше места, чем для отвода с коротким радиусом.

Отвод короткого радиуса

В отводах с коротким радиусом центральная линия радиуса такая же, как номинальный размер трубы. Отводы с коротким радиусом используются в условиях ограниченного пространства. Тем не менее, он имеет высокое падение давления из-за внезапного изменения направления потока.

Редукционный отвод 90° предназначен для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный отвод заменяет один фитинг и уменьшает сварку более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного отвода обеспечивает более низкое сопротивление потоку и уменьшает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительные падения давления в линии.

Отводы под углом не являются стандартными фитингами, они изготовлены из труб. Обычно они предпочтительны для размера 10″ и выше, потому что колено большого размера стоит дорого. Использование углового изгиба ограничено водопроводом низкого давления. Сегментный изгиб может быть собран из 2, 3 и 5 штук.

Возвратные отводы используются для изменения направления на 180º. Доступный в коротком и длинном образце. Возврат используется в нагревательной катушке, теплообменнике, вентиляционном отверстии бака и т. д.

Тройник

Тройник используется для распределения или сбора жидкости из рабочей трубы. Это короткий кусок трубы с 90-градусным ответвлением в центре. В трубопроводах используются два типа тройников: тройник равнопроходной/прямой и тройник переходной/неравнопроходной.

Прямой тройник

В прямом тройнике диаметр ответвления такой же, как диаметр проходной (коллекторной) трубы.

В переходном тройнике диаметр ответвления меньше диаметра рабочей (коллекторной) трубы.

Тройник с решёткой

Тройник с решеткой используется в трубопроводах, которые свариваются. Ветвь тройника имеет ограничительный стержень, приваренный внутри, чтобы предотвратить попадание скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка от рабочей трубы.

Это тип тройника с ответвлением под углом 45° или углом, отличным от 90°. Тройник позволяет соединить одну трубу с другой под углом 45°. Этот тип тройника уменьшает трение и турбулентность, которые могут препятствовать потоку. Уай тройник также известен как боковой.

Крестовина также известна как четырехходовой фитинг. Крестовина имеет один вход и три выхода (или наоборот). Как правило, крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые крестовины распространены в линии пожаротушения.

Переход

Трубные переходы меняют размер трубы. Существует два типа переходов, используемых в трубопроводах: концентрические и эксцентрические.

Концентрический переход или конический переход

В концентрическом переходе, который также известен как конический переход, центр обоих концов находится на одной оси. Ог поддерживает высоту осевой линии трубопровода. Когда центральные линии большей трубы и трубы меньшего размера должны поддерживаться одинаковыми, то используются концентрические переходы.

В эксцентрическом переходе центр обоих концов находится на другой оси, как показано на рисунке. Поддерживает высоту нижней части трубы. Когда одна из наружных поверхностей трубопровода должна быть одинаковой, требуются эксцентрические переходы.

Обжим похож на переход, но небольшой по размеру и используется для соединения труб с трубами меньшего размера с резьбой или раструбной сваркой. Как и переходы, они также доступны в концентрическом и эксцентрическом типе. Обжимки доступны в различных типах конца. Таких как оба простых конца или один простой и один резьбовой конец.

Крышки (заглушки)

Крышка закрывает конец трубы. Заглушки труб используются в тупике системы трубопроводов. Он также используется в заголовках трубопроводов для будущих соединений.

Втулка под фланец

Втулки используются с фланцевым соединением. Втулка приварена к трубе, а фланец свободно перемещается через конец втулки. Это в основном фланцевая часть, но подпадающая под ASME B16.9, поэтому она считается трубопроводной арматурой.

Соединитель

Соединители используются в качестве альтернативы фланцевым соединениям в трубопроводах низкого давления с небольшим отверстием, где демонтаж трубы требуется чаще. Соединители могут иметь резьбовой конец или раструбные сварные концы. Есть три части в соединении, гайка, раструбный конец и конец с наружной резьбой. Когда раструбный и концы с наружной резьбой соединены, гайки обеспечивают необходимое давление для уплотнения соединения.

Муфта

Существует три типа муфт:

Полная муфта используется для соединения труб малого диаметра. Используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Ее концы бывают резьбовыми или раструбным.

Полумуфта используется для ответвления малого диаметра от сосуда или большой трубы. Бывает с резьбовыми или раструбными концевыми соединениями. Резьба или соединение враструб только на одной стороне.

Переходная муфта используется для соединения труб двух разных размеров. Она похожа на концентрический переход, который поддерживает центральную линию трубы, но небольшая по размеру.

Ниппель

Фитинги сварные враструб и резьбовые

Фитинги с раструбной сваркой и резьбовые трубы являются коваными изделиями и классифицируются на основании их номинального давления и температуры. Фитинги с раструбным и резьбовым соединением доступны от NPS 1/8 ”до 4”. Эти фитинги доступны в четырех классах давления-температуры.

Отвод сварной враструб

Тройник и крестовина сварная враструб

Размеры фитингов должны соответствовать требованиям стандарта:

Источник

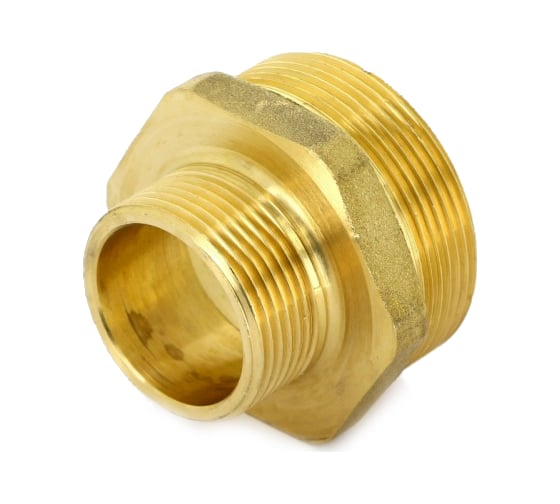

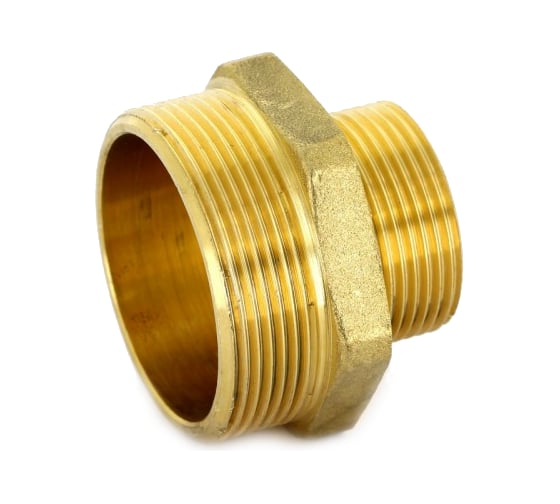

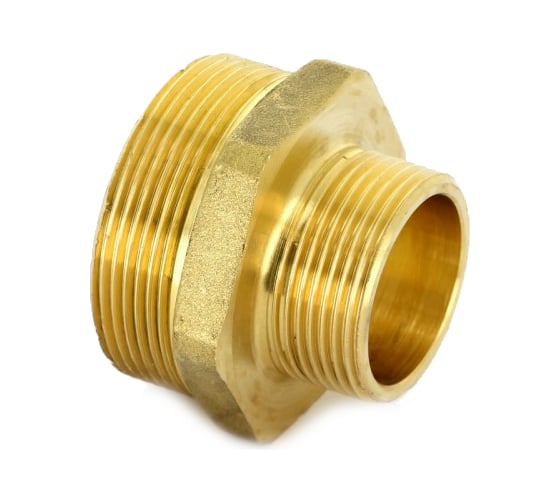

Редукционный ниппель 1-1/4 х 3/4 латунный Uni-Fitt 600G5300

Цена за упаковку 6 шт.: 1 836 р.
Цена за ед. товара: 306 р. 347 р.

Спишите до 139 р. бонусами Начислим 3 бонуса

Технические характеристики Uni-Fitt 1 1/4 х 3/4

Разъемное соединение накидной гайкой.

Информация об упаковке

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы об Uni-Fitt 1 1/4 х 3/4

Вопросы и ответы об Uni-Fitt 1 1/4 х 3/4

Есть вопросы о товаре?

Расходные материалы для ниппеля Uni-Fitt 1 1/4 х 3/4

Способы получения товара в Санкт-Петербурге

Самовывоз

18 декабря, после 12:00, в 41 магазине

Доставка курьером

19 декабря, от 190 р.

Транспортная компания

Рассчитать стоимость доставки

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Источник

Ниппель редукционный без внешнего многогранника для фиксации гаечным ключом.

Добрый день.
Не могу найти ниппель редукционный без внешнего многогранника для фиксации гаечным ключом 3/8 на 3/4. Как на фото, только там 1/2 на 3/4.

Бывают ли вообще такие?

andrey xx написал :
Как на фото, только там 1/2 на 3/4.

Полагаю, что нет, т.к. показанный вами фитинг применяется для отопления, а конкретно 3/4″ резьба с евроконусом, для подключения арматуры. 3/8″ на отопительных приборах не встречал.

Объясните для чего вам необходимо.

Необходимо подсоединить ПС, у него ВР 3/8. Есть угол с накидной гайкой ВР 3/4.

andrey xx написал :
Необходимо подсоединить ПС, у него ВР 3/8. Есть угол с накидной гайкой ВР 3/4.

какой ПС. больше инфы.

Что за полотежка? Да стопудово редукционные муфты есть. Надо только отыскать. Ну конечно есть! я такие на краны сажаю 15-е когда надо смесители гроэ втыкать,а менталитет заказчика до вентилей гроэ не дорос.

andrey xx написал :
Необходимо подсоединить ПС, у него ВР 3/8. Есть угол с накидной гайкой ВР 3/4.

В Сантех-детали есть подходящая для этих целей запчасть это Угольник 1/2 НР х 3/8 НР с накидной гайкой, на фото отметил стрелкой

Вот это ассортимент. Как наших продаванов убедить в необходимости расширения ассортимента? Может есть какая военная хитрость?

Tehnik-san написал :
В Сантех-детали есть подходящая для этих целей запчасть это Угольник 1/2 НР х 3/8 НР с накидной гайкой, на фото отметил стрелкой

Спасибо, заеду, посмотрю. Думаю, подойдет.

Полотенцесушитель Margaroli Sole 452-5 водяной с полкой. Достался по случаю со сломаной накидной гайкой.
» >

Покупая в магазине засады не будет

62santehnik написал :
andrey xx, хммм. а если сломалась именно накидная гайка, то почему не подобрать её от других изделий?

Она стояла на этом элементе. Подобрать не получилось, пытаюсь найти решение.

andrey xx написал :
Достался по случаю со сломаной накидной гайкой.

Будет стоять в подвале на даче.

Закажите в сервисном центре нужную запчасть, делов то.
