Нет аукса в магнитоле что делать
Кнопка есть, а гнезда нет.

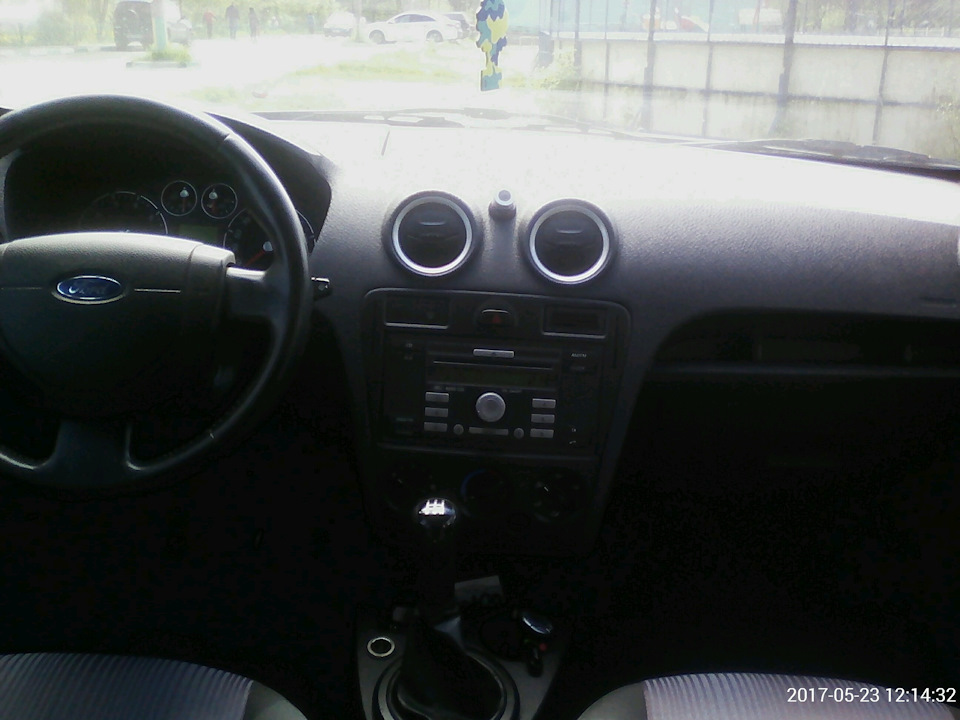

Привет всем.Давненько ни чего не писал в своем БЖ и блоге.А в принципе и не о чем писать.Машинка бегает и радует.Единственное что напрягает, так это что весь репертуар местных радиостанций скоро наизусть буду знать.)))Читал уже давно, что типа если на магнитоле есть кнопка AUX то и гнездо должно быть.Но не факт.Вот с таким «нефактом» видимо и досталась мне машинка.)))Но я не унывал.Проштудировал массу инфы, по поводу нахождения если не гнезда, то хотя бы провода с разьемом.Ну а если и провода нет, то хотя бы наличия колодки на самой магнитоле.)))В чем я собственно и не сомневался.Иначе для чего тогда кнопка на панели.
Долго собирался с мыслями как и что сделать.Понимал, что для начала неплохо бы вытащить магнитолу на свет божий.)))Как это делается я вычитал тут на драйве.Так что особых сложностей возникнуть не должно было.Но обо всем по порядку.
Сидя на работе и страдая от безделья, выходной день, клиентов мало.Решил все же пойти попробовать вытащить балалайку.)))Кто режет пластиковую карту, кто использует металлические полоски.Я пошел другим путем.Нашел четыре китайских ножа, тех что вкладывают в упаковку с тонировкой.

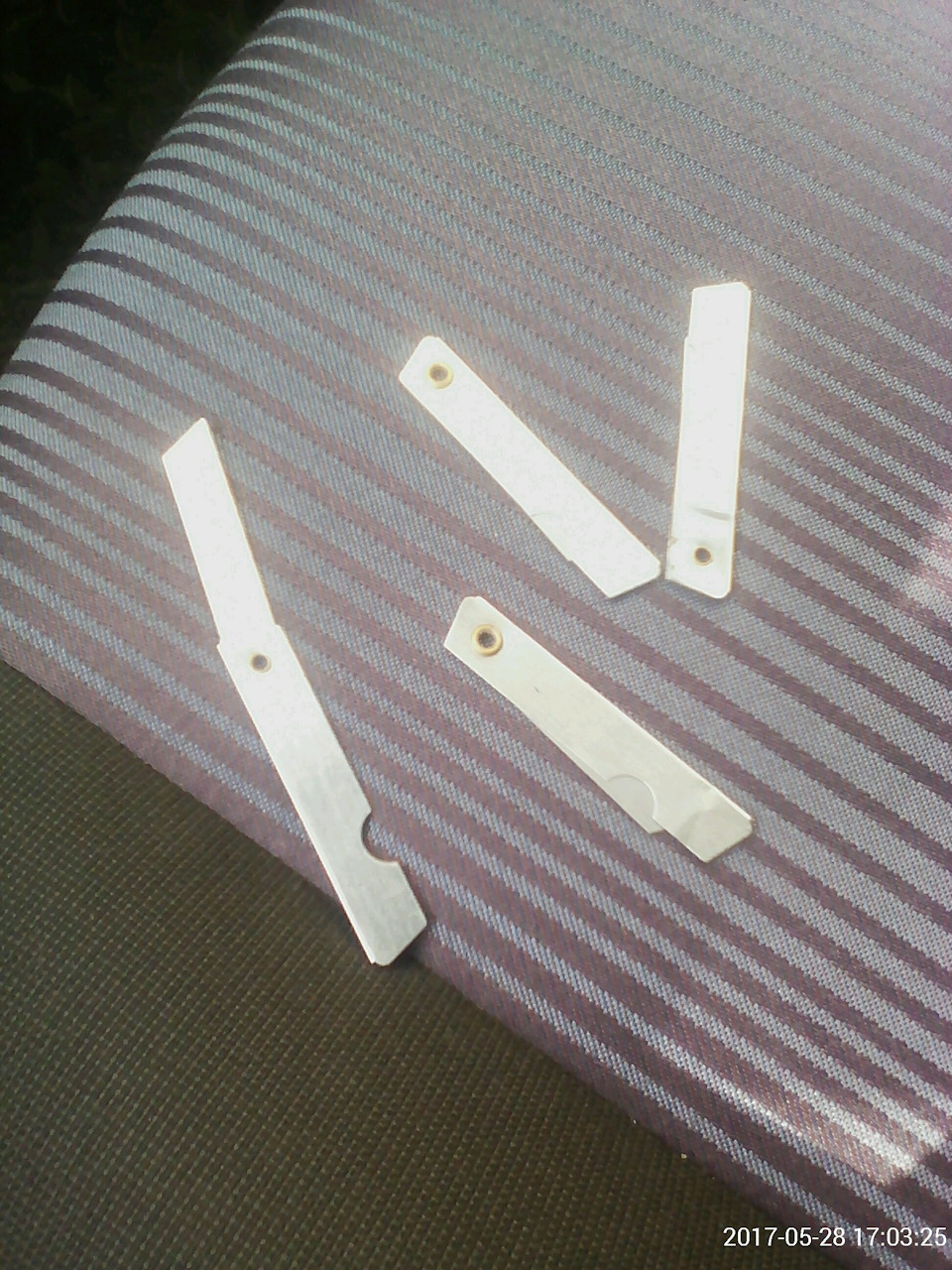

Поочереди стал втыкать лезвия ножей в щели в панели.Попутно пошевеливая магнитолу.Занятие то еще.Мало того что нужно давить на ножи, так и магнитолу надо шевелить и тянуть на себя.Рук короче не хватает.Но буквально через пару тройку минут, магнитола все же была выдернута наружу.))))
Внимательно осмотрев заднюю часть магнитолы, и не обнаружив провода с разьемом, приготовился было уже втыкать все на место, что бы позже повторить все заново, но уже имея нужный разьем.Как вдруг внимание привлек черненький проводок, идущий из недр самой магнитолы, минуя разьем.Другой конец провода скрывался в недрах панели.))))Потянув за проводок я вытянул из панели то что собственно искал.Если точнее выражаться, даже не то что искал, а то что должно быть.Какой то из прежних хозяев, видимо тоже был меломаном, и вскрыв магнитолу припаялся к выводам на плате.И припаял он не гнездо АУКС, а то что вставляется в гнездо.Не знаю как правильно называется этот разьем.Но мне теперь не нужно иметь шнур аукс.У меня он часть магнитолы.
Теперь я могу слушать музыку с любых устройств у которых есть гнездо АУКС.Что собственно и хотелось.Провод со штырьком, я пропустил в щель между консолью и накладкой рычага.Длина позволяет дотянуться даже до кронштейна для телефона расположенного между центральными дефростерами.

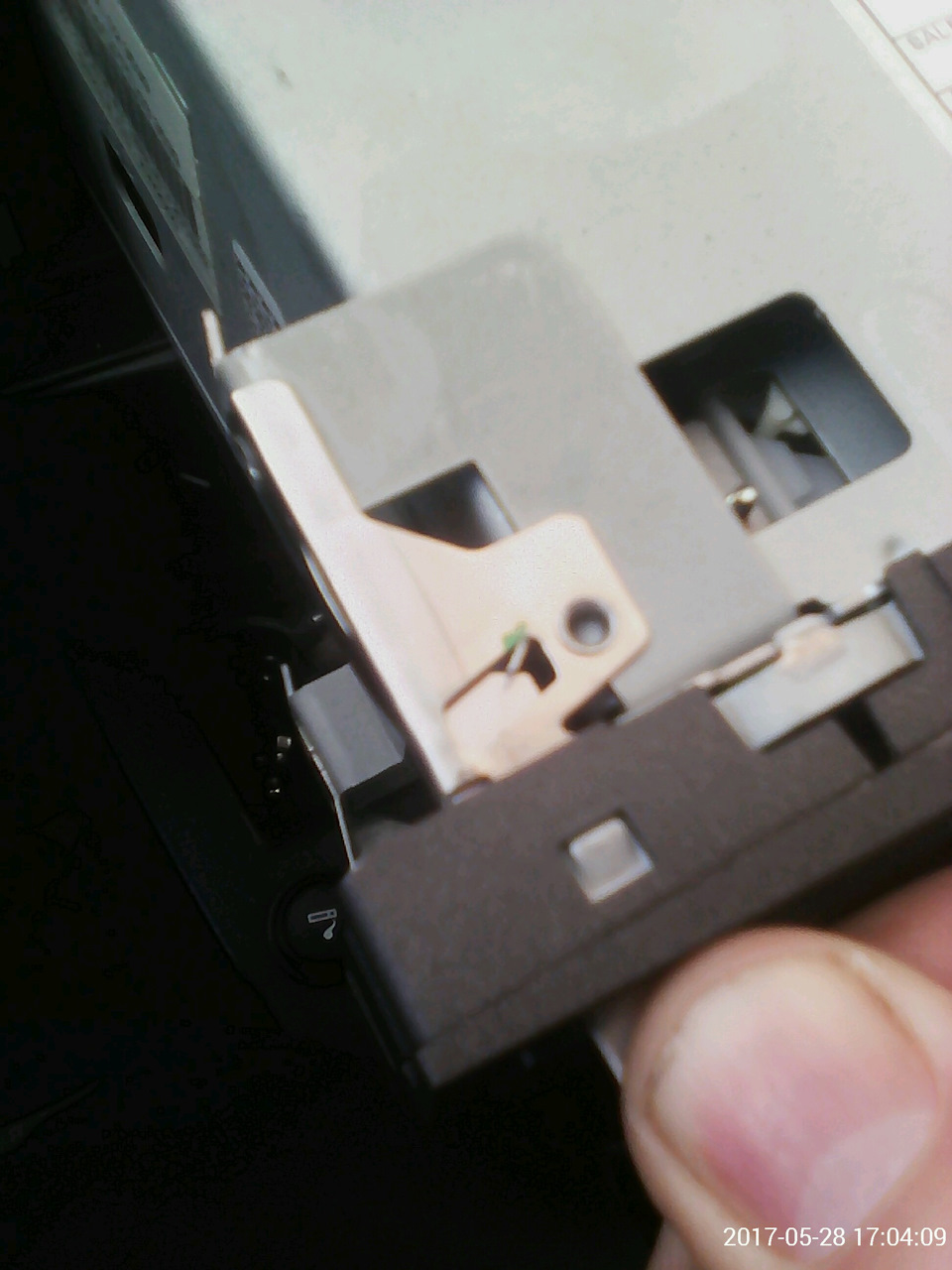

Ну и напоследок для тех кто задумает вытаскивать магнитолу вложу фоточку с отжатым фиксатором.К сожалению фото с НЕ отжатым фиксатором не получилось.Но думаю и так все понятно будет.Единственное что добавлю, так это то, что полоски все же нужно делать чуточку поуже чем ножи, которые я использовал.Будет гораздо удобнее.)))
А так в общем сложного ни чего в этом деле нет.Но лучше что бы был помошник.Лишние пару рук ускорят процесс вынимания балалайки.)))
Всем добра.И следите за жизнью «Вжика»
AUX в магнитолу своими рукми
Хоть сейчас на рынке автомагнитол AUX вход есть почти что на всех аппаратах, я расскажу при наличии рук, паяльника и куска провода с Джеком 3,5. сделать линейный вход в магнитолу. Многие могут сказать — «Трата времени, лучше поменять магнитолу и не париться!», я конечно согласен — так проще, но во первых всегда интересно попробовать что то сделать самому, а во вторых при такой доработке магнитолы можно подключить её в гараже к каким нибудь старым колонкам, и наслаждаться музыкой во время работы без каких либо материальных затрат.
Начнем с того что мне потребовалось.
1. Непосредственно магнитола и схема для неё.
2. Паяльник и соответственно: припой, паяльная кислота. Паяльная лупа (Желательно, но не обязательно)
3. Изолента. (Куда-же без неё?)
4. акустический провод и стерео джек 3,5.
5. 1,5 — 2 часа свободного времени.
Для того чтобы подключить в гараже необходимо зарядное устройство для аккумулятора, или любой другой источник питания 12 вольт. Есть вариант подключения с помощью БП от компьютера, но у меня с двумя колонками БП на 350 ватт не тянул. Магнитола включается, но как только включаешь песню сразу гаснет. Также можно подключить от аккумулятора, но его придеться постоянно заряжать, а при наличии зарядного — необходимость в аккуме отпадает. 😉
Теперь непосредственно про сам процесс.
Прежде всего ищем схему магнитолы в GOOGLE. Потом находим на ней радио модуль.
Теперь находите в этом модуле Пины правого ®, левого канала (L), и «землю» (GND). В моем случае это пины 15, 16, 17.
Разбираем магнитолу, находи модуль и считаем пины. Находим нужные и припаиваемся к ним, следите за тем чтобы не спаять пины вместе. Кстати «Землю» можно припаять на любой пин сс обозначением (GND) или на корпус радио модуля.
Под провода я приклеил изоленту чтобы их не замкнуло на другие контакты схемы.
И выводим шнур за корпус магнитолы.
Затем собираем магнитолу и пробуем, если все будет припаяно правильно то при включении радио будут ловить станции, а как только подключите телефон — шум стихнет и звук будет приниматься с телефона.
Примечание: Если радио вам не нужно — можете обрезать контакты идущие от радио модуля к пинам правого и левого каналов в моем случае 16, 17. Под контактами я подразумеваю ножки на которых стоит радиомодуль на плате. 🙂
Вот как все примерно работает —
Делаем AUX на любой магнитоле. (Можно подключать телефон или плеер)
Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.
Ну для начала, давайте договоримся, представим, что на этой магнитоле нет AUX, просто у меня нет магнитолы без встроенного AUX, поэтому переделывать придется эту, но позже вы поймете, что ко встроенному AUX Мы даже не прикоснемся
Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты. Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона.
После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал). Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.
Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.
Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.
В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключать
P.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.
https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQ
Всем удачи! И спасибо за чтение моих статей
Поставь вот такой разъем.
2 – Правый канал (к предусилителю)
3 – Правый канал (к AM/FM-тюнеру)
4 – Левый канал (к AM/FM-тюнеру)
5 – Левый канал (к предусилителю)
Когда гнездо «пустое» будет работать радио, как только вставишь кабель от телефона, вход усилителя переключиться на телефон. Будет не приятный счелчек при выткании, но не смертельно.
Пост хороший, но в следующий раз пользуйся этой кнопкой
Подписался, выкладывай ещё. Успехов
Это конечно очень полезно и интересно,но у меня руки из жопы 🙁
ПРивет, сможешь помочь?
ребят, а вы откуда? может за доп.плату на штатный аппарат прицепите?)))))))
Дорогой Scrypto, у меня есть дурная идея впаять блютуз наушники чтобы они играли вместо CD привода, как считаешь это реально? Meizu ep51 и Pioneer FX-MG 9107z
Оч крутая статья, в итоге переколхозил 4 магнитолы )). модные с блютутами теперь ))
А в одну Panasonic прям в кассетник воткнул модуль с Bluetooth, USB и прочей херомантией.
ОЧЕНЬ подробный отчёт, только вот не разобрался с первой и второй «ногой» на картинке, а так ну прям ВСЁ понятно, и ещё не приложу где ж мне взять такой раритет, что бы этим всем заняться.
подскажите что делать, если телефоны не видят впаянный аукс?
Воспроизводит только на плеерах, и на 1 из 10 телефонов.
@Scrypto, а можно экран на магнитолу поставить? допустим со сгоревшего планшета
Всё хорошо, но для кого этот пост?
Тот, кто разбирается в электронике, всё это и без подсказок сможет сделать.
просто у меня нет магнитолы без встроенного AUX
оставляю комментарий что бы проверить
