Лечим тормоза. Попытка 4: перебираем суппорта.
Как я писал здесь ранее, при поиске причин биения и рывков при торможении: посмотрел как двигаются поршни в суппортах: туговато немного, да, но не так чтоб они были совсем закисшие. Плюс на одном из передних суппортов поршни выходили не одновременно, один явно запаздывал. В связи с чем я решил заказать ремкомплекты и перебрать все суппорта. Заказал.
Каталожные номера:
для передних двухпоршенвых суппортов: 26297AC010
для задних однопоршневых: 26697FC000
В каждый комплект входят все пыльники-сальники и стопорные кольца пыльников на оба суппорта (на ось). И по два пакетика со смазкой в каждом комплекте. Кто то писал, что в ремкомплектах встречаются пакетики с какой то разной смазкой, один с розовой, другой с оранжевой, у меня же в обоих была оранжевая.
Так как ранее, для того чтоб исключить проблему с суппортами из возможных причин биения, я поставил другие передние суппорта, то сначала я начал перебирать те, которые были уже сняты с машины.
Итак, как происходит процесс переборки суппортов.
Сначала металлической щеткой почистил грязь снаружи суппортов, чтоб при разборе она не попала внутрь суппорта.
Поршни из суппорта выдавливал обычным автомобильным компрессором, на который накрутил довольно нелепую конструкцию: примотал кусок тормозного шланга изолентой )) Доску перед поршнями нужно ставить обязательно, ибо выстреливают они не слабо.
В общем виде это выглядело как то так:
Несмотря на некоторую свою абсурдность, эта конструкция позволяла задуть в суппорт до 4 атм и выдуть поршни.
После того как поршни извлечены, отверткой вытаскиваем стопорное кольцо…
Отверткой же, аккуратно, придерживая ее пальцем, поддеваем и вытаскиваем сальник. Аккуратно-чтоб отвертка не сорвалась в цилиндр, так как лишние царапины на стенках нам не нужны.
Ничего сильно страшного в цилиндрах и на поршнях я не нашел. Да, был немного налет и ржавчина в цилиндрах, несколько царапин на поршнях, но вроде ничего критичного…
Купил банку какой то дешманской тормозухи, для промывки суппортов. Взял наждачку с зерном 2000, подшлифовал поршни и цилиндры обильно промывая и тормозухой. Стало красивее и чище.
Сальники вставляются просто-смазываем резиновое кольцо тормозухой и вставляем в паз в цилиндре, следя за тем, чтоб оно не перекручивалось (на предыдущих фото уже установлены)
Приступил к установке пыльников и поршней:
Сначала смазываем поршень смазкой из комплекта…
…и натягиваем на него пыльник.
Затем распрямляем (вытягиваем) пыльник, смазываем и немного набиваем его изнутри смазкой из комплекта и вставляем его в цилиндр так, чтоб конец пыльника установился в паз. Я сначала вставлял пыльник с одного края, потом проворачивал его и он сам вставал в паз.
Устанавливаем стопорное кольцо пыльника так, чтоб оно защелкнулось в тот же паз. Проверяем, что пыльник зафиксирован. Заталкивая кольцо отверткой, нужно быть аккуратным чтоб не порвать пыльник.
После этого потихоньку заталкиваем поршень в цилиндр, постепенно аккуратно натягивая на него пыльник. Конец пыльника должен установится в паз на поршне.
Вот и все! По времени уходило где то около 1,5-2 часа на каждый суппорт.
На направляющих поменял только один пыльник, все остальные были целые. Вычищать старую смазку и смазывать направляющие заново тоже не стал, так как смазка была в нормальном состоянии и направляющие ходили свободно.
После сборки суппортов проверил насколько легче стали ходить поршни: снова подключал компрессор, выдувал поршни (только уже не вытаскивал их полностью). Результат: если до переборки поршни выходили на давлении 3,5-4 атм., то после переборки-уже на давлении 0,5-1 атм. Разница очевидна 🙂 Поршни в передних суппортах стали выходить более параллельно.
Установил суппорта, тщательно прокачал всю тормозную систему, заодно сменил тормозную жидкость, залил Castrol React Performance DOT4.
Результат всей проделанной работы: педаль тормоза стала легче, тормоза стали схватывать сильнее, увереннее и четче. А биение и рывки при торможении-стали слабее, но по прежнему не прошли совсем.
Заклинили поршни тормозных цилиндров что делать?
Добро пожаловать!
Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.
Примечание!
Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!
Краткое содержание:
Как понять то что поршни тормозного цилиндра не работоспособны?
Дайте ответим на этот вопрос прежде чем перейдём к ремонту поршней, а именно неработоспособным (То есть поршни не перемещаются в цилиндре), поршни признаются если они вообще не двигаются и стоят при этом на одном своём месте, вследствие чего с автомобилем а именно с тормозами начинает происходить ряд проблем, то есть автомобиль не может нормально ехать потому что он постоянно тормозить хотя на педаль тормоза вы вообще не жмёте, а может быть и такое что машина будет ехать но тормозить она при этом будет гораздо хуже чем это положено, в общём давайте разберёмся почему выходит из строя эти поршни цилиндра.
Время от времени уплотнительное кольцо (Указано на фото ниже стрелкой) которое по кругу облегает поршень либо изнашивается, либо же в нём образуются микро трещинки через которые начинает внутрь самого поршня где находиться смазка попадать грязь и вследствие чего поршень приход в негодность.
А так же поршень может просто закиснуть в тормозном суппорте, а случиться это может из-за наших дорог которые в зимний период все в основном посыпаны песком с солью, а тормозная система находиться вить в самой нижней части автомобиля и поэтому на неё при резком торможение, да и вообще при движение летит вся эта соль которая понемногу доводит ситуацию до того что поршень просто ржавеет, другим языком он просто закисает, в связи с чем его потом будет очень трудно сдвинуть со своего места и тем самым он перестаёт двигаться а значит и работать.
Ещё кстати можно очень легко понять если у вас поршень какой то закис, в том случае если у вашего автомобиля увеличивается расход топлива по трассе, а так же если машина начала как уже было сказано ранее хуже ехать, а так же если вы заметили то что на нейтральной передачи машина начала понемногу притормаживать, ещё это можно понять если машину начинает нести в занос на зимней дороге от торможения, всё это говорит о том что поршень у вас перестал работать.
Как сделать из неработоспособного поршня тормозного цилиндра, работоспособный?
1) В самом начале операции, вам нужно будет снять колесо с автомобиля.
Примечание!
Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!
2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «Замена тормозного суппорта на ВАЗ 2109», а о том как снять данный суппорт на классике, смотрите «вот в этой статье»)
3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.
Примечание!
В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь, где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!
4) Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.
Примечание!
Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!
Дополнительный видео-ролик:
Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:
клинит суппорт. греется тормозной диск. вылечил!
одним прекрасным летним днем, осматривая Скай после небольшой поездки, обратил внимание, что от Правого Заднего тормозного диска исходит жар — палец на диске не удержать, как утюг! усомнившись в естественности происходящего, осмотрел и пощупал Левый Задний тормозной диск… холодный. кроме того, в дальнейшем появился пренеприятный скрипуче-писклявый звук от правого заднего диска.
от чего так явно не нормально чувствует себя тормозной диск, в тот момент, я понятия не имел, тем более как это лечиться. но разобраться и починить решил сам.
1. Снятие Суппорта. Диагноз.
заехал к хорошему знакомому в гараж, поднял правый борт, снял колесо, нащупал крепежные болты Правого Заднего суппорта (их два, оба на 19′, расположены по горизонтали, с тыльной стороны тормозного диска) отмыл все от грязи и попытался их открутить… не тут то былО. болты прикипели!
к счастью, все это лиходейство привлекло внимание находившихся неподалеку понимающих людей. из беседы с которыми я узнал:
А. корень проблемы в заклинившем суппорте.
то есть, суппорт находится в состоянии непрерывного торможения, зажав колодками
тормозной диск, который, в свою очередь, перегревается от непрерывного трения.
причина непрерывного торможения: при нажатии на педаль тормоза, поршень (№ 9
на схеме), выходя из корпуса цилиндра (№ 7 на схеме) давит на колодки, НО при
отпускании педали тормоза, поршень не втягивается в цилиндр как должен, а
продолжает давить на колодки, зажимающие тормозной диск.
причина не втягивания поршня в цилиндр (в моем случае): механические частицы,
коррозия на внешних стенках поршня и внутренних стенках цилиндра мешают
естественному ходу поршня вперед/назад при нажатии на педаль тормоза и при ее
отпускании.
В. существует специальная смазка для крепежных болтов суппорта и ее необходимо
использовать, для избежания прикипания 🙂
Человек оказался не только понимающим, но и личным участием оказал неоценимую помощь по выкручиванию прикипевших болтов. через пару часов болты поддались.
с большим трудом удалось стащить суппорт с тормозного диска. беглый осмотр показал верность выдвинутой гипотезы — поршень «замер» в выдвинутом положении. еще одним результатом осмотра стало дикчайшее стачивание колодок — осталось пара миллиметров! и как я ездил! ужос нах))) вот точно, не было бы счастья, да несчастье помогло 🙂
я был не готов к такому повороту событий и все что смог сделать на тот момент, залить поршень WD-40 в надежде, что он сможет втянуться в корпус цилиндра. зажав разводным ключом корпус цилиндра и поршень, удалось его вдавить чуть в глубь корпуса цилиндра. поставил суппорт на место. предварительно смазал той же WD-40 крепежные болты, чтоб в следующий раз открутить их без проблем. так прошел первый раунд)
результат: нулевой.
первые пару метров я проехал как будто нормально, но после первого же торможения, суппорт опять клинануло.
поняв, что одной WD-40 дело не обойдется, было принято радикальное решение — замена Суппорта + тормозных колодок.
я конечно, до последнего таил надежду, что получиться вылечить свой суппорт. НО для этого требовался ремкомплект — 2 200,0 руб. + визит на СТО за помощью в выдавливании поршня для прочистки из корпуса цилиндра сжатым воздухом, который я бы нес на СТО в кармане, добираясь туда и обратно к разобранной машине на автобусе… можно было, конечно, поручить все это ребятам СТО и при мне это все бы сделали, но легкий путь не для меня. и я ведь хочу сам все понять.
короче, решил взять с разборки суппорт в сборе — 1 500,0 руб.
приобрел так же:
тормозные колодки NISSHINBO в круг — 2 800,0 руб.
тормозную жидкость DOT 4 — 2 литра — 900,0 руб.
смазка для суппорта — 1 баллон — рублей 200,0
смазка для колодок — 2 пакетика — 129,0 руб.
капельница медицинская — 2 шт. — 25,0 руб.
шприц медицинский — 15,0 руб.
по ходу был проштудирован интернет по вопросу прокачки тормозов, как неизбежной процедуры при замене суппорта в сборе. и понеслась…
начинать замену суппорта рекомендую с … открытия капота и доливания с запасом (то есть выше отметки MAX) в бачок тормозной жидкости:
затем отстыковываем тормозной шланг. для этого торцевой головкой на 12′ скручиваем соединительный болт:
рекомендую начать с соединительного болта тормозного шланга потому, что пока суппорт закреплен болтами, можно легко отсоединить тормозной шланг, в противном случае, вам придется одной рукой удерживать болтающийся на коротком шланге суппорт, а второй рукой пытаться приложить усилия для выкручивания соединительного болта. и все это в ограниченном пространстве арки 🙂
АХТУНГ! как только сделаете пару оборотов ключом расслабив соединительный болт, из шланга начнет сочиться тормозная жидкость!
но нам это не страшно. мы же начали работу с доливания тормозной жидкости. это даст нам достаточный запас времени закупорить тормозной шланг — тормозная жидкость сочиться медленно.
для закупоривания тормозного шланга используем применяемую в сантехнических работах монтажную ленту:
обматываем сантиметров 40-50 ленты на соединительный болт (его диаметр немного меньше внутреннего диаметра стыковочного кольца тормозного шланга) и закупориваем тормозной шланг, походу фиксируя его за пластиковую трубку:
теперь тормозная жидкость не убежит и мы можем спокойно снимать и сколько угодно долго манипулировать с суппортом без опаски, что за время работ в тормозной системе вместо вытекшей жидкости окажется воздух 🙂
откручиваю крепежные болты и, поскольку суппорт заклинило и он зажал диск, снимаю его с помощью рукоятки молота:
пару слов о доноре. при выборе суппорта на замену особо следует обратить внимание на:
1. цельность главного пыльника, защищающего поршень от грязи, резинка должна быть
без трещин, потертостей и прочих дефектов;
2. цельность обеих пыльников пальцев (направляющих) кронштейна суппорта.
3. отсутствие ржавчины на поршне:
узнать на месте о главном: не впаривают ли Вам заклинивший суппорт, достоверно не удастся. проверяется это только после установки. но мне повезло. пыльники целы и суппорт рабочий.
разобрал донора на составные части, зачистил все что можно от грязи, особенно держатели колодок, снял с использованных колодок прокладки и крышки (по хорошему их конечно заказать новые, но пока не до них).
по Фэншую обработал спец смазкой неконтактные поверхности колодок, прокладки и их крышки:
с профилактической целью чуть пшикнул WD-40 между пыльником и поршнем, дал впитаться смазке, тисками вдавил поршень в корпус цилиндра:
смазкой для суппортов обработал пальцы (направляющие) кронштейна суппорта, предварительно отчистив их и их каналы в кронштейне суппорта от предыдущей смазки — литол (скорее всего). так как у него рабочая температура от +30 до +130 (всего!). а у новой смазки до +400! :
ей же смазал и крепежные болты суппорта, чтоб на будущее было не сложно выкручивать при необходимости:
перед вставкой колодок в собранный суппорт прошелся так же смазкой по ушкам колодок:
собранный и готовый к установке суппорт:
закрепил суппорт на место. пристыковал обратно тормозной шланг.
АХТУНГ! следите за тем, что бы в канал суппорта и тормозного шланга не попали инородные частицы: песок, грязь и т.д. для этого, перед снятием лучше все как следует отмыть от грязи.
3. Прокачка тормозов.
сразу скажу, не так страшен черт, как его малюют.
НО без напарника тут не обойтись. традиционно, в добровольно-принудительном порядке на роль бесплатной рабочей силы была рекрутирована любимая жена, которая все это время, пока я карпел над суппортом, мыла машину)))
ОООчень подходит для целей прокачки тормозов обычная капельница из аптеки. ибо ее резиновый наконечник как раз подходит по диаметру на клапан прокачки. к тому же прозрачный корпус позволит видеть выход пузырьков воздуха из тормозной системы.
итак, снимаем защитный колпачок с клапана прокачки и надеваем на него капельницу:
далее проверяем уровень тормозной жидкости в бачке и при необходимости доливаем (делаем опять выше отметки MAX). слить то мы всегда сможем излишек, или опять же шприцем выбрать прямо из бачка. а вот если система соснет воздух то придется уже прокачивать ее целиком, а не одно колесо.
САМЫЙ ответственный момент:
(обязательно надеваем защитные очки, а то мне прилетело несколько капель тормозухи в глаз, пришлось полчаса промывать холодной водой) и ослабив гайку клапана прокачки командуем сидящему за рулем помощнику, что бы он плавно но сильно и до упора выжал педаль тормоза и не отпускал! сами же в это время следим как по капельнице начинает вперемешку с пузырьками воздуха течь тормозная жидкость:
ЕСЛИ в начале всей операции Вы долили тормозухи и как следует закупорили тормозной шланг на время снятия суппорта, то одного нажатия на педаль должно хватить — быстро пройдет по капельнице чуть пузырьков и пойдет чистая тормозуха. В ЭТОТ момент быстро закручиваем до упора гайку клапана прокачки и ТОЛЬКО после его надежной фиксации даем команду помощнику отпустить педаль тормоза.
ЕСЛИ же по капельнице после первого нажатия на педаль тормоза идет и идет тормозуха в перемешку с пузырьками воздуха, то закрутите гайку клапана прокачки, отпустите педаль тормоза, ПРОВЕРЬТЕ уровень тормозухи в бачке, долейте при необходимости и повторите всю операцию, пока из клапана прокачки не пойдет чистая тормозуха.
если все прошло благополучно, накрываем колпачком клапан прокачки, еще раз проверяем надежность фиксации соединительного болта тормозного шланга, крепежных болтов суппорта.
теперь все как и должно быть. суппорт не клинит. диск не греется. у меня счастья полные штаны! рад как ребенок, что смог сам решить такую проблему 🙂
Надеюсь мои опыт будет полезен Вам, читатели. Спасибо!
мой юбилейный 20 пост в БЖ 🙂
далее, замена колодок в круг, но это будет уже другой пост 🙂
успехов!
Заклинил суппорт___запахло жареным =))
Еду недавно неспеша, заворачиваю в гараж…и чувствую чот машина тормозит прям сама. До гаража 1,5-2км…доезжаю. Трогаю колеса, так и есть клинит переднее правое, нагрелось, дымит, пахнет жареным.
Рука не терпит.

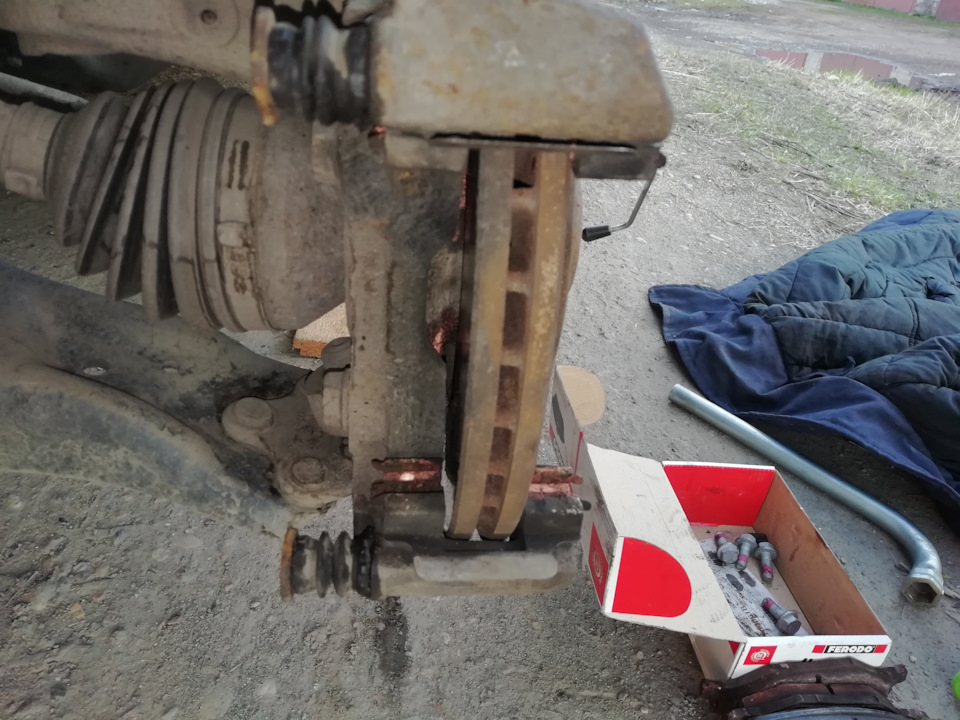

Скинул колесо, очень горячий диск. Болты через толстую перчатку прожигает.
Диск не крутится, или крутится но оч туго.
Остывает. Разбираю, промываю, смазываю направляшки. По направляющим признаком нет, в смазке рабочие. Колодки норм были по 1см еще. Но при заклинивании внутр прогрело до белого цвета, наружную до красного и внутр сточило до 5мм. Поршень суппорта очень туго вдавливается…поразрабатывал. Собрал.
Проверил левую сторону, там все гуд! Руками вдавливается поршень. Но перебрал, промыл, смазал. Собрал.
Ехало норм.
На утро за запчастями из наличия и в сервис.

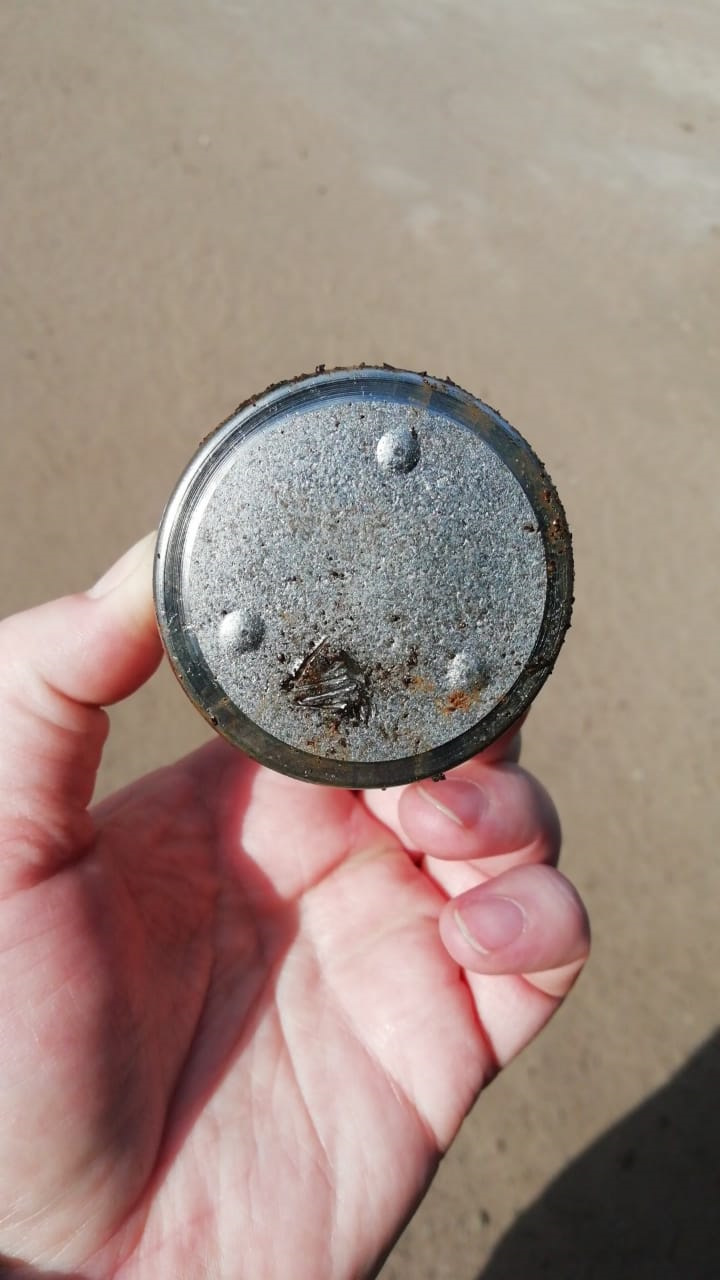

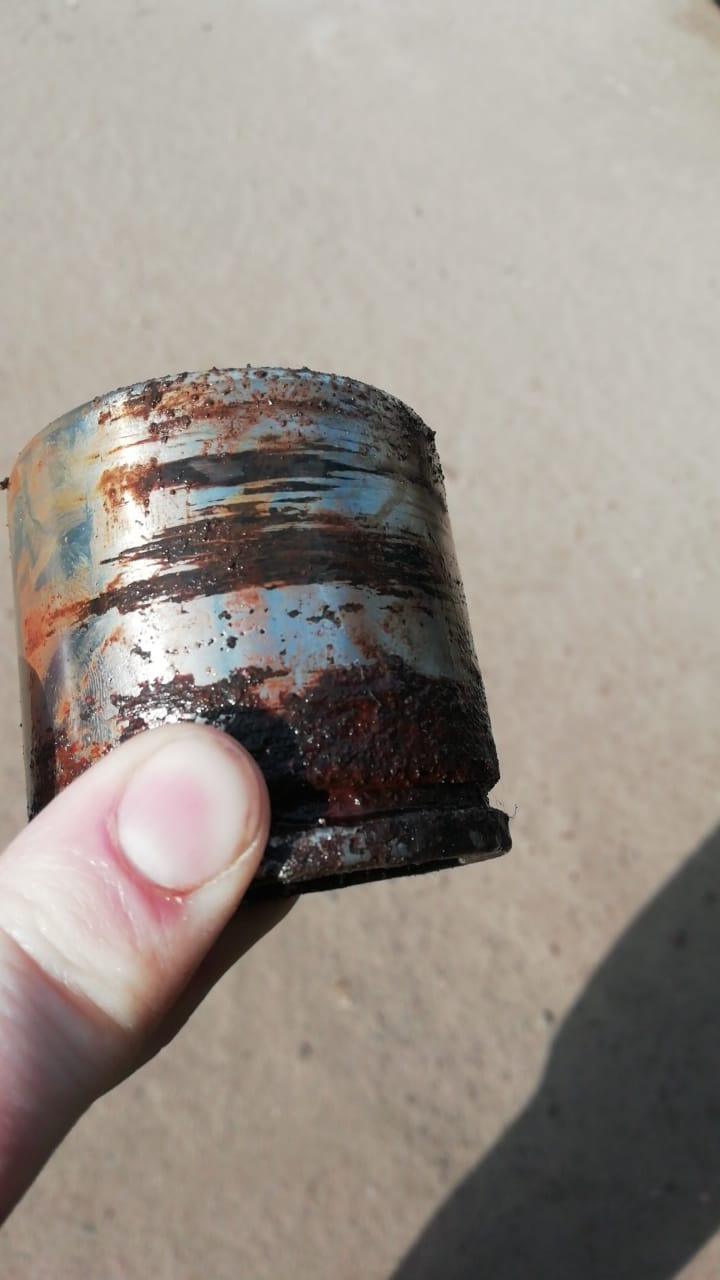

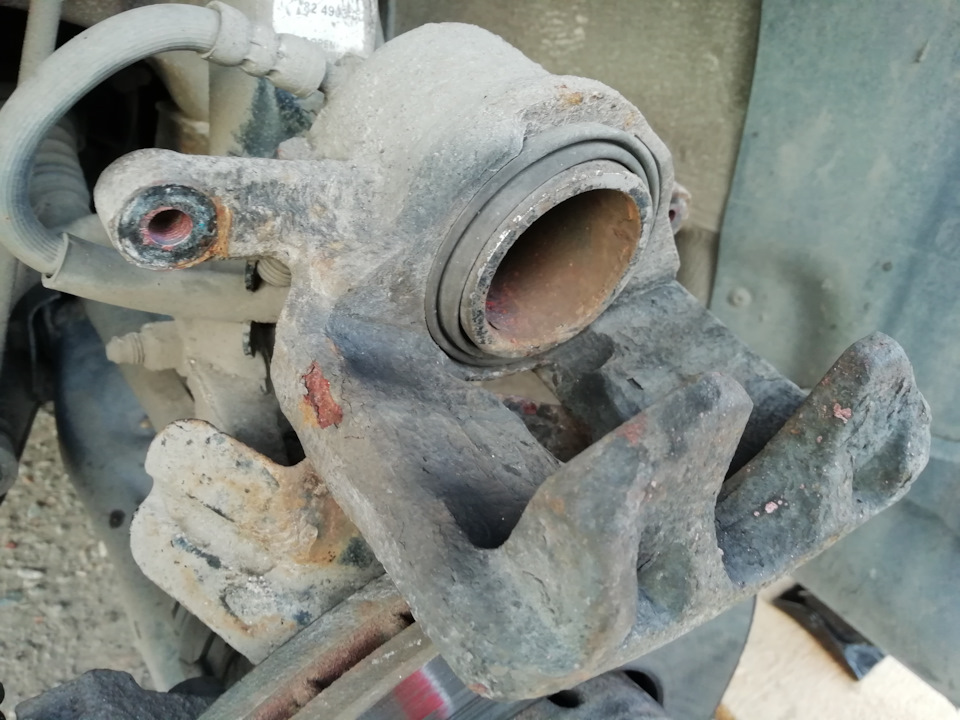

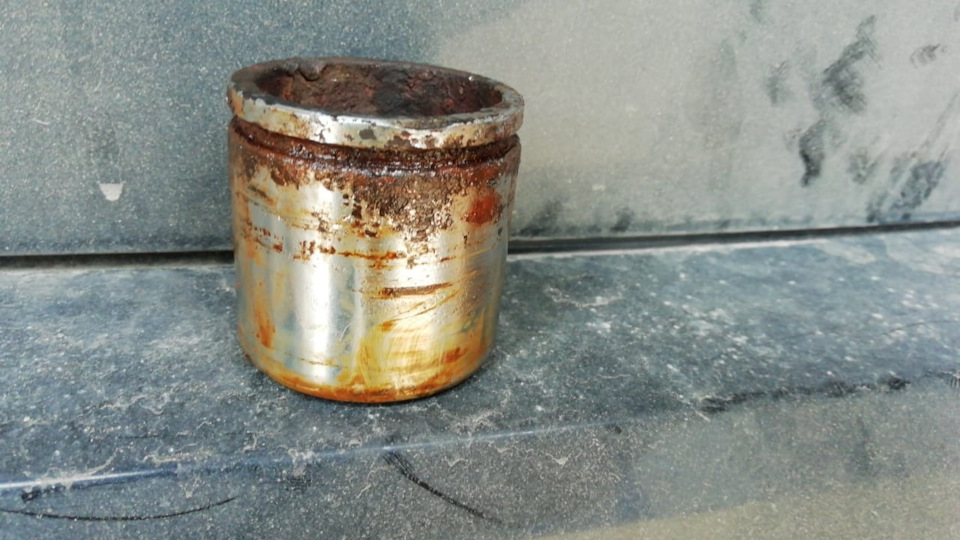

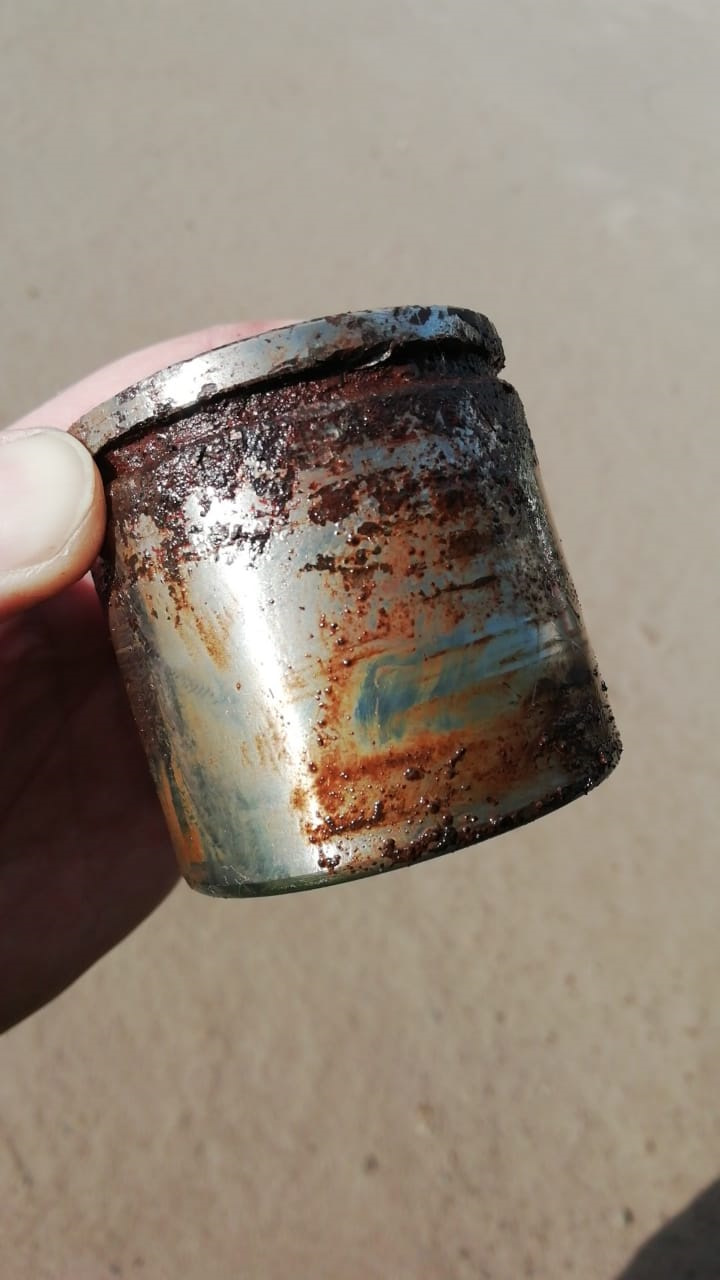

Целый час бедный парень аккуратно выбивал поршень… Потом собрал новое. И я поехал, стало все нормально.
Все собрали, За работу 1тр взяли и 2,5 часа по времени, с прокачкой тормозов.

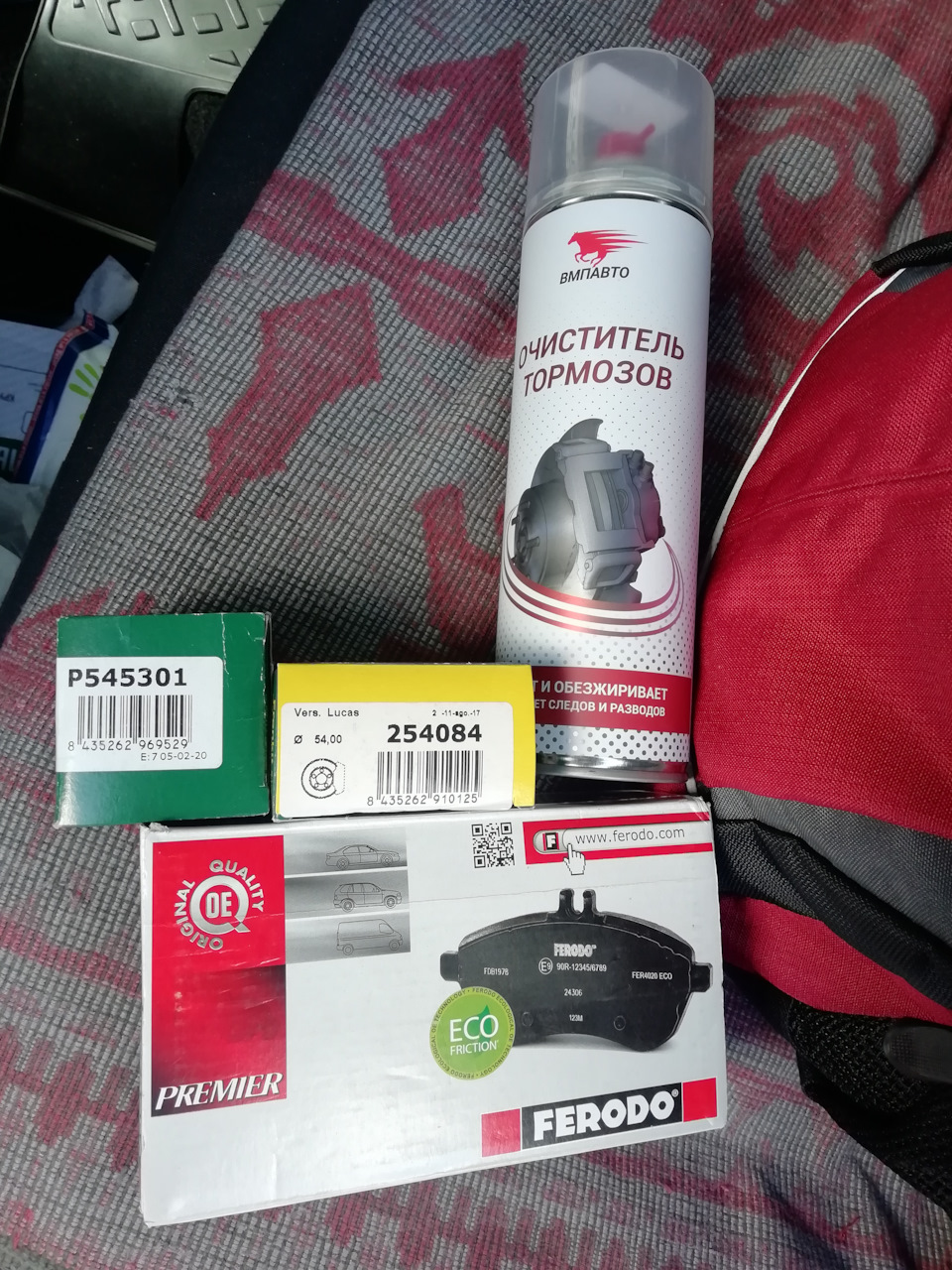

Запчасти:

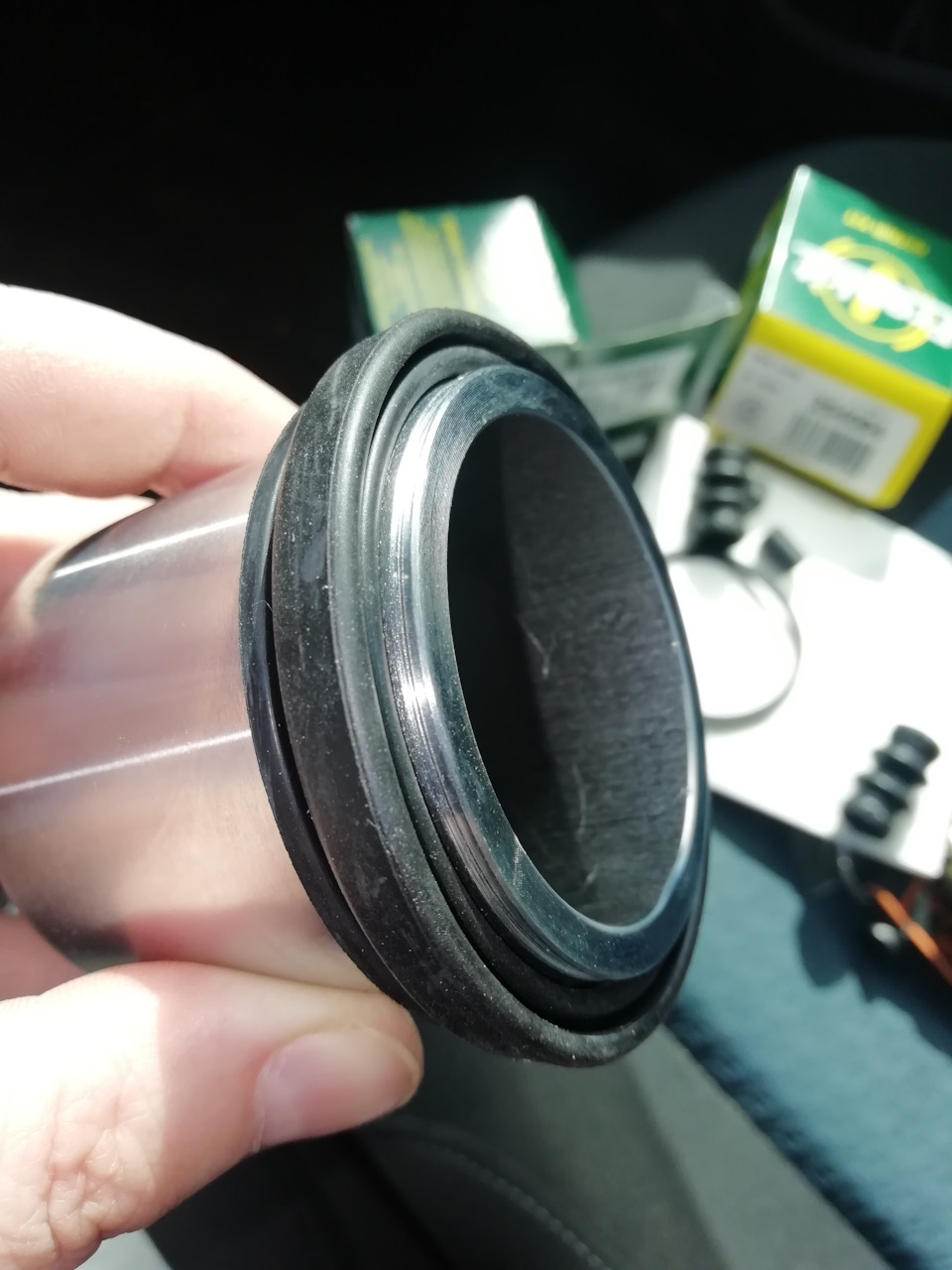

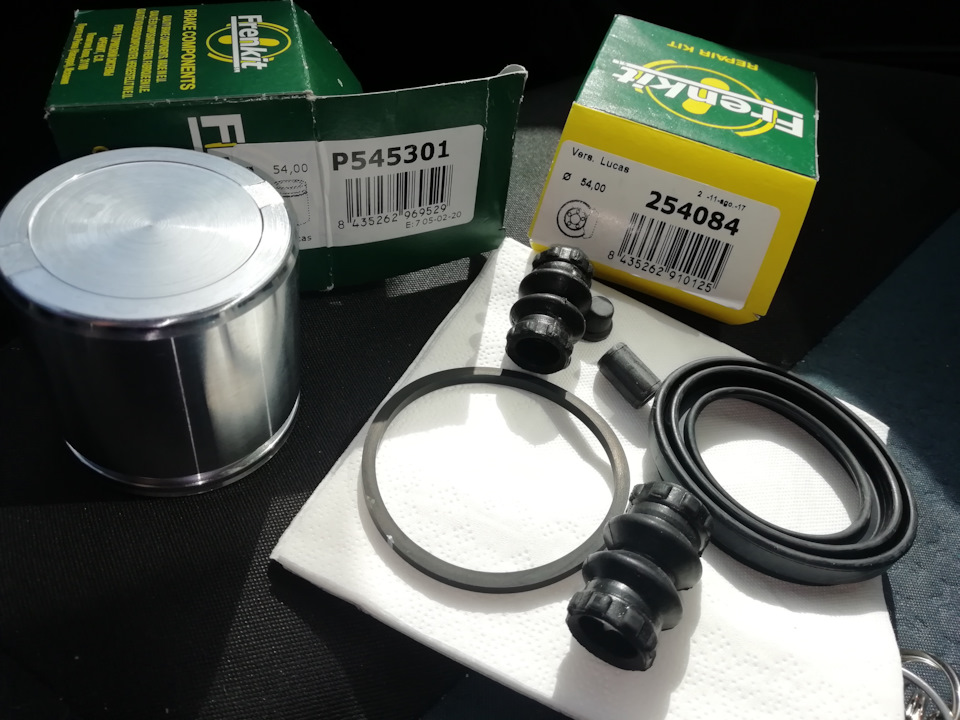

— поршень с уплотнителями в сумме 640 руб (артикулы на фотках)

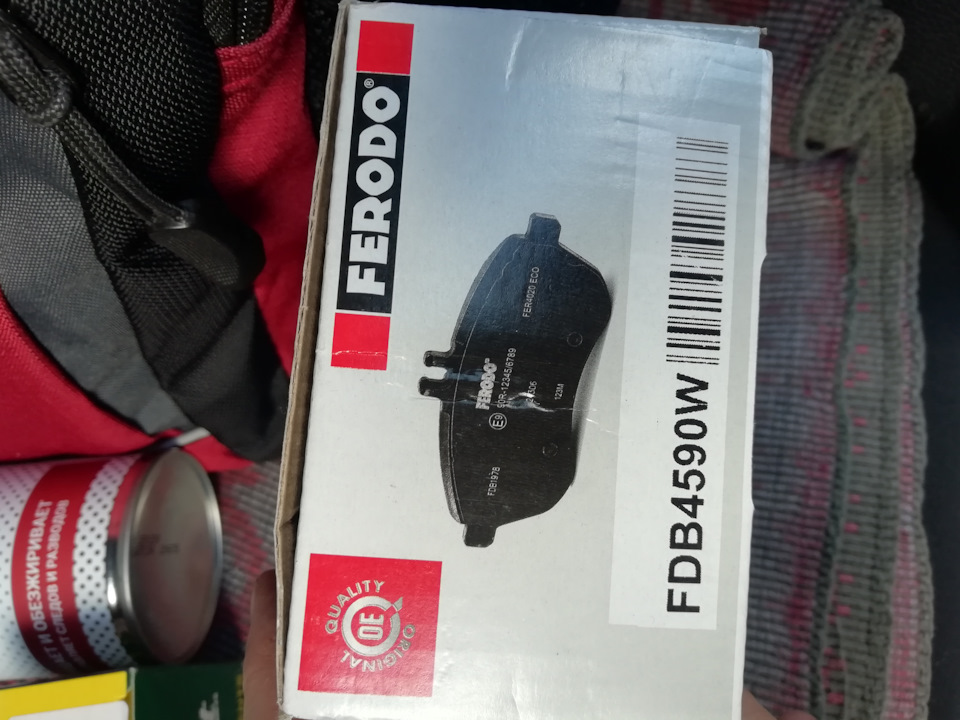

— колодки 1850 руб
— очиститель порядка 350руб
Из наличия, поэтому цены завышены.
Тормозуха была своя, ориг 1л.
Смазка для направляшек с резинкой ВМП авто, тоже своя

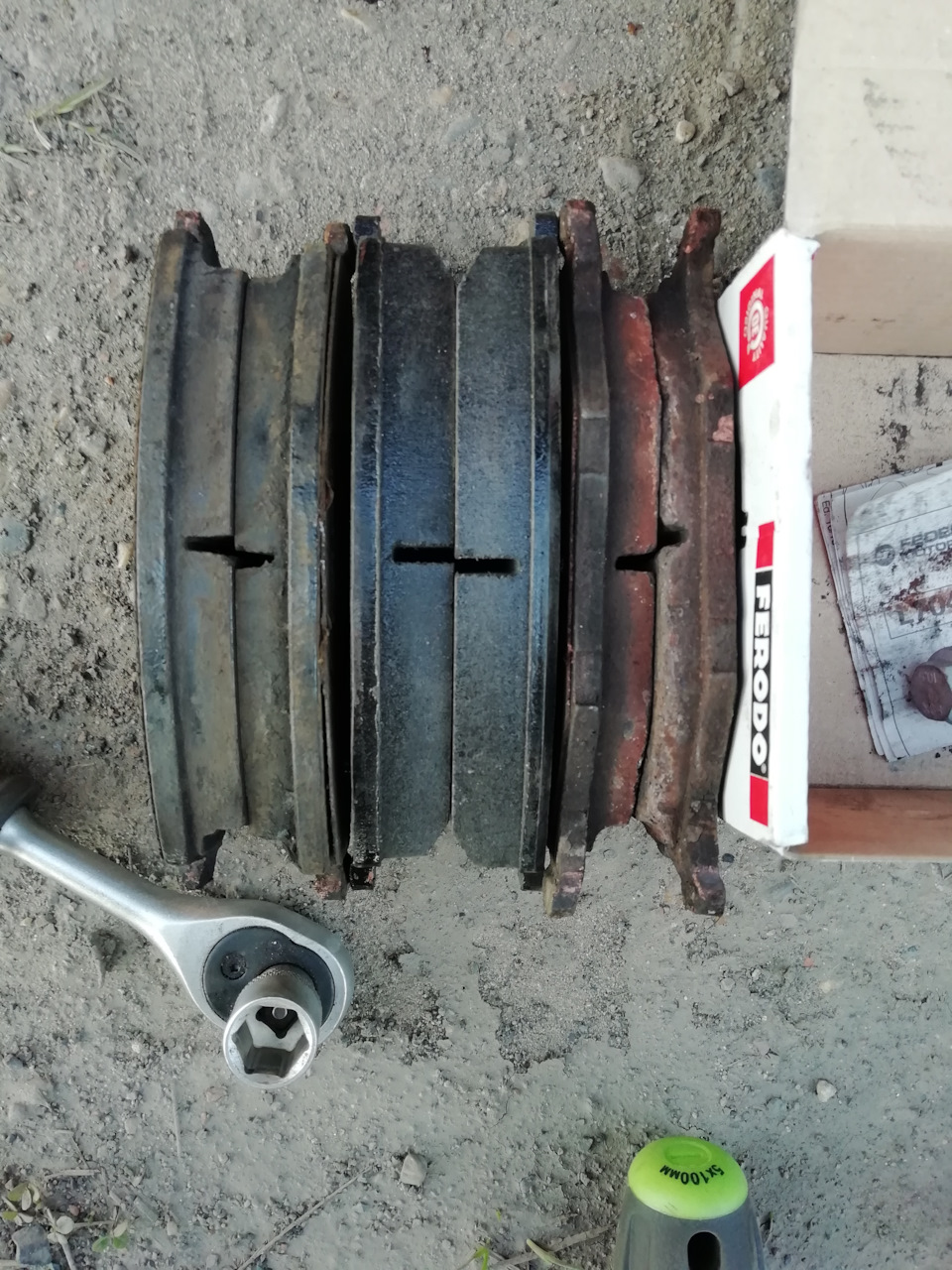

По приезду в гараж, перекинул и слевой стороны колодки.
Итого:
— работы, 1тр
— запчасти, 2840 руб
итого 3840 руб
зы: у одного хорошего и отзывчевого человека с поло клуба РФ были куплены суппорты БУ в норм состоянии. Будут приведены в рабочий вид перебраны и отчищены и поставлены. Эти, свои помто переберу так же.
ЗЫзы: какую смазку кто набивал на поршень при сборке? какие поршни можете еще рекомендовать кроме Фрейнкит?
