что можно использовать вместо тетивы
Как самостоятельно изготовить тетиву для лука или арбалета?
Тетиву всегда можно купить в специализированном магазине. Но если лук или арбалет изготавливаются своими руками, логично и ее сделать самостоятельно. Хорошая тетива должна быть крепкой, прочной, долговечной и иметь минимальное растяжение. В магазинах достаточно материалов для ее изготовления, а у некоторых они найдутся и дома. Намотать тетиву можно за час, при наличии опыта хватит и получаса.
Материалы для изготовления тетивы
Чтобы сделать тетиву для лука или арбалета, нужно использовать в качестве основы различные синтетические волокна:
На основу тетивы нужно нанести обмотку. Для ее изготовления хорошо подойдут такие нити, как:
Эти материалы можно приобрести в рыболовных и охотничьих магазинах, а также магазинах фурнитуры. Еще один способ получить кевлар – разобрать обмотку оптоволоконного кабеля.
При выборе в магазине лавсановой нити нужно быть внимательным и обратить внимание на маркировку. Если она имеет пометку ЛЛ, это значит, что к лавсану добавлен лен. Такая нить не подойдет, так как сделать из нее тетиву с хорошими рабочими свойствами не получится.
Также не стоит использовать крученые нити. Они сильно растягиваются и пружинят. Не подходит для этой цели и полиамид.
В некоторых случаях тетиву делают из специального материала – фаст-файта. Он часто применяется при оснащении спортивных и охотничьих луков. Купить его можно в специализированных магазинах.
Толщина тетивы
Важно найти оптимальную толщину тетивы. Чем туже лук, тем больший диаметр она должна иметь. Но при этом нужно иметь в виду, что более тонкая тетива дает меньше вибраций в момент выстрела, а значит – тем выше будет точность попадания. В то же время тетива небольшого диаметра будет резать пальцы. Поэтому нужно подобрать оптимальную толщину.
Инструменты
Первым делом необходимо подготовить станок для намотки тетивы. Для этого достаточно вбить в доску 2 гвоздя. Их надо расположить друг от друга на расстоянии, которое равно длине тетивы + 1 см. Также роль станка может выполнять табуретка, которую нужно просто перевернуть ножками вверх. Но эти варианты нельзя назвать самыми удачными.
Чтобы наматывать тетиву было удобно, лучше просверлить в доске подходящей длины два отверстия и вставить в них деревянные палочки – шканты. Они гораздо толще гвоздей, и материал не будет скользить по ним, поэтому намотка тетивы при их использовании потребует минимальных усилий. Также для ее изготовления пригодится катушка небольшого диаметра, на которую можно намотать нить, воск, клей для резины и ПВА.
Тетива для лука
После этого тетиву можно примерить к луку. Все ее нити должны быть натянуты ровно. Если некоторые из них немного провисают, это значит, что расположение на станке волокон было неравномерным. В таком случае лучше сделать новую тетиву с нуля. Если все в порядке, пропитать ее клеем.
Также при намотке можно сделать специальное гнездо для стрелы. В таком случае скорость стрельбы будет максимальной. При наличии гнезда стрела при постановке на тетиву сразу ложится в центр, и можно производить выстрел. Чтобы сделать его, достаточно положить обмотку двумя бугорками. Между ними и будет располагаться стрела. Расстояние между бугорками должно соответствовать диаметру стрел.
В момент выстрела тетива может довольно сильно бить по руке. Поэтому для стрельбы не лишним будет приобрести специальные краги для защиты. Они особенно пригодятся, если тетива для лука сделана из кевлара, дакрона или фаст-файта.
Изготовление тетивы для арбалета
Тетива для арбалета изготавливается по той же технологии, что и для лука. Другой вариант – использовать для этого металлический трос толщиной около 2 мм. Характерные особенности этого материала:
Чтобы закрепить тетиву из стального троса, достаточно завязать на ее концах узлы «дубовая петля». Еще один вариант – расклепать концы тросика в трубочке из меди или латуни. Соединять концы металлического троса пайкой не стоит, этот способ крепления недостаточно надежен.
Крепление тросика на арбалете занимает совсем немного времени. Но нужно иметь в виду, что тетива из синтетических нитей в большинстве случаев предпочтительнее металлической.
Archery World / Лучно-Арбалетный Мир
Меню навигации
Пользовательские ссылки
Информация о пользователе
Популярные вопросы по тетивам (FAQ)
Сообщений 1 страница 6 из 6
Поделиться12019-05-20 12:25:24
Вопрос: Лук написано 60-70 фунтов. Новая тетива 22 нити рассчитана на 60 или на максимальные 70?
Тетивы делают одинаковой толщины и на 60, и на 70, и на 40, и на 80 фунтов. Тетиву легко перерезать или перетереть постепенно, надо следить, чтобы нигде не было острых кромок. А просто порвать не получится, даже холостым выстрелом. Особое внимание надо уделить пип-сайту, чтобы там всё было сглажено, устанавливать только на ослабленную тетиву. Не делить тетиву по ниткам без необходимости. Если необходимо, только ослабленную, пальцами (не использовать сепаратор)
Вопрос: А ты знаешь, как работают ускорители? По моей теории они делают нагрузку более постоянной, так как блоки в один момент обычно просаживаются по нагрузке.. Поэтому и на ноукаме их почти нет, потому что блоки круглые и нагрузка постоянная. Но вот вопрос-почему их тогда нет на арбалетах?
Мог бы, наверное, сформулировать свою теорию так: ускорители работают по принципу плети. В системе координат с нулём в точке схода тетивы с блока (да, эта точка всё время движется) тетива вращается относительно центра. Чем ближе груз к центру, тем выше скорость вращения. Это, конечно, упрощение. В конечной фазе рабочего хода блоков и плеч тетиву надо натянуть как можно сильнее, чтобы ускорить расцепление нока с тетивой. Ускорители, я бы сказал, не делают нагрузку более равномерной, а наоборот, делают цикл более резким в самом конце. Этим компенсируется инерция центра тетивы, стремление пролететь вслед за стрелой и затормозить её. На арбалетах груз должен быть очень тяжёлым для эффективной работы. И тут вступает в силу уже излишний вес тетивы.
Вопрос: Как отрегулировать направление пип-сайта
— спрессуйте лук и поверните верхнюю или нижнюю петлю тетивы на пол-оборота
— аналогично на 1 оборот и переверните пип-сайт
— чуть приподнимите или опустите синхронно пип-сайт, D-петлю и полку (если вас устроит этот способ)
— спрессуйте лук и аккуратно отделив пальцами несколько нитей перекиньте их с одной канавки пип-сайта на другую. Симметрично и с другой половиной тетивы.
Вопрос: Почему тетива распушилась возле пип-сайта?
Из-за острых кромок или заусенцев на пип-сайте.
Из-за переброски нитей на пип-сайте при натянутой тетиве.
Из-за использования сепаратора. Тетивная нить состоит из волокон, связанных только воском. Сепаратор может разделить пополам нитку, а отдельные волокна очень легко порвать.
Вопрос: Как ухаживать за тетивой? Надо ли вощить? Чем?
Мне нравится мягкий воск BCY X-WAX (силикон и фторопласт) и силиконовая смазка с фторопластом SILICOT. Греть не надо, сильно втирать тоже. Аккуратно и равномерно нанести на открытые участки, когда покажется, что тетива «сухая» или вот-вот начнёт лохматиться. Можно использовать минеральное масло (без цвета и запаха), оно само впитается. Минеральное масло или BCY serving clarifier вернёт прозрачность обмотке.
Твёрдый воск (его много видов) незаменим, когда нужно склеить волокна или нитки. Такой воск можно подогреть зажигалкой и опять же аккуратно нанести на открытый участок тетивы или троса, после чего растереть пальцами. Снять излишки воска можно обычной ниткой.
Вопрос: Одноцветная или трехцветная титива вашего производства. Есть мнение, что одноцветная более стабильна.
— А мнение основано на эксплуатации моей тетивы или вообще?
Ваша тетива ведет себя отлично на моем bear motive 6 и какой-то нестабильности я пока не замечал. Мнение сторонних людей
С****** О*******, не знаю на сколько можно прислушиваться мнению Ш*******. Да и на видео иностранного контента замечаю одноцветные тетивы
Опираются на то, что при добавлении красителей в одну и туже нитку характеристики нитки меняются. И якобы цвета разные и разные партии соответственно, а это влияет на стабильность
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
вторник, 21 мая 2019 г.
Тетива
 |
| Тетива для лука Classic Dacron 60″ |
Тетива — это эластичный шнур из растительных, животных или синтетических волокон, служащий для сгибания древка лука.
Виды тетивы
Наиболее часто тетиву делают простой, перекрученной или перевитой.
Простая тетива
Такие тетивы использовались и продолжают использоваться во многих частях мира и их можно довольно быстро изготовить. Однако они слишком слабые для своего веса и могут прийти в негодность, если их не держать в постоянном натяжении. Обычно они крепятся к луку на каждом конце.
Перекрученная тетива
Дополнительные нити также могут быть уложены в зарубки на луке для тетивы и для стрелы, — эти участками наиболее вероятного износа тетивы. Тетива может прикрепляться к луку на каждом конце крепёжным узлом.
Традиционная «фламандская» тетива имеет петлю на одном конце, которая легче, чем большинство узлов, и соответствует зарубке на луке, когда тетива натянута или не натянута. Это сложно в изготовлении из-за короткой длины одного конца, на котором формируется петля, а перед тем делается перекручивание тетивы. Концы каждой связки затем кладутся в связку основной длины, которая в свою очередь также перекручивается.
Японская тетива сделана обратным перекручиванием в различных направлениях в основном и внешних слоях тетивы.
Перевитая титива
Их чего изготавливается тетива
В непредвиденных ситуациях может использоваться почти любое волокно. Природные волокна необычны для современного изогнутого лука или составного лука, но всё ещё эффективно применяются в традиционных луках из древесины или из составных частей.
Широко используются современные материалы с большим весом, чем у любого природного материала, и они в большей степени не подвержены воздействию воды. Эти материалы включают в себя:
Мастер на все луки: как из рогов и сухожилий делают оружие
Вера Костамо, обозреватель РИА Новости
Три года на первый лук
— Один раз на даче у друзей пришлось помогать сжигать журналы «Наука и жизнь». Подборка была громадная, и лишнее надо было куда-то деть, чтобы освободить полки. И на одной из обложек журнала был изображен лук. Там же я прочитал небольшую статью про композитные луки и решил, что такой лук сделаю сам.
Как изготавливать лук, было непонятно: искал материалы, но большинство специалистов, пишущих на эти темы, сами плохо ориентировались в вопросе.
Советы из статей приводили к тому, что Мариан портил огромное количество материала.
— Первый лук у меня получился через три года после того, как я начал этим заниматься. Нужно было найти гармонию для всех частей, чтобы они двигались слажено как, например, руки. Ведь в луке та же история — сплошная органика. Роговые пластины выполняют роль пружин, древесина связывает между собой роговые пластины и сухожилия, а сухожилия работают на растяжение.
По словам Марио, мастеров, которые изготавливают луки по всем технологиям, без использования синтетических материалов, очень мало.
— Мне приходилось разбирать луки, которые были проданы как натуральные. Стоимость такого лука в Европе около 1,5 тысяч евро. К сожалению, приходилось разочаровывать владельцев.
Живое оружие
В среднем на один лук уходит четыре месяца с момента закладки. Для изготовления, например, турецкого лука нужны пять частей в одном варианте или семь частей в другом.
Дерево используется разное, в зависимости от конкретного типа лука: для турецкого — клен, монгольского — береза, корейского и китайского — бамбук. Нужно понимать, что дерево в луке — основа, на которую наклеиваются главные компоненты: роговые пластины и сухожилия.
Первый этап изготовления лука — «плечи» (деревянные части) распариваются в горячей воде и сгибаются до определенной формы. Луки обязательно хранятся со спущенной тетивой, в этом положении его концы смотрят вперед. В отличие от того, что часто показывают в фильмах.
— Когда смотрю кино, где показывают луки, смеюсь, конечно. Был опыт работы в кино и у меня. Делал колчаны и налучи для фильма «Царь» режиссера Павла Лунгина. Три богатых боярских и пять попроще для опричников.

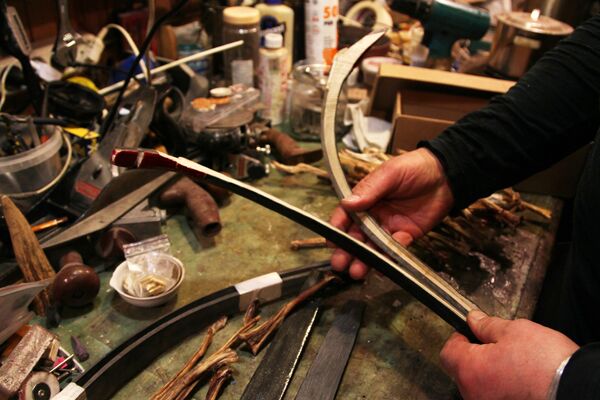

Вторым этапом «плечи» снимаются с форм. Прорезаются пазы, в них вставляются рукояти, это напоминает рыбий хвост. Все это собирается на клей.
Клей используется осетровый или сухожильный. Для его изготовления Мариан покупает сухожилия оленей у ненцев-кочевников. Секрета в составе нет, но есть нюансы в использовании: для разных климатических зон — разные рекомендации.
— После снятия «плеч» с формы, сборки с рукоятью и концами, наступает время роговых пластин. Их вырезают из внешней, самой длинной части буйволиных или иных доступных мастеру рогов. После того как роговые пластины высохнут — обрабатывается профиль «плеч», и наносится первый и последующие слои сухожилий, вымоченных в рыбьем или сухожильном клее, — рассказывает Мариан.
Всем слоям необходима сушка — пока не высохнет предыдущий слой жил, не накладывается следующий. В прошлом процесс изготовления композитного лука мог занимать год, сейчас с появлением новых инструментов и условий работы, время удается сократить до 4 — 6 месяцев, большая часть этого времени — процесс сушки.
После того как лук окончательно высох, его концы сильно выдаются вперед, иногда почти загибаясь в кольцо. Поэтому такие луки называют еще и рефлексирующими.
Последним этапом лук обклеивается кожей и расписывается по желанию заказчика.
В основном луки разъезжаются по России и ближайшему зарубежью. Мастер уже и не помнит, сколько всего луков изготовил на заказ.
«Тем, кто играет в воинов раз в месяц, с таким луком будут сложности, — говорит Мариан. — Разминать лук нужно как минимум раз в неделю».
Изготовление современного традиционного лука
Попробуем описать такую сферу деятельности, как традиционное лукостроение. Рассмотрим необходимые знания, навыки, технологии и инструменты необходимые для создания луков на уровне «продвинутый любитель».
Данный уровень выбран не случайно — находясь здесь, мы уже можем получить достаточно качественное изделие, причем особо много не вкладывая по ресурсам (деньгам и времени). Конечно, «немного» — это относительное понятие. Стремление к идеалу (в любой сфере деятельности) будет требовать все больших и больших вложений, при все меньшем и меньшем приращении результата.
Изложение материала хотелось бы начать с краткого обзора традиционных луков, потом перейти к базовым знаниям, требованиям к оборудованию, помещению и в заключении описать технологический процесс изготовления луков.
В рамках этой статьи не будут рассматриваться иные виды луков: олимпийские (спортивный «олимпик») и блочные. Обзор по ним лучше делать в виде отдельных публикаций.
Введение
Традиционные луки в современном мире применяются в сфере отдыха и развлечения, для стрельб на природе и в помещении; как элемент исторической реконструкции, в ролевом движении; организовываются различные клубы спортивной стрельбы, проводятся соотв. турниры; используются для охоты и рыбной ловли.
Широкой популярности этого вида активности способствует простота и доступность как применения, так и изготовления луков; отсутствие каких-то особых ограничений (физических, организационных, законодательных); богатое и обширное историческое наследие человечества в этой сфере деятельности.
Современные традиционные луки (если не брать историческую реконструкцию из натуральных материалов) часто лишь по виду и форме напоминают своих исторических предков. Новые материалы и технологии позволяют делать луки надежнее, быстрее, долговечнее, зачастую — с более лучшими эксплуатационными характеристиками.
Все разнообразие форм и размеров луков очень сложно классифицировать и структурировать. Множество входных характеристик дает огромное количество форм и типов на выходе.
В настоящее время различают следующие луки:
Интернационализация проникла и в эту сферу жизни. Так, например, в Европе выпускаются традиционные японские «юми», в Китае — английские лонгбоу, в Венгрии — монгольские роговые луки. Но, некая привязка к традициям региона, конечно же есть.
Попробуем детализировать профессиональные требования к мастеру-лукоделу. Выделим знания и навыки (нужные для создания лука) и материально техническую базу (требующуюся для воплощения имеющихся идей и задумок качественно, безопасно и в кратчайшее время).
Знания и навыки
Материально техническая база
Для организации производства луков требуется отдельное помещение. Чем больше оно будет (в разумных пределах) — тем лучше. Понадобится разместить и обустроить станки и оборудование, рабочие столы, хранить заготовки и материалы для работы.
Кроме площади, главное требование к помещению — наличие вентиляции. При обработке древесины (особенно на этапе шлифовки) образуется множество мелкой вредной пыли — её надо удалять из помещения в котором работают люди.
Из базовых станков можно порекомендовать универсальное шлифовальное оборудование и ленточную пилу (для прямых и радиусных распилов). Циркулярная пила (в отличии от ленточной) не позволяет производить радиусные резы.
Из полезного инструмента стоит порекомендовать ручной фрезер (для изготовления форм для склейки) и шлифовально-полировальную машинку (для финишной отделки).
Понадобятся и специализированные приспособления: для изготовления тетивы; для тестирования симметричности сгибания/разгибания плеч лука; для замера силы натяжения, скорости полета стрелы и т. п.
Где брать материалы?
Сегодня есть очень много способов решить этот вопрос: одни самостоятельно заготавливают и сушат древесину, другие — покупают готовые наборы для склейки в интернет-магазинах. Как правило, в большинстве случаев преобладает компромиссный подход — клей, стеклопластик покупается; а заготовки для рукоятки, шпон — изготавливаются самостоятельно.
Отдельно хотел бы остановиться на однонаправленном стеклопластиковом ламинате. Это основной материал, который и придает современным традиционным лукам все те характеристики, которые позволяют им превосходить своих исторических «предков».
 |  |
Ламинат стекловолокнистый является однонаправленным и производится путем протяжки нитей стеклоровинга, который изначально пропитывается специально подготовленным эпоксидным связующим. Для лукостроения он имеет множество преимуществ по сравнению со иными материалами: деревом, металлическими сплавами.
Принципиальное значение имеют следующие характеристики:
Да, сухожилия животных тянутся лучше, чем стеклянные нити, а натуральный рог имеет большее сопротивление сжатию. Но, эти материалы массово не распространены, сложны в обработке, зависят от влажности и температуры. Из натуральных материалов плечи лука так же можно изготавливать из бамбука и пиленого шпона твердых пород древисины.
Список заготовок и материалов для сборки лука:
Для обработки и придания заготовке лука формы и размеров понадобится следующее:
Единицы измерения, стандарты
В мире луков преобладает английская система счисления физических величин. Для обозначения длины используются дюймы и футы, для массы — фунты. Так сложилось исторически. В описании конкретных луков вы части встретите что-то подобное: тип: «модерн лонгбоу», длина: 68 дюймов, сила натяжения: 45 фунтов. Мозг привыкает и, со временем, перестраивается на быстрое восприятие и конвертацию этих величин в привычные нам метры и килограммы.
Процесс изготовления
Технология более-менее стандартизирована, отличия (от мастера к мастеру) заключаются в имеющемся станочном парке, доступных технологиях и материалах. В качестве примера будет описаны этапы изготовления стеклопластикового композитного лука.
1. Выбор типа лука. Подбирается индивидуально исходя из вкусов и предпочтений мастера.
2. Максимальная детализация всех параметров, проработка документации и изучение опыта предшественников. Оцениваем потребность в материалах, деталях, делаем эскизы и черновые-чистовые наброски. Постепенно получаем полное чистовое техническое решение (на бумаге или в КАД-системе).
3. Изготавливаем основную форму для склейки лука. Её можно сделать из фанеры. Так же вырезаем заготовку для рукоятки.
4. Параллельно заказываем (или изготавливаем сами) шпон пиленный для плечей лука, эпоксидный клей, однонаправленный стеклопластиковый ламинат.
5. Склеиваем все детали вместе: производим сжатие всех слоев вместе в форме под давлением.
6. Обрезка, получерновая шлифовка, прорезка канавок под тетиву, установка временной тетивы, тиллерование (придание плечам лука симметричности при сгибании).
7. Чистовая отделка. Поверхности последовательно обрабатываются всё более и более мелким абразивом. Используются шлифовальные материалы с все меньшей и меньшей зернистостью. Например: шлифшкурки с зерном 60, 80, 120, 240, 400, 600, 1000 и 1500 грит.
Чем меньше шаг и мельче финальное зерно — тем лучше результат обработки. После каждого слоя рекомендую поднимать ворс древесины путём протирки поверхности мокрой губкой.
8. Плетем тетиву для лука в специальном приспособлении.
9. Измеряем получившуюся силу натяжения. Производим тестовый отстрел лука (скорость полета стрелы, дальность, точность, вибрации).
10. Шьем чехол для лука, отделываем кожей рукоять.
По календарным срокам: в режиме хобби, и с базовыми навыками все эти этапы можно пройти примерно за полгода.
Анализ полученных результатов
Оценку характеристик получившегося изделия можно разделить на субъективную и объективную.
Субъективно оценивается вид, цвет, форма, отделка и покраска лука. Это личностные характеристики, у разных людей они различаются.
К объективным характеристикам можно отнести КПД лука (замерив потенциальную энергию, запасенную в плечах лука при натяжении тетивы и кинетическую энергию, переданную стреле при выстреле). КПД современных стеклопластиковых луков достаточно высок: он достигает, в среднем, 75-85%.
Для наглядной оценки запасенной энергии можно построить график зависимости прироста силы натяжения от длины вытяга. Заштрихованный участок и есть наглядное выражение накопленной энергии. Участок АD длиной 0,6 метров — это длина хода тетивы, а отрезок BC — возрастание силы натяжения от начальной (примерно 200 Ньютон) до конечной (350 Ньютон, от 20 до 35 кг).
Так же к объективным характеристикам можно добавить скорость полета стрелы, силу натяжения, вес, длину, максимально возможную длину растяжки и общую надежность лука (гарантированное количество выстрелов до поломки).
Законодательная база
Ограничивается верхний предел силы натяжения лука. Конкретная цифра отличается в разных странах.
Например, для России — сила натяжения тетивы лука должна быть не более 27 кгс, Для Украины — не более 20 кгс. На основании этого можно считать, что луки с меньшей силой натяжения не относятся к боевому метательному оружию, а приравнены к спортивным снарядам, не требующим никакого специального разрешения на приобретение, изготовление и использование.
Более подробно вы можете (и должны, по большому счету!) проконсультироваться у юристов именно в вашей стране проживания.
Заключение
Удачных стрельб и не забывайте о мерах безопасности!
